Всем привет
Хочу сделать навес для автомобиля на участке
Фото - как пример
Подскажите, пожалуйста, существует ли программа, чтобы рассчитать сечения металлопроката и правильное усиление конструкции?
Варкой пользоваться умею, но в расчётах слабоват.
Заранее спасибо за ответы!
Шалом, православные! В Тюмени несёт трудовую вахту бригада на протяжении 325 серий. В ролях: неунывающий и мужественный бригадир, заместитель бригадира, два монтажника и несравненный Мистер Буркул в роли мистера Муркул)
Сегодня приступили ко второму этапу монтажа, первый этап проходил в суровых условиях ( целая неделя температура окружающей среды - 30), но мы превозмогали, как могли.

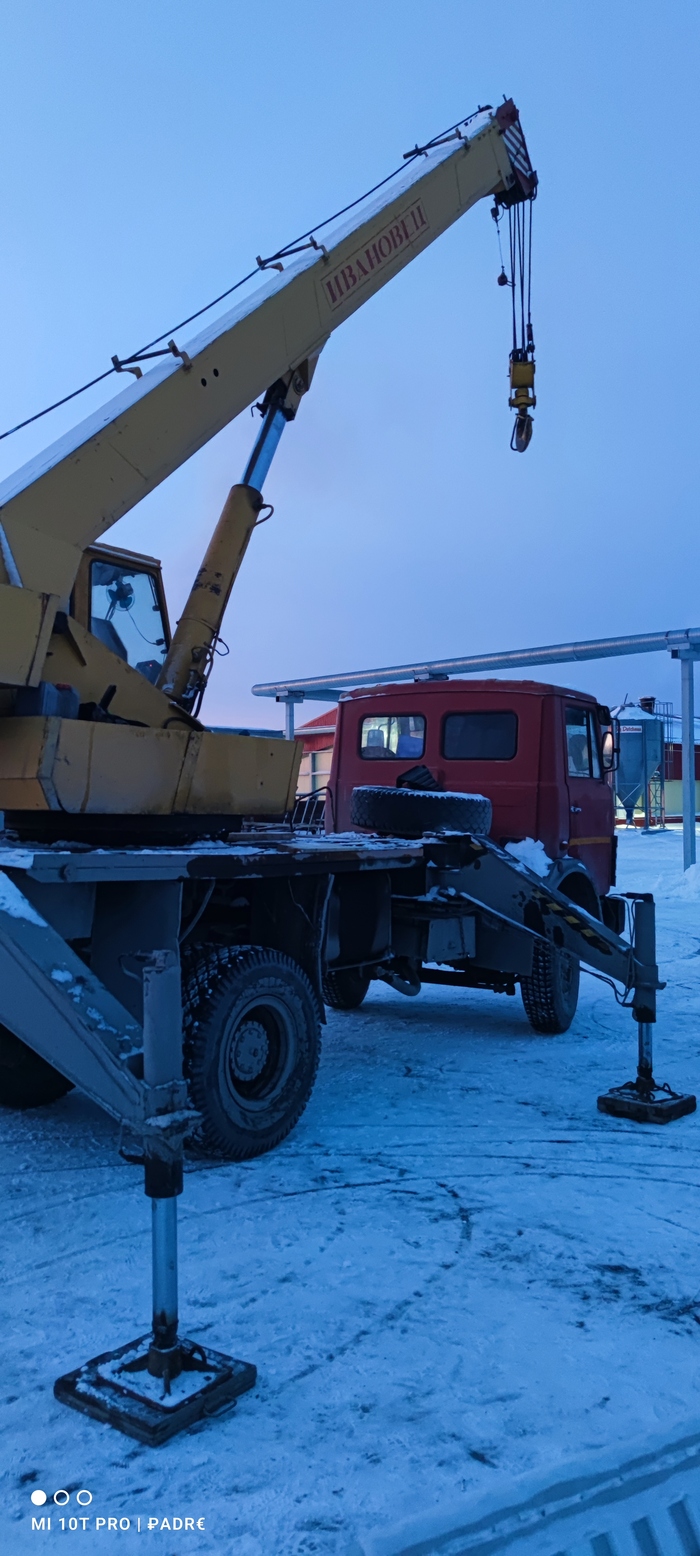

Сегодня всего - 20, поэтому рискнули вызвать кран, и - о чудо, он приехал!

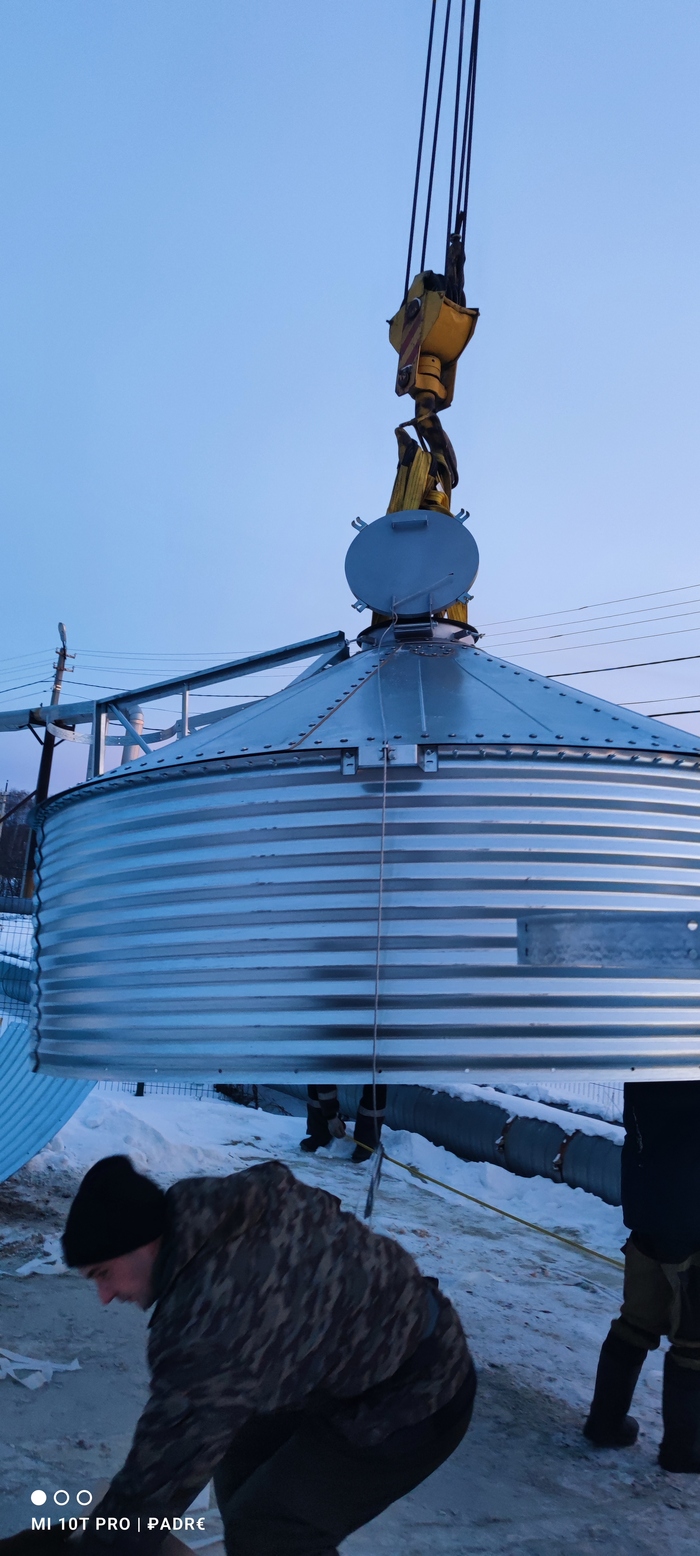

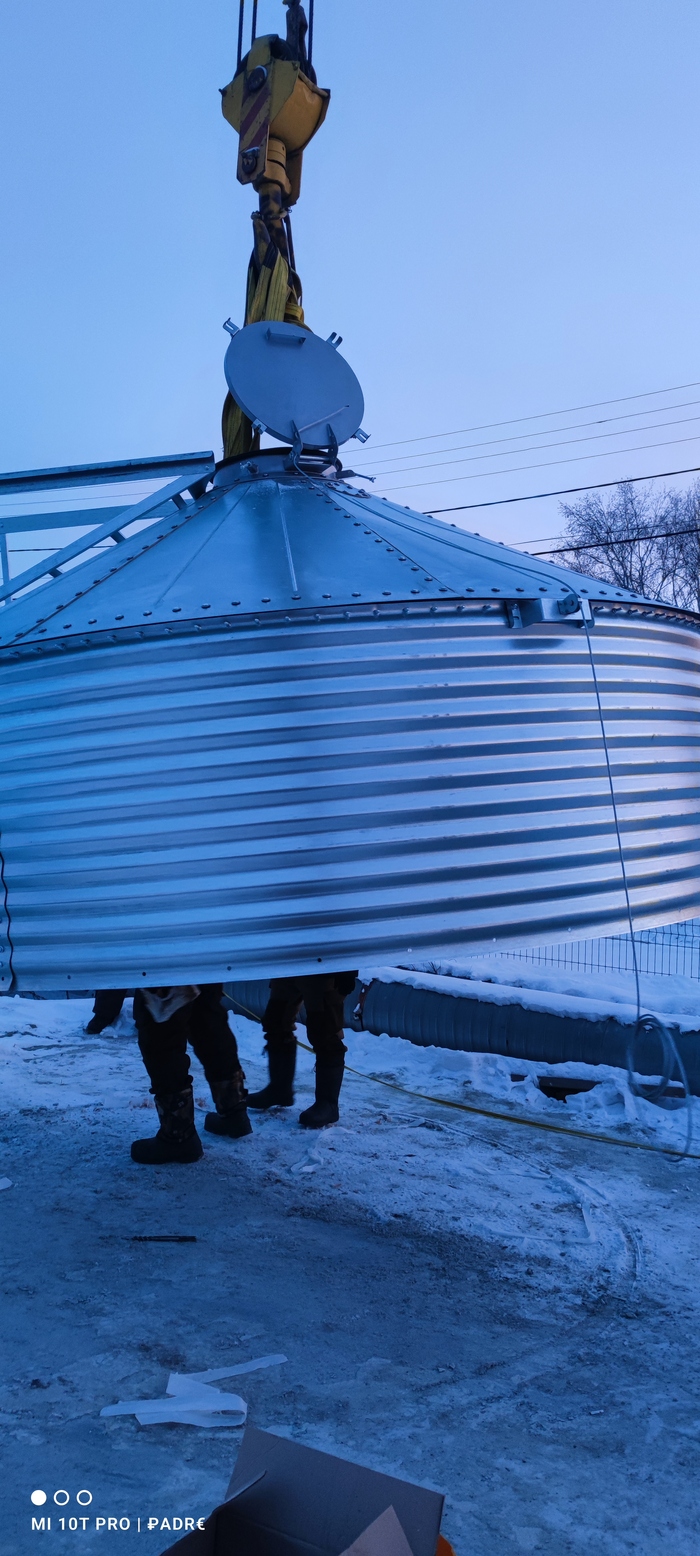

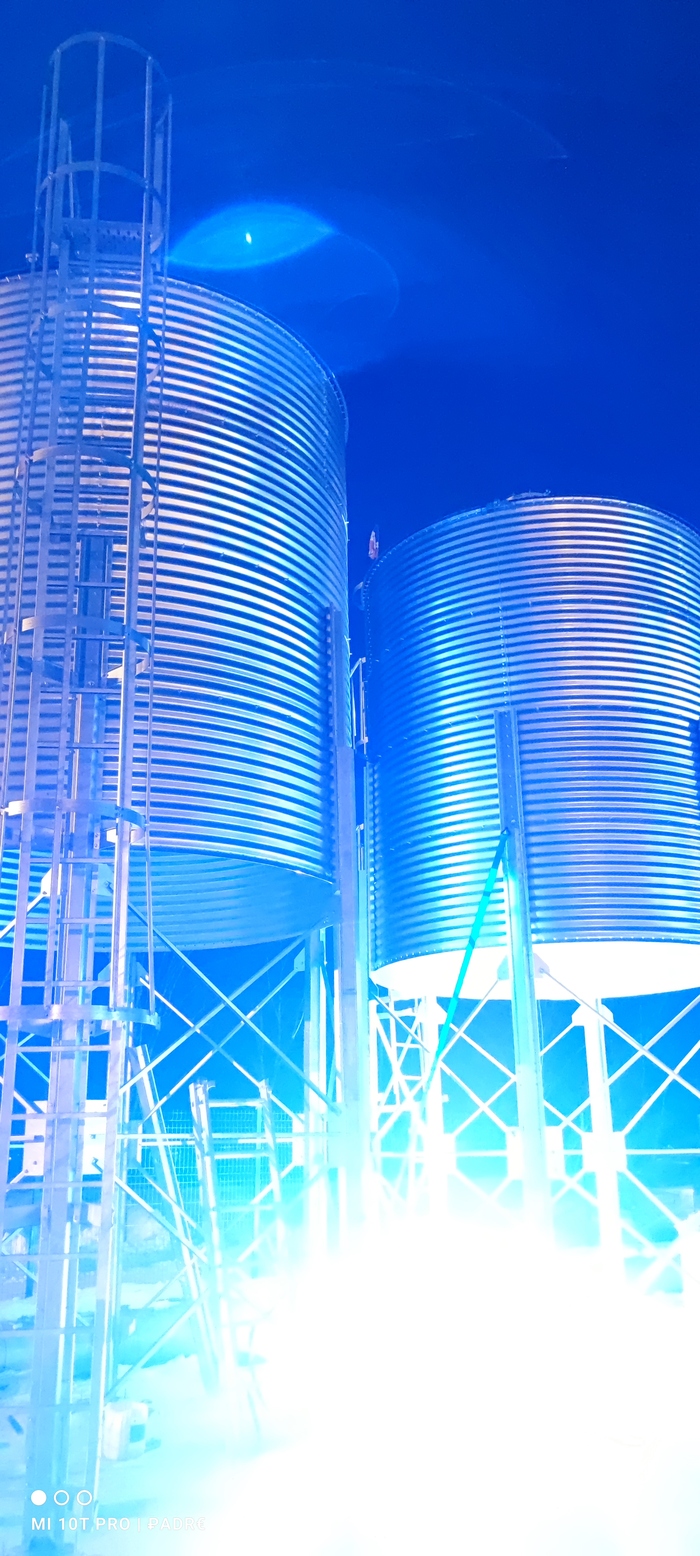

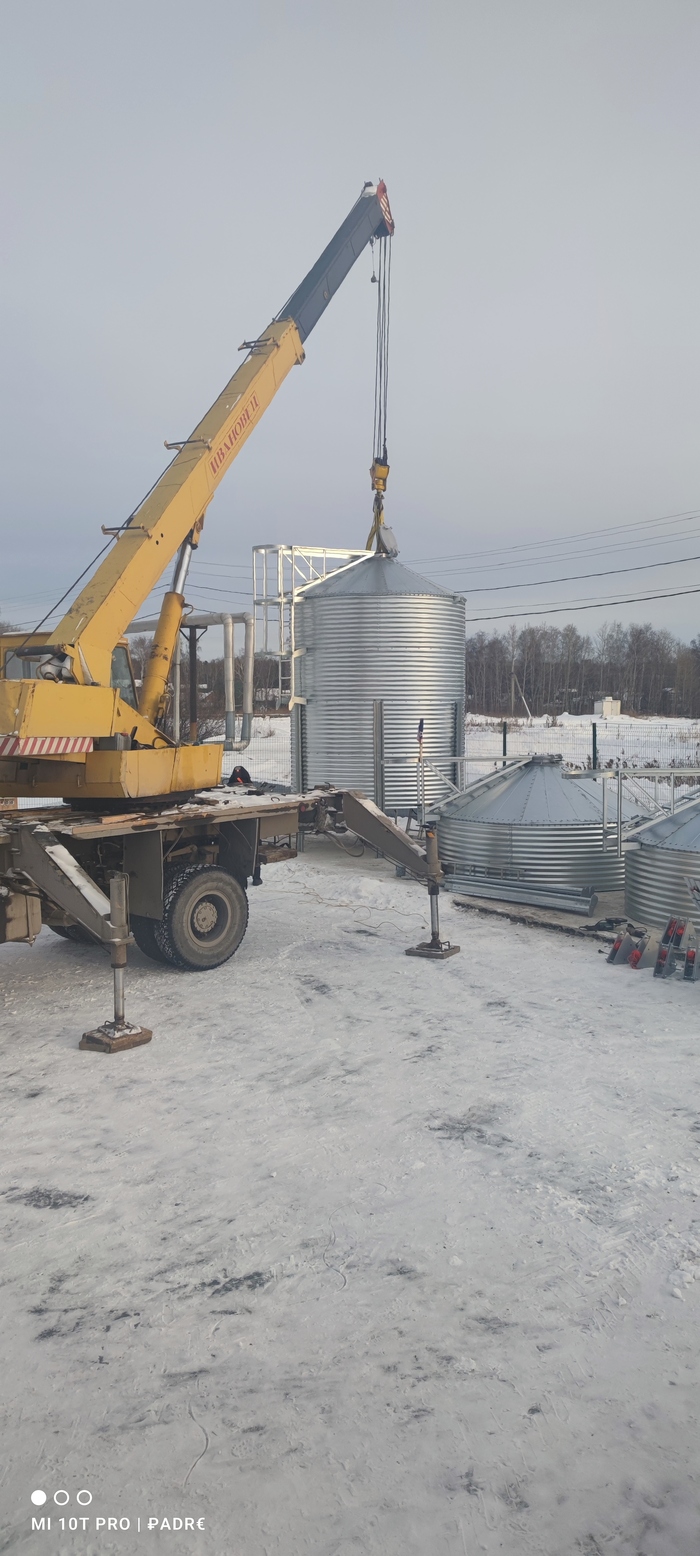

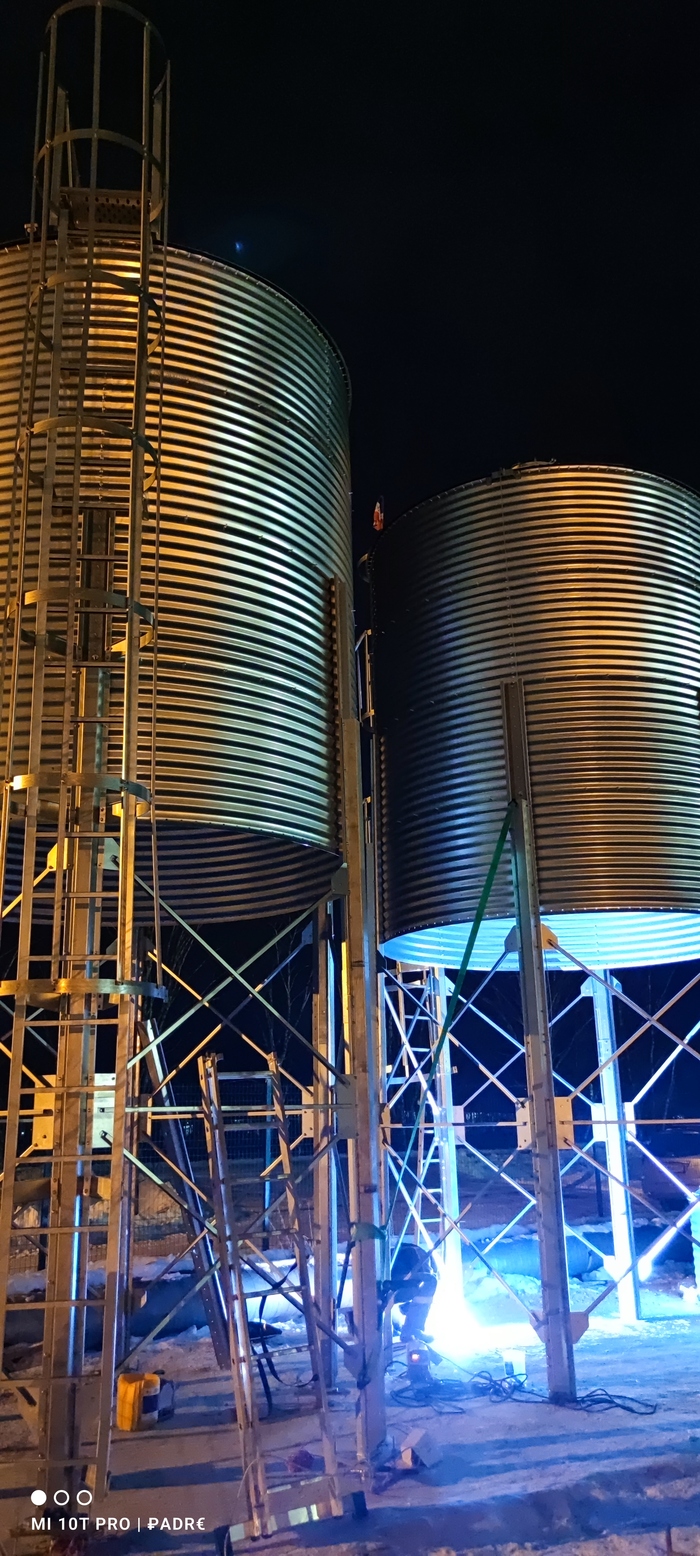

Так что мы собрали яйца в кулак, и до вечера собрали две конструкции, очень оперативно, без особых сложностей. Поднимали силос вот такой траверсой за горловину загрузки

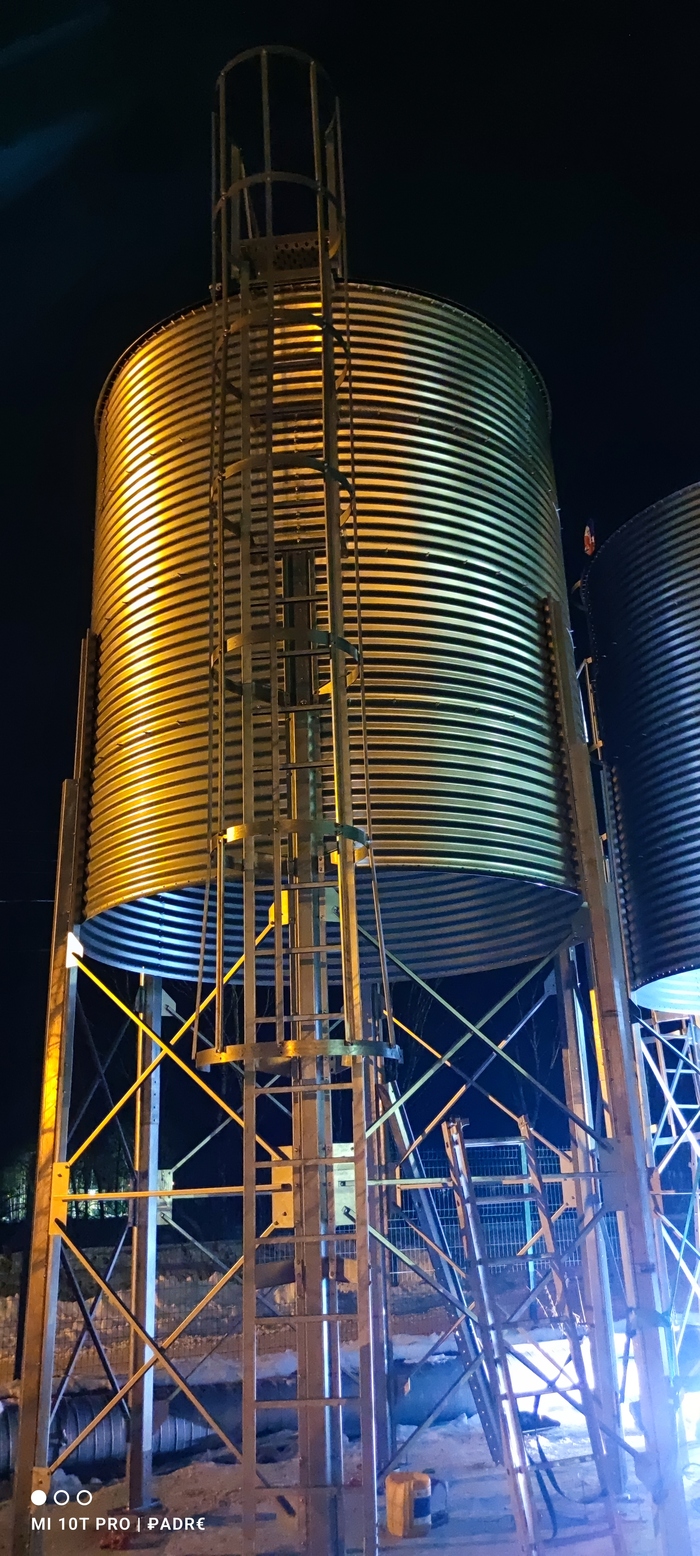

И затем по кругу, ряд за рядом, навесили листы, опоры, и под опоры тензодатчики(датчики веса)
Сильно не торопилась, но успели много, задержались на работе всего на 30 минут.
Так шо я доволен, как сытый кот, валяюсь, отдыхаю, и жду хорошую зп к новому году)
Всем спасибо за внимание, напишу ещё с третьего этапа работ, и да прибудет с вами Сила!
Шалом, православные! Хочу поделиться, как я свою работу работаю!
Зима, холода, всё как будто изо льда, а значит самое время возводить металлоконструкции!)
Комплектовать болтики перед основным монтажом мне особо нравится (не очень), но за деньги - да!

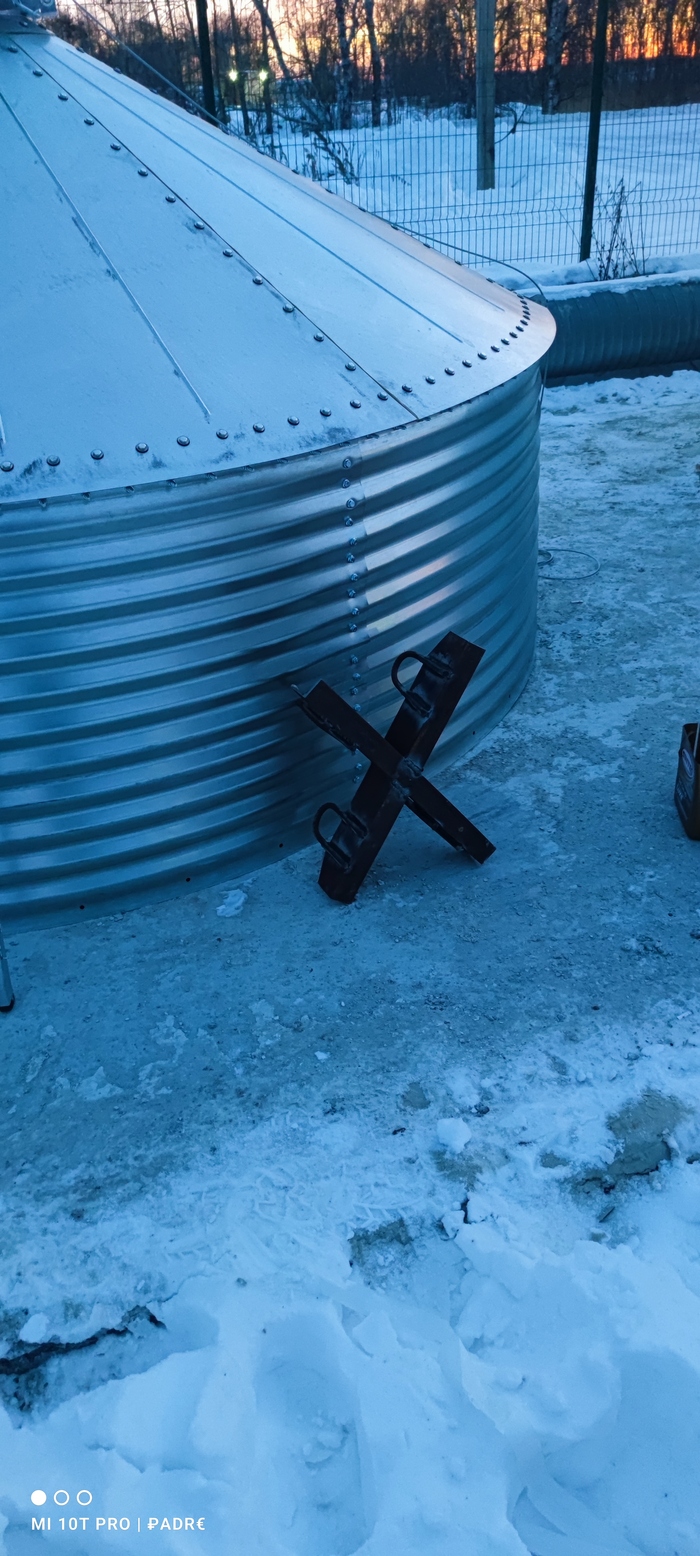

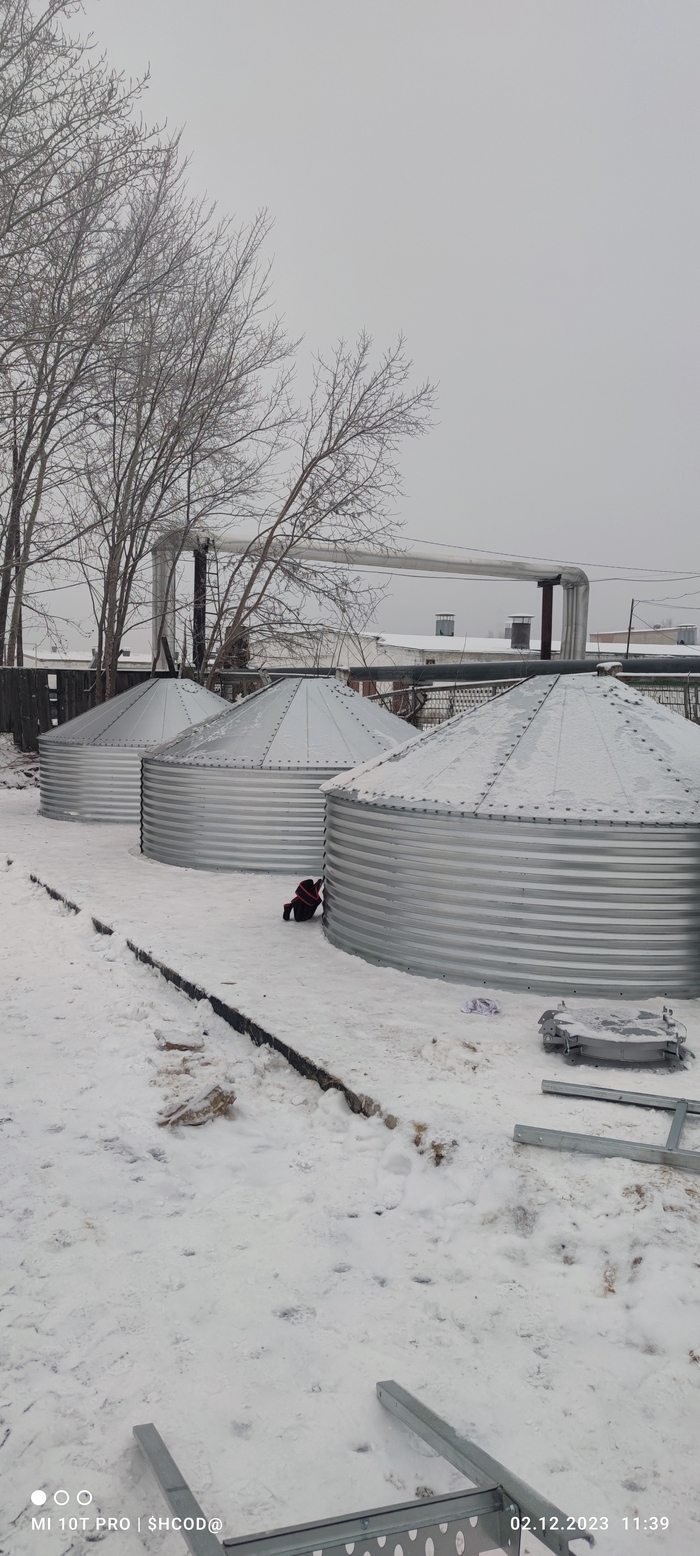

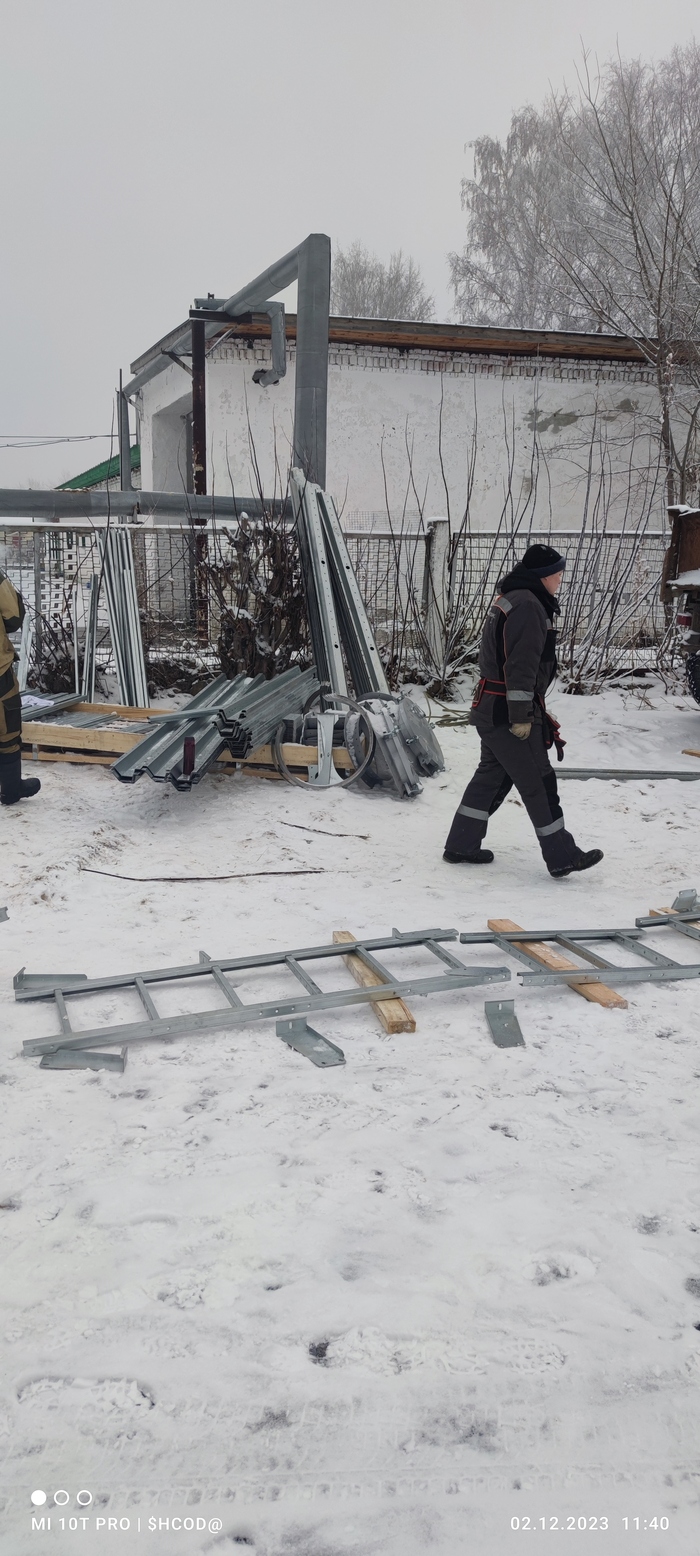

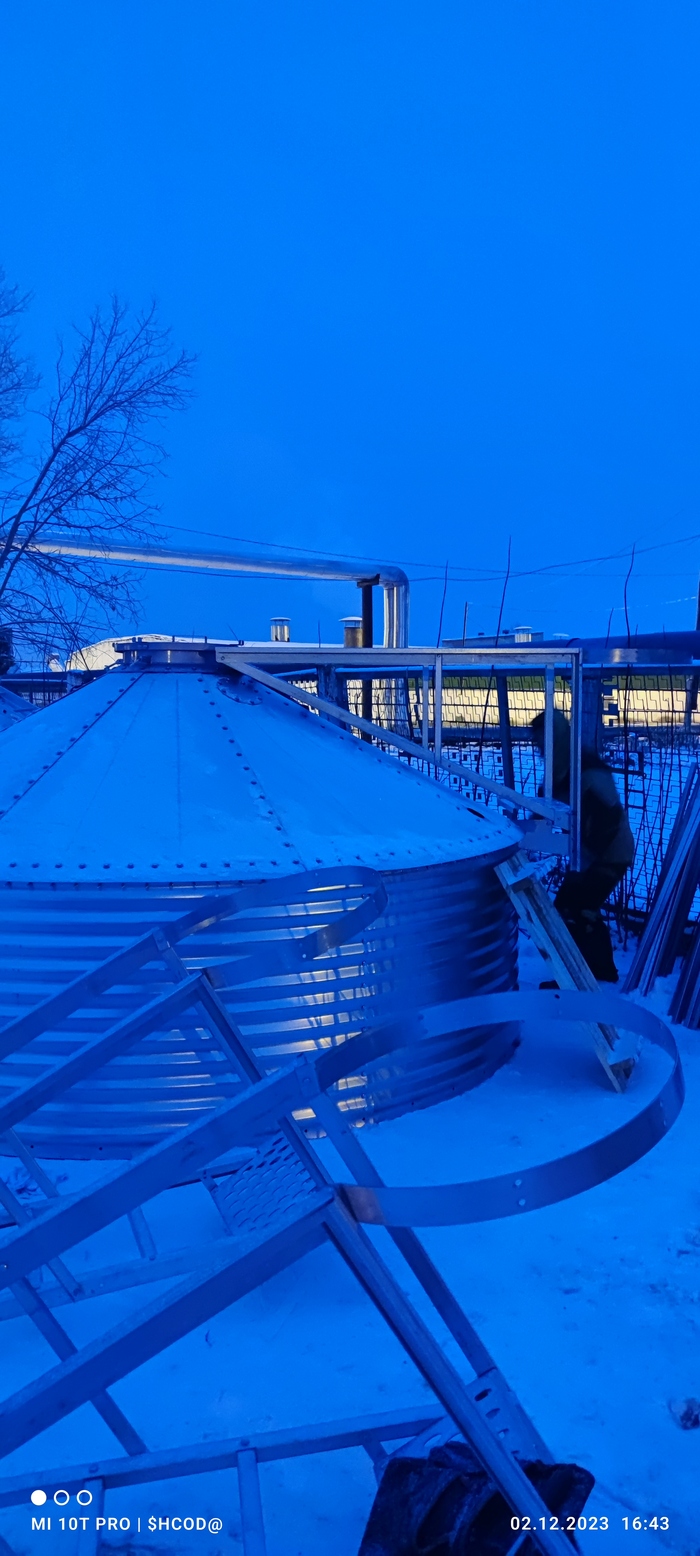

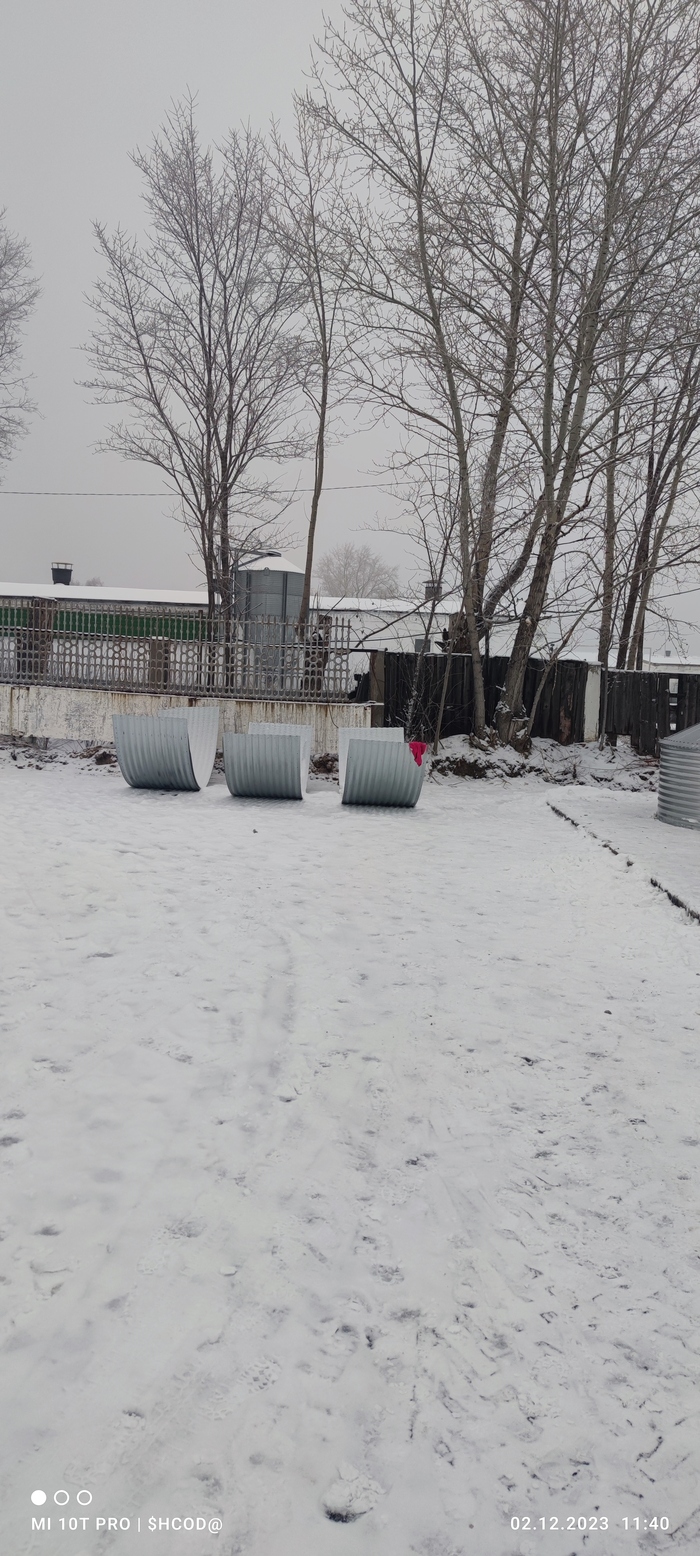

Только вчера здесь была пустая бетонная площадка, а сегодня мы проводим подготовку к основному монтажу СК

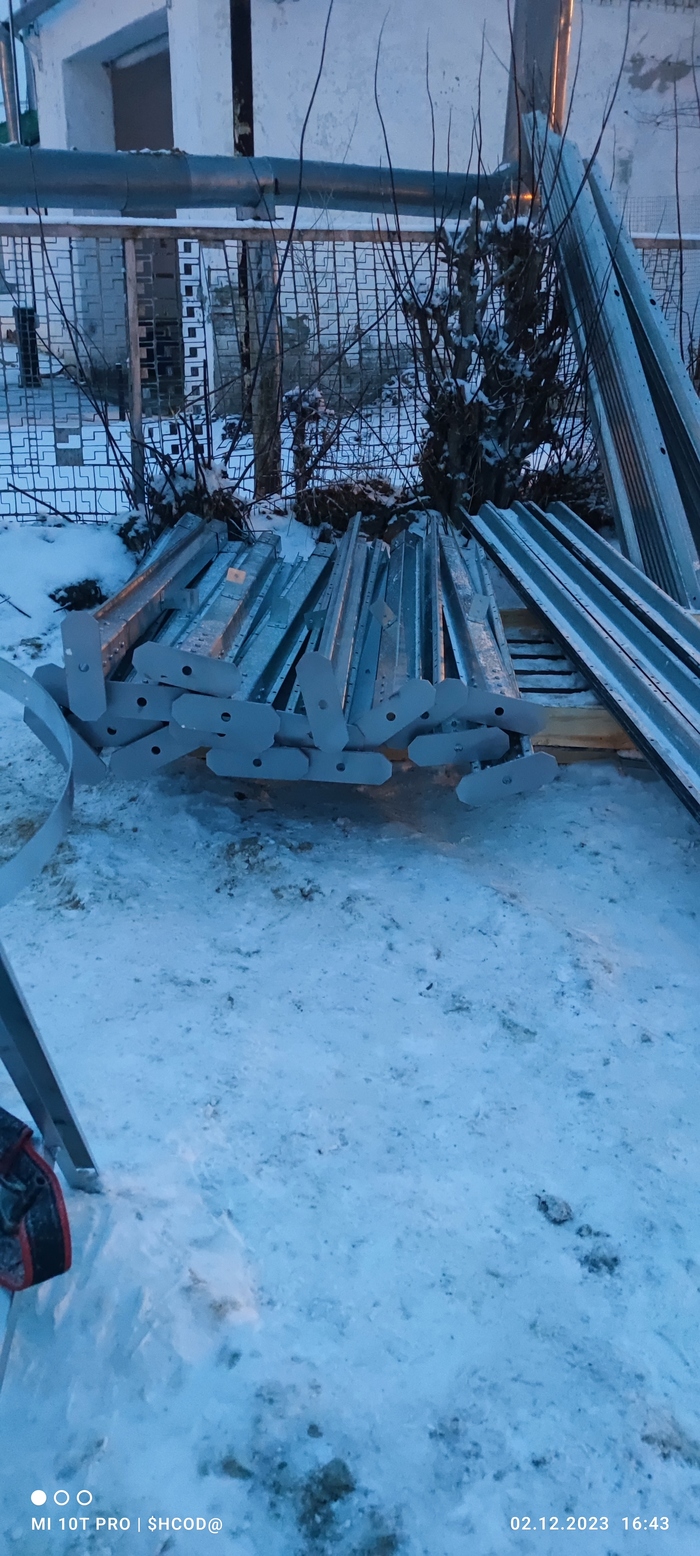

Все комплектующие прибыли, бочки будут состоять из четырёх рядов, и стоять на "ногах" из стрингеров, которые тоже нужно подготовить. Монтаж производится сверху вниз, при помощи крана. Всего будет четыре такие площадки. В СК будет храниться комбикорм для куриц, которые выращивает фирма - заказчик.
Работать весело, работаем до темна
На каждом объекте свои нормы допуска с работе, на этом впервые столкнулись с дезинфекцией, чтоб курочки не заболели чем нибудь, понюхав человеков. Без микробов чувствую себя голым)
Буду скидывать посты с каждого этапа работ, всем спасибо за внимание!
Друзья, я до сих пор на острове! Могу снять для вас много всего интересного по теме стройки, например, по теме использования топпингом на всех лестницах, и мебели из бетона. Пишите, буду рад общению)
Арматура на Шри-ланке
Прут арматуры проволокой обвит, по всей длинне хлыста
Все полы, ступени, выполнены с топингом
Если формат интересен, подпишитесь, на канале много интересного!
__________________________
© Анатоль Иванов — заметки строителя

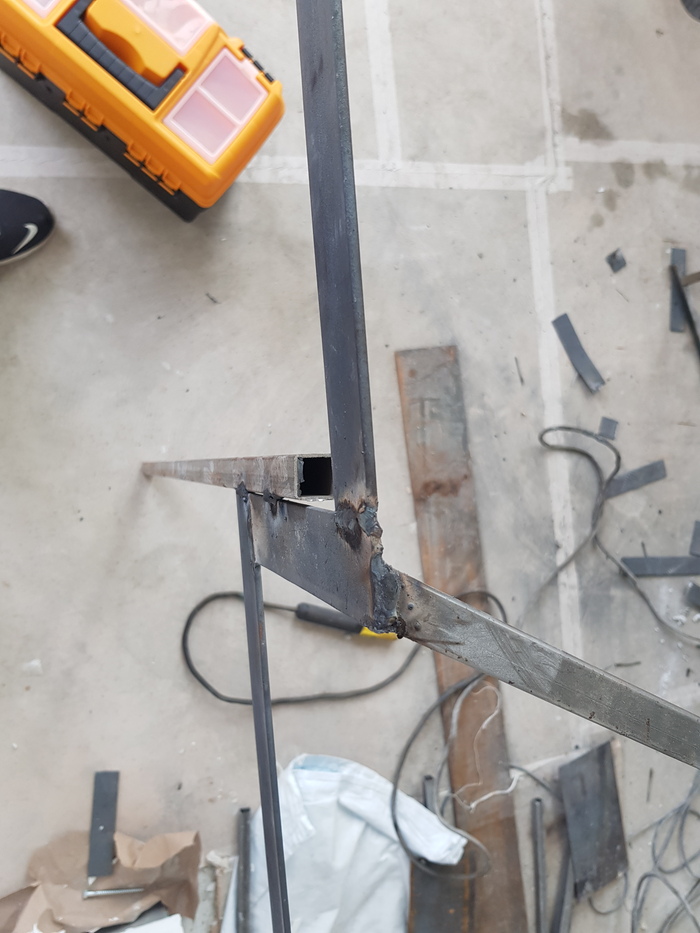

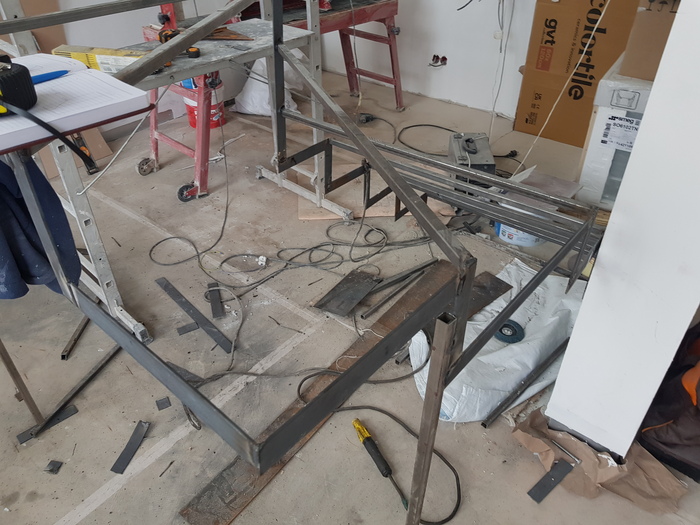

С 2017 года занимаюсь каркасами лестниц и их отделкой. Переделывали за рукожопами много чего. Но такие Нанотехнологии вижу впервые.
Сначала подумал что это какой-то шаблон. Но клиент сказал что уже 2 месяца ждёт лестницу(именно каркас) и получил только это.
Пластины 4 мм:
Труба профильная 20×20

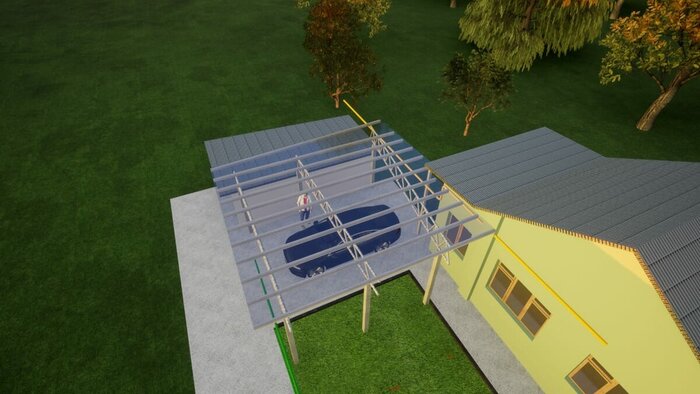

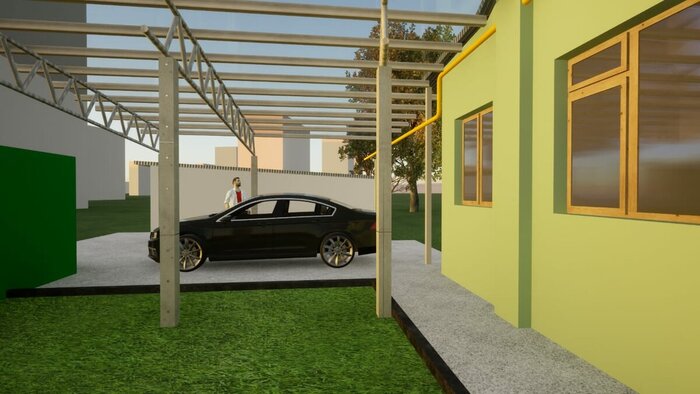

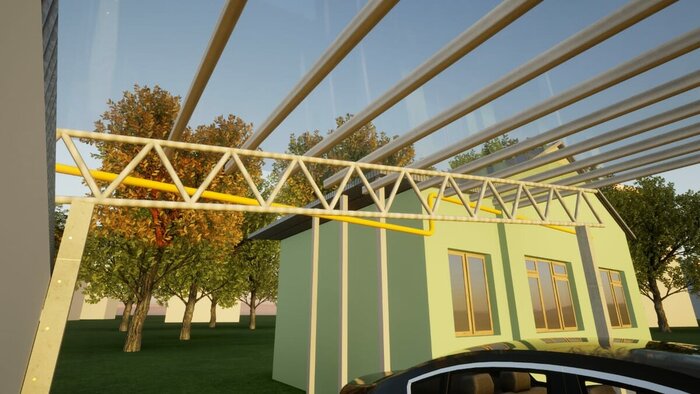

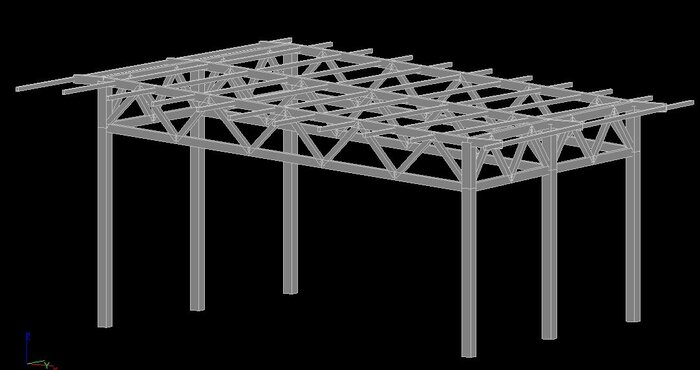

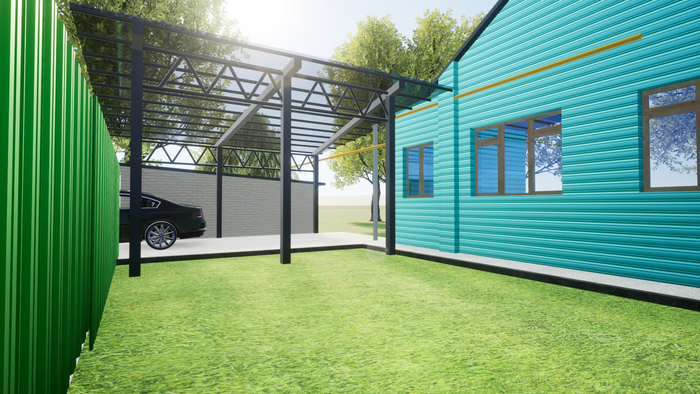

Навес из квадратных труб, чёрный металл, на болтовых соединениях. Покрытие кровли - поликарбонат.

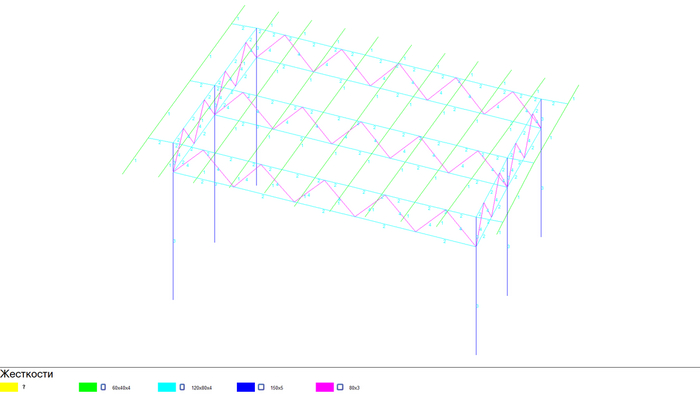

Стойки - 150х5мм - коэф. использования - 0,73. Если 150*4, то к.0,97.
Прогоны с шагом 700мм 60х40х4мм - 0,77. Пояса ферм 120х80х4 - к.0,5.
Обрешетка ферм - 80х4мм - к.0,72.
Примечание: Можно уменьшить толщину профиля или толщину оставить, но уменьшить сам профиль...

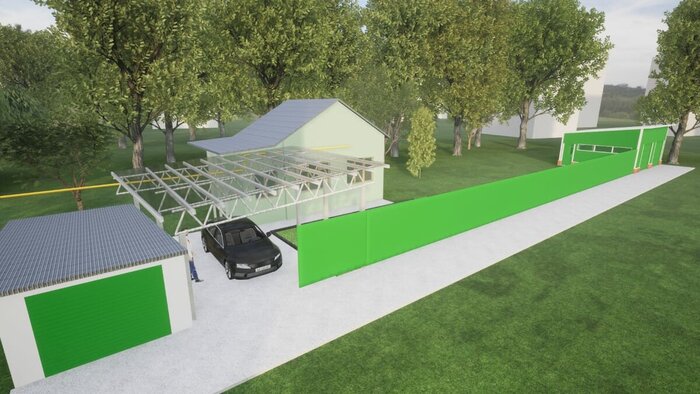

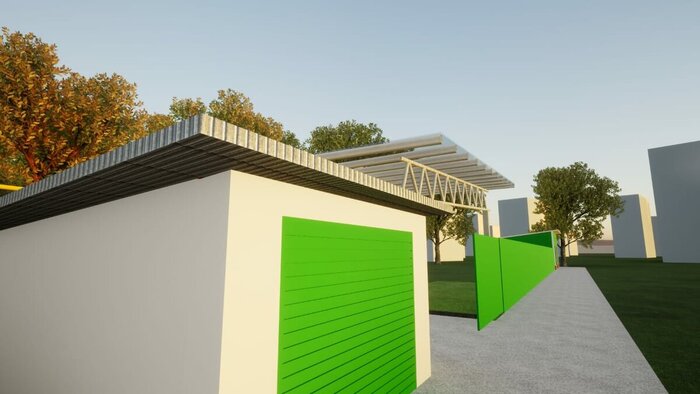

А кому интересно, там вдалеке на картинке, стоит гараж, сделали проект его, я уже писал ранее: Гараж 6х8х4м зеленого цвета, односкатная кровля, утепленный

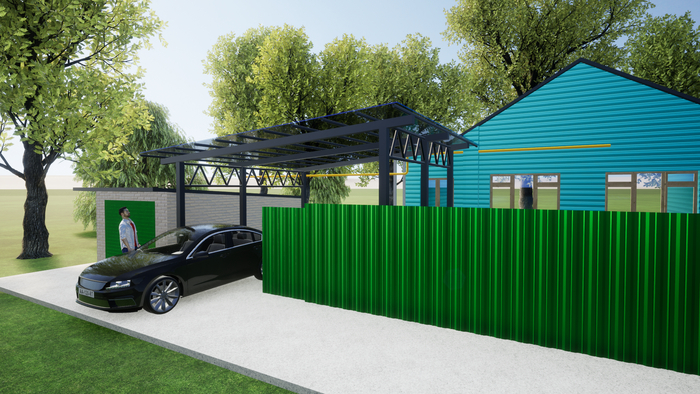

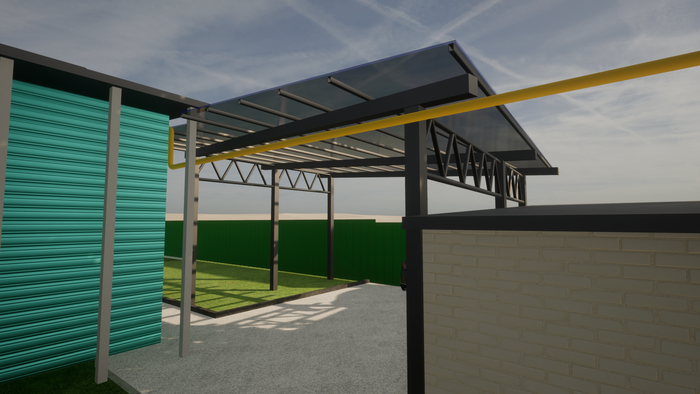

Второй вариант навеса
С балками вместо ферм: сечением 160х140х5мм - к.0,94
Оптимизировали сечения.
Ферма: Стойки - 150х4 - коэф. использования - 0,82.
Прогоны с шагом 700мм 60х40х4 - 0,77.
Пояса ферм 120х80х4 - 0,74. Обрешётка ферм и связи - 40х4 - 0,67.
P.S. Еще в разработке идея убрать фермы, заменить их на прямоугольную трубу - балку, еще рисуем и считаем нагрузки, позднее планиру выложить что получится, при этом тоже сделать болтовое соединение и поставлять такие комплекты навесов по всей России, как мужской конструктор (как стол IKEA), а сейчас надо сделать расчеты и проект всех узлов и расчета металлоемкости в процессе..
Примеры других, моих объектов:
__________________________
Если формат подачи информации интересен, поддержите пост, подпишитесь, будет много интересного!
__________________________
© Анатоль Иванов — заметки строителя
Моя работа связана с металлоконструкциями в добывающей промышленности.
Извините, до сих пор не умею делать селфи.
