Всем здрасьти!

К сожалению, я не смог найти подходящее сообщество на Пикабу для размещение моего поста о помощи в переделке старого ноутбука Acer Aspire 5742G в медиацентр. Этим хотелось бы привлечь больше специалистов и получить от них несколько дельных советов.

Итак, из-за частого открывания/закрывания крышки и сильной перетяжки петель производителем, у меня сломался корпус от этого ноутбука так, что он превратился в планшет + клавиатура. Крепления, на которых держались винты с петлями были вырваны с кишками, восстановлению ничего не подлежало, а б/у корпус стоил половины стоимости ноутбука.

Я сперва немного расстроился, но затем понял, что мне же нужен нормальный медиацентр, с помощью которого я смогу смотреть фильмы не отрывая жопу от дивана! Хотелось приставку именно на Windows.

Первые опыты показали, что материнская плата отлично запускается без шлейфа LVDS, а изображение по HDMI выводится прямо с нажатия кнопки питания. Это позволило даже входить в BIOS. На данный момент я использую приставку в варианте ниже уже несколько дней.

Питание временно осуществляется от лабораторного регулируемого БП для удобства. Также уже были выведены светодиоды индикации работы и кнопка включения. Позже будет все помещено в подходящий корпус.

Веб-камера, хоть и была подключена через шлейф LVDS, она работает по интерфейсу USB, но питается от 3,3В, вместо 5В. Для понижения питания я подключил последовательно 4 диода и припаял USB кабель. Все это дело поместил в корпус от кабельного канала и приклеил двухстороннем скотчем к телевизору. Результат вы видите ниже.

А все это будет управляться такой беспроводной мини-клавиатурой с тачпадом.

Теперь хотелось бы перейти к вопросам. Меня в получившемся девайсе в принципе все устраивает, кроме малого количества USB портов, а их всего 3. Подключать внешний хаб не очень хочется.

Однако у меня освободился дополнительный порт из разъема LVDS. Мне уже известно, какие именно контакты на ней имеют обозначение Data + и Data -. Однако я не могу понять, как к ним подпаять провода. Разъем очень мелкий и даже самым маленьким жалом к нему не подобраться.

Вопрос 1. Что если порезать его родной шлейф и оставить только 2 информационных провода, воткнуть в разъем, вторые концы подпаять к гнезду USB, а питание 5В параллельно взять от соседнего USB порта?

Еще на материнке есть разъем для подключения SD карт памяти и мне он как бы не нужен. К этому разъему подключается плата на микроконтроллере RTS5160. К сожалению, я так и не смог найти к ней даташит и мне непонятен интерфейс, по которому подключена эта плата.

Вопрос 2. Подскажите, по какому интерфейсу подключена к материнке плата чтения SD карт. Если это USB, то как найти Data + и Data - ? Там всего 8 контактов, 2 из которых GND.

Если тема будет интересной, я напишу продолжение этого проекта вплоть до самого финиша.

Заранее спасибо за советы! :)

Может, кто подскажет (лучше на личном опыте)?

Как-то хочется сделать "убер-СмартТВ", присматриваюсь к RPi. Что хочу от:

- само собой музыка/видео, в т.ч. онлайн, из соцсетей, ютуба, етц, с возможностью скачивания "отовсюду" через нечто вроде SaveFromNet. Желательно ещё конвертер форматов как видео, так и аудио;

- как понятно из предыдущего, шариться по интернету (браузер с блокером рекламы, плагинами-анонимайзерами, NoScript-ом);

- качать с торрентов;

- эмулировать NES/Sega MD/PS1, желательно, подключив соответствующий геймпад. НЕ USBшную реплику за тонну денег, а именно сеговский/PSовский, которые могли заваляться у людей, готовых от них избавиться по цене "100 рублей ведро". К LPT порту на ПК подключал сеговский, но вот можно ли его к RPi (может, к GPIO?)?;

- минимум мозготраха. Всё это должна уметь одна ОС с минимальным копанием в ней, чтоб не возникло желания однажды сказать "да за**ало ковыряться с этим говном" и выставить его на продажу. Короче, поставил и забыл, чтоб и обновлять было не обязательно.

И несколько вопросов:

- возможно ли будет этим управлять с пульта? Не с какого-то особого, который стоит дороже RPi, а обучив любые кнопки любого пульта нужным действиям;

- умеет ли RPi полноценно дружить с DVD-RW приводами? О функционале Nero, наверное, можно не мечтать, но хоть просто чтение/запись, в т.ч. из образов *.iso, *.nrg, *.mdf;

- как там у модели RPi Model B+ с температурой? Радиаторов нет, не перегревается ли он?

Привет моим подписчикам и всем кто следил за развитием событий))

Кто пропустил вот:

[Часть-1](http://pikabu.ru/story/_4793264)

[Часть-2](http://pikabu.ru/story/_4793275)

Сегодня, как и обещал в последнем посту, я вам расскажу о том чем увенчался мой проект и какое ПО для "коробки" я выбрал.

Нетбук из которого была создана система имеет следующие параметры:

Совсем не топовое железо, но все же мы будем работать с ним, так как наш TV BOX мы делаем из старого нетбука который давно валяется без дела.

Многие в предыдущих постах говорили что система не потянет HD тем более в потоковом воспроизведении, а FullHD даже не стоит рассматривать.

Я все же надеялся что коробка потянет хотя бы HD, но на деле все получилось лучше чем я ожидал! =)

Моя коробка после всех моих манипуляций и настроек системы проигрывает FullHD на весь экран, без каких либо тормозов или буферизации. Все проигрывается чётко и плавно. Кстати скорость интернета всего 30 Mbps. Конечно это только слова и вы можете сказать что я все придумал, поэтому я специально для вас записал видео пруф в котором показываю как работает система.

А вот фото сделанное во время съёмки видео, если на видео вы не успели посмотреть, где отображается информация о качестве видео, которое я проигрывал через дополнения KODI с потоковой передачей данных, тоесть онлайн просмотр FullHD (1080) видео!

Сори за качество делал фото во время записи видео поэтому вышло не очень.

Теперь когда все точки над "И" были расставлены я расскажу вам почему же выбрал в качестве системы Windows 10 и KODI.

После того как я собрал коробку и она уже работала я начал пробовать разные варианты ПО. Так как все в доме, кроме телефонов, на Windows я решил начать с него. Установив Win 10 Pro и KODI 16 (стабильная версия на данный момент) я начал проверять работоспособность процессора и системы в общем, при просмотре видео разного качества и всяческих нагрузок на систему. Так же я проверял нагрев устройства, это немаловажно для такой машины, потому что если будет нагреваться то ничего хорошего из этого не выйдет. Благодаря моей конструкции из за большого пространства и сквозной вентиляции воздуха в коробке, процессор нагревался до допустимой температуры и ни разу не доходил до перегрева.

Это все конечно хорошо но система работала из рук вон плохо, фильмы, сериалы, ТВ и любое видео в HD тормозило, и чуть ли не каждые две минуты шла буферизация при этом видео останавливалось полностью, звук и видео ряд расходились, и я уже было расстроился, но бросать дело я не собирался. Оптимизму мне не занимать))

Я пробовал разные варианты настройки KODI 16, смотрел видео и прошерстил кучу формуов по настройке и т.п. Ничего не помогало. KODI 16 никак не хотел работать и от коди я решил отказаться. После чего я начал проверять предложенные вами варианты в комментариях к прошлому посту. Android TV x86, Element, XBMC Media Center на Ubuntu, PLEX и т.п. не совсем подходили под моё видиние Медиацентр + NAS или работали не стабильно, использовать тот же KODI на Android или Linux меня не устраивало, везде есть свои минусы.

Писать о том как я проверял другие системы не буду, так как это вытянет еще на пару - тройку длиннопостов))

В общем вспомнил я что когда качал KODI 16 у них уже были первые релизы нестабильной версии KODI 17 и я решил поискать информацию о ней в интернете. Ну уж сильно мне понравилось это приложение, не только дизайном но и кучей дополнений которые расширяли функционал программы под любые потребности. Прочитав про 17 версию кучу статей, я понял что этот вариант может сработать, так как люди её уже окрестили "Лучшая версия среди всех" причём это даже не готовый продукт а только релизы для тестов.

В качестве системы опять выбрал Win 10 но теперь я решил убрать все ненужное из неё чтобы освободить больше памяти и упростить жизнь процессору. Чтобы не мучиться самому я скачал с торрента уже полностью урезанную версию Win 10 Lite где по сути оставили только explorer, все остальное было начисто вырезано.

Поставит на неё пакет кодеков K-Lite Codec Pack для работы с видео и KODI 17 я приступил к настройкам. Кодеки сразу настроил под параметры моей системы, плюс добавил дополнительные настройки по обработке видео через приложение Radeon по настройке видео и системных параметров (оно идёт в комплекте к моему нетбуку). После чего занялся детальной настройкой KODI 17 было много нюансов так как версия еще сырая, но все что мне нужно было и работало. Каково же было моё удивление когда после всех настроек система работала без сбоев и видео в 720p проигрывало замечательно! Я был очень рад так как думал что система уже не потянет HD на KODI, но самое крутое для меня было то что даже FullHD шло без каких либо проблем. Это была победа. Я понял что все мои старания были не зря и почувствовал удовлетворение от проделанной работы. У меня получилось сделать из старого хлама Медиацентр + NAS который работает как надо!

Приятным удивлением было что KODI в моей домашней сети сам автоматически расшарил свою библиотеку на все устройства которые были подключены к WiFi.

Таким образом у меня получился доступ к единой медиа библиотеке со всех домашних устройств.

Ну вот вроде и всё, я остановился на этом варианте. Тестировать или пробовать другие варианты я уже не буду. Дождусь только выхода полноценной версии KODI 17 и обновлюсь на неё.

Кстати по поводу корпуса, я писал что хочу сделать окантовку края из белой резины и дырки для выходов под USB тоже закрыть белой резиной, чтобы все смотрелось эстетично и красиво, а так же затонировать стекло по бокам. Вы просто не представляете как тяжело найти белую резину)) Где я только не искал, даже ходил в спец магазины где продают промышленно резину, белой у них нет. Поэтому пока оставил это на будущее может что то придумаю есть мысля еще пройтись по автомагазинам может там какие уплотнители найду подходящие для моей идеи. А пока удалось реализовать только подсветку всей этой конструкции используя LED на 12v и заматовать стекло по бокам использую клеящуюся ленту для душевых кабин =) такие продаются в магазинах специализирующихся на ванных комнатах и подобной тематики.

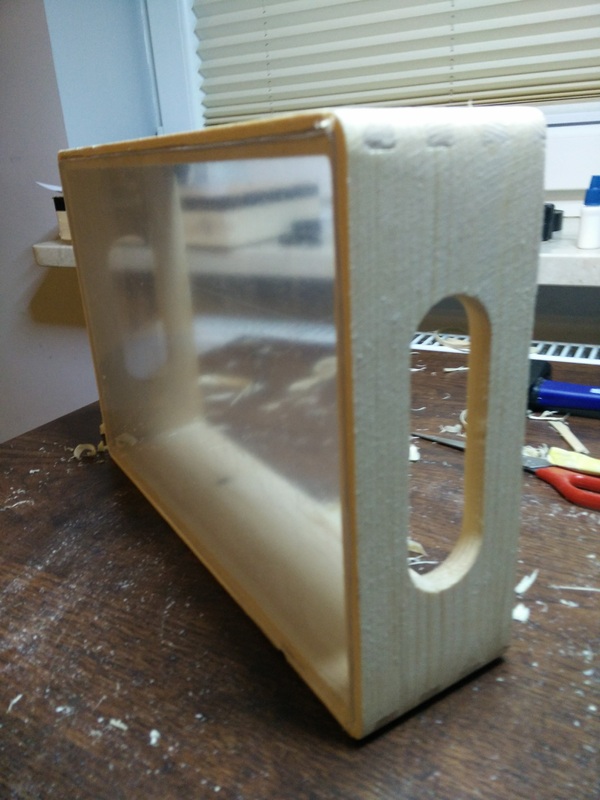

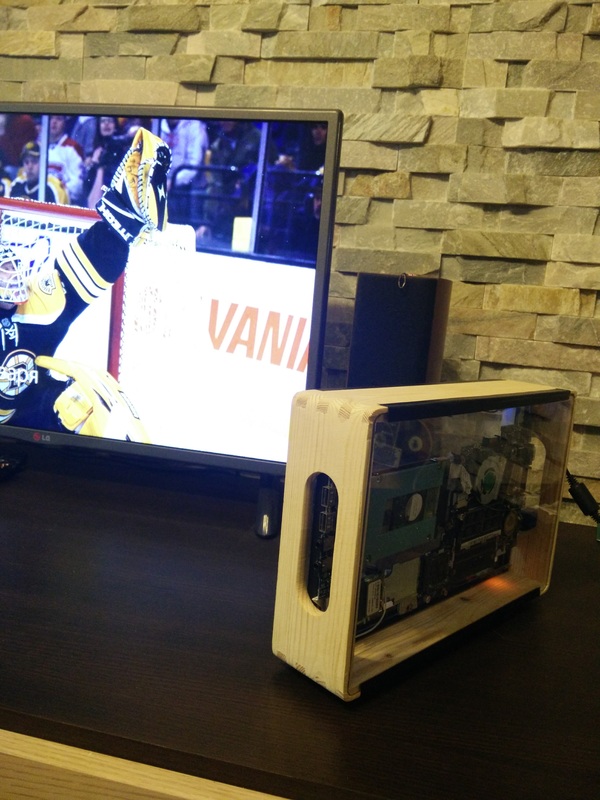

В итоге получился вариант как на фото.

Само стекло посадил на мягкий клей, чтобы в случае чего его можно было оторвать и залезть внутрь))

Вот такое вот завершение моей истории о том как я "Медиацентр пилил". Надеюсь вам понравился мой рассказ, буду обязательно писать еще, если в голову придёт какая нибудь безумная идея)) А пока всем спасибо и до скорых встреч! А я пошёл смотреть сериалы на моём TV BOXе.

Итак если вы здесь, то вам наверняка понравился мой первый пост где я начинал свой рассказ: http://pikabu.ru/story/mediatsentr_iz_starogo_netbuka__chast...

Продолжим наше погружение в рассказ!

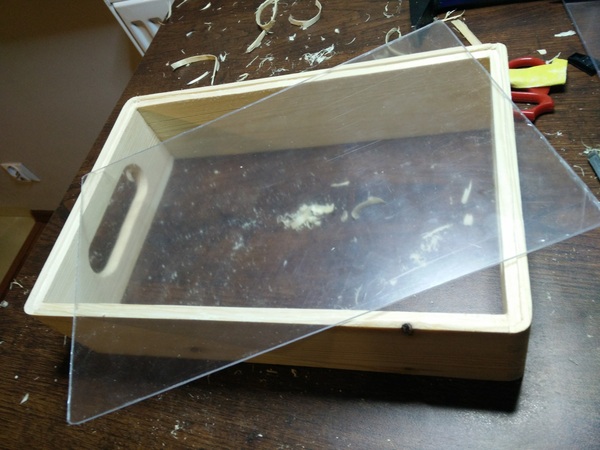

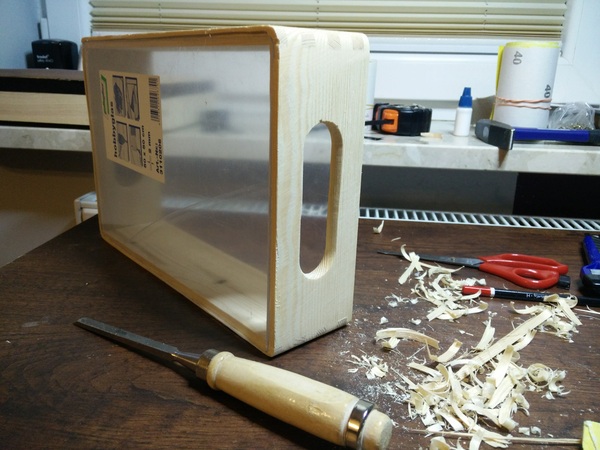

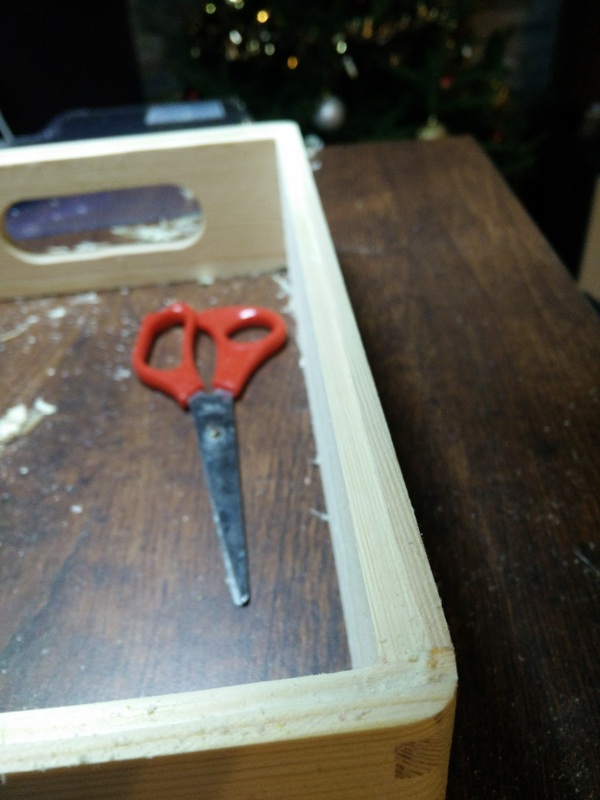

Остановились мы на том что выпилили оргстекло для того чтобы на нём закрепить материнскую плату.

Дальше нам нужно отмерить глубину на которой будет сидеть наша плата, да отмерить так чтобы выхода на все порты были ровно по центру. После того как мы подобрали глубину я отмерил уровень глубины карандашом.

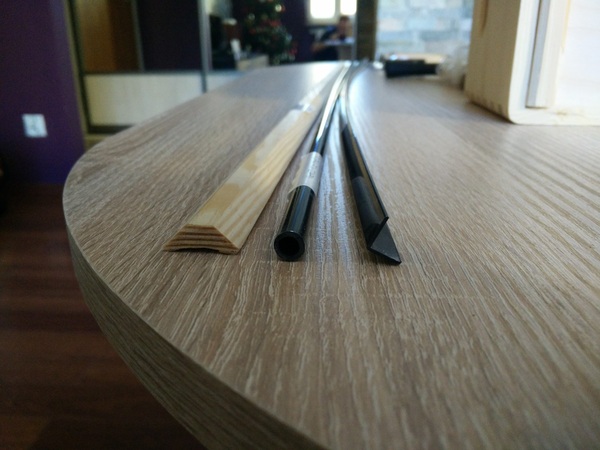

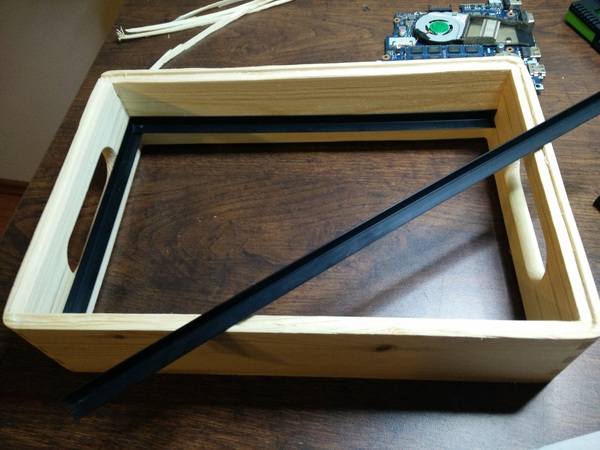

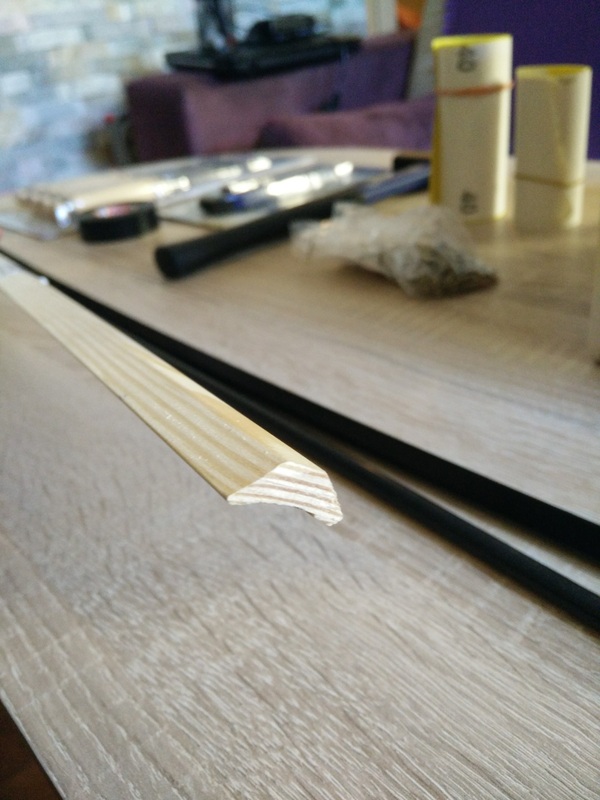

Вытаскиваем наше стекло и нарезаем наш уголок на 4 куска чтобы прикрепить к стенкам на уровне который мы отметили выше.

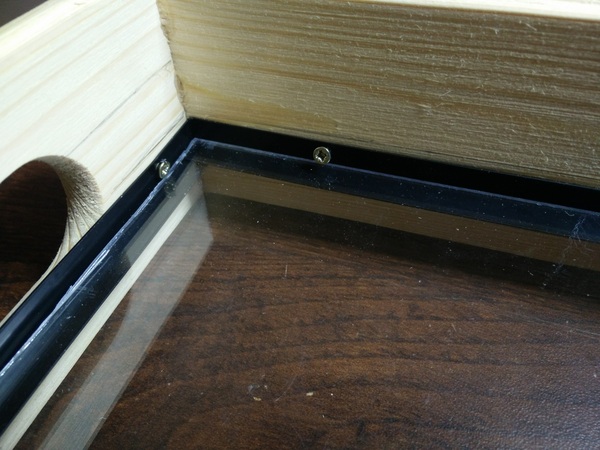

Для начала крепим эти уголки просто на клей чтобы нам было удобно работать с ними и выравнивать их по уровню. После того как они подсохнут и будут держаться уверенно нам нужно дополнительно их укрепить, так как клей не всегда хороший вариант. Поэтому я уголки закрепил на маленькие болтики которые в последующем еще дополнительно держали оргстекло на нашем уголке. После проклейки получилось вот это:

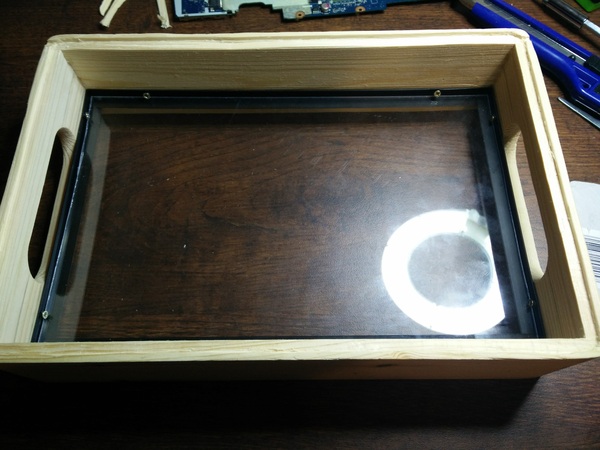

Кладём сверху оргстекло и крепим его болтиками.

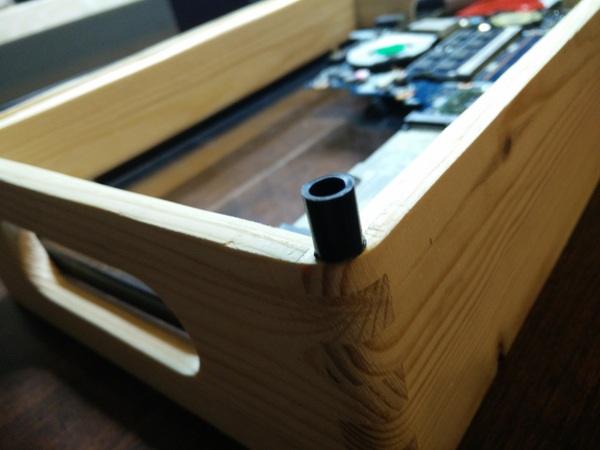

Крепить напрямую к оргстеклу материнку не стоит)) Поэтому нам нужны для неё ножки, вырезаем их из пластиковой трубочки. Режем одинаковой длины.

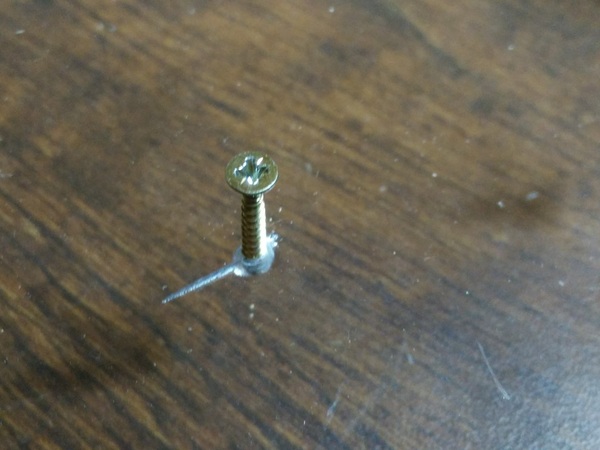

Делаем отверстия и примеряем их по месту. Я совершил большую ошибку когда начал вкручивать болты прямо в оргстекло, лучше использовать сверло для начала чтобы проделать дырку. Но сверла под рукой у меня не было и поэтому случилась вот эта неприятность:

Но это не страшно! Ведь мы только пробуем, так сказать делаем первую версию и делаем ошибки на которых потом будем учиться.

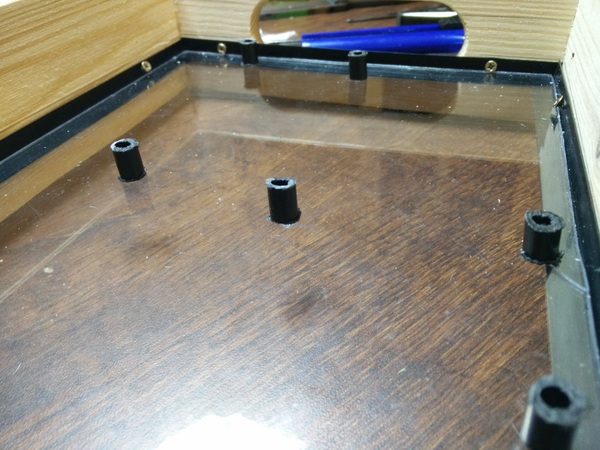

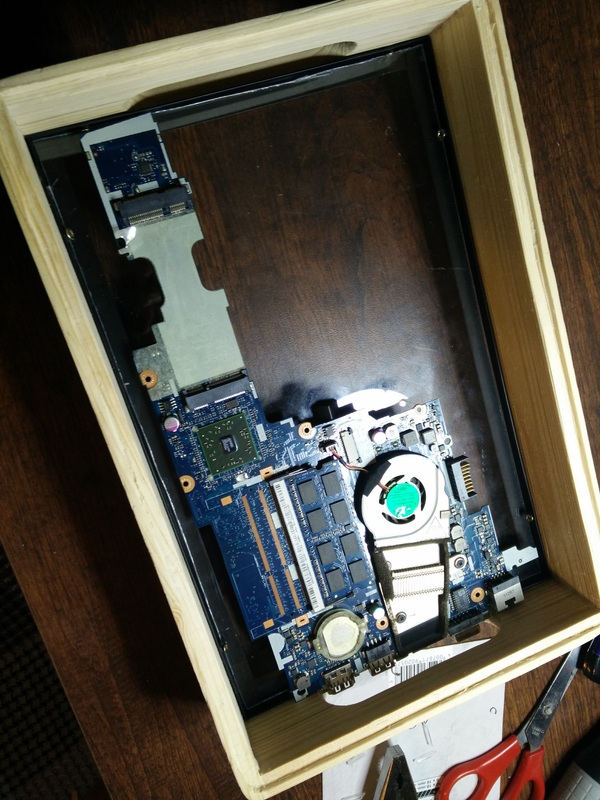

Примеряем отрезанные трубки на отверстия и крепим на все это нашу материнскую плату.

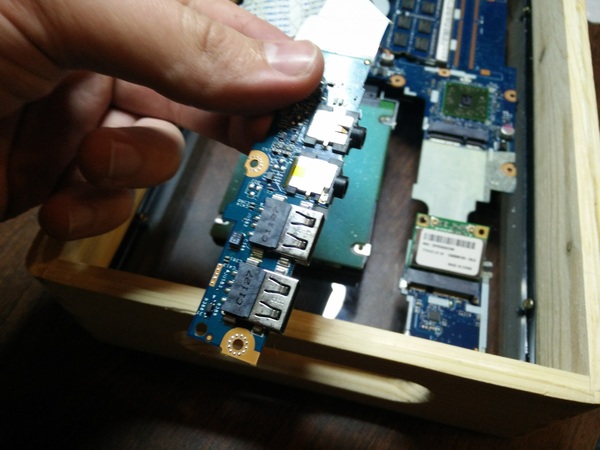

Жёсткий диск был прилеплен на двусторонний скотч. Теперь берём схему с выходами USB и выходом на наушники и микрофон, для того чтобы вывести их на переднюю панель. Примеряем и тоже крепим.

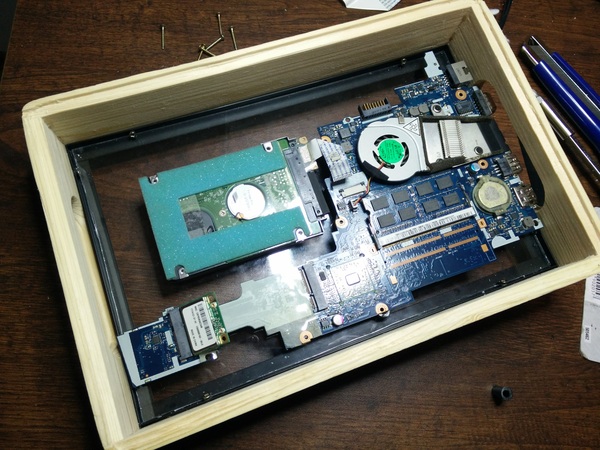

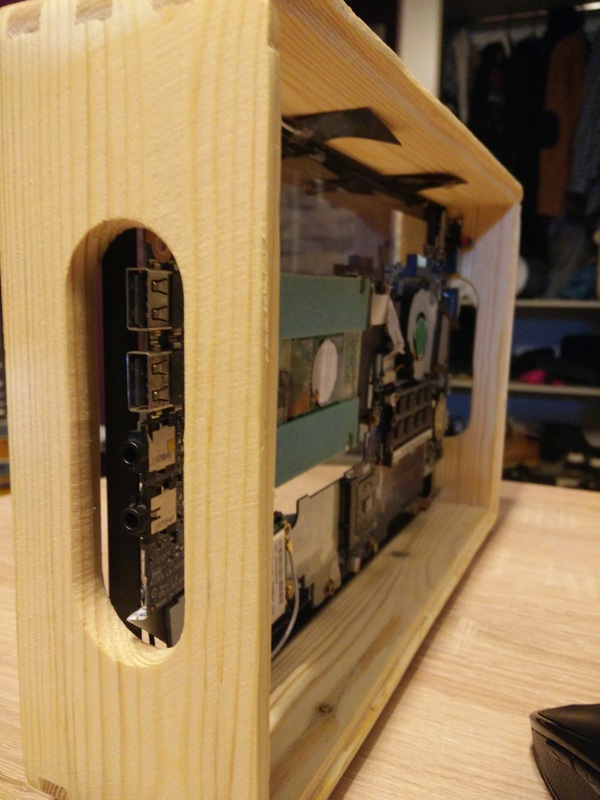

В итоге получилось вот это:

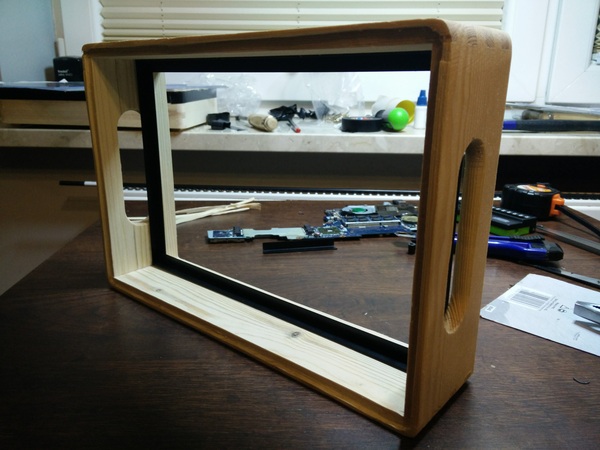

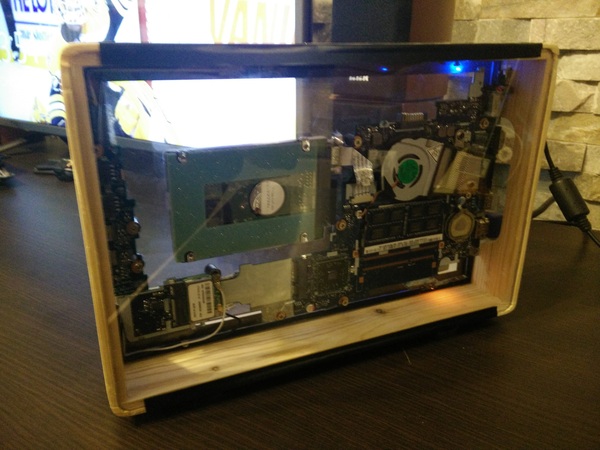

Провода которые торчат это провода для WiFi модуля. Делаем последние штрихи врепис боковые стёкла и получаем уже что то похожее на конечный вариант.

Включаем и... Работает! Фуф...

Вот и закончился длинный день, получилась довольно неплохая коробка =)

Но это далеко не конец истории, на следующих выходных буду идти покупать белую резину чтобы сделать окантовку по краям и закрыть ею дырки для вывода выходов спереди и сзади. А так же надо еще добавить подсветку LED для внутренностей. Попробую установить на него KODI и посмотреть как все это будет работать. По поводу ПО для него и что будет стоять пока еще точно не решил, процессор да и сам нетбук довольно слабый поэтому буду тестировать разные варианты и сравнивать, смотреть какой лучше. Если у вас есть какие либо идеи по этому поводу то с радостью прочту ваши комментарии к данному посту.

Спасибо за внимание! Вы отличная публика)) Сразу хочу уточнить что это не гайд и я не профи в железе поэтому сильно не ругайтесь. Это просто история о том как я сделал медиацентр из старого нетбука.

Если вам будет интересно следить за продолжением то подписывайтесь на меня чтобы не пропустить, на след. неделе выложу что решилось с ПО и как будет выглядеть конечный вариант коробки.
