Люди добрые, подскажите пожалуйста как узнать есть ли в доме заземление? Дом девятиэтажный, ввод в эксплуатацию 1984. Если в щитке есть заземление, значит ли это, что во всём доме есть? А если только в квартире поменяли проводку и поставили новый щиток в коридоре, а в доме нет земли, то опасно ли это?
Компьютерный блок питания (БП) это устройство, которое преобразовывает сетевое переменное напряжение в несколько постоянных напряжений, номиналом 12, 5 и 3.3 Вольта, которые и потребляют различные компоненты компьютера.
Есть два типа блоков питания: Трансформаторные (линейные) и Импульсные (инверторные).
Отличаются они способом преобразования электричества, размером и КПД.
Трансформаторный блок состоит из понижающего трансформатора и выпрямителя, преобразующего переменный ток в постоянный. После него устанавливается фильтр (конденсатор), сглаживающий пульсации и ряд элементов обеспечивающие стабилизацию выходных напряжений и ряд защит.
Импульсный блок питания имеет более сложную схемотехнику, но при этом имеет меньшие габариты и большой КПД, поэтому в современных системах используют именно его.
Чтобы понять как в нём происходит преобразование, нужно начать с самого начала, с разъёма через который поступает высокое, переменное напряжение.
Два верхних контакта, это фаза и ноль, средний контакт это заземление.
(Разъемы серии IEC 320 (вилка (папа) – в маркировке обозначается IEC C14; или розетка (мама) – обозначается IEC C13)
Если посмотреть на разъём с обратной стороны, то видно что к среднему контакту припаян проводник с металлическим лепестком на конце, который механически соединён с ближайшим винтом.
Так выполняется подключение корпуса к контуру заземления.
Навесные элементы на разъёме, это первый блок входного помехопадавляющего фильтра. (ПП-фильтр, ЭМП-фильтр).
Фильтр состоит из двух блоков, первый ставят как можно ближе к разъёму, к источнику помех, так фильтр будет эффективней. Обычно он состоит из нескольких конденсаторов, припаянных к контактам разъёма, для защиты от кондуктивных помех.
Второй блок находится рядом на плате и выполняет более сложную фильтрацию. В минимальном варианте представляет собой дроссель и несколько конденсаторов, включенных параллельно входу и нагрузке.
Они так же подавляют кондуктивные помехи, которые возникают в результате работы самого блока питания и приходящие из сети. В этих цепях используются специальные помехопадавляющие конденсаторы, которые разделяются на классы X и Y.
(Конденсаторы (X и Y), во входных фильтрах, выполняют из специальных негорючих материалов, так как они могут греться до очень высоких температур и могут стать причиной пожара)
Большой плёночный конденсатор подавляет дифференциальные помехи, то есть те помехи которые возникают между двумя проводниками цепи.
Синфазные помехи которые протекают через паразитные емкости между силовыми шинами питания и землёй, подавляются небольшими керамическими конденсаторами, они соединяют линии питания в общей точке с землей.
Синфазный дроссель также создаёт сопротивление для этих помех.
Синфазный дроссель состоит из двух одинаковых катушек, изолированных друг от друга и намотанных на одном сердечнике. Помехи на проводниках, подключённых ко входу дросселя, встречают высокое индуктивное сопротивление обеих катушек и подавляются.
В более сложном варианте фильтра, схемы дублируются и добавляются новые, например высокочастотные и низкочастотные фильтры.
(Для корректной работы фильтра необходимо рабочее заземление)
Это важно, так как без входного фильтра, нарушалась бы работа самого блока питания и другой техники, так как импульсный БП является мощным источником импульсных помех.
Фильтр, как и весь блок питания, на входе защищают предохранителем.
Он нужен для защиты цепи от короткого замыкания. Его номинал должен зависеть от потребляемой мощности, но в большинство БП ставят 3 или 5-амперные предохранители.
(400 Вт – 2,5 А, 600 Вт-4, 800 Вт – 5 А)
Рядом с предохранителем ставят термистор. Он защищает элементы цепи от бросков тока.
При включении импульсного блока питания, происходит резкий скачок тока превышающий рабочие параметры во много раз, для борьбы с броском тока, ставится NTC-термистор, его сопротивление при комнатной температуре велико и импульс при включении гасится об него. В процессе дальнейшего воздействия тока терморезистор нагревается и выходит в рабочий режим, в котором у него низкое сопротивление и дальше на работу цепи он не влияет.
После предохранителя ставят варистор, его устанавливают параллельно нагрузке для защиты цепи от высоковольтных импульсов. При нормальном сетевом напряжении варистор не влияет на работу схемы.
При возникновении высоковольтного импульса, варистор резко уменьшает своё сопротивление и ток протекает через него, рассеивая импульс в виде тепла.
При длительном перенапряжении, варистор возросшим через него током выжигает плавкий предохранитель, защищая остальные элементы блока питания от повреждения.
(Варисторы обеспечивают защиту высоковольтной части блока питания от всплесков напряжения, а термисторы — от большого тока при включении)
После этого блока отфильтрованное напряжение поступает на высоковольтный выпрямитель (ВВ).
Выпрямитель делает из переменного напряжения, постоянное. Состоит он обычно из 4 диодов. Диоды пропускают ток только в одном направлении, при подключении их по мостовой схеме, на выходе получается пульсирующий ток одной полярности. Такую схему ещё называют «диодный мост». Иногда 4 диода можно встретить в одном корпусе, как одну микросхему.
С выхода диодного моста, пульсирующее напряжение подается на емкостной фильтр.
Его реализуют на плате как один или два высоковольтных конденсатора, включённых параллельно нагрузке.
Конденсатор запасает энергию на вершинах импульсов пульсаций и отдаёт её в нагрузку при провалах выходного напряжения моста, поэтому после фильтра получается стабильное постоянное напряжение.
Массивный дроссель с конденсатором перед фильтром, это PFC - корректор коэффициента мощности.
Он снижает резкую нагрузку на проводку и предотвращает её нагрев и повреждение. Дроссель препятствует заряду конденсатора на пике входной синусоиде и позволяет при спаде. Если этим процессом управляет отдельная схема на плате или контроллер, то это увеличивает эффективность блока питания и такая коррекция называется активной. В некоторых схемах для более высокой эффективности используют, несколько дросселей.
(APFC или Active PFC, Active Power Factor Correction converter)
После фильтра получившееся выпрямленное напряжение поступает на высокочастотный преобразователь.
Он делает из выпрямленного постоянного напряжения высокочастотные импульсы прямоугольной формы. Делается это обычно двумя мощными транзисторами, которые по очереди открываются и закрываются, их частоту и скважность, задаёт ШИМ-контроллер, путем подачи сигналов на их затворы.
Чем дольше транзистор будет открыт, тем больше он передаст энергии, на первичную обмотку главного трансформатора.
Принцип работы импульсного трансформатора такой же как и у обычного, но работает он на гораздо более высоких частотах, из за чего увеличивается кпд и меньше энергии уходит в тепло, что позволяет заметно уменьшить массу и размер трансформатора, а значит и блока питания в целом.
Так как пикабу не разрешил вставлять больше картинок, продолжение по ссылке Часть 2

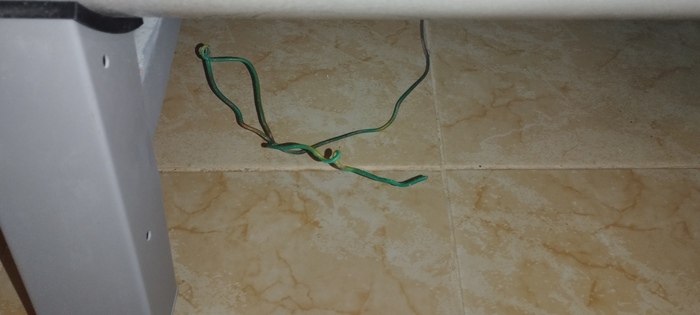

Всем привет! Переехал в новостройку и обнаружил вот такое заземление. Под ванной провод просто из стены торчит к ванне не закреплён) Думал только в старых домах такое бывает. Квартира съемная, электрику менять не вариант. Есть посудомойка, стиралка, плита индукционная. Господа электрики подскажите как с этим жить, на сколько опасно и какие подводные? Спасибо!
И фото автоматов на всякий случай

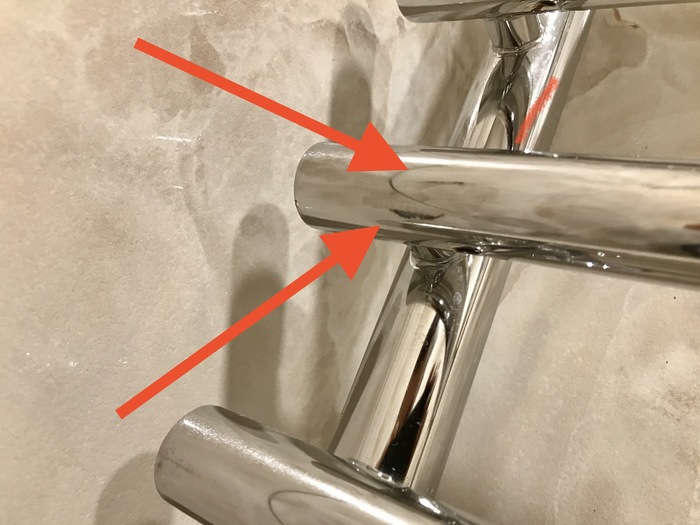

Полотенцесушитель водяной производителя «Д» из РФ. На пятый месяц эксплуатации на поверхности появились пятна. ОТК завода-изготовителя на мой запрос ответил, что пятна – «явные признаки электрохимической коррозии из-за отсутствия заземления и в дальнейшем может возникнуть течь, срок спрогнозировать трудно». Дом 13-ти этажный новый, трубы пластиковые. По информации из общего чата ЖК из более чем 300 квартир, ни у кого таких проблем пока нет. Управляющая компания и застройщик утверждают, что это брак полотенцесушителя. В интернете информация по решению проблемы с заземлением противоречивая. Нужно ли вообще заземление полотенцесушителя? Если да, то можно ли использовать в качестве заземления проводку, предназначенную для подсветки зеркала (рядом на фото) и не опасно ли это?

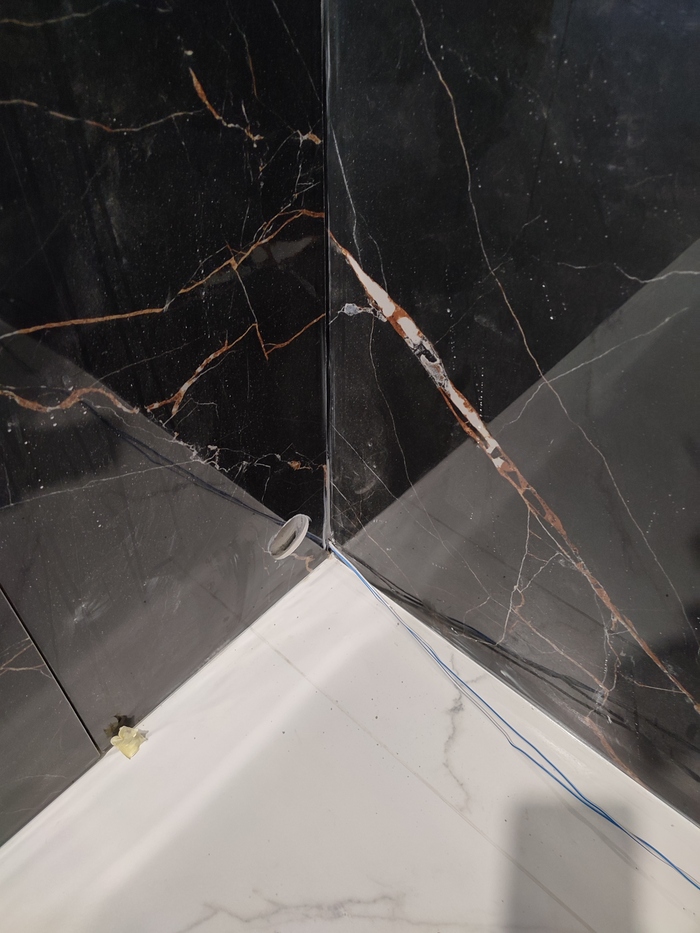

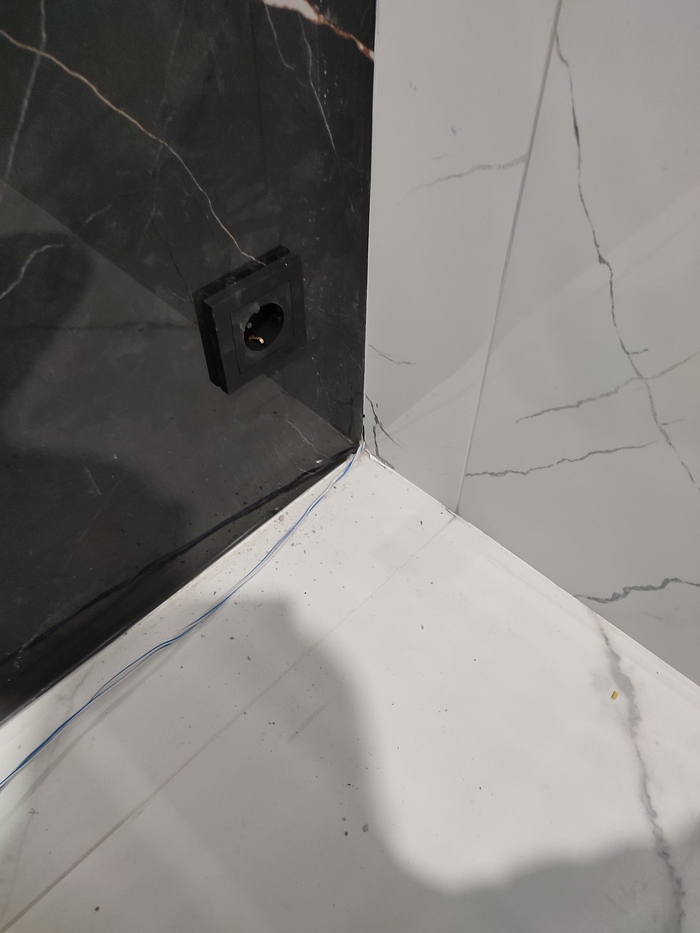

Со слов хозяйки, плиточники выкинули заводскую землю со словами что ванну не заземляют, когда попросили вернуть назад - сделали это
Те кто знают-понимают зачем нужно заземление — я не расскажу ничего нового, а для остальных — проверьте свой станок.
Ситуация: приехал к клиенту с лазерным СО2 станком и меня ударило током. Всего 100 Вольт, но это было неприятно. Пока заказчик пошел к арендодателю ругаться, расскажу зачем нужно заземление на станке.
Те самые 100 вольт на мультиметре, которых не должно быть на раме станка
Заземление — это соединение корпусов всего оборудования в помещении с землей через контур заземляющего устройства. Для этого во всей системе, включая кабель станка, есть отдельная жила. Она идет от розеток через щиток в заземляющий контур, который вкопан в грунт. Аппарат, подключенный к такой розетке, защищен: если он будет неисправен и на его металлических деталях появится напряжение, избыточный ток уйдет в землю.
В школе на уроке физики мы учили, что ток идет по пути наименьшего сопротивления. Но там нам не сказали, что хорошее заземление от плохого отличается сопротивлением проводника. Сопротивление контура заземления должно быть не более 2—4 Oм, но там есть разные стандарты для производств и жилых помещений.
Если у заземления сопротивление низкое, то ток будет течь в землю. Однако если нет защиты, автоматического выключателя, то ток будет течь по корпусу и пытаться его нагреть, а человека при этом ударит током. Тогда есть вторая защита — дифференциальный автомат, это совмещенный автоматический выключатель и устройство защитного отключения. И корректно оно работает, если есть заземление.
Зелено-желтый — заземление
1. Чтобы оборудования работало без помех в обычном режиме. Тут история не об аварии на линии.
По требованию разработчиков на оборудовании не должен присутствовать электрический потенциал, особенно если оборудование как-то связано с водой, во фрезерном станке — это СОЖ, в CO2 — охлаждение трубки водой, в бойлере, думаю, все ясно.
Вода — проводник и если есть вода, то тебя даже от мокрой детали может ударить током.
Это так называемое функциональное заземление.
2. Чтобы вашего оператора, или крутого сервисного инженера, который приехал диагностировать станок, не ударило током. Оно особенно актуально в случае, если случилась поломка.
Защитное заземление.
3. Чтобы разряд молнии не убил вас и вашу технику. При попадании в крышу здания, молния продолжает свой путь к земле, выбирая участки с наименьшим сопротивлением: мокрые стены, провода, трубы, электроприборы — таким образом, представляя опасность для человека и оборудования, находящихся в этом здании.
Молниезащитное заземление.
4. Чтобы вам не пришлось платить штраф. Это я уже добавил чисто от себя.
Есть ПУЭ — правила устройства электроустановок. В этих правилах есть требования по заземлению, связанные с электробезопасностью. Например, ПУЭ 1.7.29. и 1.7.30 и т.д. За их нарушение могут наложить штраф, или приостановить вашу деятельность на 3 месяца. Для меня второе было бы страшнее. Клиент без заземления. И такое бывает
Заземление нужно. Металлический корпус любого незаземленного электроприбора потенциально опасен, и я не только про станок. Холодильник, стиральная машина, ПК, посудомоечная машина и другое мощное оборудование.
Заземление обеспечивает защиту аппаратуры, людей от воздействия опасных напряжений и токов, которые могут возникнуть при поломках, неправильной эксплуатации техники и электромагнитных помех от рядом стоящего оборудование и при разрядах молний.
Также заземление используется для защиты аппаратуры от электромагнитных помех, наведенных от работающего рядом оборудования.
