Казалось бы, о чём писать пост в ремонте простой настольной лампы? Но эта лампа не такая как все!

Как обычно, прогуливаясь в воскресенье по барахолке, я наткнулся на этот интересный экземпляр советского, а скорее уже слегка постсоветского, прошлого. Стоил светильник немного, так что я его забрал.

Это "Сувенир-светильник Новосибирск-С", с сенсорным управлением и диммером.

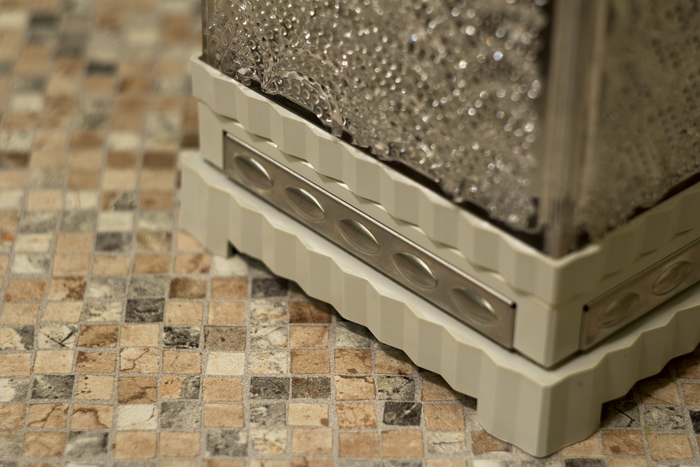

Орган управления тут один, эта металлическая пластинка. Логика работы тут такая - короткое прикосновение включает или выключает светильник, а длинное изменяет яркость, при том направление изменения яркости чередуется, то есть для регулировки вниз не требуется прогонять через максимальную яркость.

Кстати, пока он подключен к сети, светильник будет сохранять заданный уровень яркости.

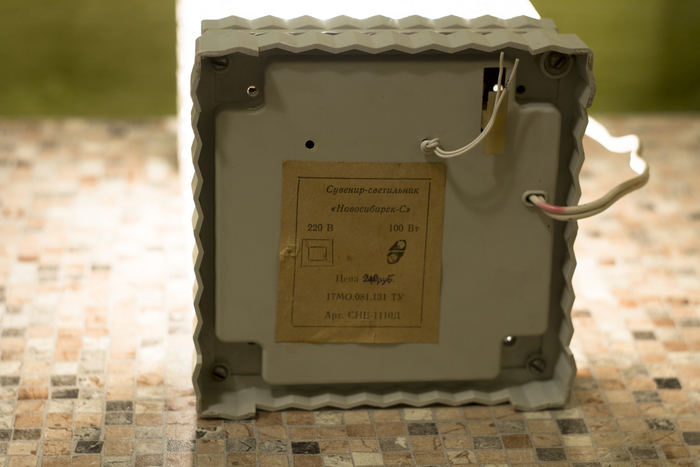

На дне есть бумажка с ценой, либо это уже какие-то не очень советские рубли, либо она стоила как целая зарплата. По косвенным признакам можно судить что выпущено это изделие в 90-91 году.

Дефект моей платы выражался в цикличном изменении яркости от минимальной к максимальной и обратно, после замены конденсатора ничего не поменялось. После проверки большей части элементов подозрение пало на микросхему. Собственно в ней проблема и оказалась, после замены всё заработало в штатном режиме.

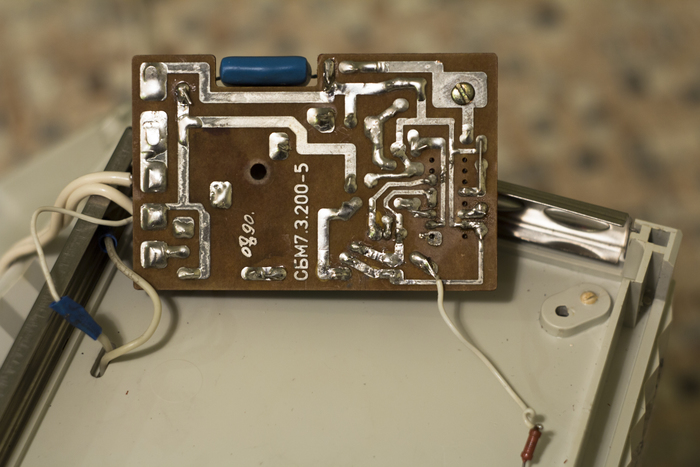

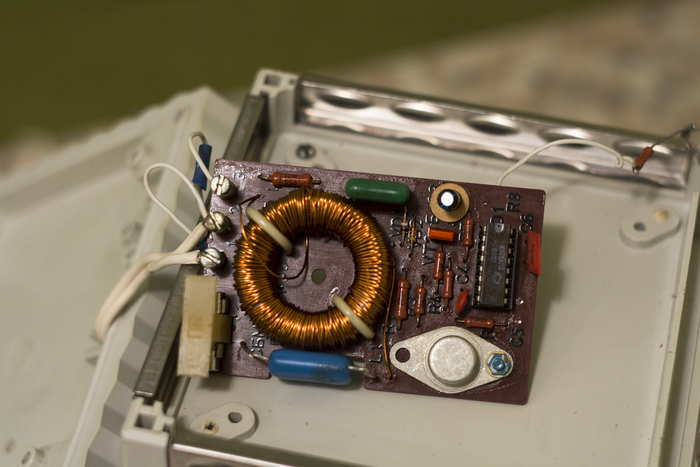

Внутри такая плата, фото с уже заменённой К145АП2.
Изначально микра датировалась 90м годом. Так же эта схема чувствительна к фазировке, фаза всегда должна идти к первому зажиму, иначе работать не будет. Второй зажим держит одну сторону нагрузки и ноль, а третий вторую сторону нагрузки.

Обратная сторона платки.

Ну и по традиции видео с демонстрацией работы

Спасибо за внимание, жду вашего мнения в комментариях.

Привет.

Возвращаюсь к описанию своих пенных поделок.

Сегодня напишу о своих первых экспериментах и как они видоизменялись. Увы, без видео и фото, так как в творческом порыве не до телефонов и всего вот этого.

Вдохновившись коротеньким видео небезызвестного блюстителя юриспруденции, после финских свеч и бензопилы решил предметнее проработать тему винтового сверла и фена. Увы, сделать 2 симметричных забура с первой попытки не получилось. Так что результат получился весьма "дырявым".

Вторая попытка получилась успешной, но к ответу на вопрос зачем? не привела.

Плана и идеи у меня не было изначально, только искреннее желание что-нибудь сжечь. В итоге, получилось красиво и прикольно, но весьма бессмысленно.

Сразу делать столики не захотел, так что пришлось оправдывать свои старания уже по ходу развития пьесы.

Первым этапом был внешний вид.

Так как слово Yakisugi является своеобразным лейтмотивом моего творчества, то сразу перешел к формированию каноничного угольного рисунка. Кстати, лак из баллончика прекрасно схватывает верхний слой и не дает обугленному дереву крошиться! Внутрянку стараюсь не осквернять и просто зачищаю карщеткой.

Дальше начались игры со светом.

Что не говори, калабашки получились очень уютными и аутентичными, так что теплый свет лампочек теслы явно идет им на пользу.

В итоге проработал 2 варианта: Первый - с штатной лампочкой и кабелем с вилкой, Второй - с локальным светодиодным фонариком на батарейках.

Светодиодный фонарик из тех, что идут как альтернатива подсветки на кухню, вполне себя оправдал.

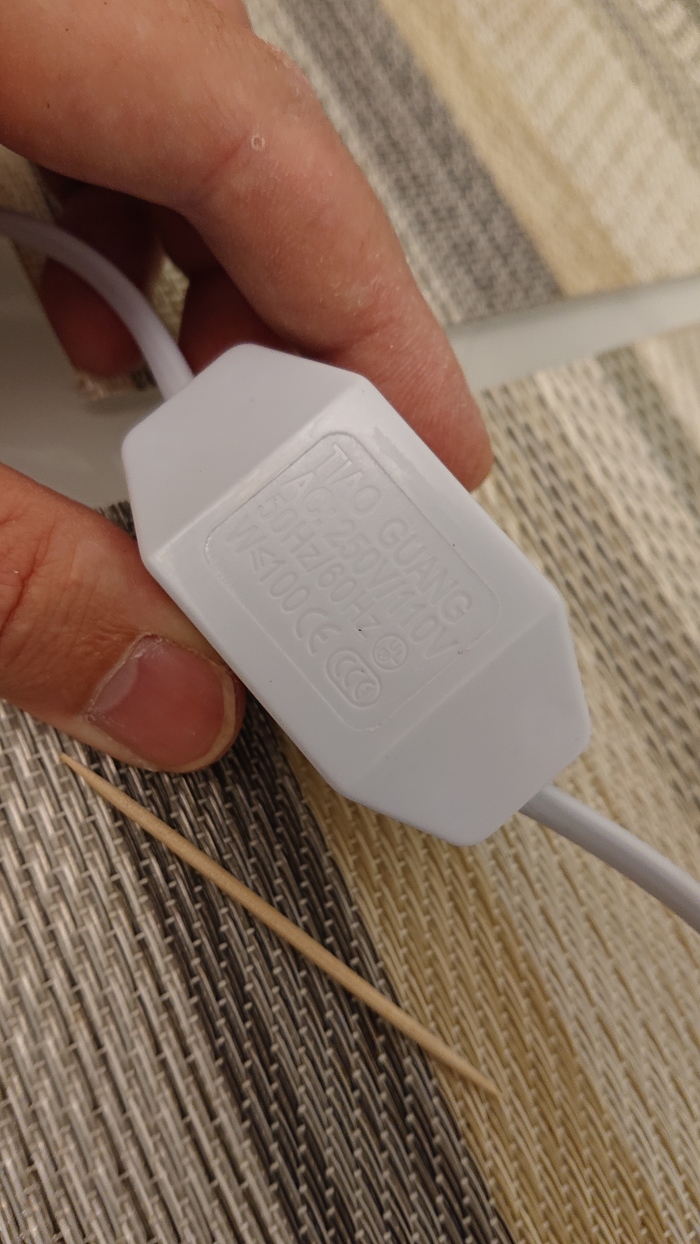

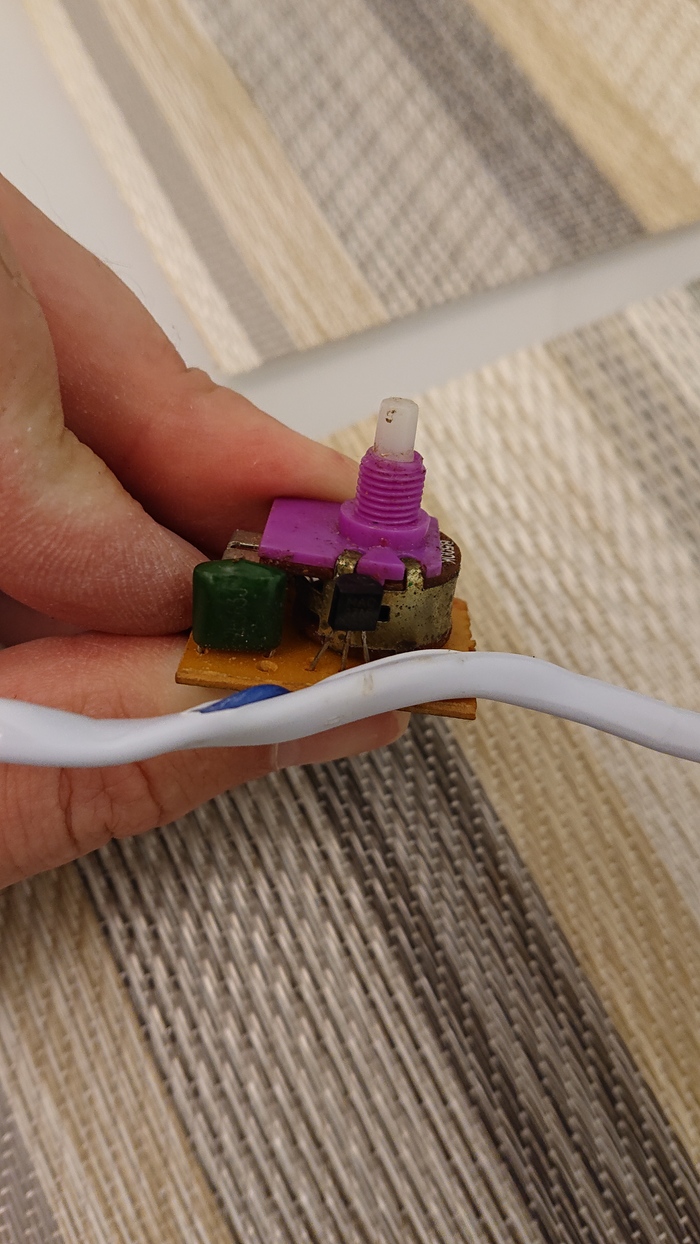

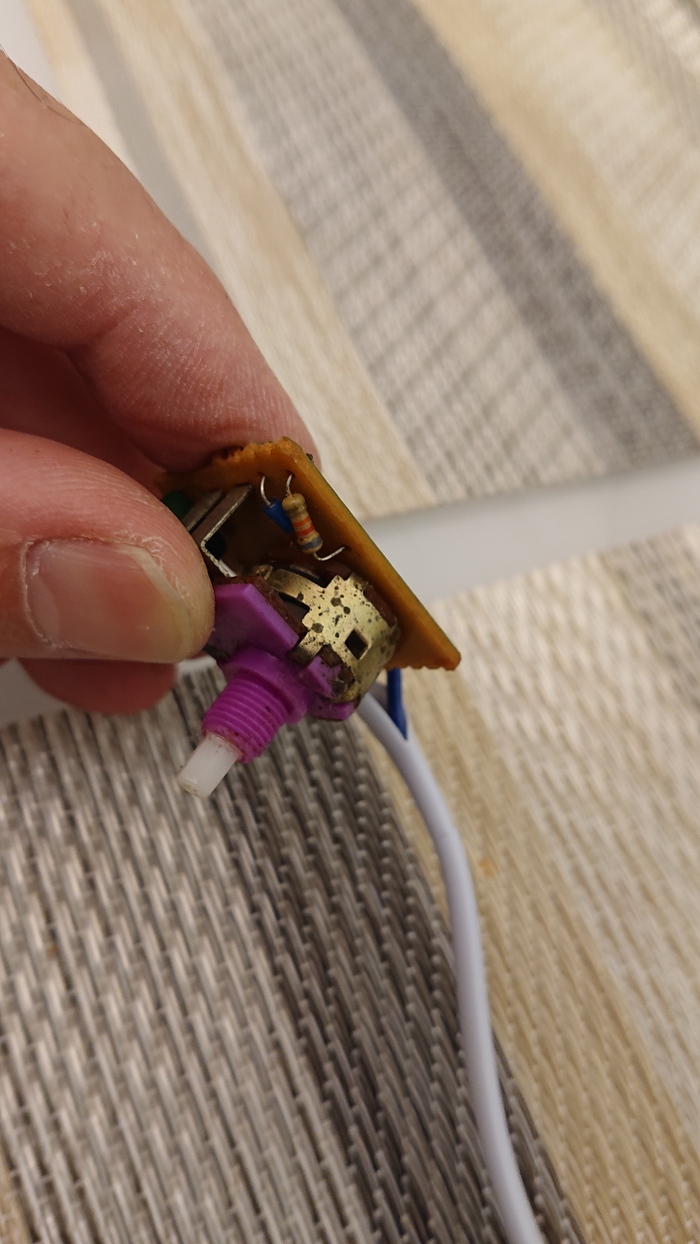

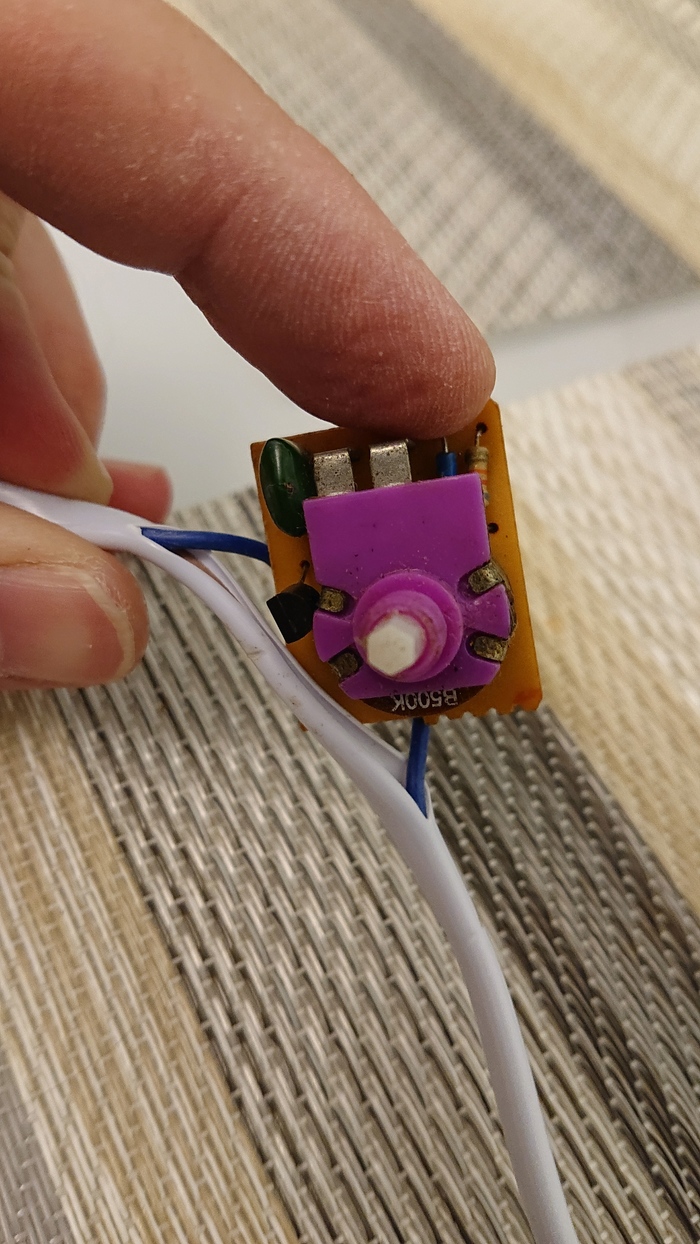

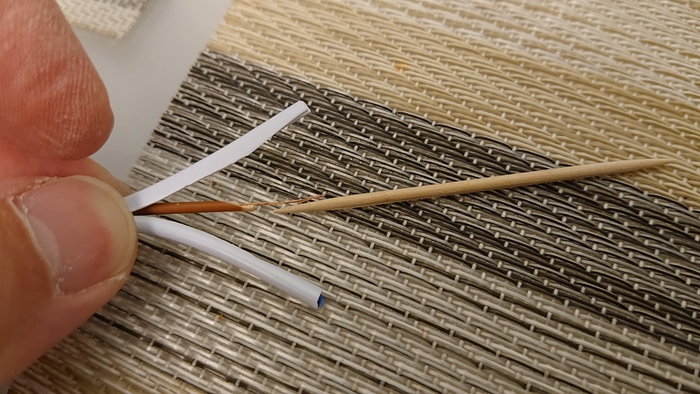

А к кабелю приделал диммер. Вот только экземпляр за 600 рублей с Озона весьма заметно гудит и пока что никак визуально не оформлен - буду дорабатывать.

П.С. Не корите за белый фон - готовил материалы для Ozon-а.

Попробовал размещаться на нем параллельно с поиском диммера, но, то ли сделал я это на том же уровне, что и все остальное, то ли товары ручной работы не в фаворе у маркетплейсов.

Идею со "скобами" из проволоки также честно скомуниздил. По задумке должна была получиться "шнуровка", но 2мм проволока поддалась только молотку)))

П.П.С. Если этот пост не смешают с какашками за растекшиеся мысли автора, то следующий хочу посветить маркетплейсам, где фанатики и рукоблуды разного уровня выставляют свои творения.

Отдельно попробую рассказать про Etsy и то, как этот сайт в мгновение ока рушит осознание своей значимости, толсто намекая на то, что ты живешь в ***чей стране третьего мира ПОД САНКЦИЯМИ!!!

Господа электрик из жэка и многочисленные менеджеры из магазинов электрики мычат и пожимают плечами, поэтому дайте, пожалуйста, совет!
Решила заменить старую люстру на три лампочки (не то чтобы прям решила, скорее пыталась снять плафоны для чистки и случайно оторвала патрон с мясом), затем включила свет (не от великого ума) и сломался еще и диммер. Заказала люстру на пять ламп, к ней филаментные лампочки по 8 Вт и диммер, согласно рекомендации вышеперечисленных господ, на диапазон от 40 до 400 Вт.
Пришел электрик, все установил, но филаментные лампы на минимальном повороте диммера горели почти на полную яркость. Электрик вкрутил вместо одной из них старую лампу накаливания, после этого все 5 ламп начали диммироваться как надо, и ушел.
Выглядело это неприятно, да и филаментные лампы давали на минимальной мощности какой-то белый свет, поэтому я вкрутила в люстру 5 обычных ламп накаливания, причем (важно) именно тех, которые выкрутила из старой люстры.
И тут мы подошли к проблеме: 5 ламп накаливания на максимальном повороте диммера светят более тускло, чем старая люстра на три лампы со старым диммером.
Что за фигня? В чем может быть проблема? Не похоже, что диммер не тянет суммарную мощность ламп: 5 ламп по 60 Вт даже с запасом укладываются в заявленную максимальную мощность диммера.
Может ли быть проблема в новой люстре? Сижу впотемках и не могу решить, то ли диммер возвращать, то на люстре повеситься :D

В продолжение  Диммируемые лампы 220в и диммер для них

В исходном посте была описана проблема с диммируемыми светодиодными лампами "Uniel Яркая Диммируемая" 220 вольт. Фото лампы в исходном посте. Лампы на тот момент были единственными диммируемыми с цоколем GU5.3 в зеленом магазине. Цена так же была минимальна по сравнению с другими продавцами. Лампы использовались с недорогим семисторным диммером. Как результат были постоянные выходы из строя ламп и недостаточная степень регулировки яркости.

Из комментариев полезной информации извлечь не удалось.

Сделано было две не связанные друг с другом вещи:

1. Использован дорогой диммер с отсечкой по заднему фронту

2. Лампа запитана постоянным током после выпрямителя.

Расскажу по порядку.

1. На Али куплен относительно дорогой диммер с отсечкой по заднему фронту "trailing edge". Схема внутри весьма сложна, деталей десятки. Фото нет, извините. Включение производится плавно - это видно по нарастению яркости галогенок. Ключевой элемент, вероятно, полевой транзистор. Галогенки диммируются нормально, но потеряли в максимальной яркости. Плавное включение привело к тому, что светодиодные лампы включаются не сразу и не одновременно. Проходит порядка 1 секунды пока одна за одной лампы включатся. Минимальная яркость стала меньше, чем с симистроным диммером, но не сильно, думаю где-то 30-40%. Выходов из строя ламп не было. Диммер поставлен в штатное место эксплуатации.

2. Собрана вот такая схема

Использован дешевый семисторный диммер с отсечкой по переднему фронту.

Результат:

- яркость регулируется практически от 0

- лампа из строя не выходит

- треска, мерцаний, задержек включения не замечено

Полагаю, что такую схему можно использовать с этой моделью ламп и получить весьма качественный результат. Изменение яркости почти не отличается от того, что мы имеем с галогенками при штатном включении.

На фото лампа светится не сильно, где-то 10%. Напряжение на лампе порядка 10 вольт. Диоды Д226Б. Конденсатор электролитический которому много много лет. Там может и не 150+30мкф. Полагаю, что детали можно сильно варьировать. С конденсатором 10мкф результаты плохие: мерцание, треск, практически отсутствие регулирования яркости. Полагаю, что тут нужно 100мкф и выше. Резистор 1.5кОм защищает диодный мост от скачка тока при включении, можно заменить на близкий по номиналу, мощность рассчитать в зависимости от мощности лампы. У меня - то что попалось под руку. 2вт греется. Максимальный ток лампы 25мА.

Предполагаю, что в лампах выходили из строя диодные мосты из-за пиков тока заряда конденсатора в схеме лампы при открытии симистора на каждой полуволне.

Осцилографа нет, так что что там с формами как снаружи так и внутри сземы лампы посмотреть не могу.

Что дальше... в моем случае  доступа к фазе и нулю нет. Вероятно буду пробовать вытянуть провода от ламп через посадочные места ламп в натяжном потолке и если это выйдет запихну туда же на потолок по подобной схеме на каждую группу ламп.

Все  еще надеюсь на помощь сообщества с поиском даташита на микросхему ШИМ контроллера лампы.

И да, тестеру много много лет... И он мне все равно нравится.

Идея была регулировать яркость освещения диммером поставив диммируемые лампы в натяжной потолок. Идеально было бы не тратить кучу денег и использовать галогенки, но они очень греются и не рекомендованы с натяжным. Вышло плохо.

Использованы вот такие лампы:

и простейший диммер из магазина с зеленой вывеской.

Нагрузка в каждой линии от 3 до 8 ламп, т.е. "минимальный ток" тут явно превышен. Диммер что с одной, что с 10ю лампами дает одинаковый результат, отсылки на недостаточность тока удержания семистора пожалуй на состоятельны.

Напряжение в сети 232-235 вольт.

Проблема 1. Регулирует яркость от где-то до 50% до 100% (с галогенкой от 0 до 100%)

Проблема 2. Лампы выходят из строя на любом уровне яркости меньше 100%. Взрываются, просто гаснут, иногда выбивает автомат. Выход из строя почти всегда предваряется морганием лампы. Из порядка 40 ламп заменено порядка 30. Покупались в разных магазинах, в разное время. Пруфы есть, лень прилагать.

Надписи на микросхеме:

2692-300

1GX030

839MC

Мост TL10F, диод E1J

Конденсаторы и резистор по схеме после моста не читаемы.

Вопросы:

- помогите идентифицировать микросхему и найти даташит (гугль не помог).

- какой диммер использовать (модель, тип диммирования или др. ) под эти лампы чтобы и диммировались хорошо и не выходили из строя.

Конечно, идеально было бы перейти на постоянный ток и ШИМ, но тут уже все провода запрятаны. Доступные концы это на потолке фаза-0 на лампы и в стене разрыв фазы на выключетель/диммер.
