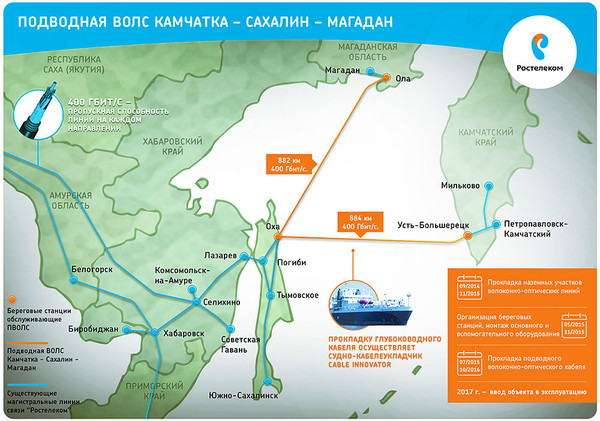

Первоначально планировалось, что за лето 2015 года будут выполнены все работы по проекту и проложены обе ветки ПВОЛС, в Магадан и на Камчатку.

Но Охотское море оказалось негостеприимным и не приняло весь кабель. Погодные условия и рельеф дна не позволили проложить обе ветки за один сезон. И вот, в конце мая, Сable Innovator прибыл к нам в город, чтобы взять на борт часть команды и специалистов от компаний-заказчиков «Ростелеком» и «Huawei».

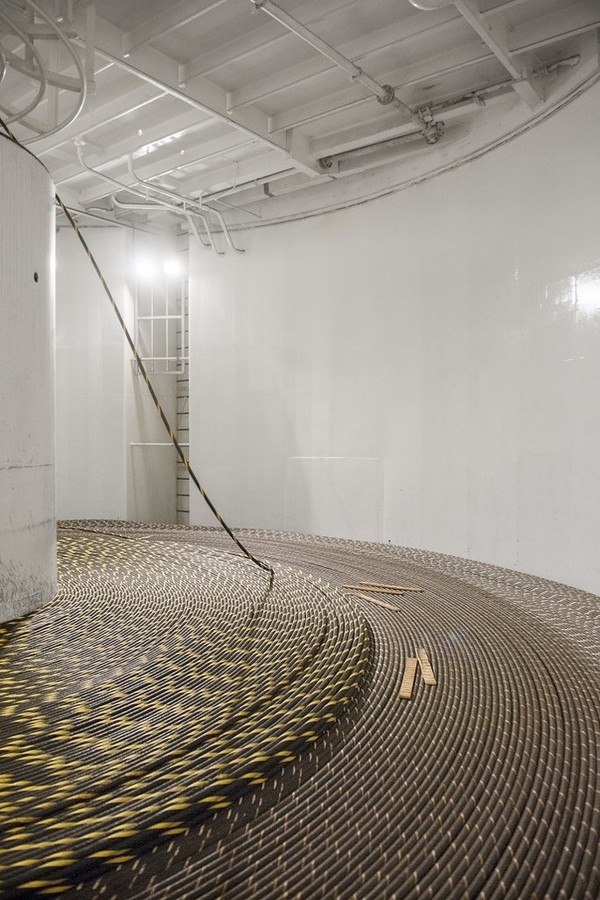

На судне имеется 3 трюма для кабеля — танка, их вместимости хватит проложить кабель на пол земного шара.

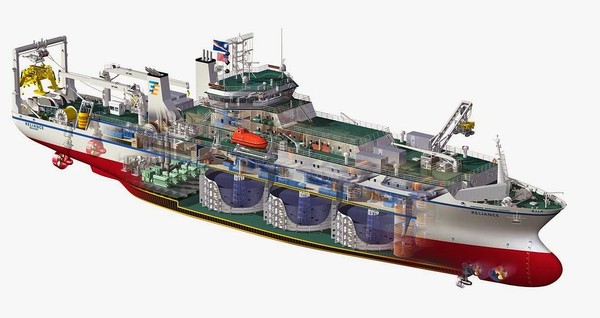

Схема устройства подобного корабля:

Для прокладки под водой используется 2 устройства — Плуг и Робот. Плуг опускают с кормы и волокут за кораблем. Он пропахивает на дне моря траншею и в нее закладывает кабель. Плуг это основной инструмент. А вот робот используется уже в экстренных случаях, когда на дне моря скалы, когда кабель оборвется и потребуется найти его конец, и для ремонта подводных кабелей.

Прокладка. Тут все просто. На дно, с корабля, опускают плуг и включают малый вперед. Он роет траншею, в нее закапывается кабель.

Разница с гифкой лишь в том, что под кораблем глубина пару километров.

Если все прошло хорошо и кабель дотянули от берега до берега, то его подключают к береговой станции. А от станции уже, по старинке, проводами тянут интернет до потребителя.

В Магадане у Ростелкома все сложилось успешно. Кабель протянули, полгода тестировали и сейчас продают быстрый интернет всем желающим.

По последним сведениям с 7 июня 2016 года, кабель был подключен к береговой станции в Усть-Большерецке и прокладка кабеля до Сахалина должна закончиться 22 июля. Значит, шанс, что в следующем году на Камчатке появится нормальный интернет очень высок.

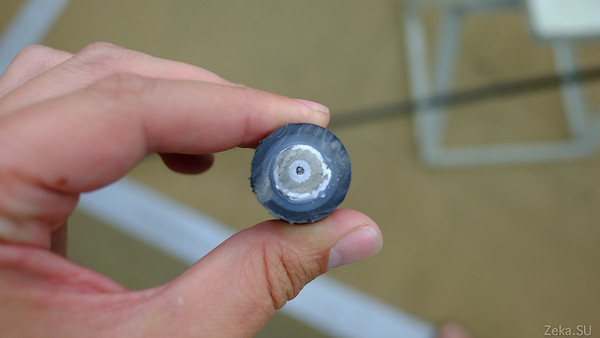

А вот, собственно, подводный оптический кабель в разрезе. Состоит из нескольких защитных оболочек, из пластика, несущих стальных или алюминиевых проводов и в самой середине находятся оптические волокна:

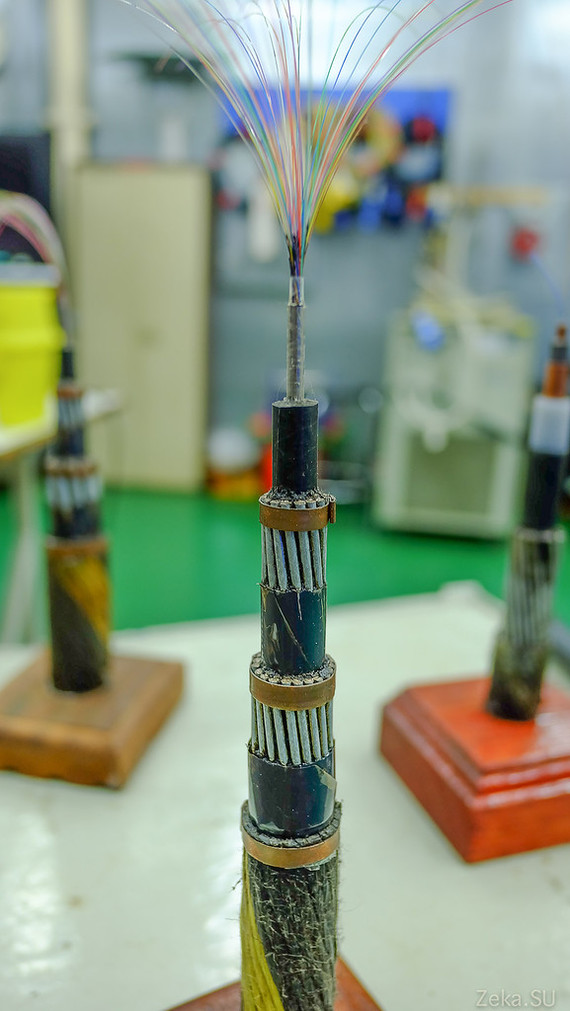

Если быть кратким и лаконичным то это устроено так: оптические волокна находятся внутри алюминиевой, медной, пластиковой трубки, иногда залиты смазкой. Трубка обернута изолирующим материалом или залита полиэтиленом. Все это оборачивается стальными армирующими нитями, которые обернуты водонепроницаемой оболочкой, например из полиэтилена. Иногда используется несколько слоев несущих тросов. Как на приведенном фото. Думаю так нагляднее:

Ростелеком прокладывает практически такой же кабель, с единственным отличием: в нем проложено всего 4 нитки оптоволокна. Но этого должно хватить на ближайшие годы, потому как аппаратура уплотнения позволяет передавать по этому кабелю поток до 8Тбит/с. Чего должно хватить на эти регионы с лихвой на ближайшие нцать лет. Естественно там будет ходить гораздо меньше трафика, так как потребителей в этих районах немного и им не требуется подавать максимальный поток.

Далее мы посмотрим на плуг. Его опускают в воду, на глубину до 2.5 км и на этих лыжах он волочится на канате по дну за кораблем.

На нем есть камеры и несколько подвижных элементов, для регулирования глубины вспахивания.

Вот этим зубом, он вспахивает дно на глубину 1-1.5 метра и в траншею укладывается кабель.

Чувак рассказывал что в Охотском море, при прокладке кабеля к Магадану было сложно. То плуг тонул в огромных отложениях ила, то натыкался на скалы и даже пару раз ломался. Пришлось доставать, варить, чинить. В общем натерпелись по полной. Добавьте к этому еще холодную погоду.

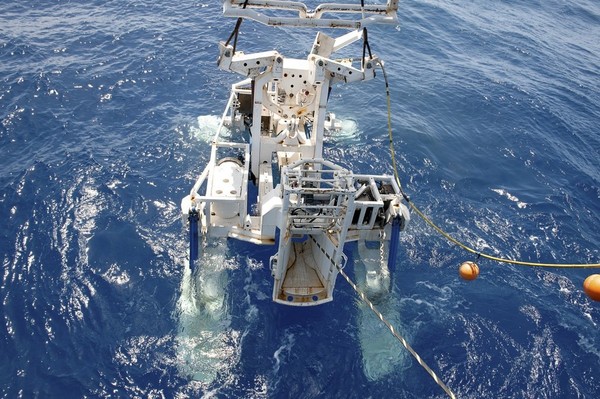

Так выглядит подобный плуг, отправившийся в глубины океана.

Теперь перейдем к роботу.

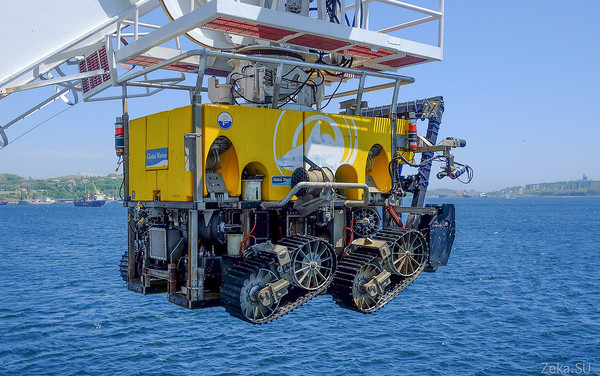

Подводный управляемый аппарат. Его применяют для тонких работ с кабелем. Для прокладки на каменном дне и поиску порывов кабеля.

Робот оборудован камерами, умеет сам плавать под водой и ездить по дну. На борту имеются гидромониторы, для размывания грунта, или наоборот, чтобы засыпать кабель грунтом.

Согласитесь – красавец . У нас в стране таких точно нет.

Конечно жаль, что в такой большой стране нет судов подобного класса, но собственно у страны и нет задачи по прокладки океанских кабелей. Для форсирования рек и заливов достаточно боле простых технических средств. Подобные работы наверное могут делать военные, но военные выполняют только работы направленные на обеспечение безопасности страны. А тут уже другое.

Источник: https://geektimes.ru/post/279124/.
