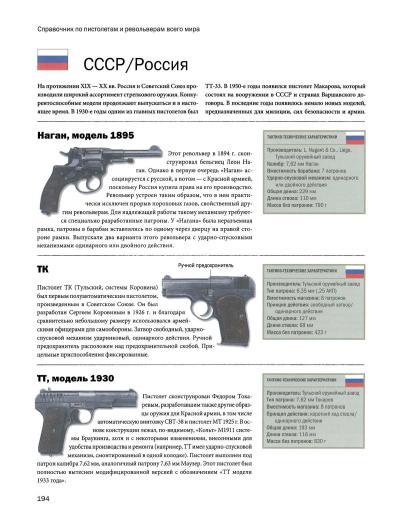

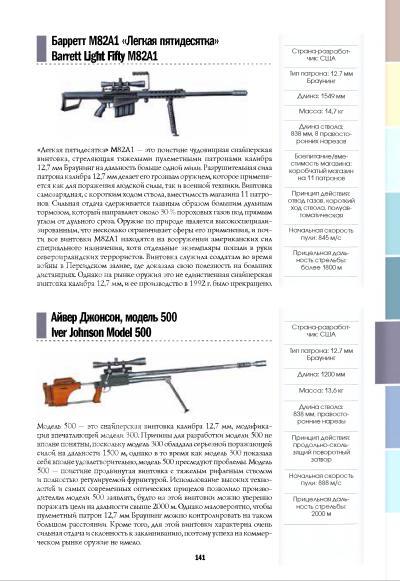

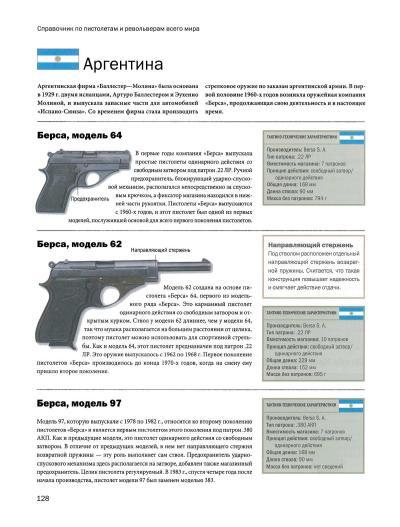

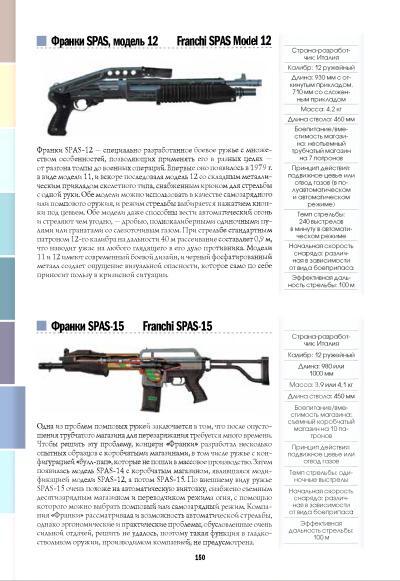

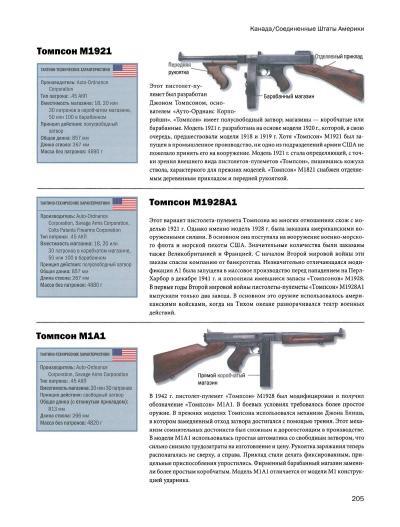

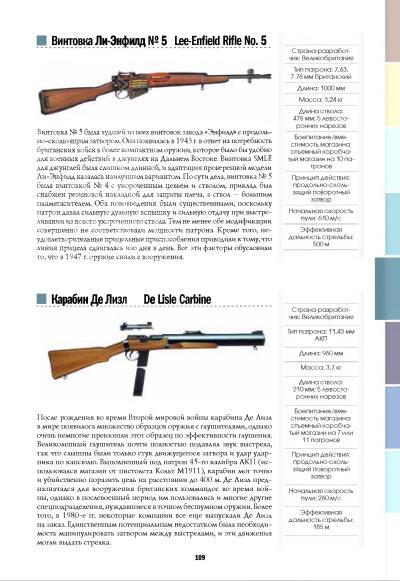

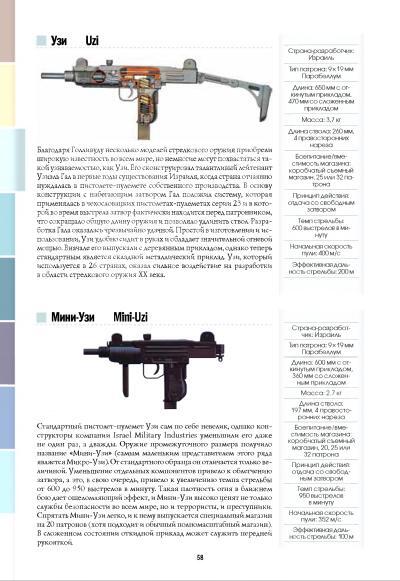

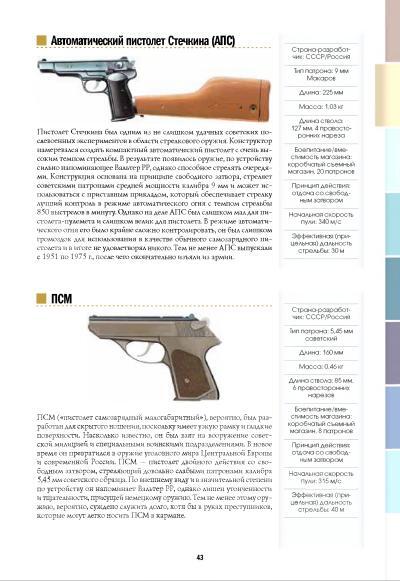

Энциклопедии стрелкового оружия

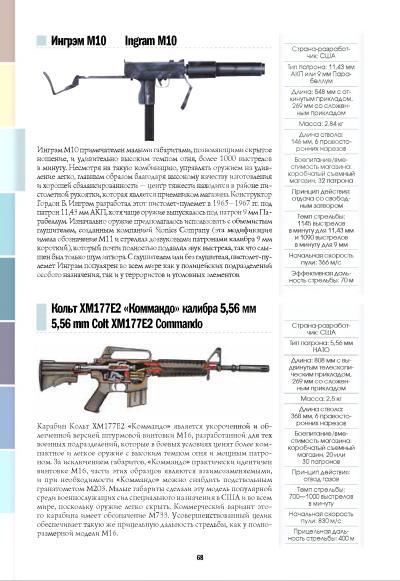

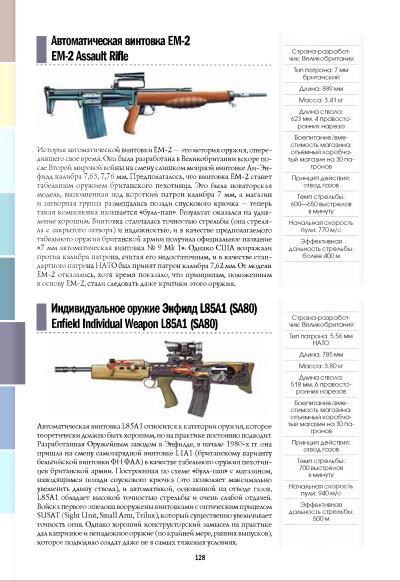

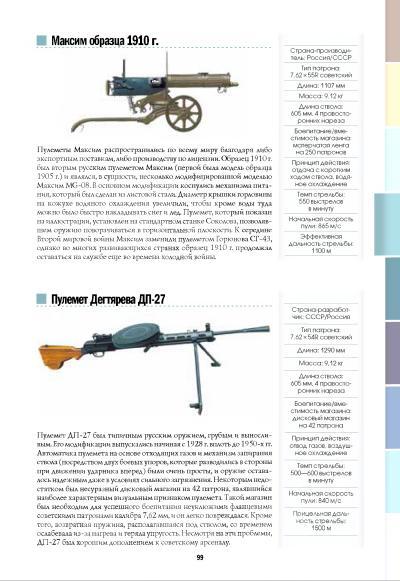

Энциклопедия огнестрельного оружия. От 1914 г. до наших дней
PDF | 29 МB | 161 стр.

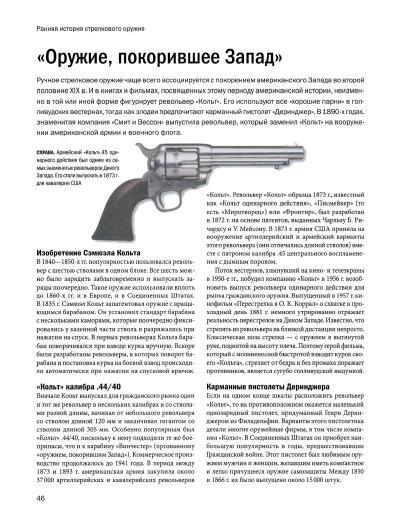

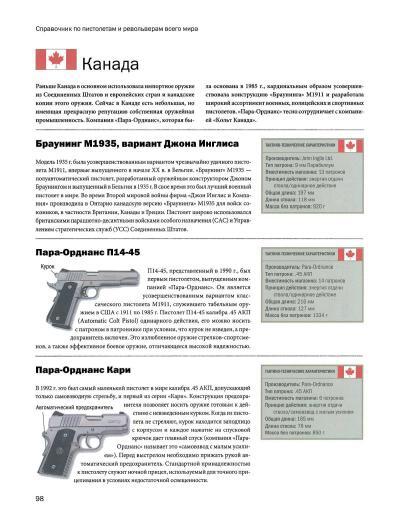

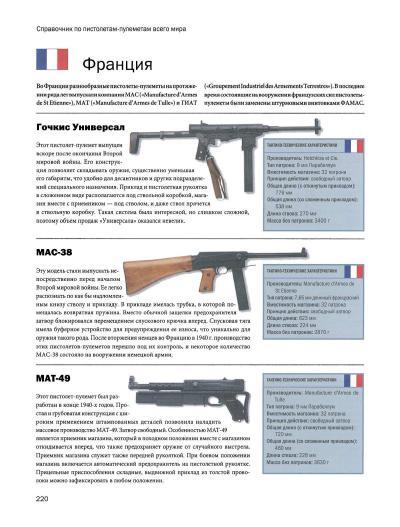

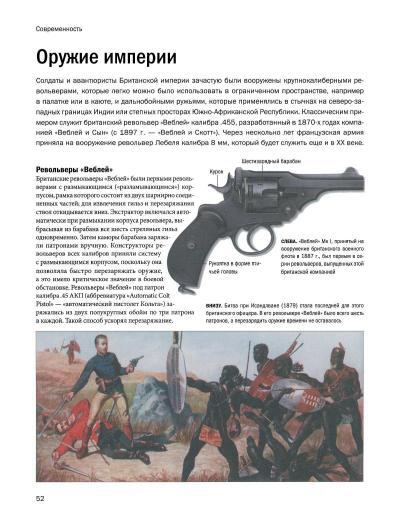

Энциклопедия пистолетов, револьверов и автоматов
PDF | 56 МB |258 стр.
Цветные иллюстрации
Показать полностью
29
0 просмотренных постов скрыто
Крупнокалиберный пулемет W-85 (Китай)
Крупнокалиберный пулемет W-85 (Китай).
Крупнокалиберный пулемет W-85 на первый взгляд очень похож на крупнокалиберный пулемет Тип 77 , но всё же есть некоторые отличия, такие как очень толстая газовая трубка под стволом (которая скрывает обычный газовый поршень, в отличие от беспоршневой системы Type 77 и Type 85 ), а ствольная коробка имеет прямоугольное сечение, тогда как ствольные коробки Type 77 и Type 85 имеют более или менее трубчатую конструкцию.
Крупнокалиберный пулемет W-85 (Китай).
W-85 строился параллельно с Type 85.HMG на конкурсной основе, но проиграл в испытаниях НОАК. Судя по всему его сохранили чисто для коммерческих целей, поскольку корпорация NORINCO продала на экспорт несколько бронемашин, вооруженных «12,5-мм пулеметом W-85». Недавно в китайских изданиях появилась информация о «новом» 12,7-мм танковом пулемете QJC 88, который внешне в точности повторяет танковую версию W-85.
Крупнокалиберный пулемет W-85 представляет собой газоотводное оружие с воздушным охлаждением и ленточным питанием, работающее только в автоматическом режиме.
Пулемет Дшк
Его конструкция во многом основана на советском крупнокалиберном пулемете ДШК/китайском Type 54, хотя есть много различий в различных подсистемах.
Крупнокалиберный пулемет W85 (КНР)
В W-85 используется длинноходный газовый поршень, расположенный под стволом. Поршень жестко прикреплен к затворной раме, несущей на себе компактный затвор (затвор). Систему запирания можно охарактеризовать как «перевернутый» откидной замок Дегтярова/Кьельмана, в нем используются две поворотные створки, по одной с каждой стороны затвора, для прорезей в стенках ствольной коробки.
Крупнокалиберный пулемет W85 (КНР)
Модуль подачи представляет собой съемный блок, прикрепленный к верхней части ствольной коробки. Он управляется поворотным рычагом, который выступает вниз с правой стороны подачи. Вилкообразный нижний конец рычага входит в зацепление с возвратно-поступательной рукояткой заряжания, прикрепленной к затворной раме. Подача осуществляется с левой стороны.
Крупнокалиберный пулемет W85 (КНР)
W-85 может устанавливаться как на универсальную треногу, так и на автомобильные (танковые) крепления.
Характеристики W-85:
Принципы работы: Отвод пороховых газов, запирание раздвижными боевыми упорами
Калибр: 12,7×108
Масса: 18,5 (ружье) + 17,5 (тренога)
Питание: ленточное
Скорострельность: 550-600 выстр/мин.
Начальная скорость пули: 800 м/с
Масса: 18,5 кг.
Длина: 1995 мм.
Патрон: 12,7×108 мм.
Показать полностью
5
Пистолет Gwinn Firearms Bushmaster Arm Pistol (США)
Пистолет Gwinn Firearms Bushmaster Arm Pistol (США).
Пистолет Bushmaster Arm (также иногда обозначается, как Bushmaster Armpistol) — интересное оружие, появившееся примерно в 1972 году. Он был основан на пистолете пулемёте IMP-221, также известном как GUU-4/P. IMP-221 был задуман в 1968 году как компактное оружие индивидуальной защиты для пилотов ВВС США. Это было компактное автоматическое оружие булл-пап, стрелявшее патронами калибра .221 Fireball. После первоначальных испытаний ВВС США отклонили этот проект, но его концепцию подхватил Мак Гвинн из Gwinn Firearms, США.
Bushmaster Arm Pistol
Гвинн взял базовую компоновку булл-пап IMP-221 без приклада и адаптировал её к более крупным и мощным боеприпасам .223 Rem, а также использовал как можно больше компонентов AR-15/M16 для снижения себестоимости.
Получившееся в результате оружие, получившее обозначение «пистолет Bushmaster Arm», было запущено в производство в 1972 году.
В начале 1980-х годов компания Gwinn Firearms изменила название на Bushmaster, оставив пистолет Armpistol в производстве до 1988 года. За эти годы производились немного изменённые версии, которые отличались предохранительными устройствами, материалом верхней части ствольной коробки и расположением рукоятки заряжания.
Пистолет-пулемет Individual Multi-Purpose Weapon IMP-221
Ограниченное количество версий Bushmaster Armpistol для выборочного огня было произведено до 1986 года, в то время как в США всё ещё было законно производить полностью автоматическое оружие для гражданского потребления.
Пистолет Bushmaster Arm имеет компоновку булл-пап с магазином за пистолетной рукояткой и его рукоятка может поворачиваться вокруг ствола влево или вправо примерно на 40 градусов.
Bushmaster Armpistol оснащен газовым приводом с газовым поршнем с длинным ходом и поворотным затвором типа AR-15.
Пустые гильзы выбрасываются через отверстия в верхней части ствольной коробки.
В ранних версиях рукоятка заряжания располагалась сверху, в более поздних серийных версиях она была перемещена на левую сторону верхней части ствольной коробки.
Gwinn Firearms Bushmaster Arm Pistol
Было три версии ручного предохранителя: самые ранние экземпляры имели предохранительный рычаг над спусковым крючком, с левой стороны от спускового механизма, в последующих версиях предохранительный выключатель устанавливался внутри спусковой скобы перед спусковым крючком, а пистолеты позднего производства имели предохранитель типа AR-15 за кожухом магазина, с левой стороны нижней части ствольной коробки.
Боеприпасы подаются из коробчатых магазинов типа M16/AR-15.
Прицельные приспособления поворачиваются вбок в соответствии с предпочтительной позицией оператора при стрельбе (с левой или правой руки).
Gwinn Firearms Bushmaster Arm Pistol Armpistol (США)
Характеристики Gwinn Firearms Bushmaster:
Полное текстовое имя: Gwinn Firearms Bushmaster Arm Pistol /Армпистолет (США)
Патрон калибра: 5,56x45 НАТО, .223 Remington
Общая длина: 524 мм.
Длина ствола: 295 мм.
Масса в снаряженном состоянии: 2,38 кг.
Емкость магазина: 10, 20, 30 патронов
