Лазерная маркировка, гравировка, резка, полировка. От хобби до бизнеса. Пост 3. Глубина гравировки на оптоволоконнике
(Новый пост будет более душным, даже токсичным, как инфоповод для крафта агрессии инфоцыган и спидранеров в этих ваших интернетах.... Грамманаци, поправьте ашипки)))
Очень грамотный вопрос задал @mefi73 в первом посте: На какую глубину лазер сможет углубиться в металл?
Ответ для ЛЛ: зависит от мощности и типа источника, а также линзы, но на моем опыте - до 8 мм.
Ну а теперь эксперимент для источника MOPA fiber laser 30Вт и линзы F160. Ниже описание в виде смести текста, фото и видео. Эксперимент проводился над деталью Д16Т, предварительно обработанной на фрезерном станке и состаренной в течении 8 месяцев (@hot.bot, специально для тебя описываю поподробнее)

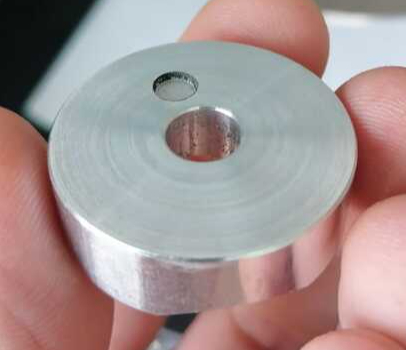

Берем заготовку из Д16Т толщиной намного больше глубины прожига (изначально там было одно, центральное, отверстие, но про измерения вспомнил уже после первого этапа экспе(и)ри(е)мента)

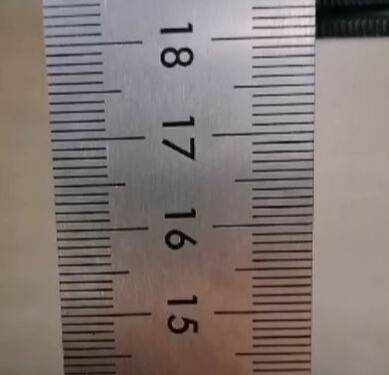

Выставляем заведомо известное фокусное расстояние
Выбираем максимально быстрый режим гравировки (тут мы забиваем на качество выпиливания материала, перегрев и точность, там главное скорость и глубина)
Для тех, кому было лень смотреть видео: гравируем мы до тех пор, пока лазер хоть что-то гравирует. В видео четко виден выход из фокуса и холостые ходы. У меня вышло чуть больше 200 проходов и около 4 минут.

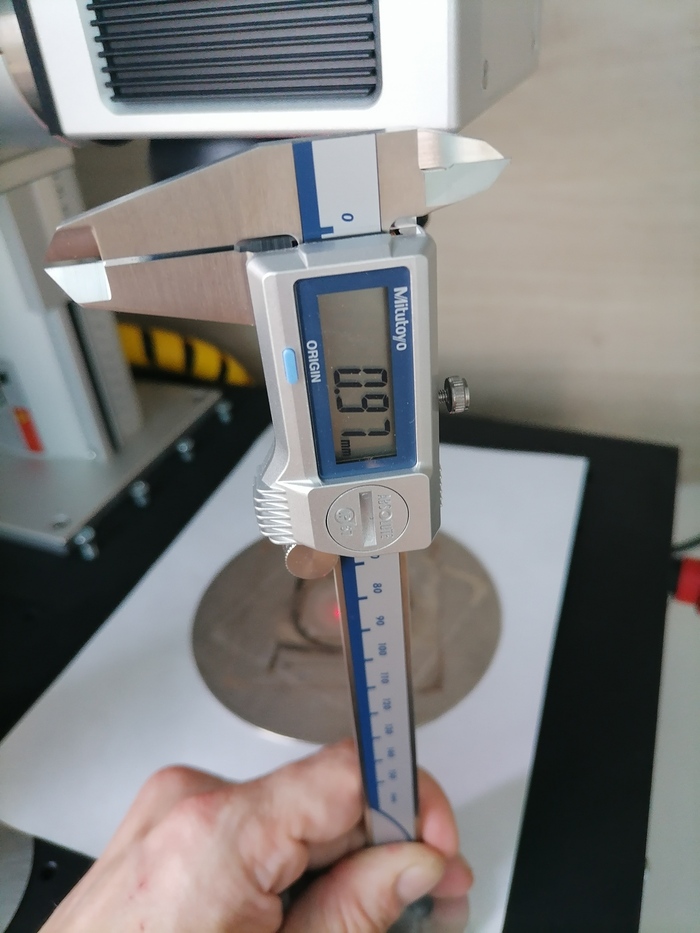

По завершении сего процесса снимаем деталь и производим измерение:
И тут еще немного подробностей для тех, кто в теме: диаметр круга для гравировки: 5 мм (для того, чтобы уместился щуп штангеля) , траектория - сплошная змейка (луч не прерывается), время гравировки около 4 минут (частоту, ширину импульса и мощность говорить не буду, сами знаете почему) .
2. Повторяем эксперимент из расфокуса.
Объясню. Лазер работает максимально эффективно, когда работает в фокусном расстоянии. Если работа происходит не в фокусе, то в лучшем случае лазер материал не тронет, в худшем - перегреет/сожжёт к херам. Но у фокусного расстояния есть пределы работы. В границах этих пределов лазер работает, но менее эффективно (меньший съем материала, большая площадь воздействия, чем необходимо и пр.) но работает.
Следующий этап заключается в том, что я устанавливаю расстояние от головы лазера до заготовки меньше на то же расстояние, что глубина гравировки на нормальном режиме (а там сняло 0,97 мм).
Ну тут я был готов заранее и уменьшил расстояние не на 1, а на 2 мм.
Повторяем процесс:

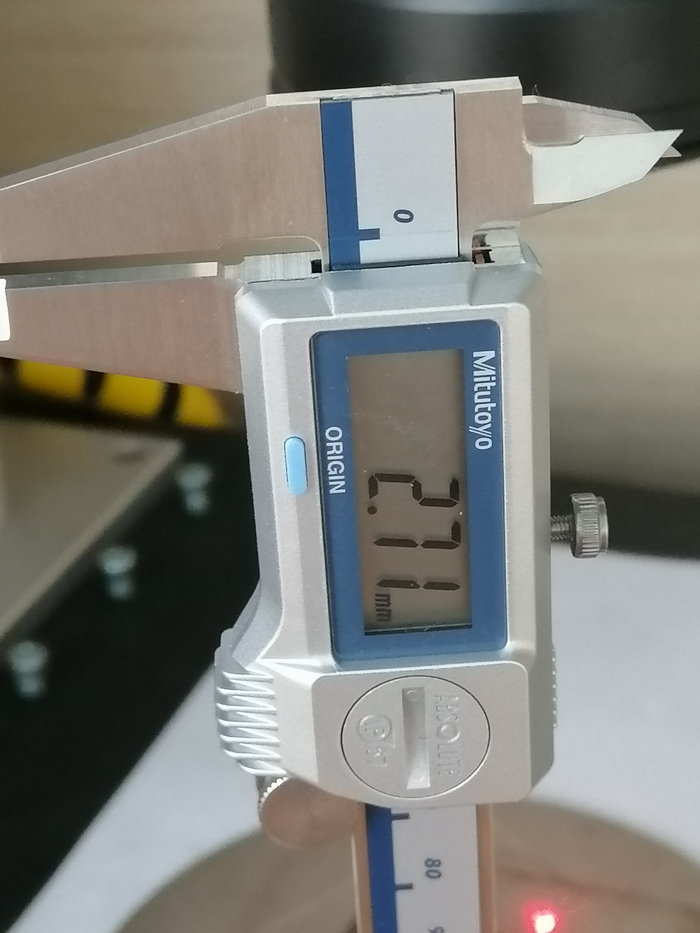

Аналогично по окончании сего непотребства производим измерение (и охреневаем)
Оценили разницу?
Но и это еще не все.
Нижние и верхние лимиты от фокуса лазера отличаются! И в следующем посте будет последний тест.
Да, да, там пробивается дно.
