Всем привет!

Попросил меня, мой товарищ, поглядеть планшетик. Типа, не заряжается.

Купил он его в магазине на букву Ю... Распродажа хлама была, и он его урвал за целых 300 рублей. Зуфра, какая-то белая...

Я этот планшетик проверил. Было КЗ (короткое замыкание) на входе цепи питания, но если аккум зарядить, то планшет вполне, очень даже, полностью исправен.

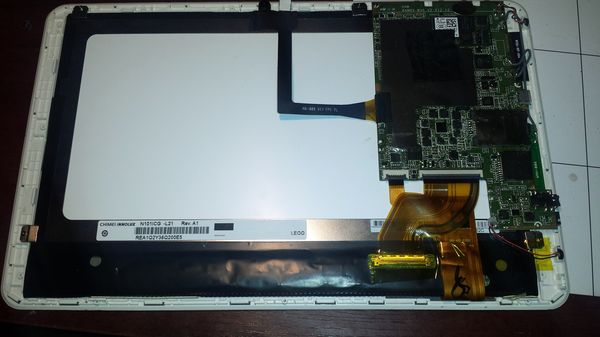

Будем потрⱯшить аппарат.

Подаем 5 вольт на зарядку и видим, что вот эта микруха начинает жрать 10 Вт (5В*2А).

Глянем ее название.

Обычный I2C КП (контроллер питания). Ховнышки из него полезли. Вон, там на верху, коричневое....

Берем паяльный фен и снимаем его.

Я-то думал, что Ща перекатаю, почищу и ГУД будет, но не тут то плавал...

Сами дорожки на КП прогорели... Сморим по даташиту на эту микруху и видим, что выгорела цепь входного питания...

НУ и черт с этой микрухой, у нас другие планы.

Целью данного колхоза, является тот случай, когда микруху неКупить/леньЖдать/неУмеюПаятьБГА/иТакСойдет.

В моем случае "и так сойдет".

Берем микруху для заряда литиевых аккумуляторов.

ОЧЕНЬ ВАЖНО СОБЛЮДАТЬ РЕЖИМ ЗАРЯДА ЛИТИЯ, ИНАЧЕ МОЖЕТ ПИЗ,АНУТЬ (выделение ударной силы, тепла и света)!!! (извините за мат) КИСТЬ РУКИ ОТ.УЯРИТ ИЛИ КВАРТИРУ СЖЕЧЬ МОЖЕТ К ЧЕРТЯМ!

БУДЬТЕ ОЧЕНЬ АККУРАТНЫ С ЛИТИЕМ!

Процесс заряда лития очень сильно отличается от заряда "пальчиковых" никель-металлогидридных аккумуляторов. По-этому, просто на 5 вольт литий не приткнешь.

У этой микрухи, радиатор отвода тепла находится на днище.

Зачищаем "на земле" подходящий участок для микросхемы и залуживаем радиатор у микрухи, и площадку, куда будем ее припаивать.

Припаиваем феном на плату и собираем по следующей схеме.

Плюс взял от микроюсби. Диод, между плюсом и минусом, для защиты микрухи. На выходе, аккум можно не защищать, ибо у этого аккума уже есть защита внутри от КЗ. Если бы не было, то ОБЯЗАТЕЛЬНО НУЖНО АККУМ ЗАЩИЩАТЬ ОТ КЗ, ИНАЧЕ ПИЗ.АНЕТ.

Подпаиваем на соплях светодиоды, для проверки индикации процесса заряда и завершение процесса.

Шуршит как надо.

Отпаиваем "сопли" и собираем все обратно в корпус.

Не удобно, ибо андроид не говорит, что планшет заряжается, да и колхозить "говорилку для андроида" не дело 5 минут.

Просверлим отверстие в корпусе и вставим светодиод, который показывает процесс "идет заряд". Когда аккум будет заряжен, светодиод потухнет.

Все работает, все шуршит и теперь заряжается.

Кому не терпится задать вопрос, можете на почту писать gepka2007@yandex.ru

Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю, а дома и на коленке. Это у меня хобби такое, ремонтить разные электронные штуки...

г. Санкт-Петербург

Прошу прощения за качество. Рука моя, фото моё.
