Давным-давно приобрёл себе такие проводные наушники, всем меня устраивали, но наслаждался эксплуатацией я недолго - спустя полгода в спортзале одним ловким движением оторвал разъём начисто 🙈 погоревал недолго и убрал наушники в ящик где они пролежали без малого три года. И как-то в ходе ревизии всей своей электроники решил я их отремонтировать - отнёс в мастерскую в Питере где мне припаяли новый разъём. Визуально получилось не очень, конечно, но как говорится - на "скорость" не влияло. И пользовался я ими до недавнего времени, но практически одновременно случились два события - в одном из наушников стал пропадать звук по причине того, что провод где-то перетёрся в районе разъёма (если провод пошевелить, то звук снова появляется), второе событие - приобрёл я себе новый смартфон без выхода mini-jack. В связи с чем появилась задумка - модернизировать данные наушники путем замены разъёма jack 3.5 на USB type C. Можно, конечно, отремонтировать имеющийся разъём и прикупить переходник как на фото, но как мне видится - получится более громоздкая и менее надёжная конструкция. В связи с чем вопрос - подскажите где можно найти распиновку для наушников Beats Tour и для переходника с USB type C на mini-jack. Хочу попробовать заморочиться.

P.S. беспроводные наушники не предлагать - во-первых они уже есть, во-вторых хочу себе сделать наушники про запас - в таком состоянии их или продать за бесценок или выбросить. Всем заранее спасибо.

Контроллер MPPT он же Maximum Power Power Tracking. Это контроллер солнечных панелей. Главная задача такого контроллера это получить максимум мощности с солнечных панелей. Происходит это путём регулирования потребляемого от панелей тока. С ростом тока падает напряжение, при снижении тока происходит рост напряжение. И как известно мощность это произведение тока на напряжение. У панелей при этом есть зависимость тока от напряжения, которая правда ещё зависит от уровня освещения. Нужно найти такое положение тока и напряжения при котором будет максимальная мощность.

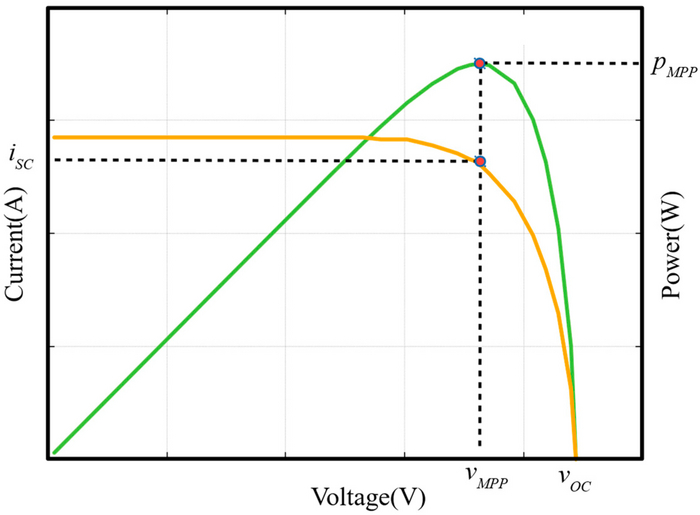

Ниже взятый из сети график демонстрирующий принцип работы MPPT. Жёлтая линия это зависимость тока-от напряжения. Зелёная линия это график мощности. Удобнее честно было бы ток и напряжение поменять местами. На графике видно, что с падением тока растёт напряжение и наоборот. Есть два крайних случая: короткое замыкание (КЗ) при котором ток максимален, а напряжение равно нулю и холостой ход (ХХ) при котором напряжение максимально, но ток равен нулю. В этих случаях мощность равна нулю.

И есть точка максимальной мощности MPP. Задача MPPT контроллера удерживать максимальную мощность. И делать это нужно при изменении уровня освещения, а значит точка максимальной мощности будет перемещаться.

Представляю вашему вниманию самодельный автономный источник питания с функцией источника резервного питания. В основе устройства лежат LiOn аккумуляторы типоразмера 18650. Всё таких аккумулятора 4 штуки. Сделано устройство больше для резервного питания. Сделано как совместный проект с другом, но в итоге схема моя, плату делал Я, прошивку писал Я, и паял Я. Потратил кучу сил и времени.

Устройство имеет вход USB-B, выход USB-A, слот на 4 аккумулятора. Есть два посадочных места для 8 выводных разъёма. Эти два разъёма можно использовать для объединения таких плат и для подключение других устройств. На разъёмы выведено входное напряжение, выходное напряжение, напряжение с аккумуляторов и однопроводной интерфейс UART.

Из других устройств есть MPPT (Maximum Power Point Tracking, поиск точки максимальной мощности) контроллер для солнечных панелей. Сделан так же моими усилиями.

Для индикации работы в наличии четыре трёхцветных светодиода.

Для управления есть тактовая кнопка.

Всем на плате заправляет микроконтроллер STM32L051C6T6. Он управляет четырьмя каналами заряда-разряда аккумуляторов. Но так как выводом у микроконтроллера мало, то управление сделано через сдвиговые регистры 74HC595D, которые подключены к SPI интерфейсу.

Каждый канал имеет сдвиговый регистр, схему заряда аккумулятора на микросхеме TP4056, защиту батареи от перезаряда и переразряда, ключ включения заряда, ключ включения аккумулятора на выход, светодиод.

В тихие пандемийные время сделал себе устройство для измерения напряжений и для получения значений дискретных сигналов.

Есть 4 аналоговых входа, 4 дискретных входа и линии приёма и передачи UART. В наличии гальваническая развязка. Гальванически развязанный источник питания и две оптопары, одна на приём и вторая на передачу. Но можно спаять версию без гальванической развязки, для этого предусмотрены перемычки.

Аналоговые входа заведены через операционный усилитель. Дополнительно добавил источник опорного напряжения REF3012, так встроенный в микроконтроллер STM32F411RET6 источник опорного напряжения убогий.

На разъёме под шлейф половина выводов это земля, остальное входы и выход питания 5В. Можно питать внешнее устройство, датчик. Все сигналы заведены через резистивные делители и ограничитель напряжения на диодах.

Платы тогда ещё можно было заказать у JLCPCB.

Данные из прошивки просто выкидываю в порт UART микроконтроллера, дальше гальваническая развязка, дальше FT232R. На компе данные принимаю через приложение SerialPlot.
