KramZello

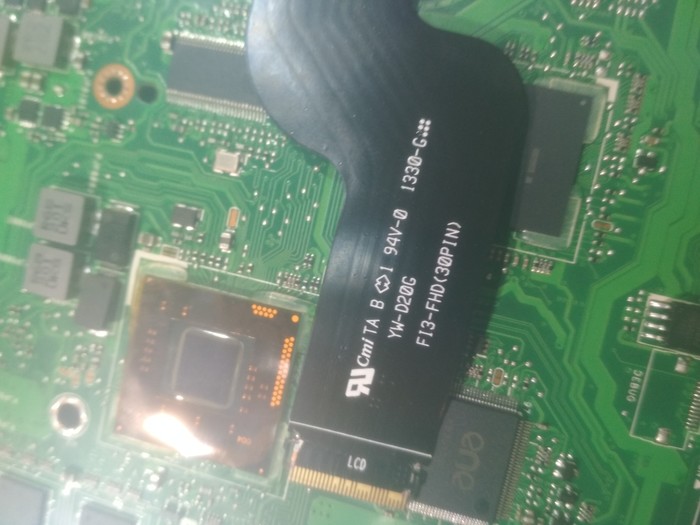

Добрый день, выручайте,не могу найти данный шлейф ноутбука Sony vaio svf14n.
Гугл, Яндекс и АлиЭкспресс не нашел его(

Беда вообще с ним, нигде нет, восстановить не получается

Я люблю ремонтировать разную электронику, в основном это телефоны и планшеты. Иногда приходится браться за разное и часы из этой категории.

Знакомый заказал смарт часы из Китая. Они пришли не рабочие и не заряжаются. По его словам после того как я их отдал ему, ни один сервис не смог сделать, максимум аккамулятор толкнуть но он моментально садился. Но все равно не заряжался. Ну а причина поста, может кому будет полезна и вдруг кто столкнулся

Выглядят они вот так

Разбираем часы. Отвинчиваем 4 винта и аккуратно откидываем крышку, под ней находится шлейф пульсометра.

Выпаиваем аккамулятор, замеряем напряжение на контроллере питания и напрямую на банке. Как видим на контроллере питания 0, а на самой банке 3.44, что считается глубокий разряд аккамулятора.

Минимальное номинальное напряжение 3.7 вольт.

Итак, начинаем с того что необходимо толкнуть саму банку до заряда 3.7 вольта,а после проверить напряжение на контроллере питания. Как только появляется питания на контроллере питания, подключаем блок питания уже уже к нему, напряжение заряда выставляем до 3.8-4.2 вольта.

До конца я не стал долго ждать, толкнул и хватит, и давай собирать часы обратно.

Припаиваем АКБ обратно. Шлейф я не стал подключать дабы не торопить события. И ура,на часах сработала вибрация и часы ожили. Но тут история не окончена

Теперь подключил шлейф, это я решил не фотографировать,там итак все понятно. И тут часы опять не включаются и не заряжаются. Значит проблема потребления и невключения в самом шлейфе. Я отсоединил пульсометр, а там на нем окислы. К сожалению не сфотографировал. Прозвонил дорожки между собой и у нас КЗ. На шлейфе имеем 2 резистора и 1 конденсатор. Конденсатор оказался пробит. Подходящий я нашел в телефоне на разборке, подобрал опытным путем, по размеру)
Вот фото конденсатора и его размеры. Все манипуляции я проводил исключительно под микроскопом, для меня это был первый опыт таких мелких работ. Замененный конденсатор на краю пинцета размером 0.5мм.

Почистил от флюса все, установил в часы и о чудо. Они заработали полностью и я вздохнул. Глаза болели от микроскопа,жаль для таких работ приходится постоянно выпрашивать его, ну то ладно)

Собрал, протестировал, заряжаются, АКБ держат. Человек доволен)
это мой первый длинно пост. Я думаю написал его не зря и кому-то будет полезно)
Всем хороших клиентов и успешных ремонтов

Попало мое отправление на отделение #Толмачево 630874,написано что выпущено таможней и все. Оплачивал доставку ePacket для более быстрой доставки,но не тут то было. Кто сталкивался с данной проблемой?

Обычно посылки которые проходят таможню в Москве,на второй день отправляются по России,а здесь не тут то было. По срокам посылка должна была быть уже у меня в отделении в эту субботу-воскресенье. Но видимо где-то что-то пошло не так. Неужели даже обувь тырят?

Вот сейчас поехал на отдых за 3 года на море,и как обычно не обошлось без фото на память. Ну и я как любитель мобильного фото,выкладываю новую порцию с 2х телефонов. Xiaomi Redmi 4X и Redmi Note 5. Сравнивал возможности) На фотоаппарат все также собираю)

Xiaomi Redmi 4x

За заляпаные очки можете не писать,сам знаю)😂

Тут по фото ясно что Redmi Note 5 Pro

И ещё Redmi 4x
