Всем привет! Я не так часто выкладываю свои ремонты,так как в основном они все одинаковые и не имеет смысла меряться пайкой разъемов) Сложных ремонтов в последнее время попадает ко мне в руки к сожалению мало. Но бывает так что модель телефона новая или недавно появилась на рынке и необходимо сделать самый ходовой ремонт,а как сделать не знаем(

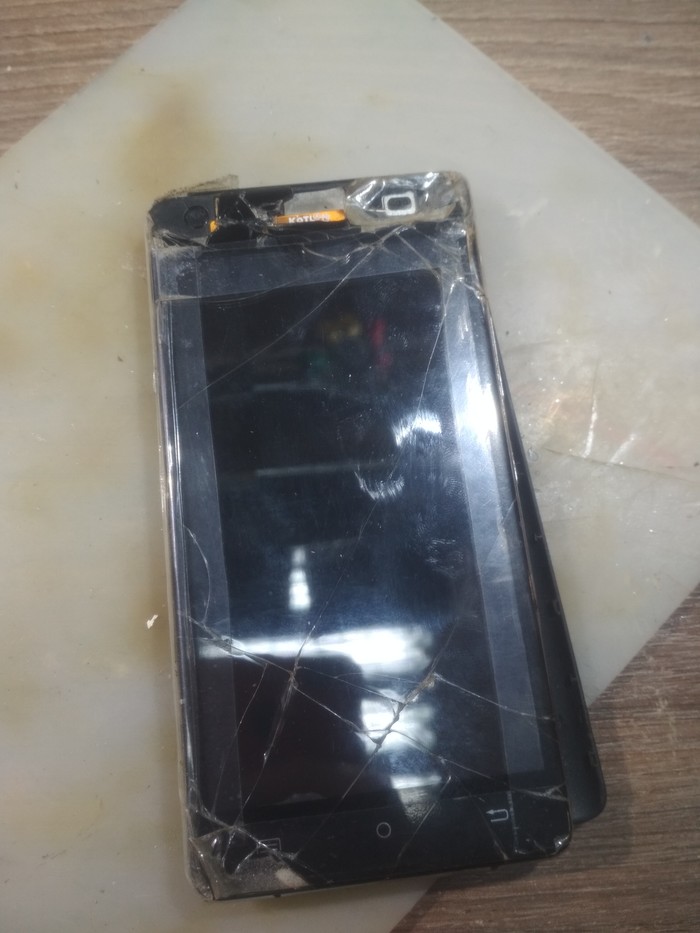

Принесли вот такой аппарат на замену дисплея,у него поврежден дешифратор, от чего полосы по дисплею. Так как дисплей стоит как модуль в китае,решили заменить сразу все в сборе.

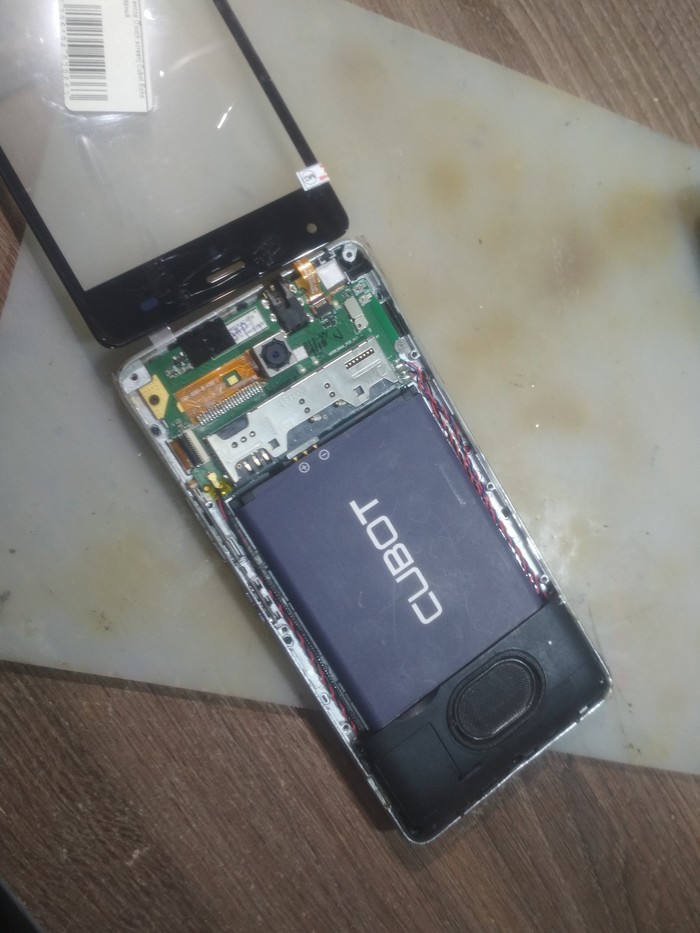

Данная модель разбирается просто. Отвинчиваются куча корпусных винтов и снимается станина. Плату на данной модели снимать нет необходимости,главное снять наклейки под которыми кроется шлейф модуля.

Производитель странно поступил с нижней частью платы. Тобишь если вы повредите шлейф микрофона,вибрации или бузера, будьте готовы менять дисплей, все держится на нем...

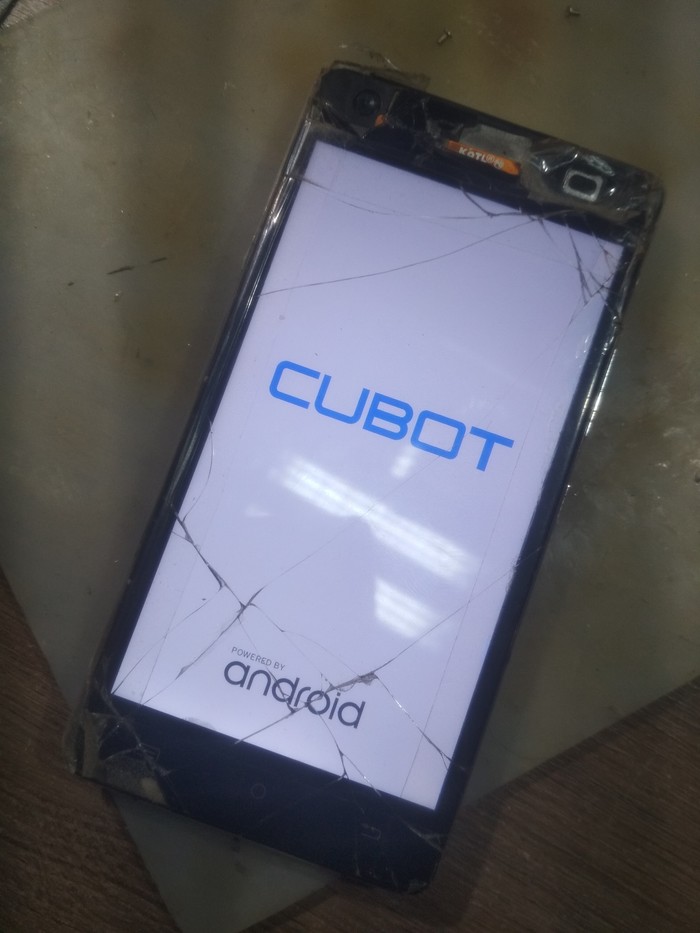

Заранее подкидываем и проверяем работоспособность нового модуля, дабы не делать 100 лишних телодвижений)

Отпаиваем вибрацию и микрофон со старого модуля и откладываем пока что в сторону. Ложим на нижний подогрев на температуру 80 китайских градусов. Я использую для этого ANSAI 918B. Аппарат стоит не дорого и свою функцию выполняет на ура. Кто задумывался что купить для данных работ за не дорого, пожалуйста, вот готовое решение.

Отклеиваем старый модуль, использую для этого пленку от защитных стекол. Зачищаем от старого клея. Я использую изопропиловый спирт. иногда можно 646 растворитель, но для начала необходимо опробовать как поведет он себя с пластиком

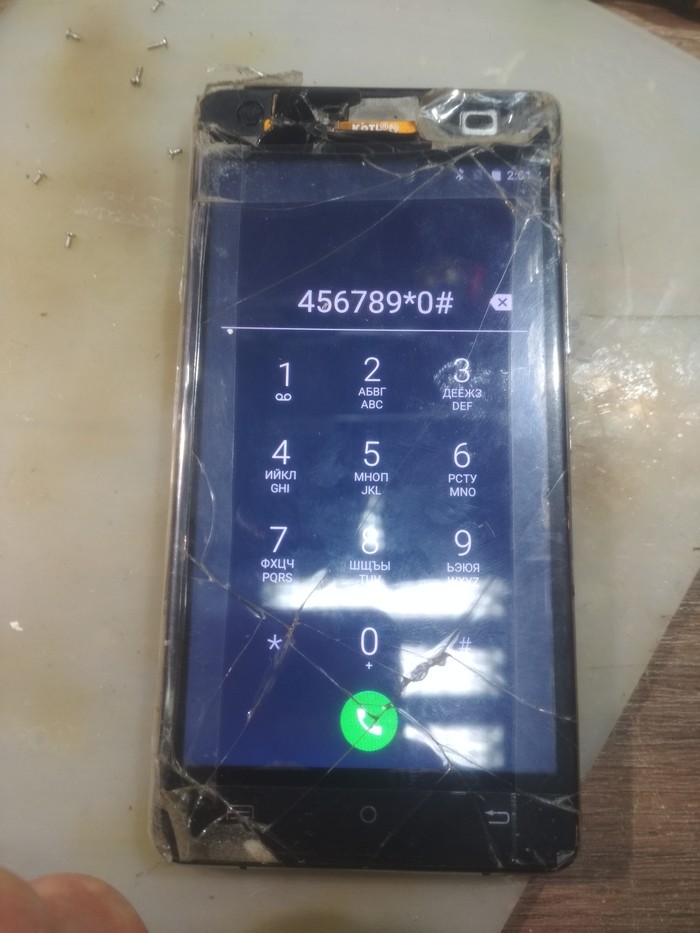

Вклеил новый модуль на всем известный клей В7000 и стянул резинками на время чтоб клей схватился. Заодно проверил его работу, малоли))

Пока клей схватывается и дисплей с сенсором проверен, подпаиваем на новый модуль микрофон и вибрацию

Собираем после высыхания клея аппарат и проверяем все функции.

Всем спасибо за ваше внимание. И спасибо моим 27 подписчикам за то, что остаетесь со мной)

Сделал я, тег моё заслужил)

Найти меня можно в ВК - https://vk.com/homeservicetel

Макеевка, Донецкая область

Всем привет! Пришел сегодня такой аппарат на ремонт, не самого лучшего качества. Память у данных телефонов стоит обычно Forese либо Barun. Не самый лучший вариант для долгосрочного использования. Так сказать уже изначально заложено время его работы до первой поломки.

На Mediatek в основном все проблемы памяти опознать быстро, определяется компьютером Mediatek USB Port (Нет связи с между процессором и памятью), ну и само собой не прошивается.

Разбираем

Некоторые моменты я пропустил,так как сначала мы делаем а потом вспоминаем о том, что можно и запечатлить процесс ремонта.

Телефон имеет 5 ревизий плат. Ревизия определяется по дате производства платы (написано на самой плате), в моем случае 4-я. Скачиваем прошивку, находим подходящую память (В нашем случае BGA 153 8gb), прошиваем Preloader через коробку Z3X EasyJtag и накатываем шарики BGA пастой через траффарает

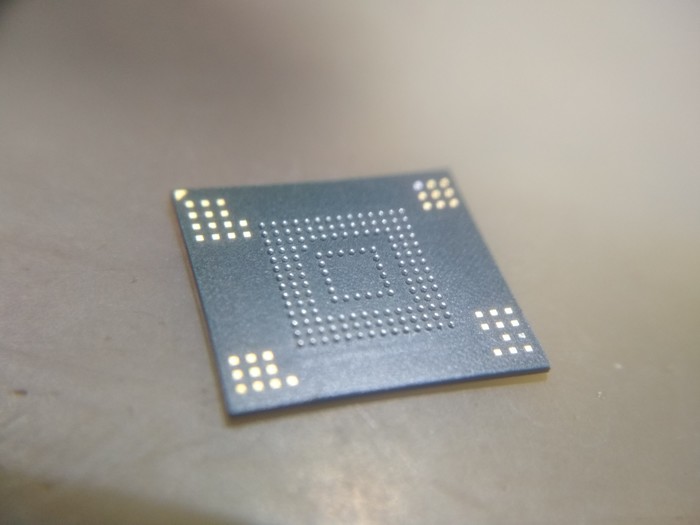

Должно быть примерно вот так)

Так как телефон не впервой в ремонте, решил не снимать весь экран,а только нужный уголок. Пролудив все сплавом Розе, приподнял угол и отрезал кусок экрана ножницами.

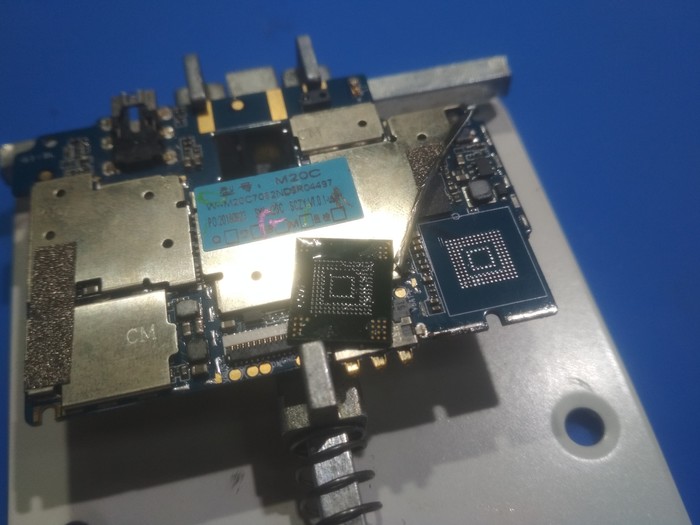

Дергаем память при температуре 300° китайских. Должно быть вот так, главное ничего не снести на плате,один резистор либо конденсатор может решить дальнейшую судьбу работы телефона. (На всякий случай лучше сделать фото)

И зачищает все оплёткой для очистки от старого припоя. ( На фото готовый вариант и старая память)

Берем теперь все обезжириваем спиртом и тонким слоем наносим флюс ( Я использую китайский Kingbo RMA-218). Флюс хороший,жалоб нет, функции выполняет отлично и стоит копейки. (Нет не воняет).
Выставляем память по меткам и греем феном пока не сядет при температуре 280°. Можно легко шатнуть для проверки села или нет. Либо шатнуть соседние компоненты.

Далее собираем аппарат и прошиваем через Flash Tool с отметкой Format All + Download, телефон запускаем, тестируем. После ищем NVRAM файл для этого телефона и проливаем (в моем случае это Infinity Dongle). Этот раздел отвечает за IMEI. Если не восстановить этот раздел, не будет связи

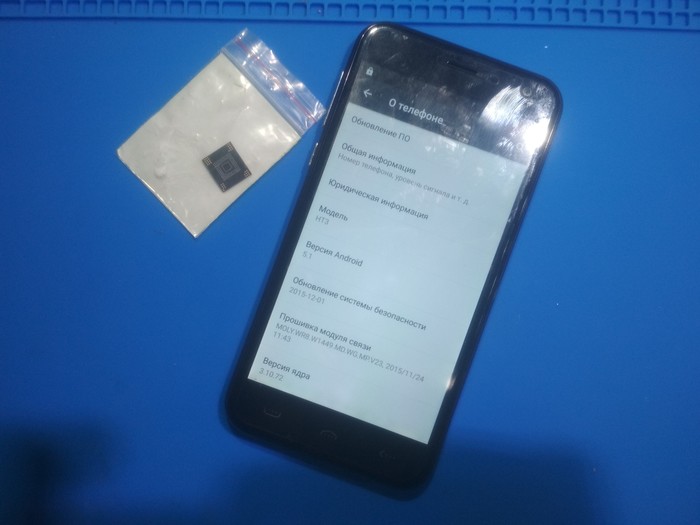

Готово!

Спасибо за внимание и успехов вам в ремонте и начинаниях)

https://vk.com/homeservicetel

Доброго времени суток. Мало сейчас пишут о ремонтах,и я решил разбавить краски простым ремонтом противоударного смартфона.

В моем случае это BlackViev BV6000. Обратился ко мне знакомый , с просьбой заменить дисплей.

И он же с обратной стороны

Данный модуль я заказал из Китая. Есть один нюанс при заказе. Смотрите версию прошивки, иначе дисплей не заведётся и в такой ситуации чтоб все работало, необходимо будет просто обновить ПО


Итак приступим к разброрке

Откидывает заднюю крышку, отвинтив кучу болтов, дабы добраться до платы и подкинуть новый модуль для проверки

Мне повезло, все пришло в целости и сохранности, все работает исправно, сенсор я проверил за кадром.
Отсоеденяем все шлейфа и платы и кидаем ложим устройство на подогрев. В моем случае подогрев откалиброван с точностью до 2х градусов. Температура 85-90°. Все приклеено отлично, отклеиваем АКБ от станины

Далее прогреваем и по периметру дисплея поливаем изопропиловый спирт дабы размягчить клеевую основу и поддев чем нибудь отклеиваем старый модуль

Должно получиться примерно так)

Скажу честно, долбался я долго,приклеен с завода идеально и не встречал такой мощной проклейки ни в одном из современных смартфонов.

Чистим остатки старого клея и наносим новую основу для вклеивания нового модуля. Можно использовать B7000,T7000, я использовал обычный герметик. Он держит отлично,ни разу не подвёл. В основном используется в тех случаях, когда не знаешь как поведет себя новый модуль при вклейке, дабы не передавить и случайно не сломать. Да и герметичность будет лучше в нашей ситуации.

Вклеиваем новый модуль и на время подкидываем на резинки. В моей ситуации модуль слегка утоплен в корпус, пришлось подложить что было под рукой, чтоб немного прижать при склеивании.

Собираем смартфон через пару часов для полной проверки (динамики, микрофоны,камеры и.т.д). И опять под резинки дабы лучше схватился клей до прихода клиента.

Готово!)

Делал я,пост мое.

Моя группа ВКонтакте - https://vk.com/homeservicetel
Нахожусь я в Макеевке, Донецкая область.
Для связи ВК в разделе контакты или через сообщения в группе.

Всем спасибо за внимание и до новых встреч

Все не запечатлил, вспомнил уже на середине

Во время зарядки перестал работать Nokia 6300. Мой верный помощник и запасной телефон.

При включении горят светодиоды но пуск не происходит. Заряд на АКБ 3.75в. Поискав по интернету информацию,нашел проблему в микросхеме управления питанием Retu и Tahvo (могу ошибаться в названии,поправьте пожалуйста)

Накатив шары BGA пастой решил запечатлить немного процесса

Нау и на фоне платы чтоб было понятнее где и что стояло

После установки данных микросхем обратно на плату, запаивал уже при температуре 300 градусов. Сразу решил проверить как работает или ушатал полностью (под замену микросхемы) аппарат завелся)

Подкинул дисплей для большей убедительности. С плечей как камень)

Собрал полностью и проверил все функции. Телефон работает исправно

В моем случае помог простой реболл без замены на новые детали, да и не стоит он того чтоб вкладывать в него

Аппарат опять живёт) Первый опыт по работе с такими старичками.

Делал я,тег моё
Моя группа для связи - https://vk.com/homeservicetel

Всем доброго времени суток. Принесли очередной планшет IRBIS TZ49. Так как многим будет интересно или полезно для опыта, выкладываю данный пост.

Итак, приступаем...

Начинаем с разборки задней крышки. В верхней части где лотки под сим карту и карту памяти, во многих популярных моделях планшетов из дешёвого сегмента имеются 2 винта по краям. Выкручиваем. После аккуратно поддеваем,в моем случае ногтями и отщелкиваем заднюю крышку.

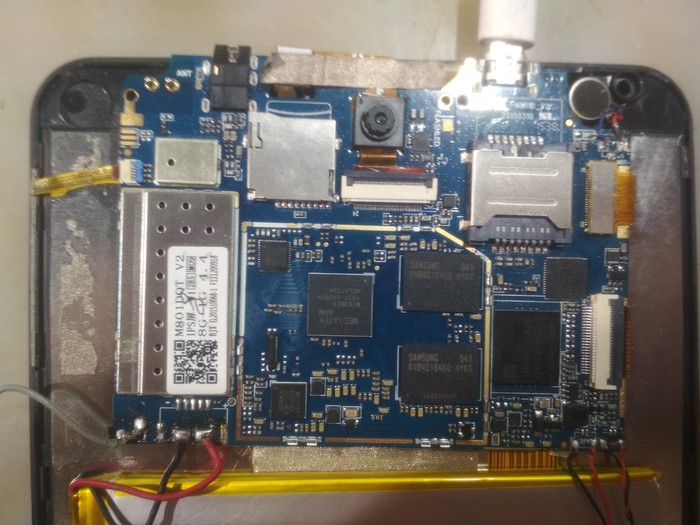

Вот такой имеет внутренний мир нашего девайса. Слева вверху находится шлейф тачскрина. Отпаиваем аккумулятор, чтоб не произошло замыкание при замене и подключаем новый сенсор для проверки

Подкидываем питания от аккумулятора (сам АКБ) либо от лабораторного блока и включаем сам планшет

Проверяем по всей поверхности, водим ярлыки по рабочему столу. Заходим по приложениям,опускаем шторки. Все работает,значит подготавливаем к установке!

Отсоеденяем все шлейфы, аккумулятор,плату и начинаем греть сам тачскрин по всей поверхности. Можно феном,в моем случае это сепаратор. Когда достаточно все прогреется,приподнимает тонким лезвием и заводим карту и проходимся по всей поверхности. Аккуратно отделяя от рамки.

Зачищаем остатки старого клея и стекла, обезжириваем. Не забываем поставить сетку динамика если у вас она выпала.

Примерно вот так выглядит у меня после очистки и установки сетки

Вклеимваем новый тачскрин и проверяем заново. Если шлейф как в моем случае чуть длиннее от оригинала, ничего страшного,немного заламываем его и закрепляем скотчем.

Сенсор уже имеет свою заводскую проклейку, так что ожидать с моря погоды не пришлось.

Ну и напоследок вставляем сим карты и карту памяти,проверяем все функции планшета/телефона и выдаём клиенту!


Всем спасибо за внимание. Фото мои,работа моя,тег моё)

Иногда приходят люди к нам в сервис с ноутбуком и не понятно что с ним. В нашем случае это не включайка. Ничего больше не сказали и не сообщили. Но вскрыв ноутбук,мы увидили сообщение из прошлого. Спасибо таким сервисам за то что оставляют прошлые проблемы клиентов)

О чем этот пост? Да ни о чём, просто выражаю благодарность)
