Всем привет.
Принесли починить ноут не реагирующий на кнопку включения.

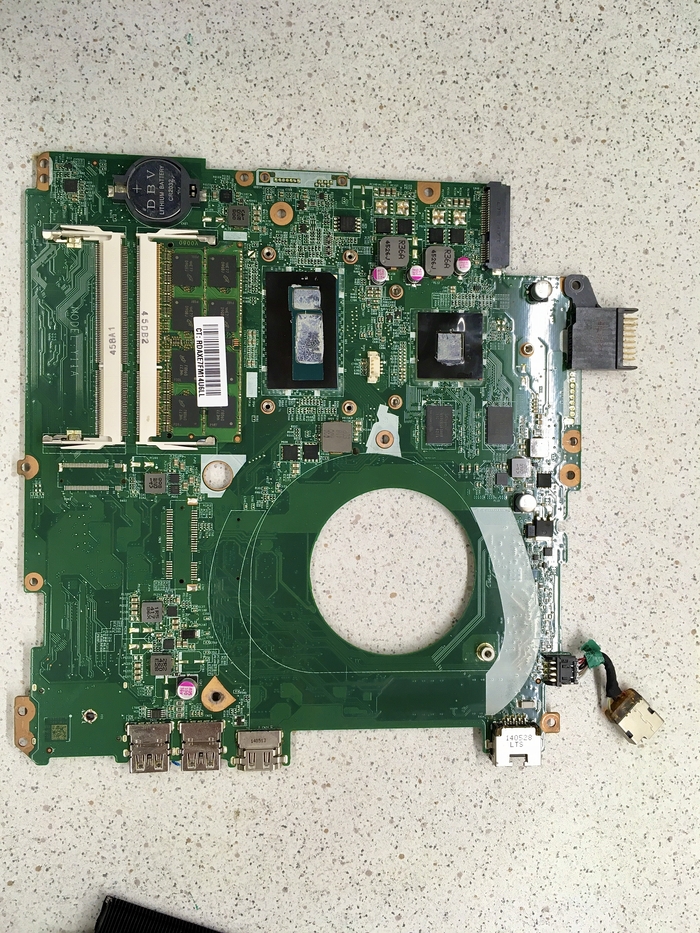

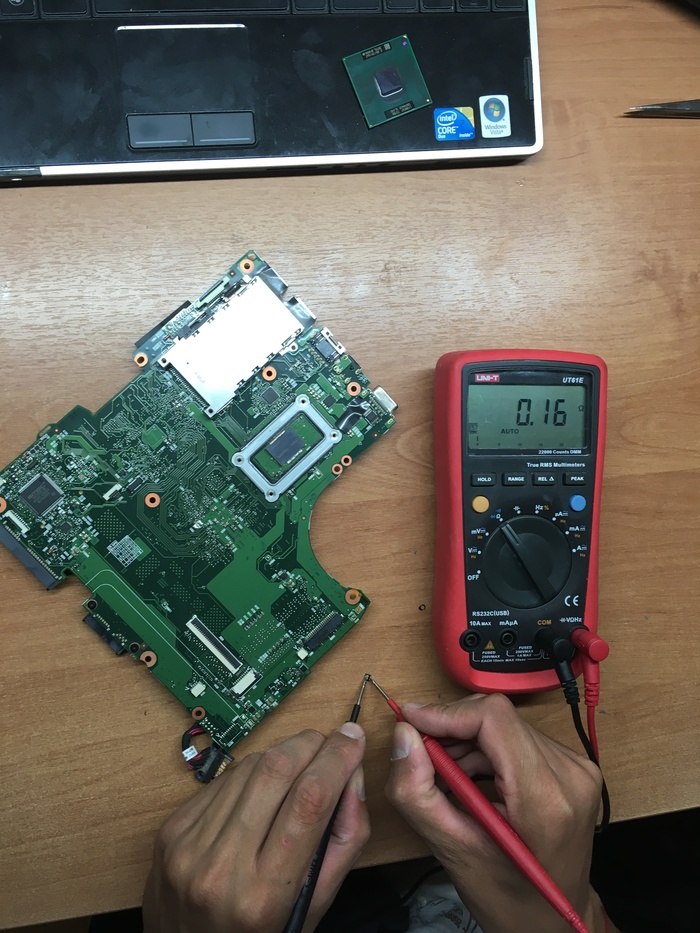

Не задавая лишних вопросов сразу демонтируем плату и замеряем сопротивления на основных цепях питания.
В моём случае подозрительного ничего нет.

А это означает, что можно подключить ЛБП и посмотреть потребление в дежурном режиме.
Да и вообще нужно узнать, поднимаются дежурные напряжения или нет.
Подключаем и смотрим:

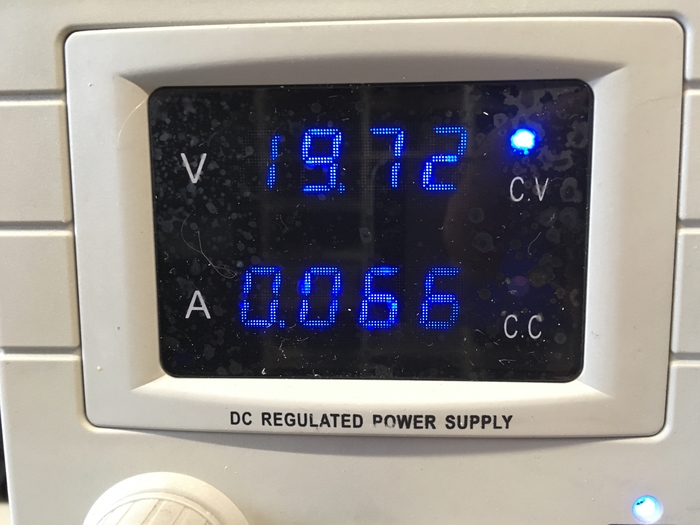

66 мА потребление. Это много для дежурки. Значит как минимум есть проблема с дежурным питанием.
Будем локализовывать неисправность тепловизором, т.к. при таком потреблении что-то будет греться.
Подключаем лбп и смотрим плату тепловизором:

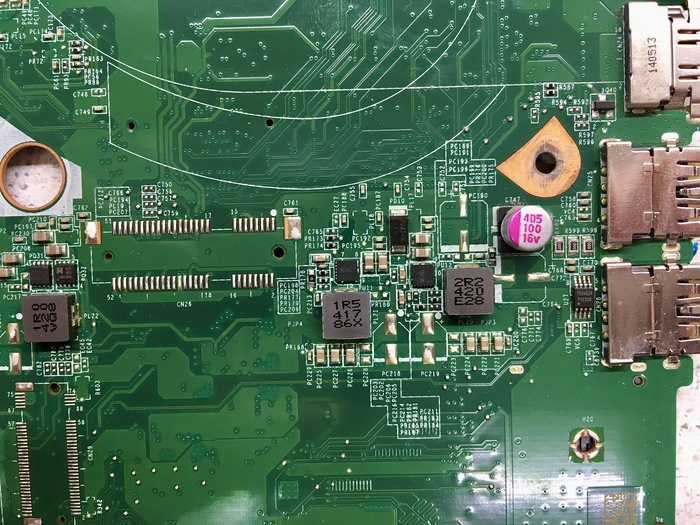

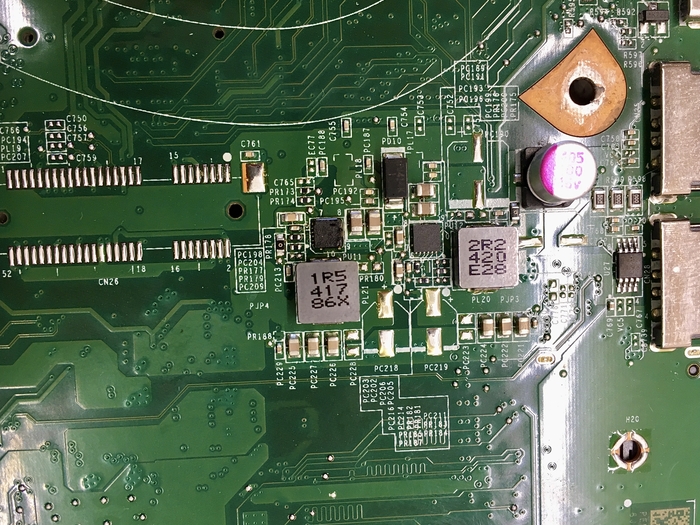

Находим рядом с дросселем по 3.3В греющийся элемент.

Это ШИМ контроллер формирующий дежурные 3.3В

Он может греться по нескольким причинам, одна из частых - это дохлый мульт.

Замеряем сопротивление на 5 ноге ШИМ, видим килоомы. Значит скоре всего мульт жив.
По остальным сопротивлениям с ним никаких проблем нет. Значит будем менять на новый. Но нужно знать какой там стоит.

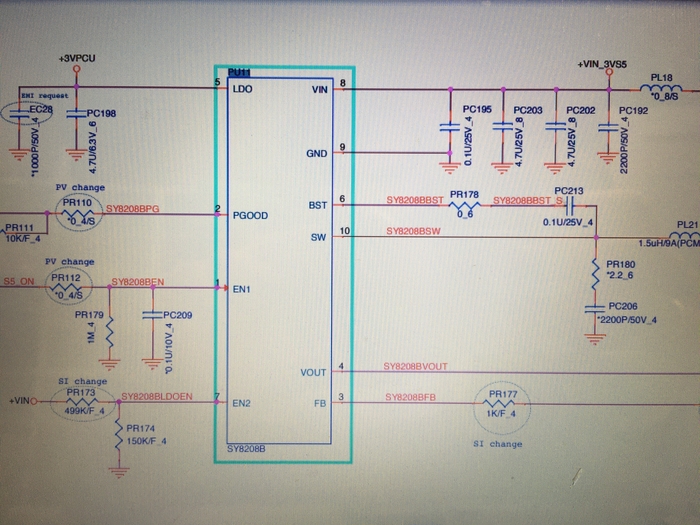

Открываем схему и ищем элемент под позиционным номером PU11

Им оказывается ШИМ SY8208B.
Меняем на такой же.

ВНИМАНИЕ! Этот шим контроллер не взаимозаменяем с ШИМ по 5В.
Что бы подобрать аналог, гуглим маркировку и смотрим аналоги на оф сайте производителя.

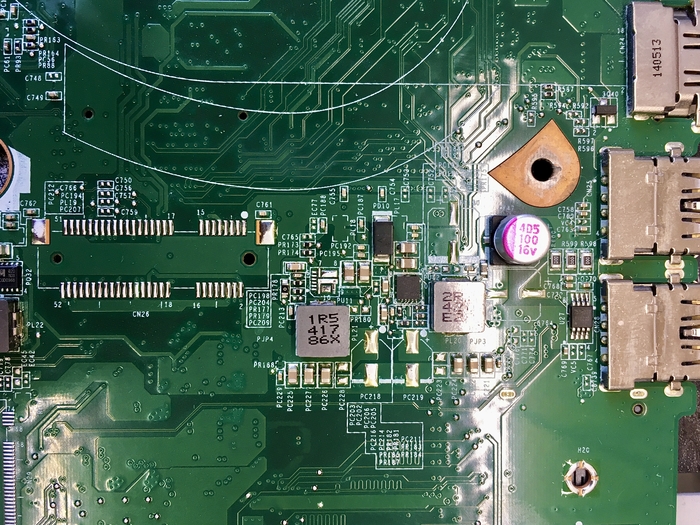

После замены пробуем включить плату:

Вуаля.
Мертвец оживлён.
Вот такой простой ремонт получился.

Москва

Обратился клиент, говорит фонит изображение)

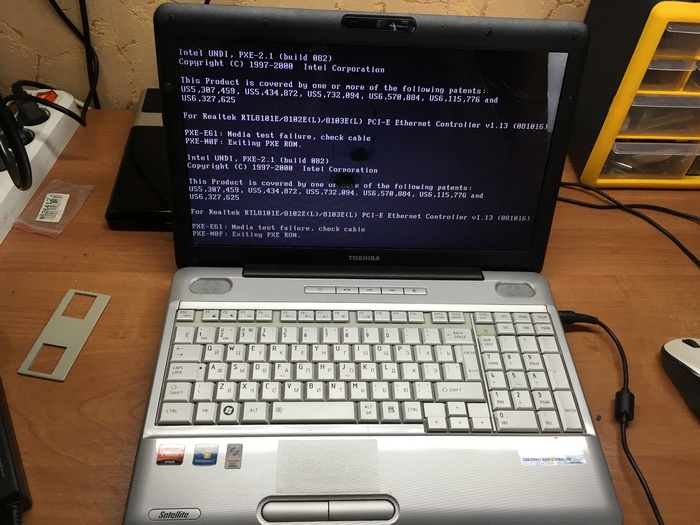

При включении видим вот это:

Решением проблемы будет замена видеочипа.

Причиной послужило скорее всего забитая система охлаждения и как следстсвие перегрев видеочипа. Клиент сам признался что он сразу решил почистить ноут и в радиаторе был валенок.

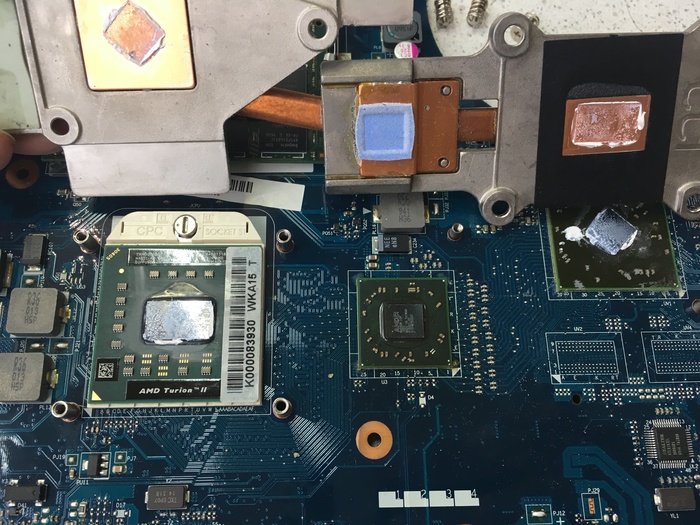

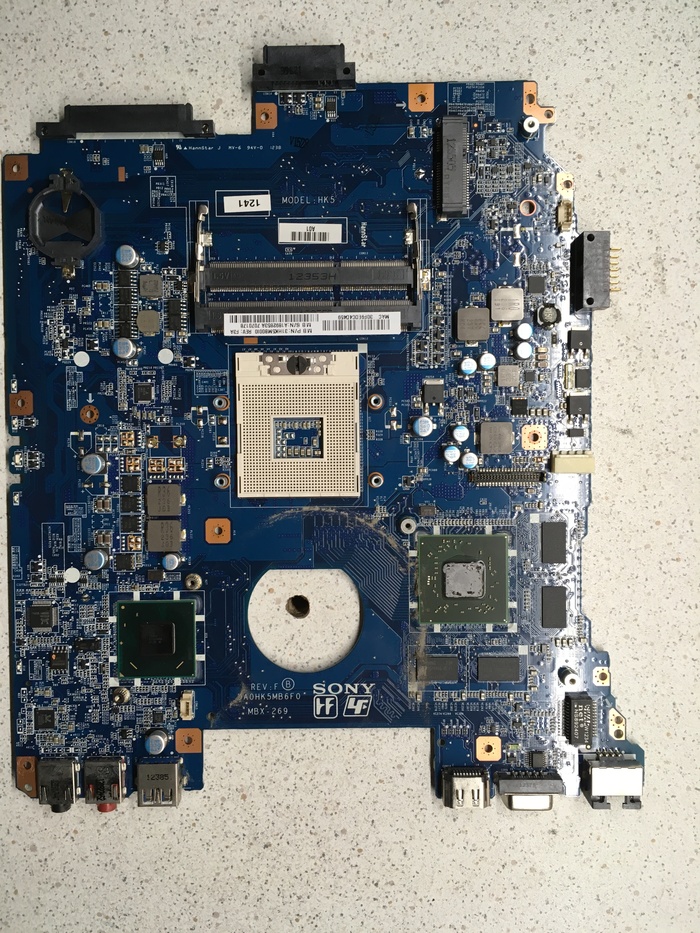

Демонтируем плату из ноута:

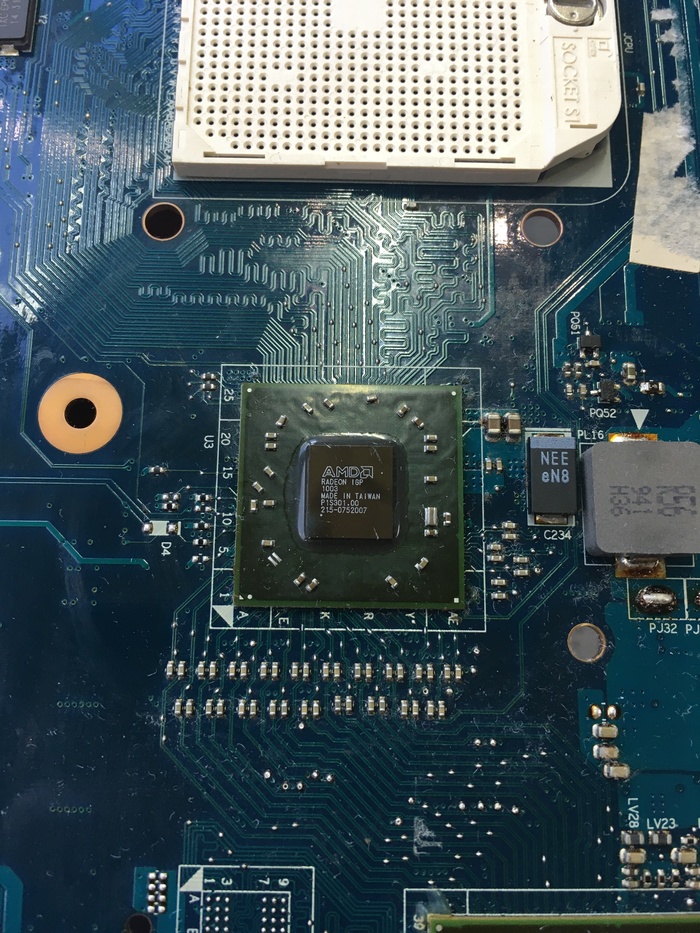

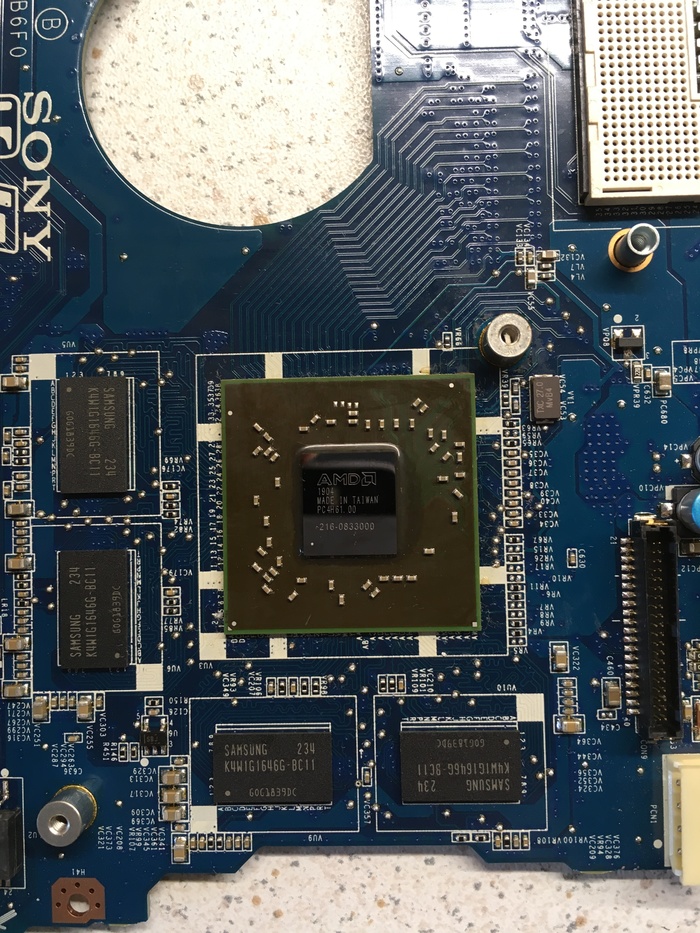

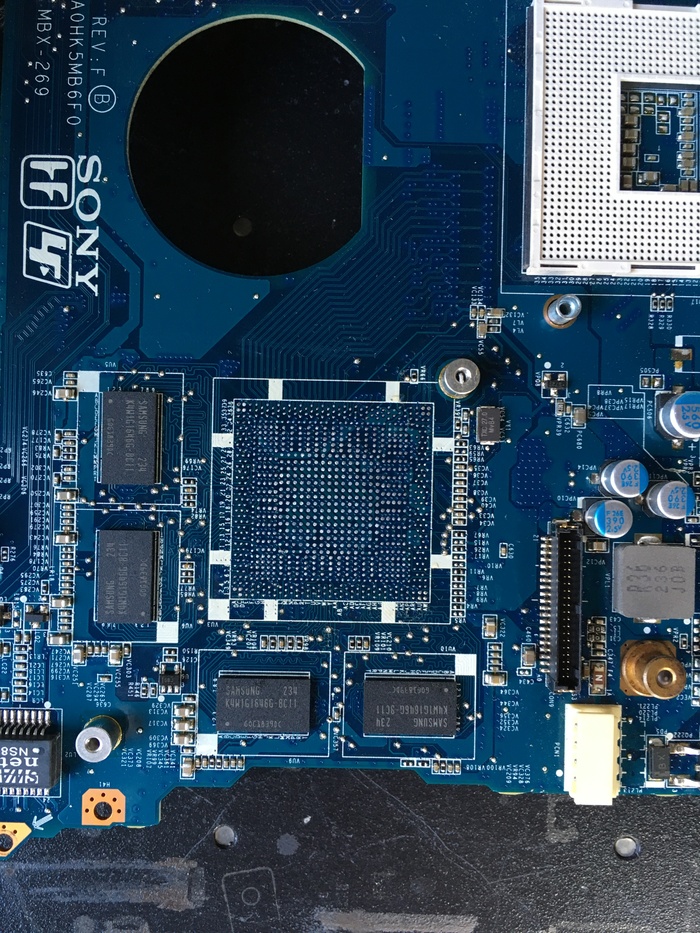

Далее снимаем чип, готовим плату к монтажу нового:

После паяльных работ обязательно тестируем работу нового видеочипа в системе.

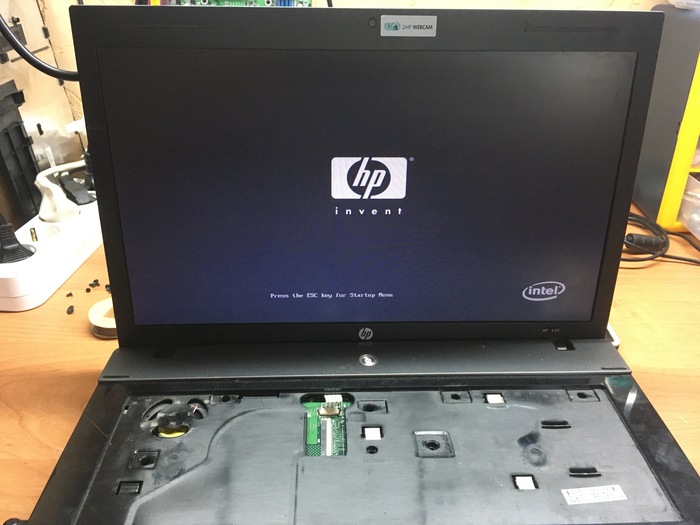

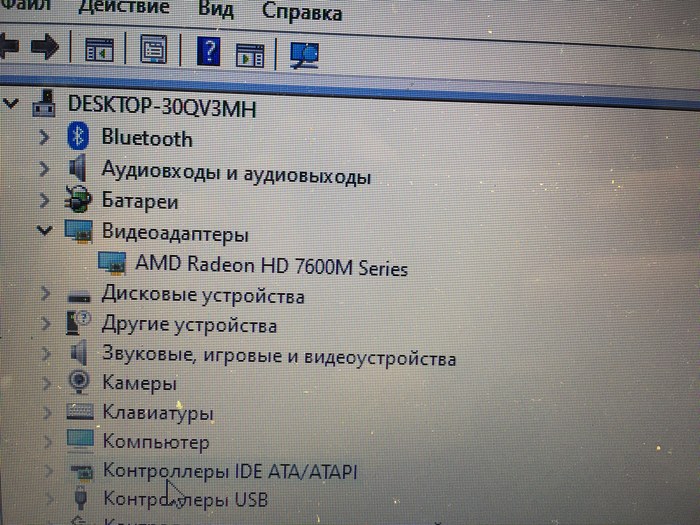

Драйвер установился корректно, 10 минут теста фурмарком прошли успешно.

Был у меня в ремонте этот аппарат с диагнозом:
при подаче питания один раз автостартует, не доходя до вывода изображения на матрицу отключается, затем нет реакции на кнопку. И так по кругу если переподключить питание.
Носили в сервис, ничего не смогли сделать.

Оказалось все банально просто, но об этом в конце):

при визульном осмотре я обнаружил две гнилых точки.
Это первая, тут ничего серьезного:

А эту я дооолго искал.

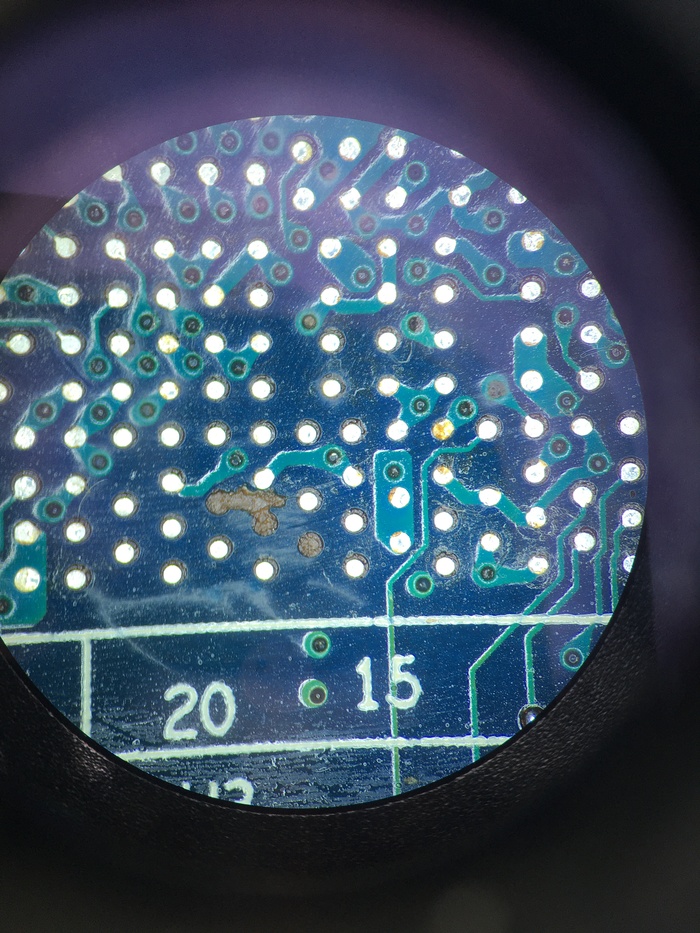

Сгнил пятак под резистором возле хаба:

После пропайки и восстановления гнилой дорожки ничего не изменилось.
НО я заметил одну странность:
эта плата производства Quanta, а эти платы не автостартуют (по крайней мере мне не попадались еще с автостартом).
автостарт может быть следствием нескольких неисправностей, но самое простое это проблема с кнопкой включения.

Так и оказалось: с подключенным шлейфом кнопки, питание на кнопке всегда было 0в (хотя сама кнопка при этом не замкнута, то есть не нажата), вот плата и автостартовала и выключалась, потому что думала что зажата кнопка.
При отключенном шлейфе автостарт исчез, и если питание кнопки на плате замкнуть на землю, то плата штатно включается и работает.
Собственно замена кнопки решила проблему...

Такие дела.

Всем привет.
Сегодня был простой ремонт после криворукого выездного спеца.

После чистки ноут перестал видеть и заряжать батарею.

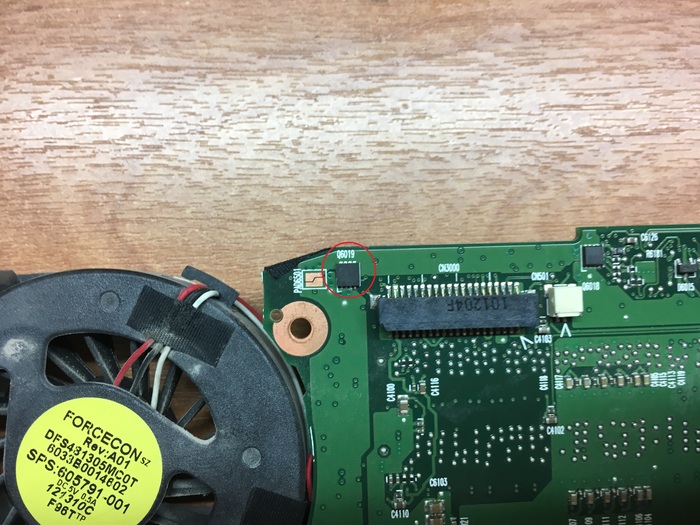

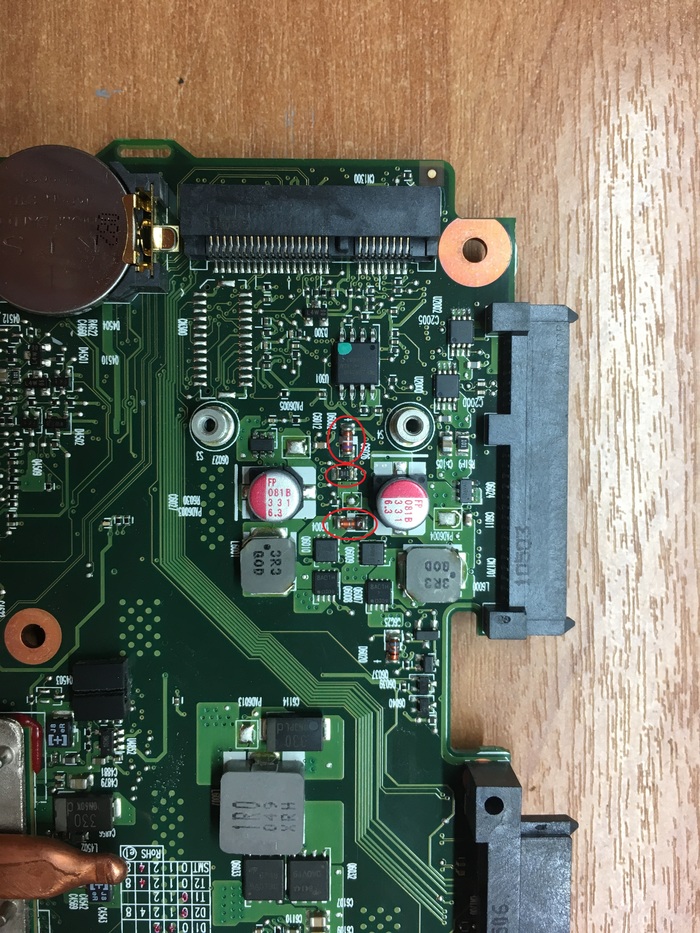

Вскрытие показало отсутствие двух элементов в обвязке чарджера

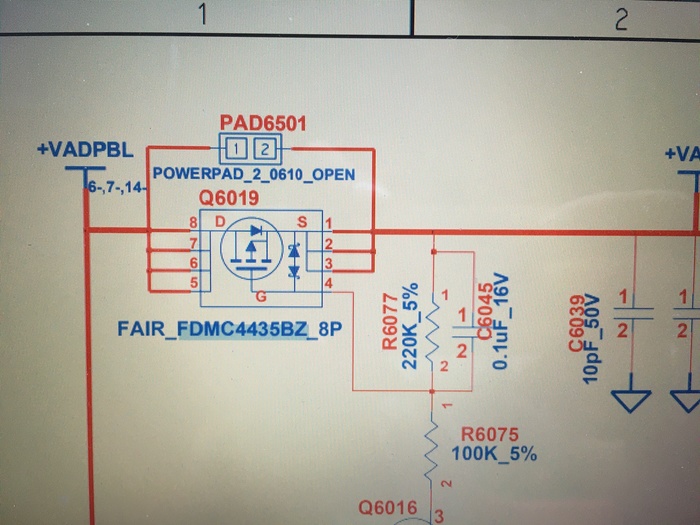

По схеме там должны стоять диод и резистор на 4.3 кОм

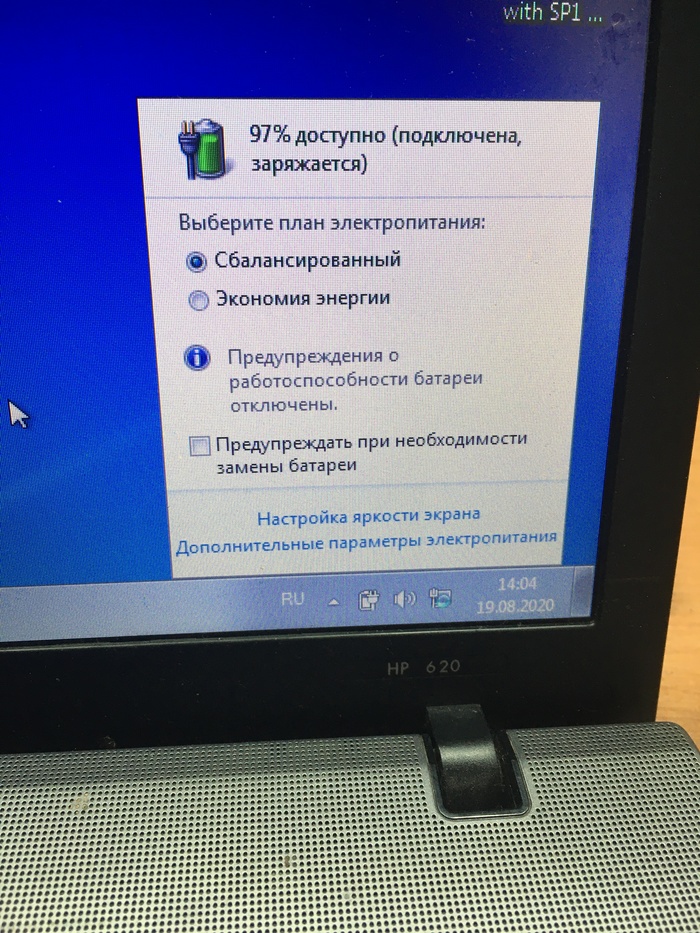

После установки элементов ноут стал нормально определять и заряжать АКБ.

Вот так безобидная чистка может превратиться в ремонт.

Но это ещё цветочки. Думаю не я один видел ноуты после выездных мастеров с отколотыми кристаллами чипов)
Там ремонт совсем других денег стоит.

Москва

Всем привет)

Еще один успешный ремонт для пикабушника)

Сказали был залит, не даёт картинку.

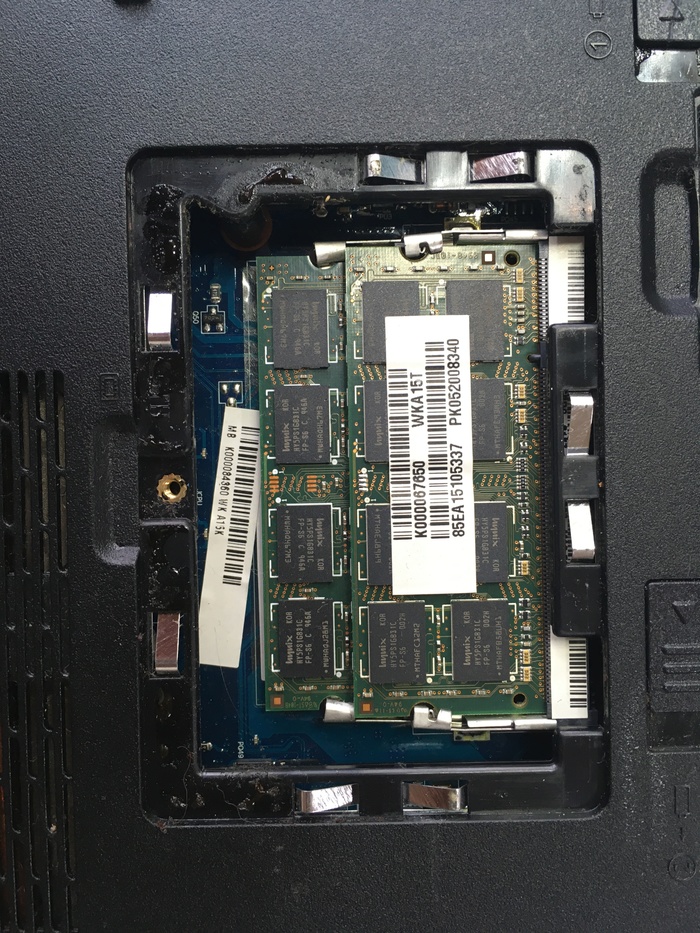

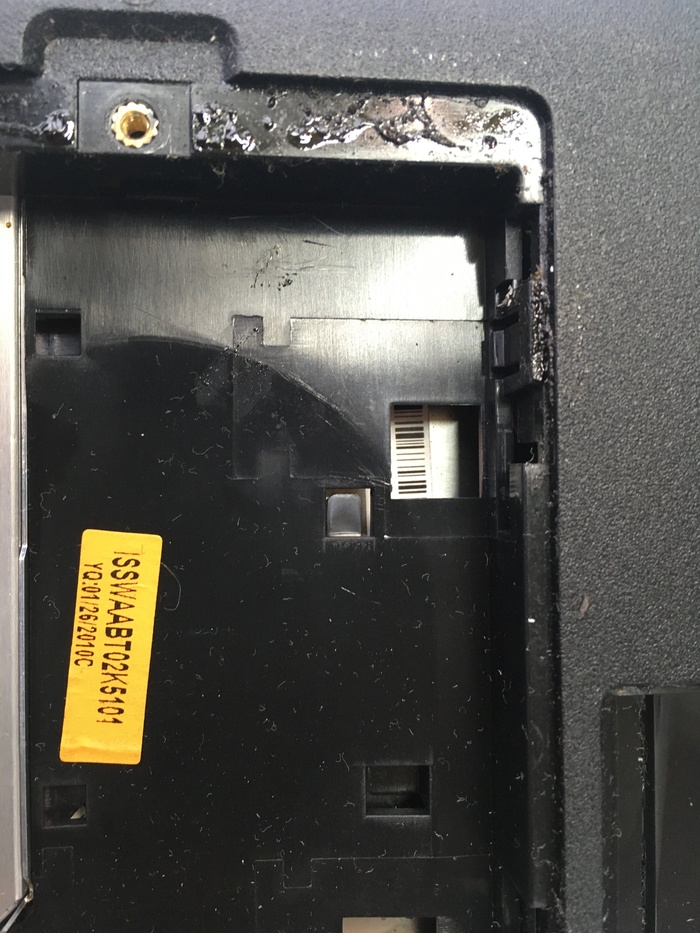

При разборке залитие было найдено только на корпусных крышках:

Сама плата чистая, гнилых элементов, окислов и КЗ нигде нет.

Решаю подать питание и посмотреть потребление. Жму на кнопку, потребление поднимается до ~1200мА, что является вполне нормальным. Однако картинки нет. Посткарта показывает 00 что говорит об отсутствии инициализации.

Под подозрение попадают два чипа: 2007 мост и видеочип, тем более что видло в КПТ-8 и вероятность отвала резко увеличивается.

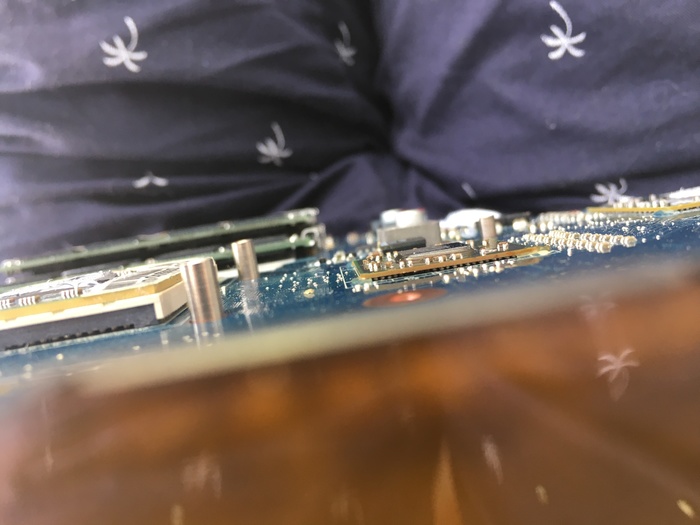

Но нет) Присмотревшись к 2007 мосту обнаружил слегка прогрнутый текстолит под ним. Заглянув в торец стало понятно в чем проблема:

Отвал чипа от платы. Нарушен контакт, вот и нет инициализации.

Будем пробовать реболлить.

Сначала снимаю чип и смотрю что с платой:

А на плате 3 оторванных пятака, но это пустышки, на работу не влияют.

Далее припаиваю отреболленный чип обратно:

Затем жду когда плата остынет, заодно смотрю, что бы текстолит выровнился.

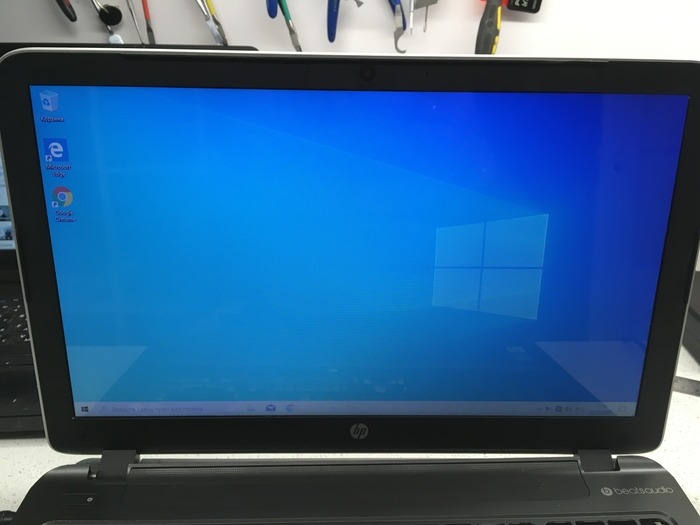

Ну и естественно это помогло, сборка и тесты:

Почему произошел "прогиб" текстолита под мостом, мне не очень понятно, но очень повезло, что мост выжил и не пришлось его менять)

Такой вот простой ремонт получился.
