Есть у меня клиент постоянный. Так вот. Телефон у неё держится в новом состоянии от силы месяц и всё. Потом приходит с небольшими сколами:

И по традиции обратная сторона:

Почти как новый xD. Телефону 3 месяца, а он у меня уже 2й раз на замене дисплея.
Естественно он не включается, ПК не определяет и зарядку не заряжает.
Диагностика без вскрытия - а хер его знает. По опыту короткое замыкание. Разбираю, подключаю к тестеру:

Включаю. Высокий старт - значит гидра, это такая микросхема на плате, которая отвечает за все подключения usb. Или u2 кому как удобно.

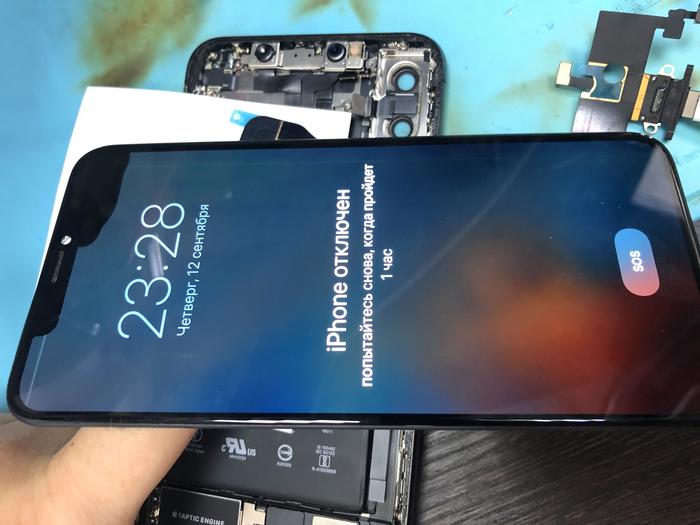

Подкидываю другой дисплей для проверки и запускаю (как раз лежит ещё такой же):

И смотрю динамику потребления уже от блока питания:

3 Ампера на пике загрузки, а это критически много. Поэтому после очередного падения издох экран, но телефон при этом продолжал работать какое то время и выключился. Чтож. Буду делать.
Дополнительная диагностика гидры:

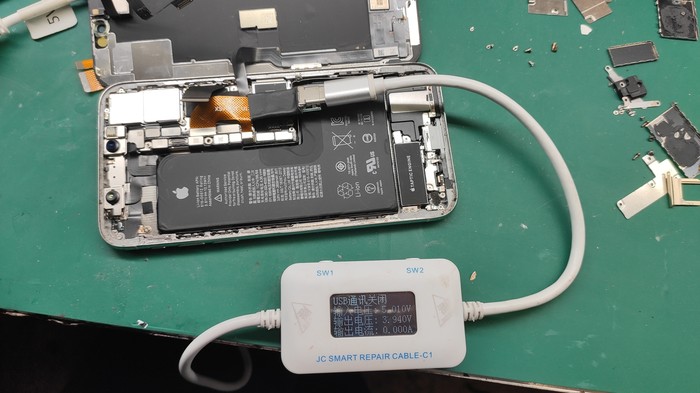

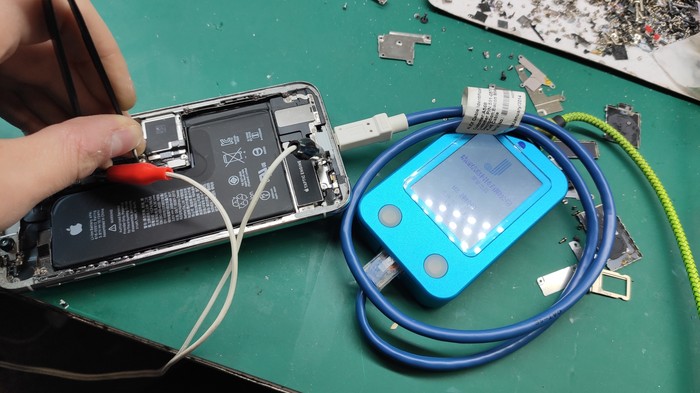

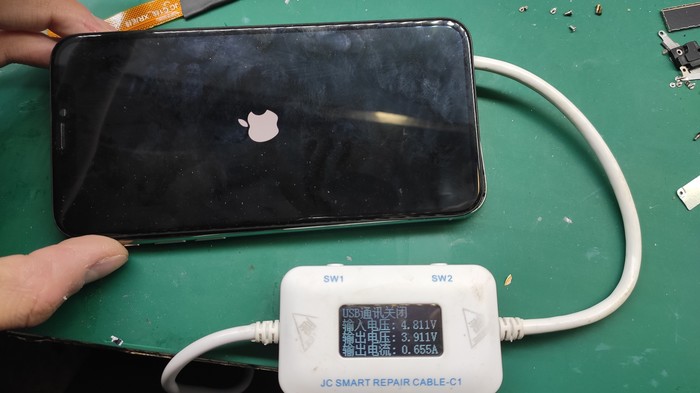

Подключаю u2 тестер и пробую включить телефон:

Увы. Не показал ничего и телефон продолжил запуск как обычно, а должен был войти в режим восстановления.

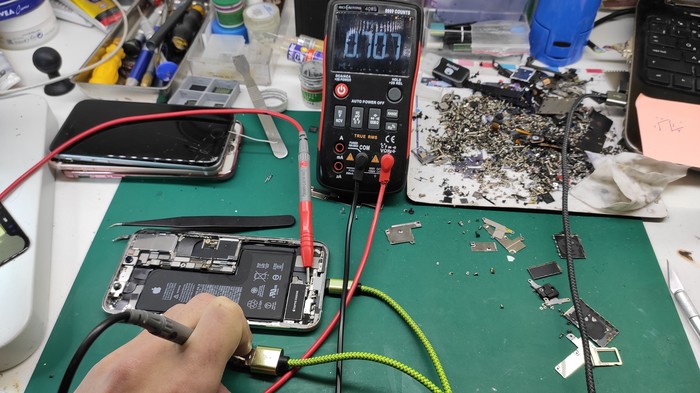

Замеряю линии передачи данных от провода до контроллера:

Вроде все хорошо. Значит точно вылетел контроллер гидры))
Согласовываю стоимость и начинаю разбирать дальше.

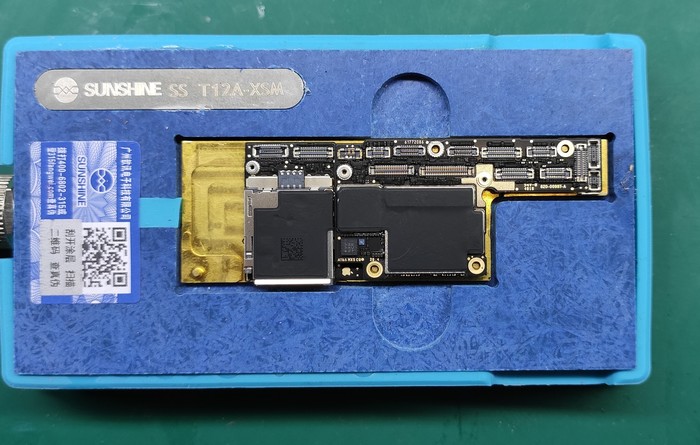

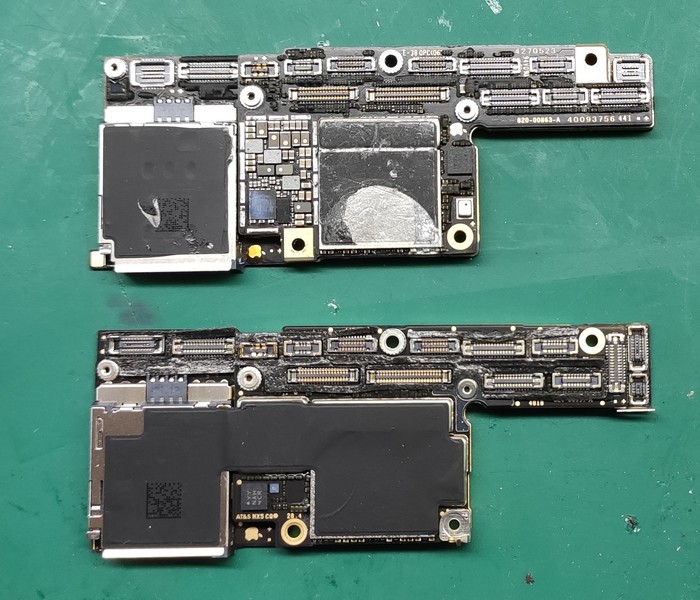

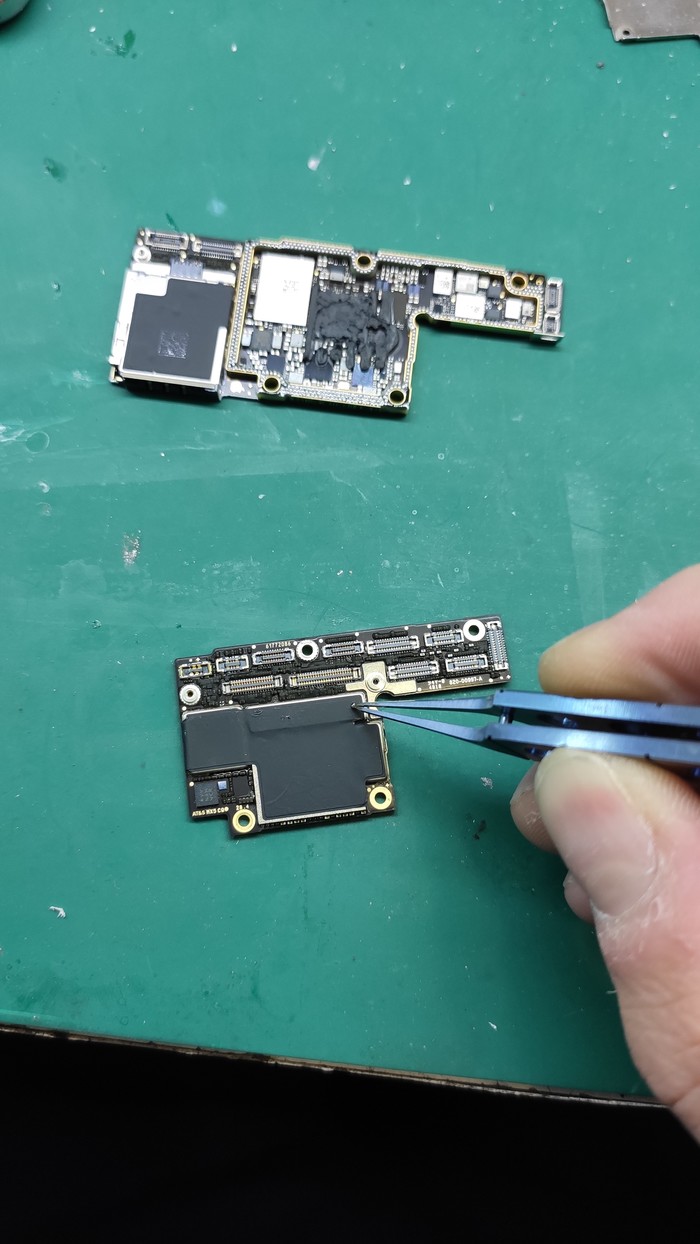

Вытаскиваю плату. Для сравнения вверху плата от десятого яблока, у которой предположительно пробит GPU (видеокарточка в процессоре). Но это не точно:

Неисправная микросхема на XS находится как раз под процессором и очень важно соблюдать термопрофиль пайки. Поэтому буду вандальничать))

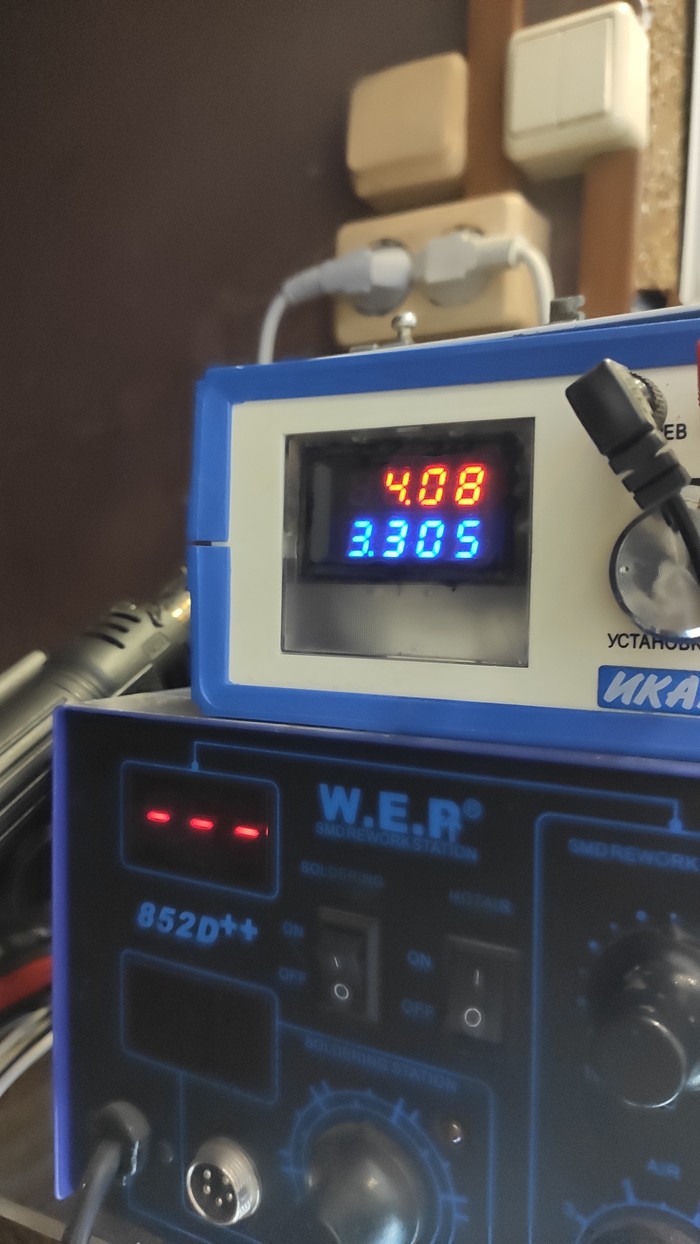

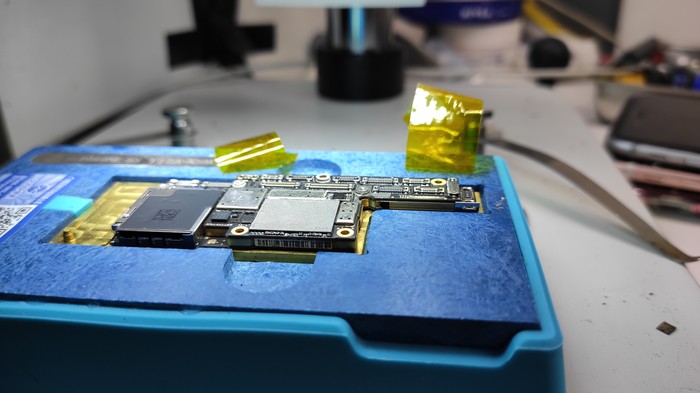

Кидаю плату на подогрев:

И разделяю как обычно:

Искомая микросхема находится в пешей доступности как говорится и можно было бы не разделять плату, а провести работы прямо в корпусе, но это ударник и мало ли отбита рама по кругу. Нужно было сразу проверить это. На удивление всё оказалось хорошо. Обычные десятки в этом плане намного нежнее. Такие падения и истерики он точно не переживёт.

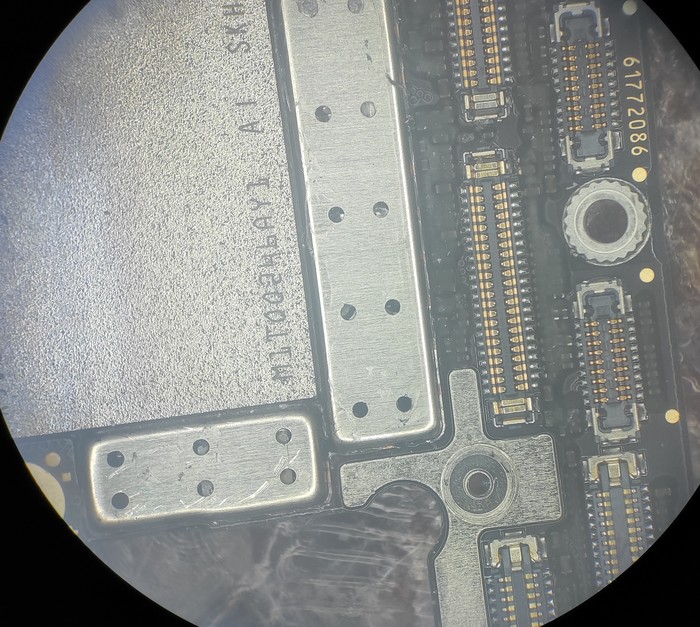

Ладно. Вот тут сидит гидра:

Снимаю черную этикетку что бы не мешала:

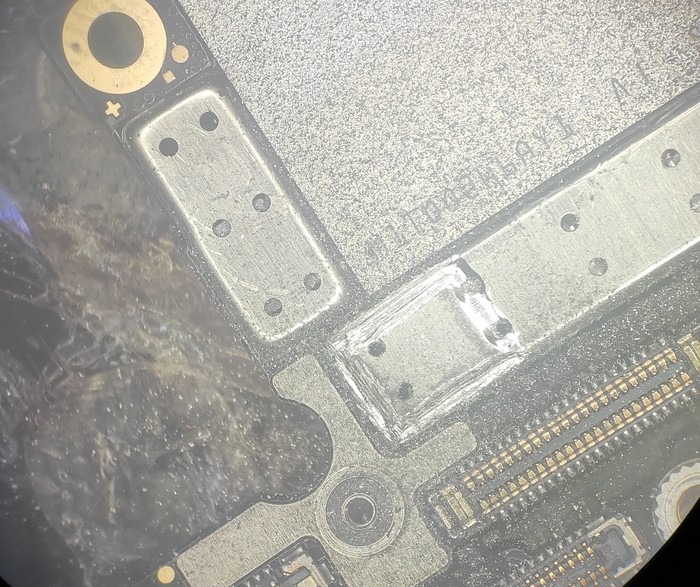

И спиливаю часть защиты:

Очень важно не повредить микросхему чуть выше - это память телефона. Малейший скол в этой области и всё - замена с заказом серийных номеров. А это лишние расходы и время.

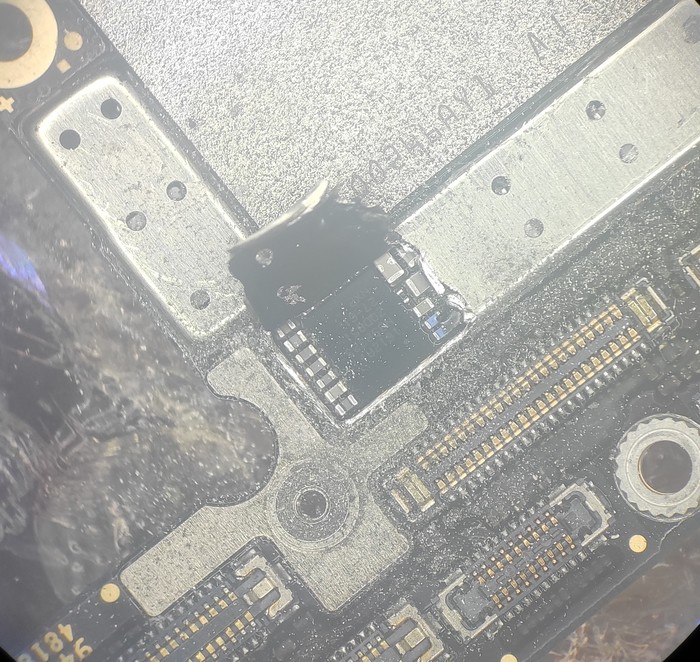

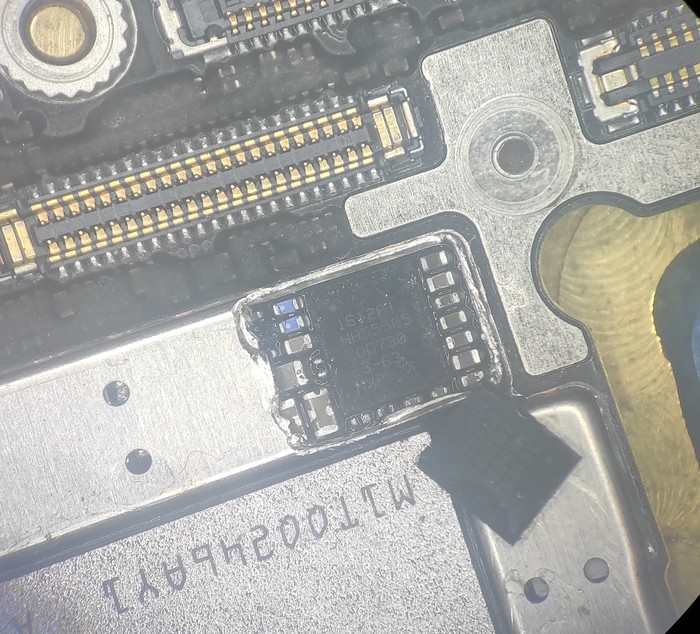

Но у меня всё получилось с первого раза. Открываю как консервную банку:

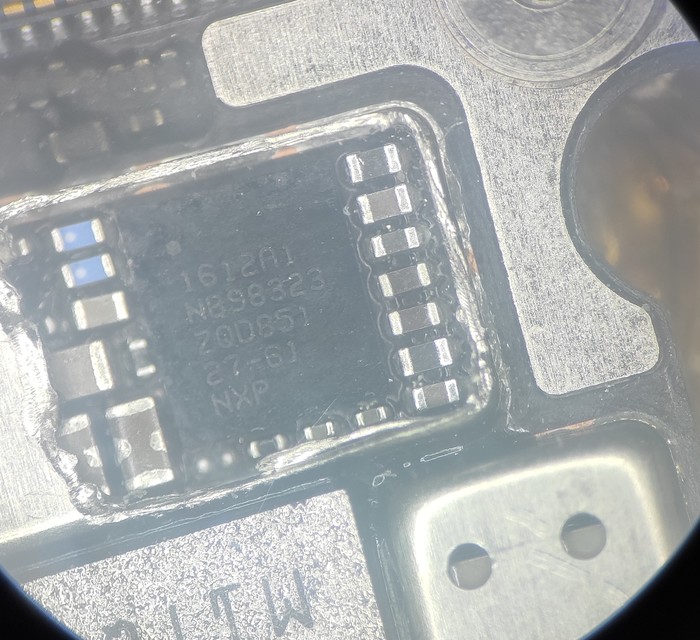

Здрасти))) И Вам, читателям, тоже привет. Опять забыл поздороваться)
Зачищаю всю область от стружки и подравниваю края:

Жистока конечно, но зато нет рисков попасть на реболл процессора.

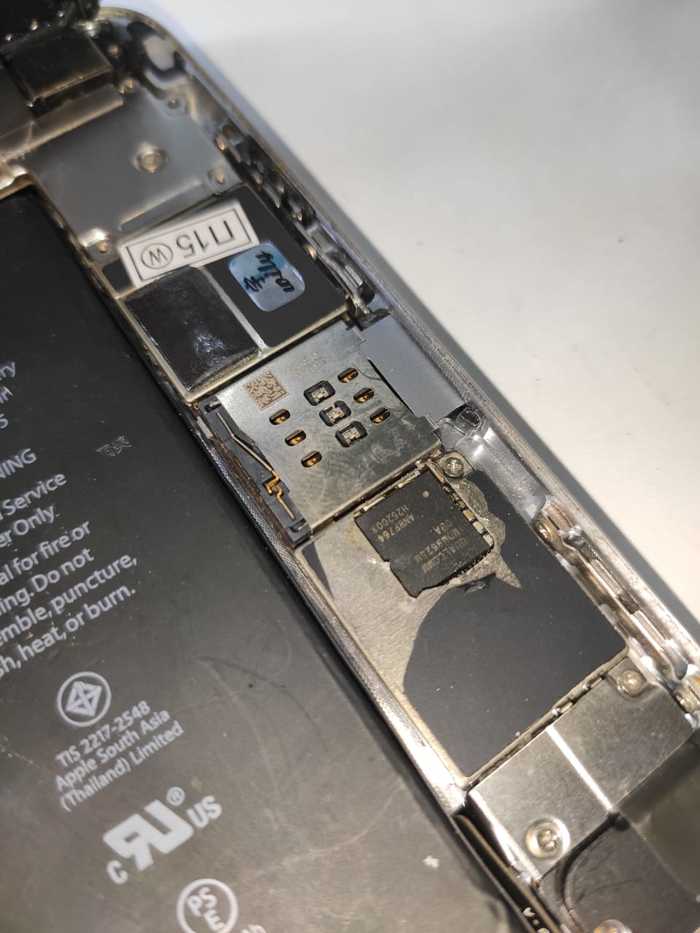

Китайцы тоже таким занимаются:

Маскируют свой ремонт и продают платы как не восстановленные.
Но у меня другой случай.

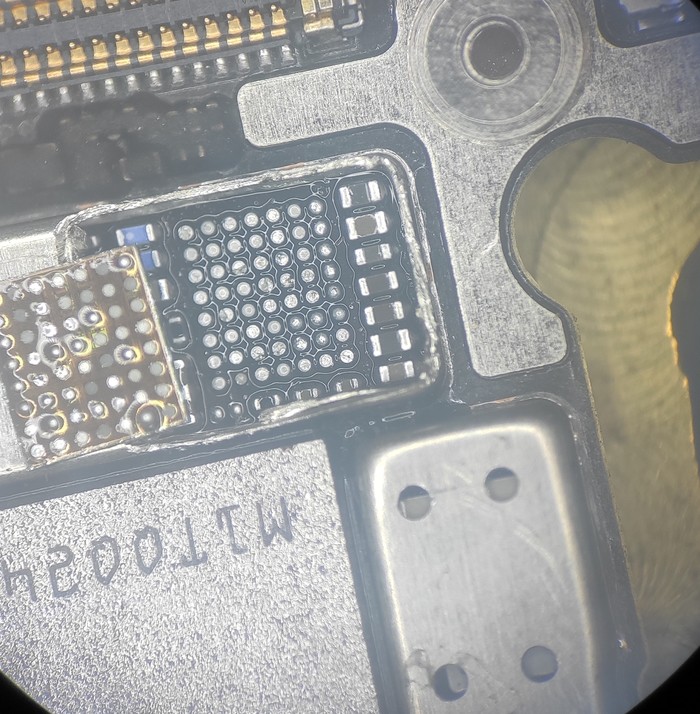

Включаю нижний подогрев и, помогая феном на минимальных градусах (всего 200), отпаиваю микросхему:

Вот так это выглядит со стороны:

Дальше ничего интересного. Установка:

Запаиваю платы обратно:

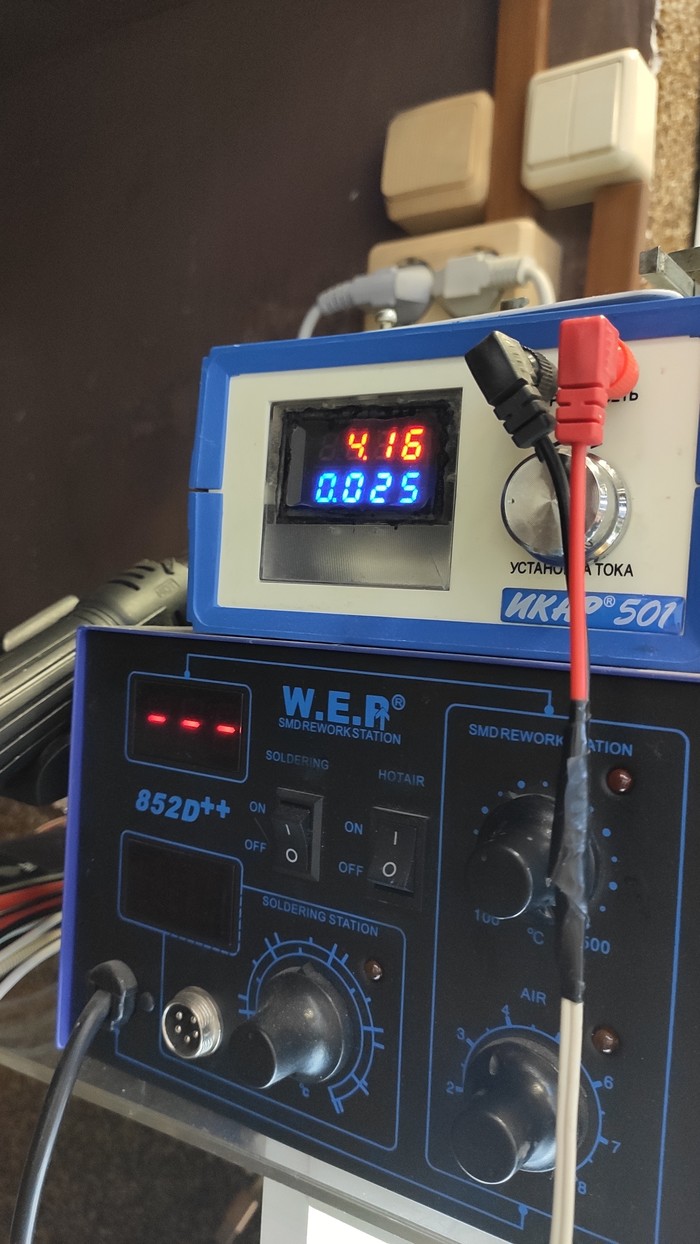

Смотрю потребление телефона в режиме ожидания:

Всё просто Гут! Клиентка попросила самый дно дисплей, так как его опять хватит не надолго.

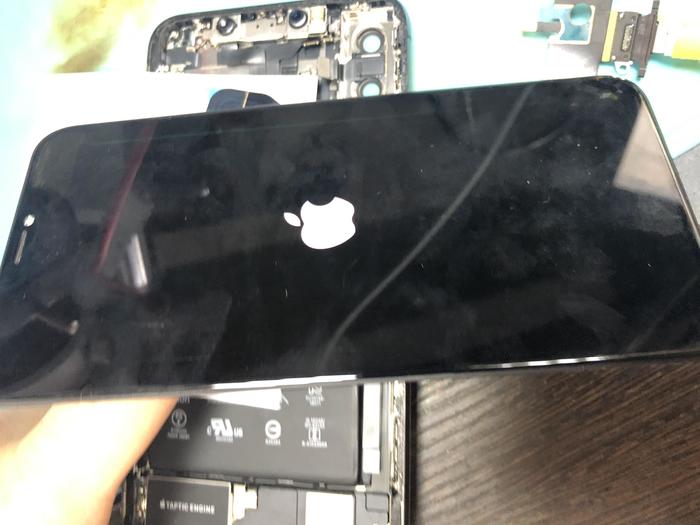

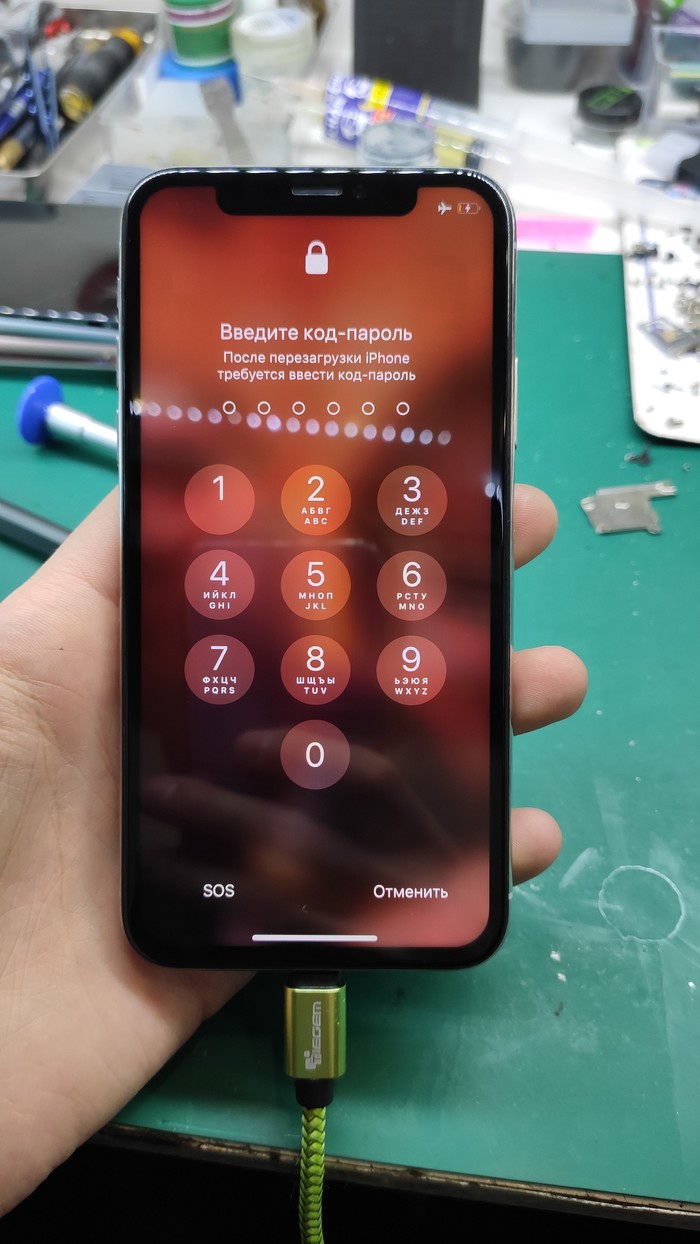

Запускаю телефон с новым дисплеем:

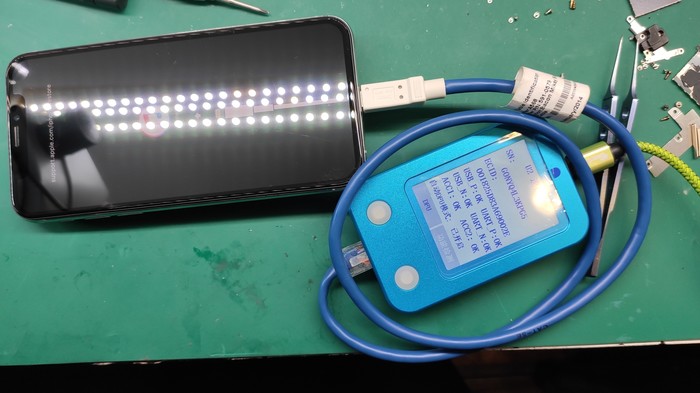

А вот так должен был показать прибор при исправной микросхеме:

В принципе пост тянет на банальную замену контроллера. Сейчас уже каждый сервис научился это делать.

На самом деле я понятия не имею как вышел этот контроллер при падении, но тем не менее это произошло. Возможно при очередном ударе коротнуло дисплей и прилетело в эту микру.
Лично я считаю, что XS намного крепче и надёжнее X и думаю, что их мало будет в ремонтах. И кстати, скоро на них приедет программатор для увеличения памяти и уже в начале следующего года эта процедура станет доступна на Xr/xs и чуть позднее на 11 комфорку)))

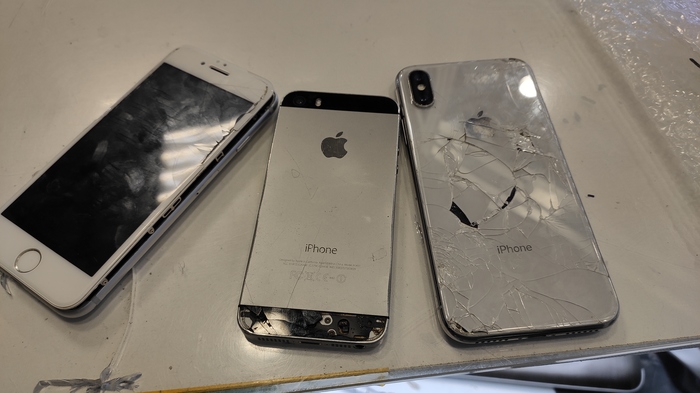

А это её следующие кандидаты на восстановление)))

Обещал не выкладывать больше постов.

Больше не буду...

В этом году)

Всех с ННГ и...

Увидимся!

Всем доброе утро . Как и обещал буду стараться выкладывать свои работы .

Поехали

Пациент - iphone xs max , был подмочен , ездил по гарантии и получил отказ , так как были следы влаги.в итоге клиент попал к нам и готов к платному ремонту.

При первичной диагностике выявлен нагрев чарджера (Tigris).Снимаем его и смотрим что будет дальше.

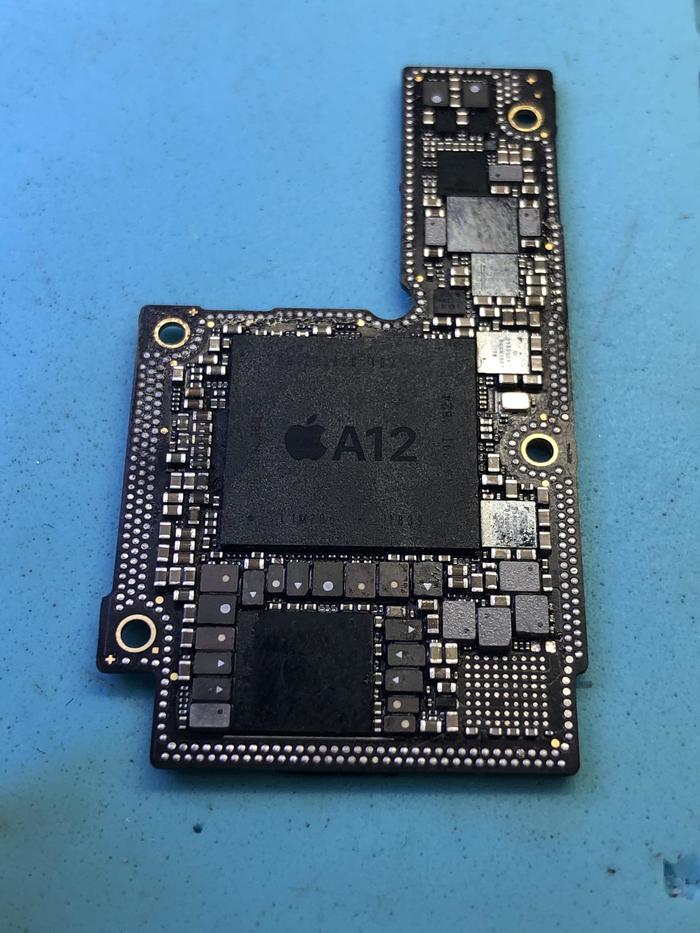

После замены тигриса ( фото увы я не сделал) пробуем включить верхнюю плату без спайки с нижней

Телефон включился и на удивление не было излишних потреблений

после чего попробовали включение с нижней платой в iSocket-е и сразу же упираемся в то что потребление в 250-300мА в первичных цепях питания. Находим теплого виновника (благо с таким потребление много времени не понадобилось) им оказывается U3400 - который отвечает за беспроводную зарядку, снимаем и проверяем на наличие потребления без него

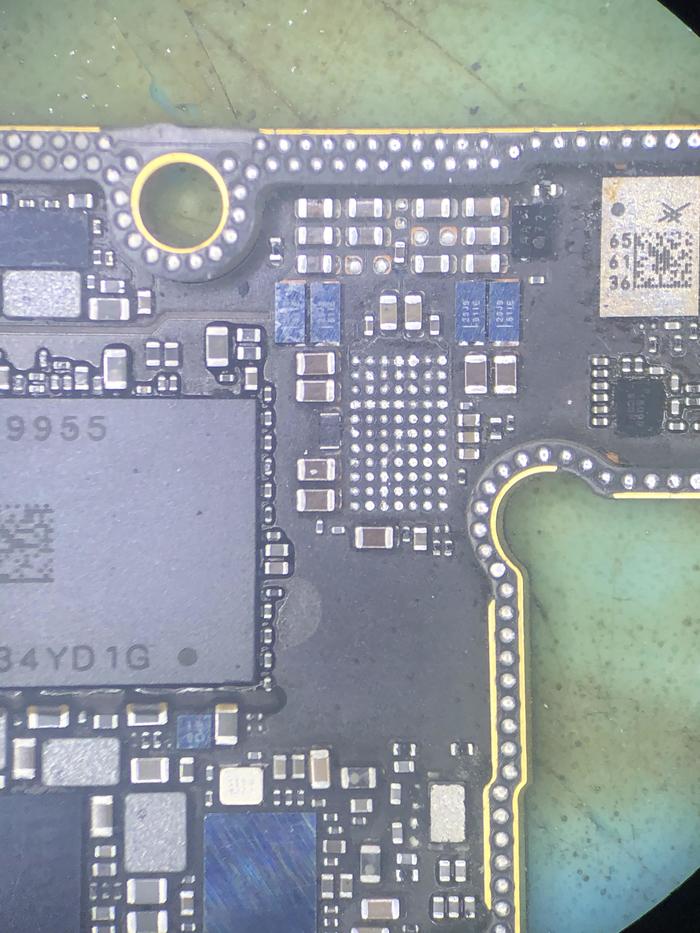

Убедившись в отсутствии потребления, смотрим падения напряжения на контактных площадках, убеждаемся что все в норме , запаиваем на место новую микросхему

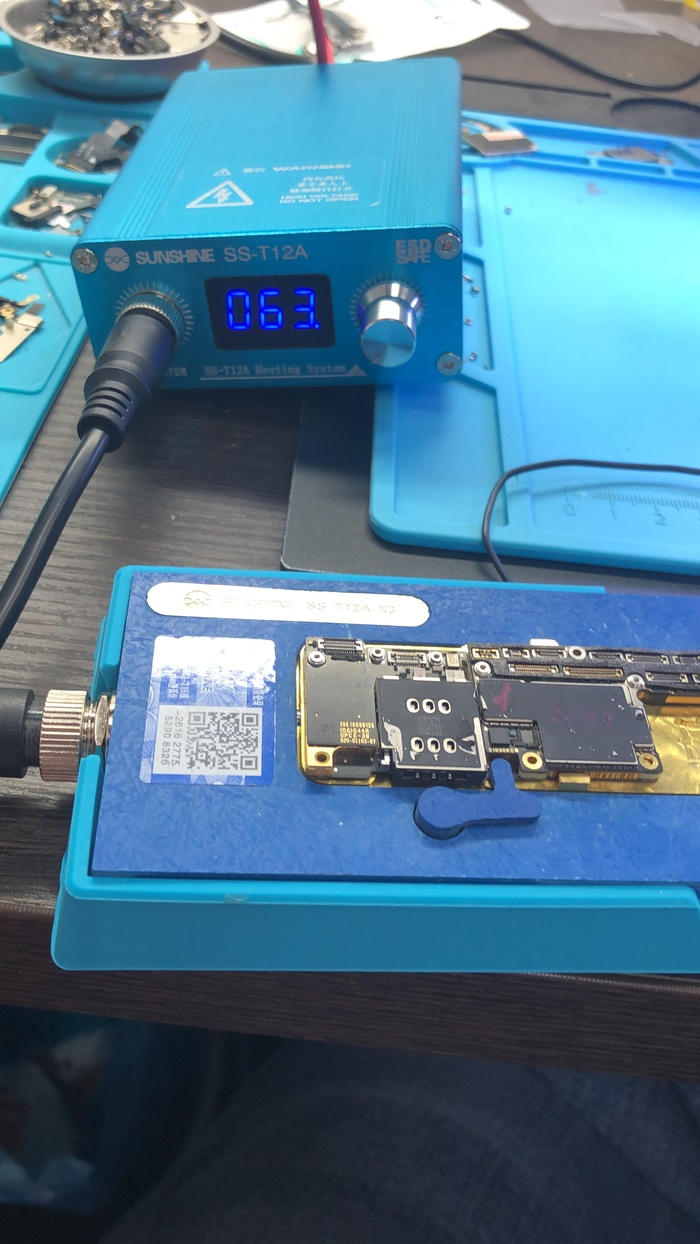

проверяем и спаиваем платы

даём остыть этому чуду и приступаем к полной проверке работоспособности ус-ва.

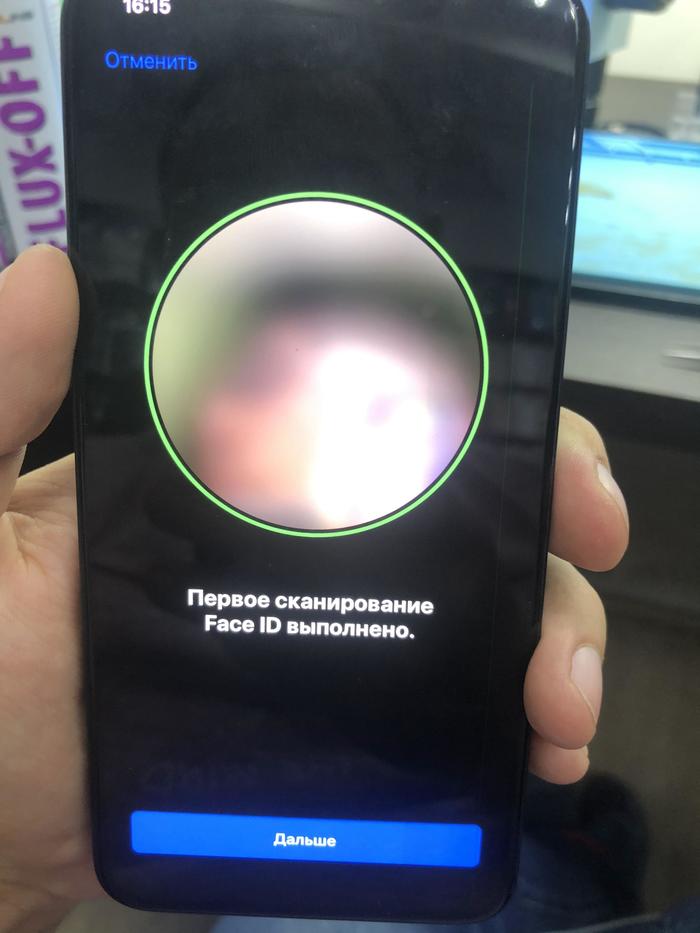

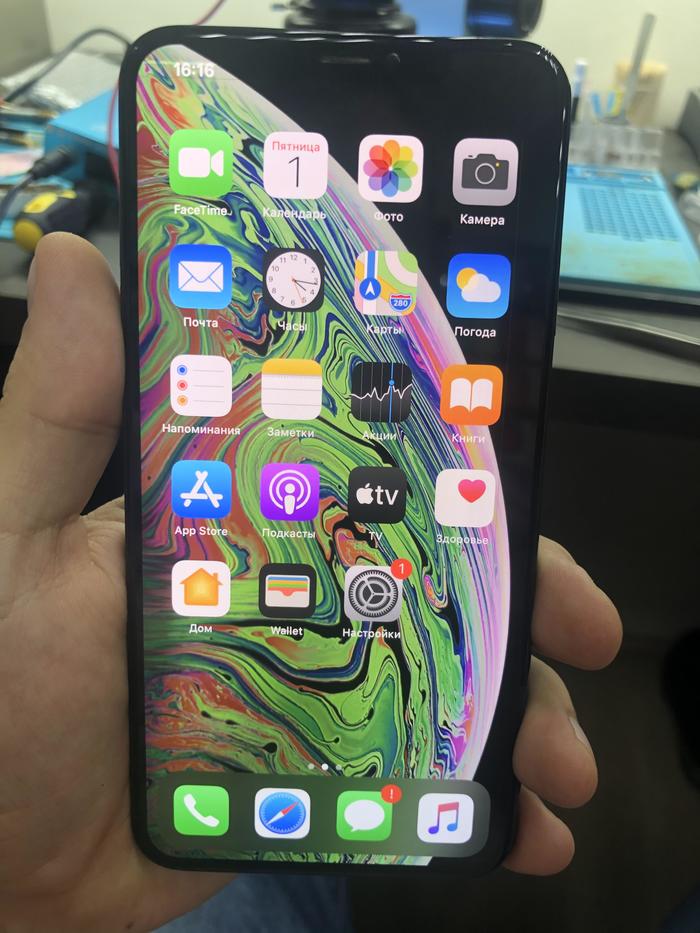

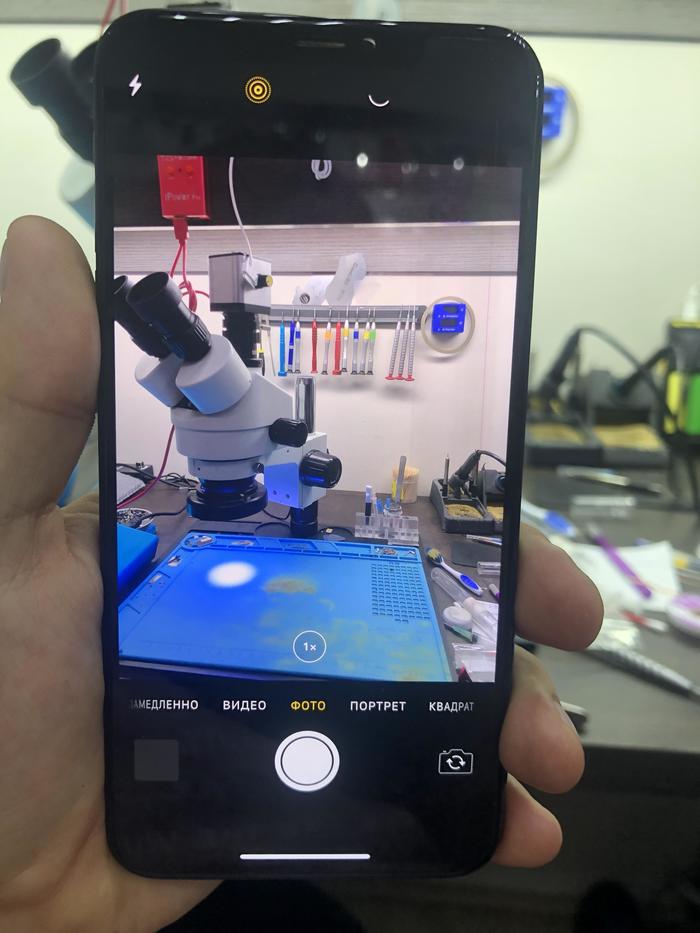

Телефон готов!

Обещаю делать более подробные фото и в большем кол-ве )

всем удачных ремонтов и хорошей рабочей недели
