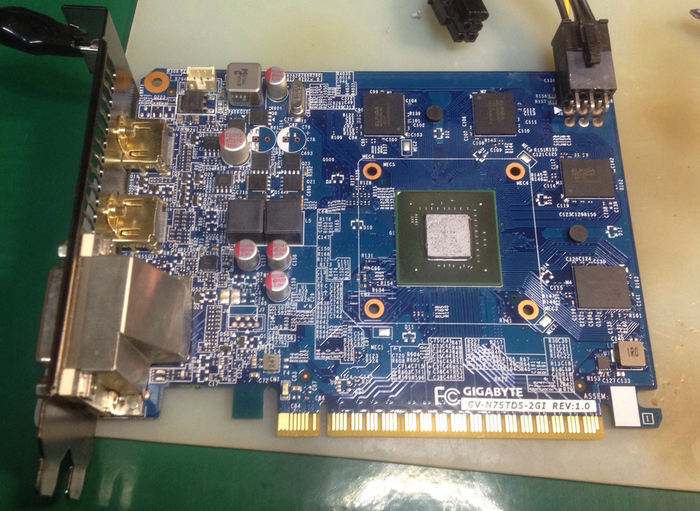

Попросили меня погреть видеокарту Gigabyte GTX 750Ti из типового ПК для танков. "Куллеры крутятся, изображения нет. Всё прозвонили, питания везде приходят". Что же еще может случиться кроме отвала...

Действительно, 700 серия GTX известна этой болячкой. Но прежде чем что-то греть наугад, нужно понимать что делаешь и зачем. Я решил не верить рассказам заказчика и провести диагностику.

Подключил видеокарту к лабораторному блоку питания и увидел что куллеры действительно крутятся, а потребление в районе 350мА. Вроде бы всё нормально запускается, но оказалось что напряжение питания линии PCI-e 1,05В отсутствует.

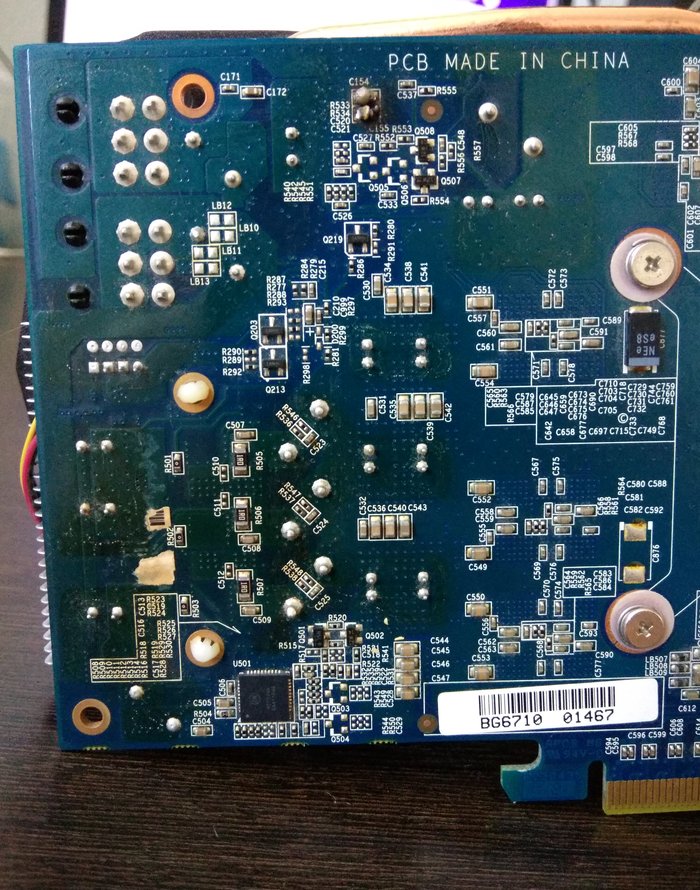

Питание 1,05В формирует шим-контроллер uP1728p. Знаю по опыту, что очень часто конкретно эта микросхема как в ноутбуках так и на видеокартах умирает просто так.

Замеряю сопротивление по нагрузке - не нулевое. Просто меняю uP1728p на новый без дополнительных замеров.

Теперь карта потребляет от лабораторного блока питания 550мА и напряжение 1,05В после дросселя присутствует.

Подключаю видеокарту к тестовому стенду и получаю картинку:

Никакого "отвала чипа" у видеокарты нет. Типовуха с питанием + тех.обслуживание. Если бы она попала ко мне уже прожаренной, или после неквалифицированного вмешательства "специалистов", то ни о какой послеремонтной гарантии не могло идти речи.

Я во ВКонтакте.

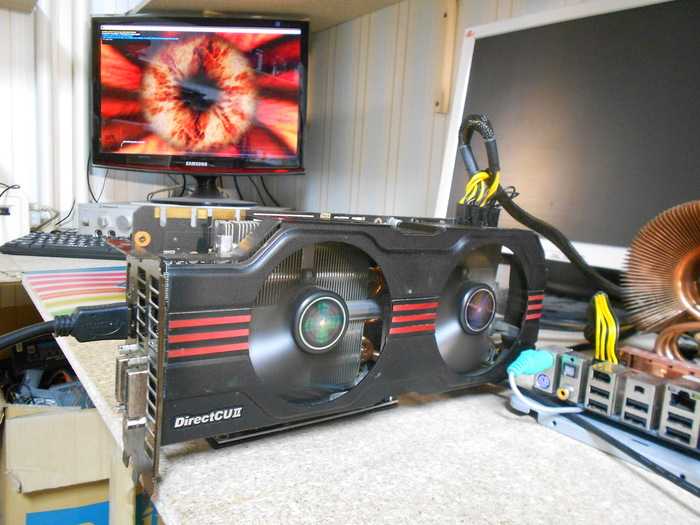

Когда-то топовая видеокарта Asus GTX 580 начала перегреваться. Под нагрузкой температура доходила почти до 100 градусов в играх. В бенчмарке FurMark температура превышала 100 градусов. Чистка и замена термопасты уже не помогали. Мазали и КПТ-8, и понтовую MX-4. Результат один - перегрев.

В данном случае причина кроется в теплораспределительной крышке видеочипа. Точнее, под ней.

Между кристаллом и крышкой с завода нанесена термопаста. С течением времени термопаста высыхает, теряет свои свойства, превращается в порошок и становится менее эффективной, затрудняя теплоотвотвод от кристалла. Из-за этого происходит перегрев.

Для 500 серии карт nVidia GTX очень характерен отвал кристалла. Если вовремя не принять меры и не устранить перегрев, то отвал произойдёт неизбежно. Поэтому высохшую термопасту под крышкой необходимо срочно заменить на свежую. А для этого нужно снять крышку с чипа, которая намертво приклеена к подложке герметиком.

В этом вся сложность и опасность. Герметик держит крышку очень надёжно и в холодном состоянии крышку не сорвать без повреждения чипа. Греть чип слишком сильно так же нельзя - он припаян к плате BGA шариками. От локального перегрева текстолит может деформироваться и произойдёт нарушение контакта подложки чипа с платой.
Поэтому греть нужно аккуратно и со знанием дела.

Разбираю карту и подготавливаю к процедуре снятия теплораспределительной крышки с видеочипа

Кладу на преднагреватель

Грею плату до нужной температуры. Контролирую процесс высокоточным пальцем.

Когда плата достаточно прогрелась, выключаю преднагреватель и пробую осторожно подцепить крышку скальпелем не повредив текстолит подложки.

Крышка снята. Под ней порошок из термопасты. А по бокам остатки КПТ-8, которой обильно и с усердием заливали видеочип.

Если не счистить остатки герметика с подложки чипа, то теплораспределительная крышка будет не плотно прилегать к кристаллу и картина будет еще хуже чем до скальпирования. Поэтому весь герметик придётся убирать.
Пока чип и плата еще горячие, аккуратно счищаю герметик скальпелем. Это самая нудная и мучительная часть всего процесса. Но, к сожалению, необходимая.

Готово. Подложка чистая и гладкая. Осталось нанести свежую термопасту на кристалл, установить обратно крышку и собрать карту.

Я не приклеиваю крышку снова на герметик. Достаточно зафиксировать её со всех сторон монтажным скотчем. Система охлаждения прижмёт крышку плотно к кристаллу и она никуда не денется. Главное ничего не сдвинуть в процессе сборки карты.

Карта собрана и готова к тестированию под нагрузкой.

Чтож, теперь температура в FurMark доходит до 80 градусов. В играх температура держится в районе 75. В целом, это конечно многовато, но допустимо.

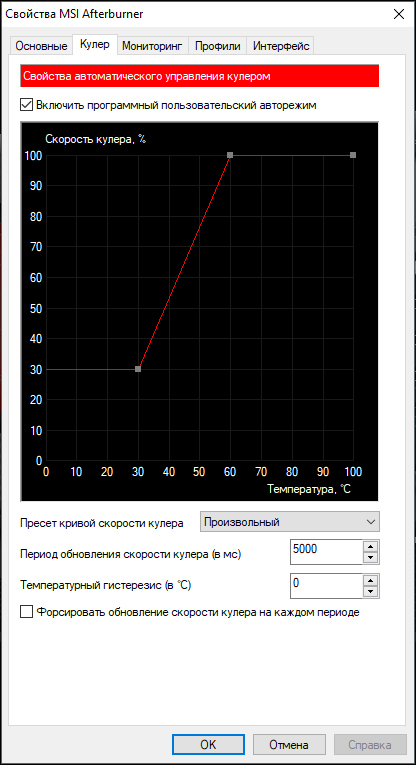

Для таких карт я рекомендую устанавливать программу MSI Afterburner, ставить её в автозапуск и выбирать программное управление куллерами по заданному графику.

Это универсальный график работы куллеров, который подходит для любой видеокарты.
