Всем привет! Решил сделать и показать одно очень полезное приспособление для дрели, которое много чего умеет, делал из бросовых материалов, которые были под рукой, в основном это те же обрезки ЛДСП, что я использовал в изготовлении мебели из прошлых моих статей. В этой статье расскажу о первой функции этого приспособления.

Видео, если что, в конце поста.

Как-то появилась надобность в стойке для дрели, но всё никак не доходили руки, что бы её сделать. И вот наконец, тот день настал. Делал я себе как-то в рабочий кабинет раскладной стол с полками и шкафчиками, назвал его "Мечта электроника", потому как на одной стороне его паяльные работы произвожу, но а на другой монитор с компом установлен. Посмотреть сие произведение самодельного искусства можно тут.

О чём это я, ах да, от этого мебельного производства осталось много обрезков ЛДСП, которые я не стал выбрасывать, так вот из этих обрезков и решил сделать стойку. Подобрал два подходящих по размеру куска, приступил к изготовлению. За прототип взял вот этот экземпляр из интернет-магазина.

Ну а теперь перейдём к процессу. Шаг 1: Нижняя часть - основная платформа с направляющими.[/h2]

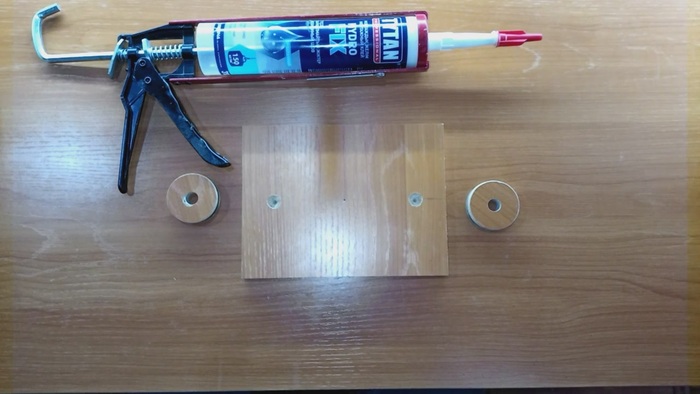

Взял обрезок ЛДСП размером 150х200мм за основную платформу, просверлил в нём углубления под стойки 12мм. Потом с помощью корончатого сверла вырезал два кружка диаметром 40 мм из такого же ЛДСП-материала. Просверлил в них отверстия под трубки 12мм, которые будут выполнять функцию направляющих нашей стойки для дрели.

Далее с помощью небезызвестного клея TYTAN Professional Hydro FIX приклеил кружки к платформе.

Вставил обрезки трубки для позиционирования и подождал пока клей схватится.

Далее просверлил отверстия и стянул детали с помощью саморезов для прочности.

Затем взял эпоксидный двухкомпонентный клей быстрой фиксации.

Промазал клеем трубки, подготовленные заранее. Трубки обрезал по 300 мм в длину, думаю должно хватить для хода дрели при сверлении.

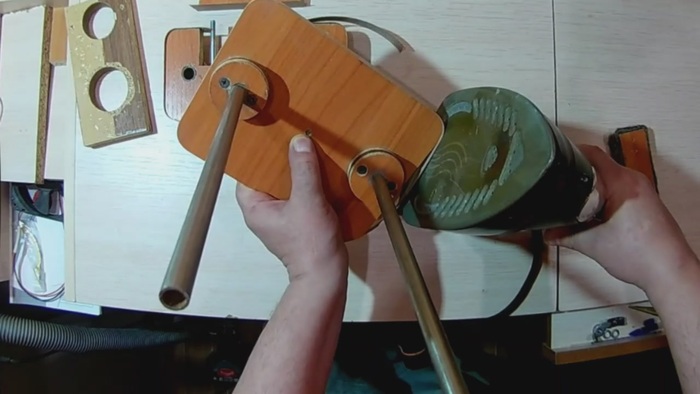

Вклеил трубки в отверстия на платформе.

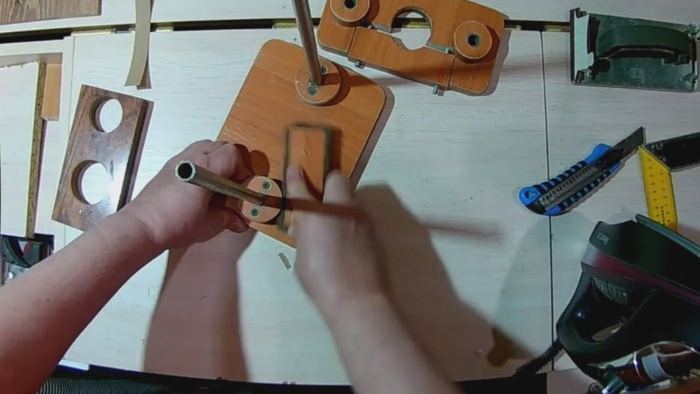

И выровнял их с помощью угольника под 90 градусов со всех сторон.

Шаг 2: Верхняя подвижная часть с фиксатором дрели.

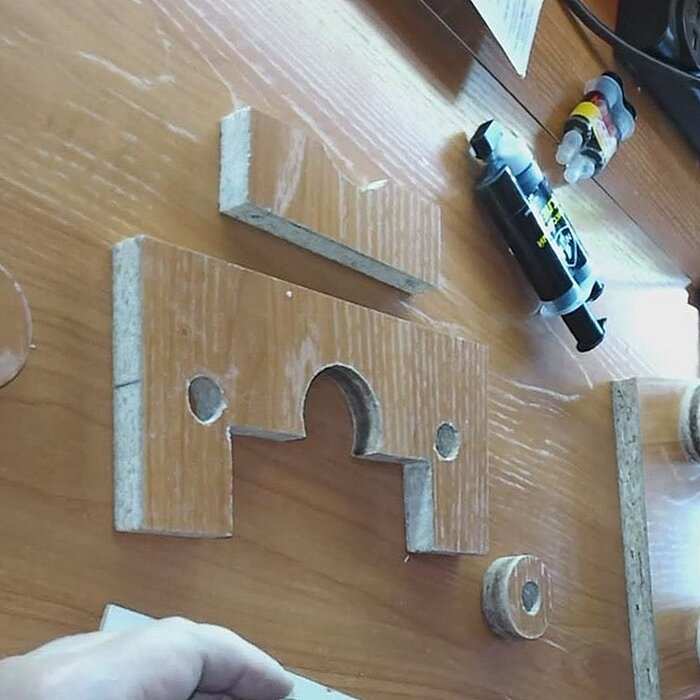

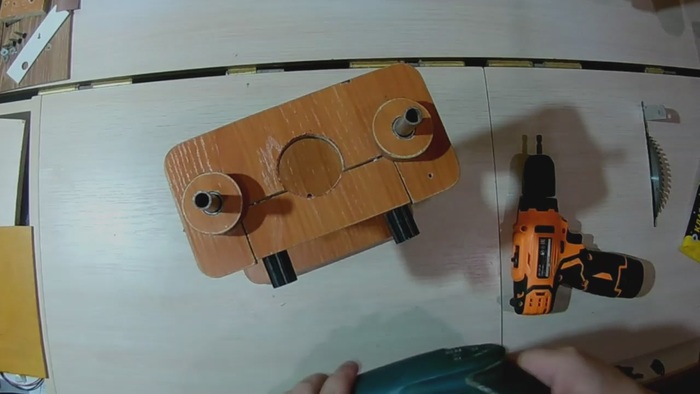

Для этой части нашего приспособления взял обрезок ЛДСП размером 100х200 мм. В центре просверлил отверстия под дрель. И два отверстия под направляющие трубки. В торцах просверлил два сквозных отверстия под болты для зажима дрели. Затем выпилил прямоугольную подвижную часть, которая будет прижимать дрель.

Для следующего действия нам понадобится анкерный болт.

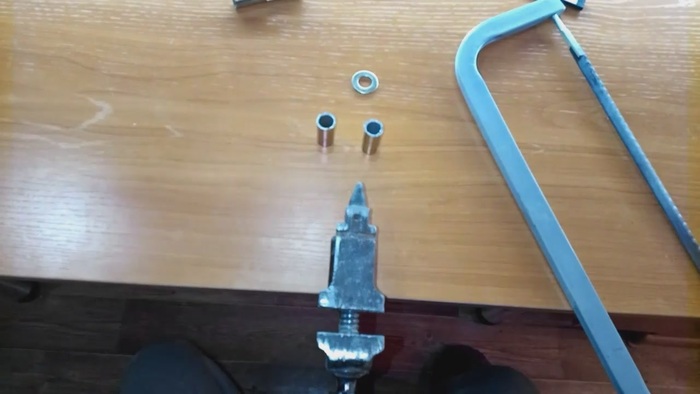

Нам понадобится не весь анкер, а только трубчатая его часть.

Внутренний диаметр этих трубок соответствует наружному диаметру наших трубок-направляющих. Для начала зачистим внутреннюю и внешнюю часть трубок наждачкой и примерим их по месту.

Далее взял два анкерных длинных болта по бетону длиной 120 мм. Подготовил эпоксидный клей. Промазал клеем верхнюю часть болтов и вклеил их на эпоксидный клей и зафиксировал гайками для жёсткости склеивания.

Шаг 3: Обработка на шлифовальном станке основных деталей стойки.

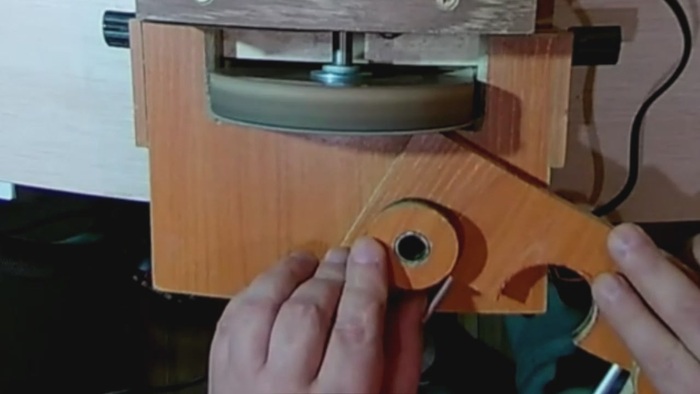

Следующим этапом обработал углы скруглив их на шлифовальном самодельном станке из этой статьи.

Шаг 4: Оклеивание меламиновой кромкой с помощью утюга.

Далее с помощью утюга проклеил все торцы самоделки меламиновой кромкой.

Хотя конечно все эти манипуляции лучше было бы проводить в первую очередь. Но у меня и в планах вначале не было закатывать кромкой сие изделие.

Шаг 5: Изготовление направляющих пружин.

Далее встал вопрос, где же взять отталкивающие пружины нужной длины и диаметра. В итоге нашёл в закромах моток стальной проволоки 1мм, раньше на такую вешали шторы, если кто помнит, очень прочная проволока. В общем решил рискнуть сделать из того что было.

Делал всё на глаз, поэтому витки на пружинах кое-где не ровные. Получились вот такие две пружины.

Шаг 6: Изготовление гаек-барашек для фиксации дрели в стойке.

Как сделать фиксирующие гайки-барашки из того, что есть под рукой и без лишних танцев с бубном?

Для этого взял две крышки от клея Момент и две мебельные гайки с резьбой. Которые выкрутил из какой-то старой мебели. С помощью биты (обратная сторона биты как раз по размеру подошла под шестигранник в гайке) и шуруповёрта вкрутил их в крышки, в крышке была уже резьба!

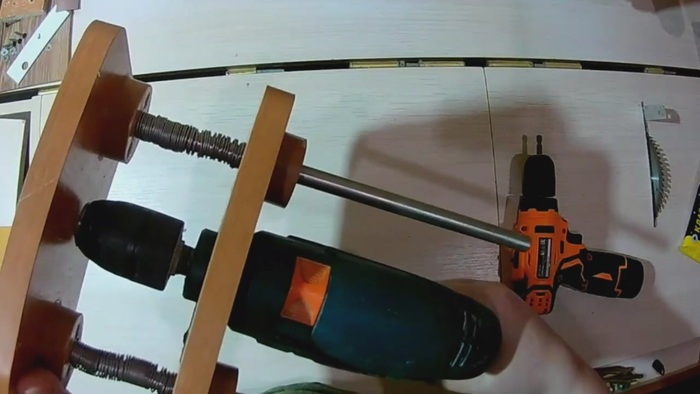

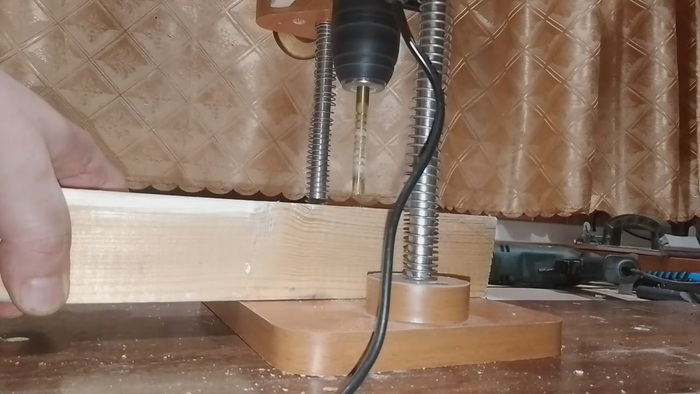

Дрель сидит как влитая, система работает!

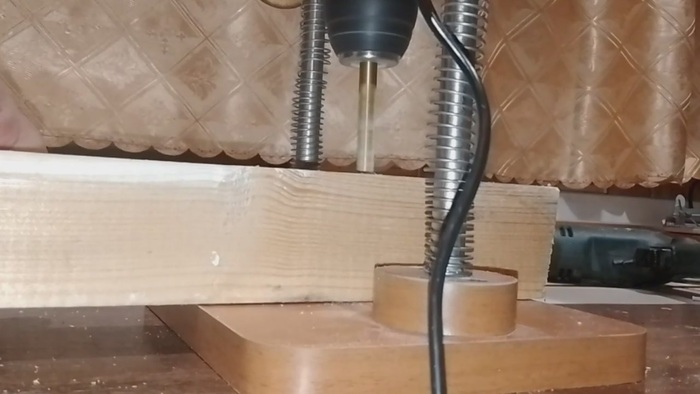

Проверил в эксплуатации - все работает отлично!

На этой оптимистичной ноте позвольте попрощаться не надолго, скоро выйдет вторая часть.

На этой оптимистичной ноте позвольте попрощаться не надолго, скоро выйдет вторая часть.

Всем спасибо за внимание!
