Приветствую моих дорогих подписчиков и новых читателей!
Разбавлю ленту с милыми котиками своим хобби, а именно ремонт всяких разных дорогих стекляшек для фотолюбителей.

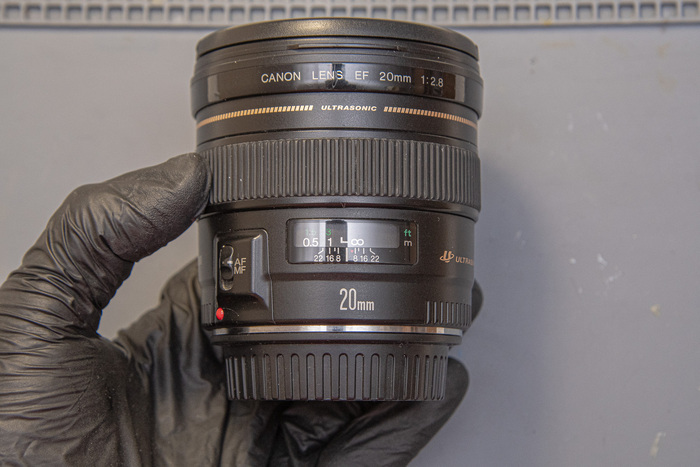

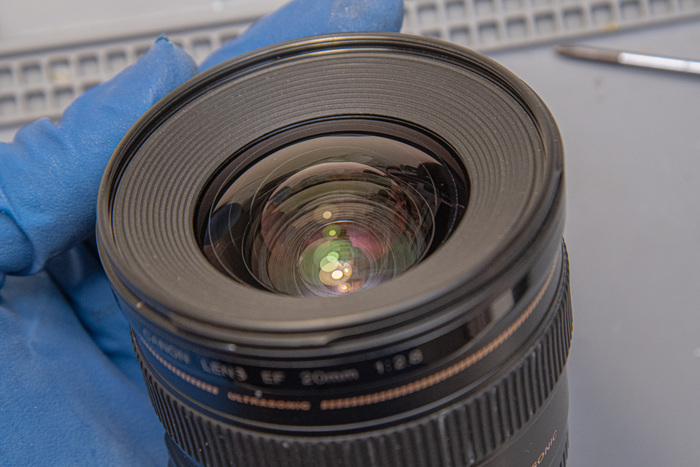

На столе оказался среднебюджетник Canon фикс, широкоугольный светосильный двадцатимиллиметровый с относительным отверстием два и восемь с простейшим запросом на удаление песчинки с внутренней линзы.

Песчинка жЫрная. Прям посерединке.
Подумал я что дело на 5 минут и даже поставил кипятиться чайник для празднования очередного успеха.
Но не было бы этого поста если было бы всё просто, а чайник успел выкипеть, меня не дождался.

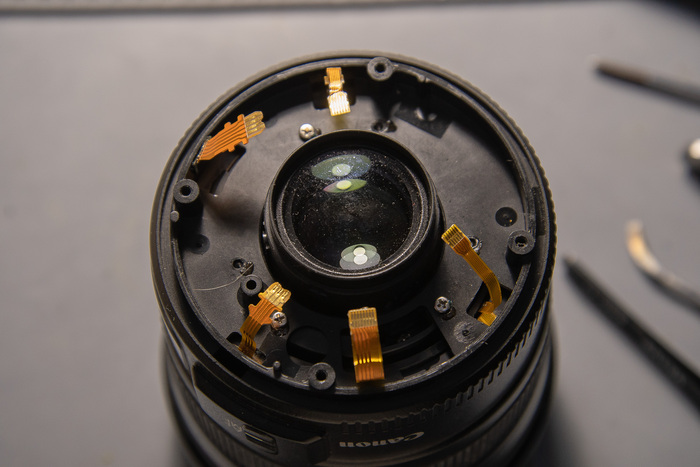

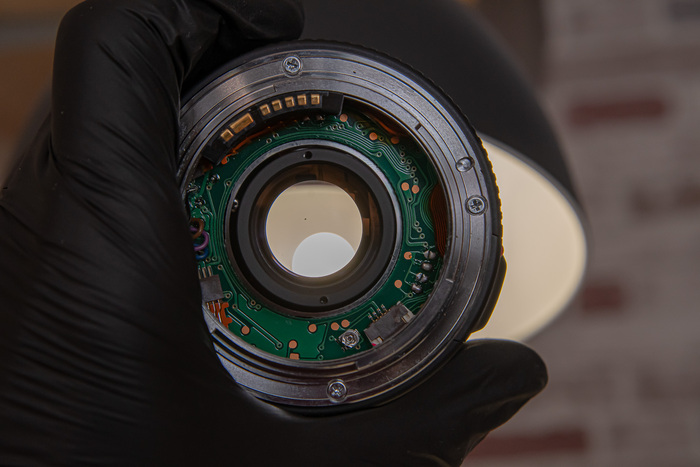

Выкрутил без разборки заднюю линзу и облом, песчинка намного глубже чем мне показалось.

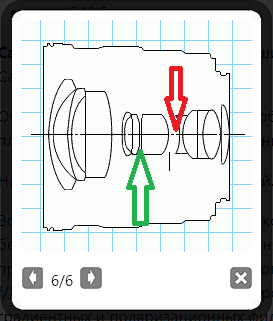

Красная стрелка это там где я искал, зеленая стрелка это там куда надо добраться.

Ну думаю, ладно, зайду в лоб и разберу с передней линзы. Дел на 25 минут. Про чай уже забыл.

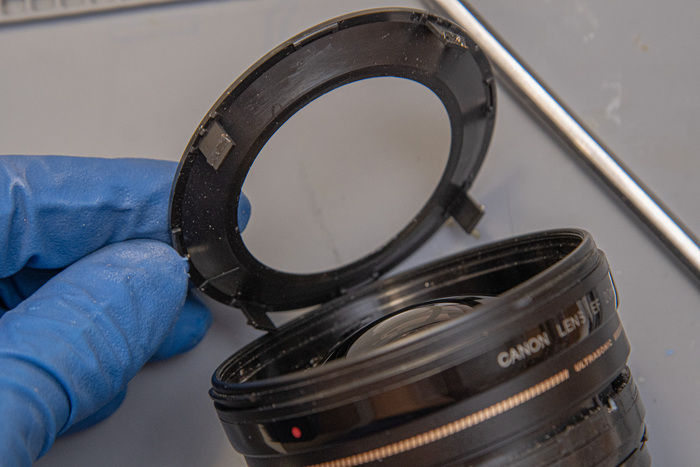

Песок, он был везде.

Всё в песке. Маленькое напоминание о лете в разгар начала зимы, даже стало немного тепло от воспоминаний.
Но в тот же момент стало понятно что, ни пяти ни двадцати пяти минутами тут не обойтись, надо разбирать вхлам и всё вычищать.
Песок и морская вода полезны для нежного организма человека, но катастрофически вредны для крепкой профессиональной техники.

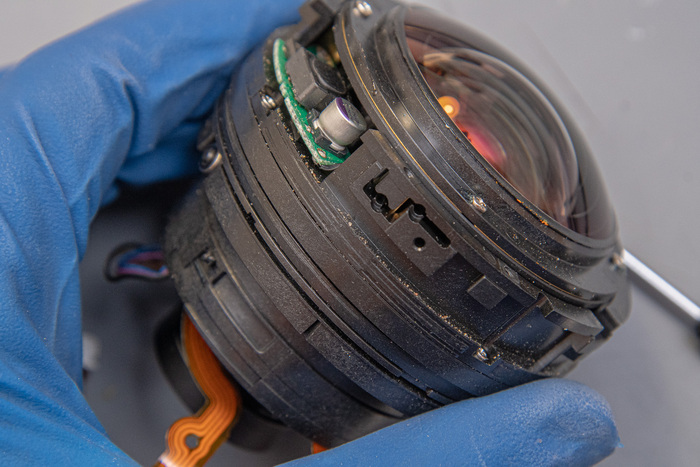

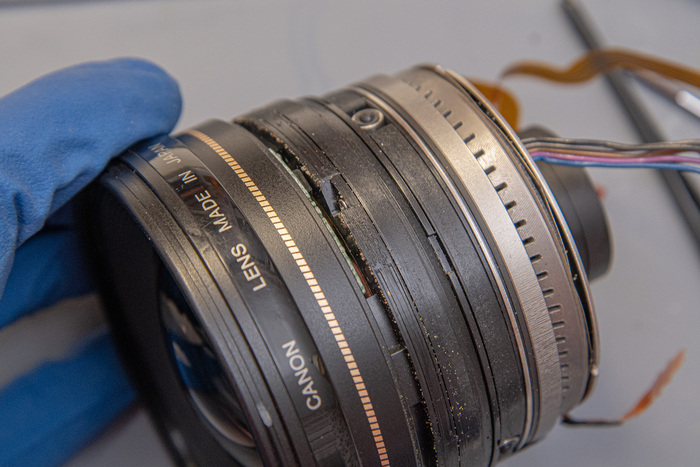

Добрался до линзы. Интересно заметить возможность юстировки положения передней линзы, в отверстия вкручиваются винты и чем сильнее закрутить тем больше отпирает линзу вперед. Таких отверстий по кругу три парных штуки, ими настраивается плоскость.
Но удивило отсутствие винтов, видимо юстировка не потребовалась.

Нашел чьи то следы, что опять же странно. Разбирался объектив первый раз, неужели щепетильные японцы напакостили?

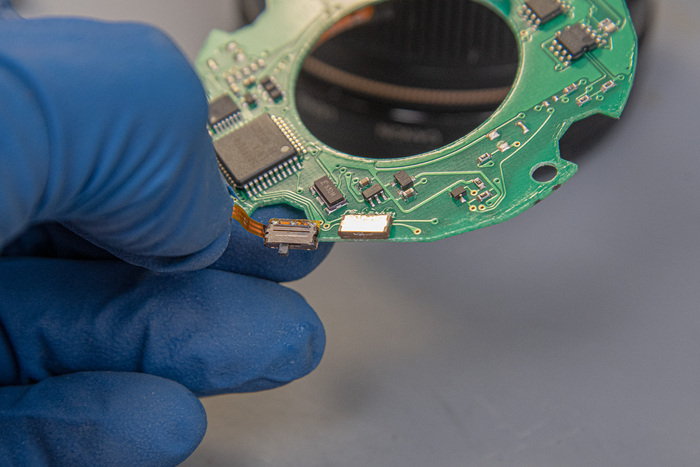

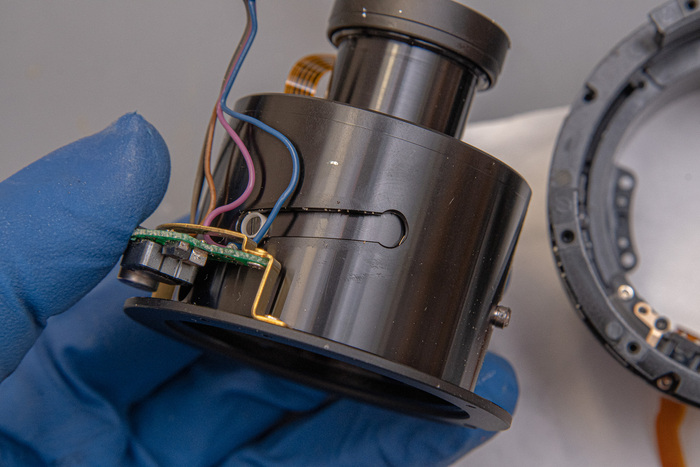

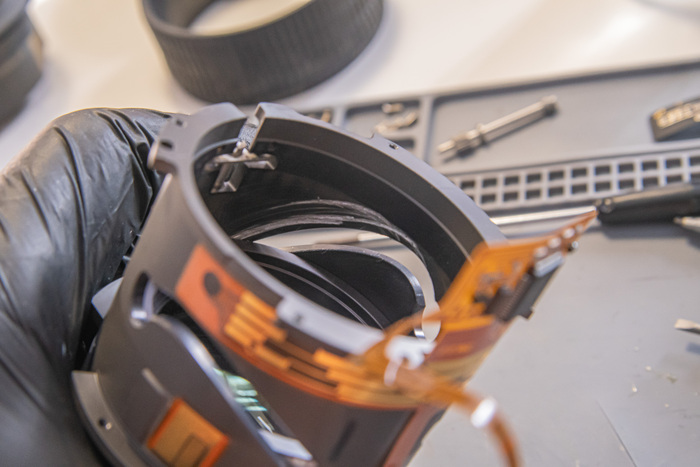

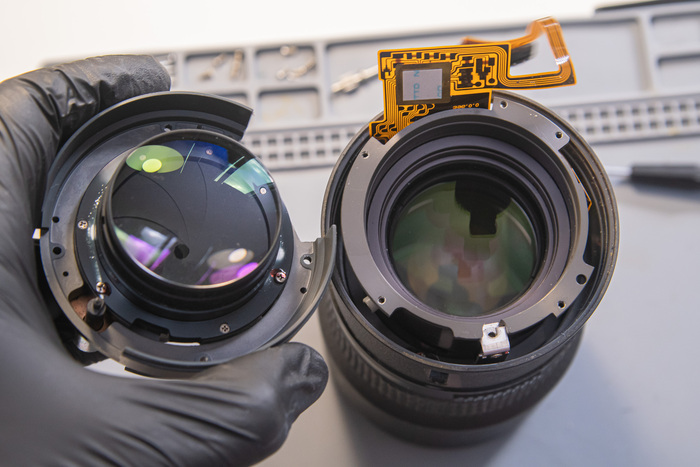

Вот и добрался до мотора фокусировки и его датчика. Песок не успел сделать свои гадкие делишки и всё осталось в работоспособном состоянии.
Одна песчинка может легко исцарапать рабочие трущиеся поверхности мотора. Замена мотора дорогая процедура.

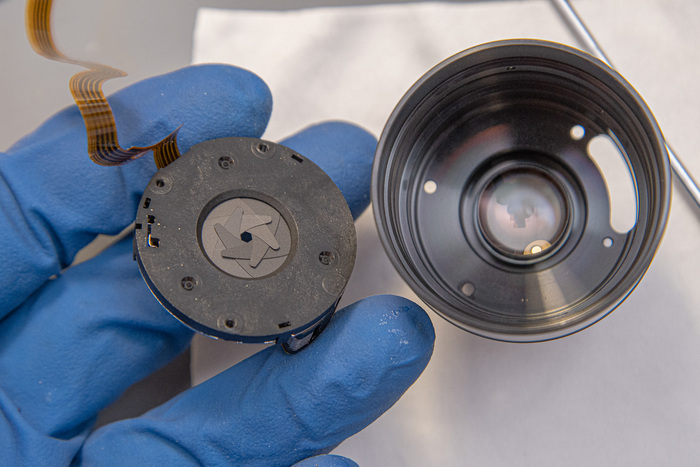

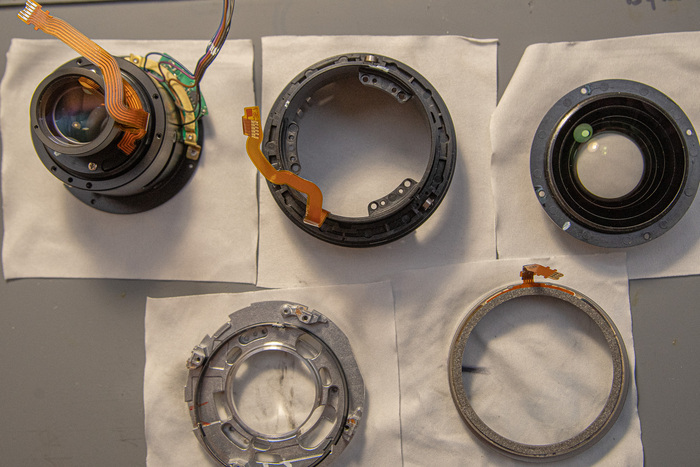

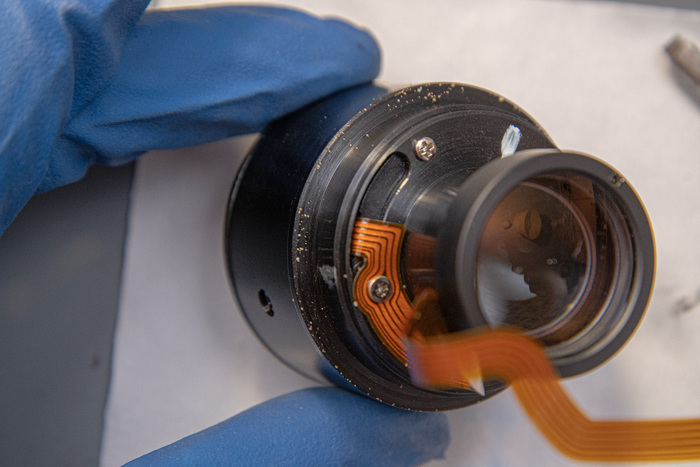

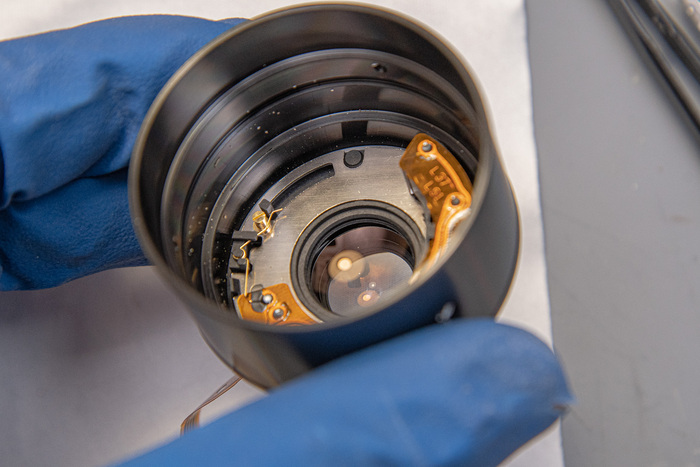

Песок везде. Даже в самом нутре где диафрагма.
Я только добрался до песчинки которую надо было убрать....которую я оценил в 5 минут времени...

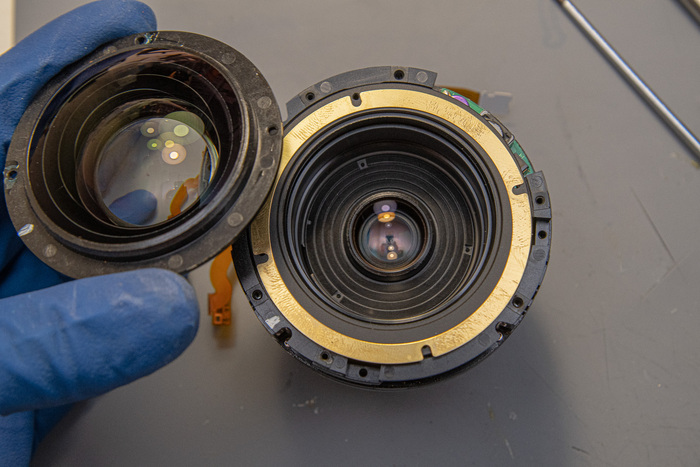

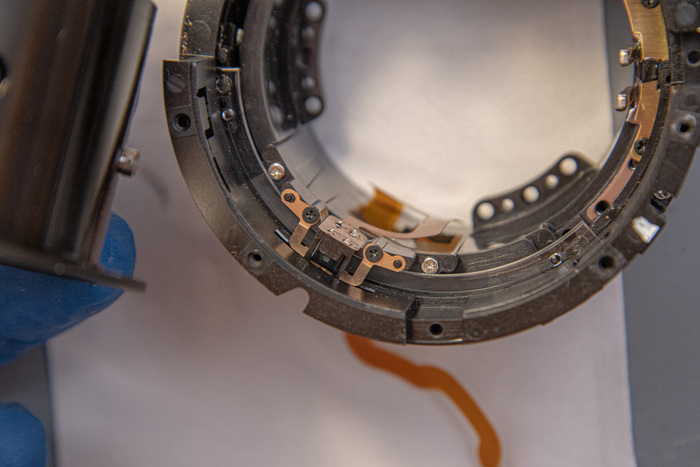

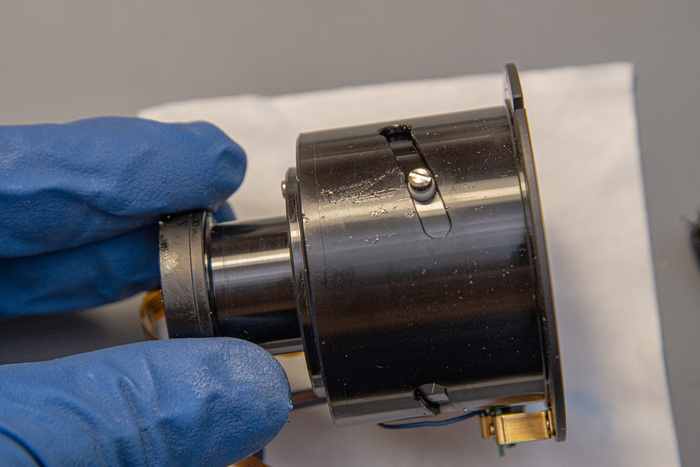

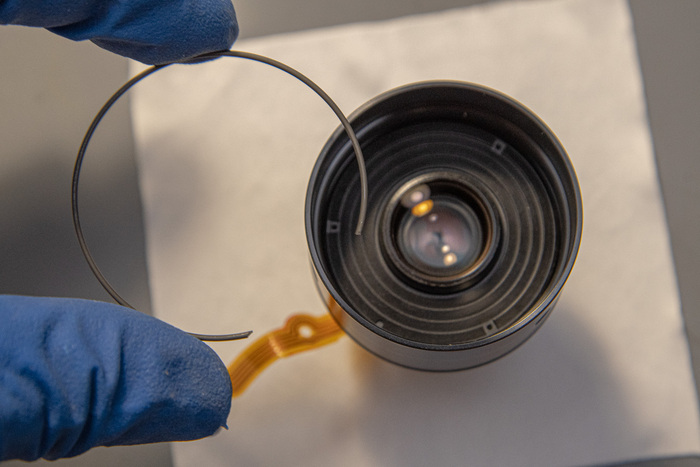

Диафрагма и внутренний линзоблок держатся на обычном стопорном и очень топорном кольце. Обычно как то более технологично.

Чистка, мойка, продувка

Почти готов

...Но сломал кнопку переключение фокусировки. Я молодец.
Хвала инженерам что применили унифицированные детали, поставил переключатель с самого простого и распространенного 18-55мм.

Теперь точно всё. Объектив почищен, проверен, отдан владельцу. Теперь можно и чай с печенками.

Убирал рабочее место примерно так:

Ответы на часто задаваемые вопросы:

1)Критику, советы, вопросы по фототехнике и ремонту рад услышать в комментариях.

2)Личные вопросы как расправится и куда деть поломанную фототехнику можно обращаться по адресу:

Почта: z8ss@yandex.ru

ВК: https://vk.com/id81521330

Telegram: @L0master

Спасибо за внимание, до новых интересных постов.

Уважаемые пикабушники, прошу совета.
Имею болезнь в виде сбора всякой умеренно и неумеренно древней оптики. И вот попала ко мне железка давно искомая, дальномерный объектив индустар-61л производства ЛЗОС, но в состоянии "полная задница". Со слов продавца - от скуки была покрашена, закинута в шкаф в пакете и там пережила (или не очень) жаркое и влажное лето.

Приехало мне это безобразие вот в таком виде.

Утирая кровь из глаз, счистил краску, благо она почти не держалась и сходила хлопьями. Результат оказался чуть лучше, однако корпус оказался "пожран" коррозией.

Вот сижу, думаю что с этим страдальцем делать. Имею опыт шлифовки резинообразивным диском, окислы снимает хорошо, но остаются полосы. Хотя на узких поверхностях особо заметно не будет, раньше я такое делал с огромным юпитером-6. Либо по классике наждачка + полировка, но такого я с люминием не делал ещё.Подскажите,может был опыт у кого, чем лучше полировать, или возможно ещё какие-то методы я не знаю.

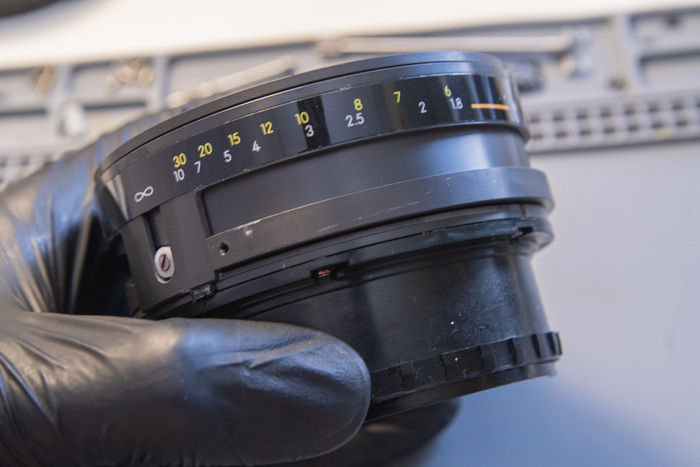

Обидно, что поедены некоторые числа на шкале расстояний. И что я уже точно не смогу восстановить накатку в некоторых местах по заводу.
Жалко, что много интересных стёкол доводятся до такого состояния.
П.С. Приобрёл бы такой в хорошем сохране.

Отличный, достаточно дорогой, но пыльный и не работает. Не порядок.
Но фигня вопрос, можно сделать всё было бы желание.

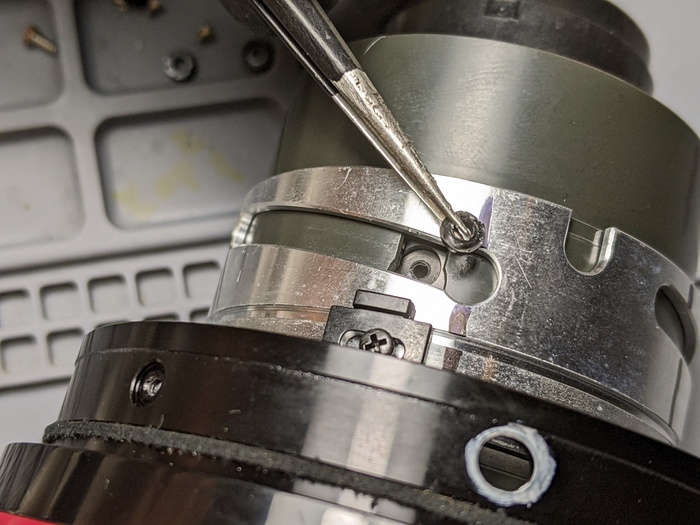

Ранее разбирался, почему недокрутили оригинальные винты. Такие сюрпризы не люблю, но всё можно восстановить.

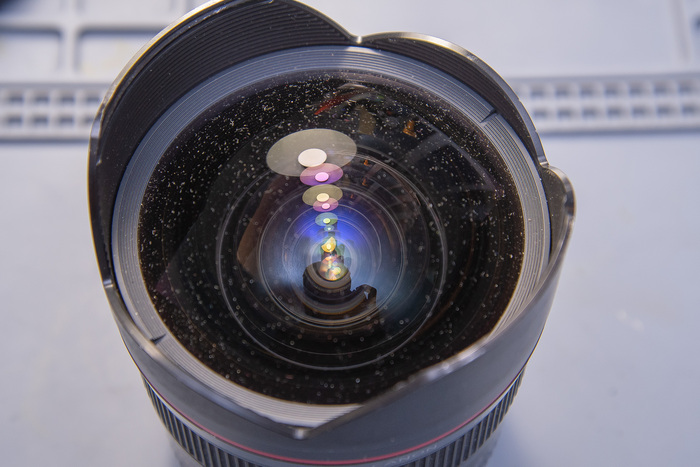

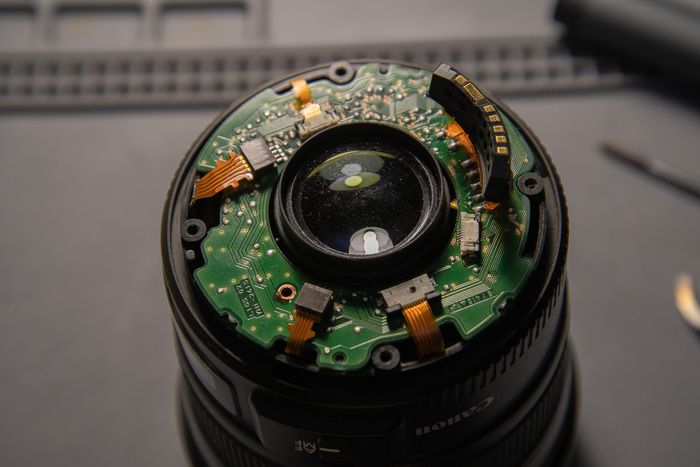

Пыльный ужас просто, со слов владельца лежит лет 10. Внутри что то сломалось, болтается и не фокусируется.

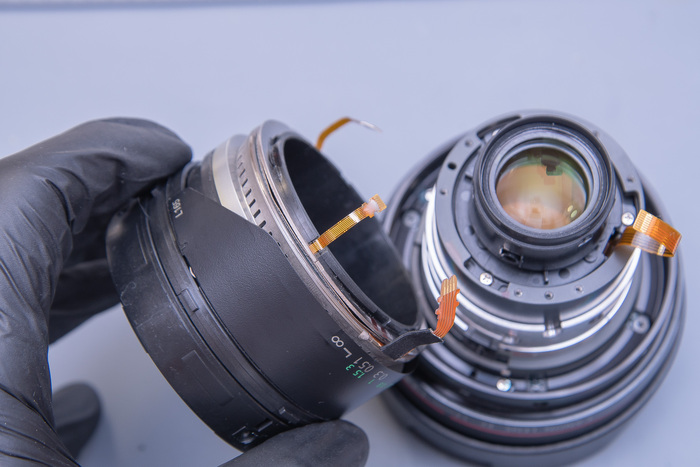

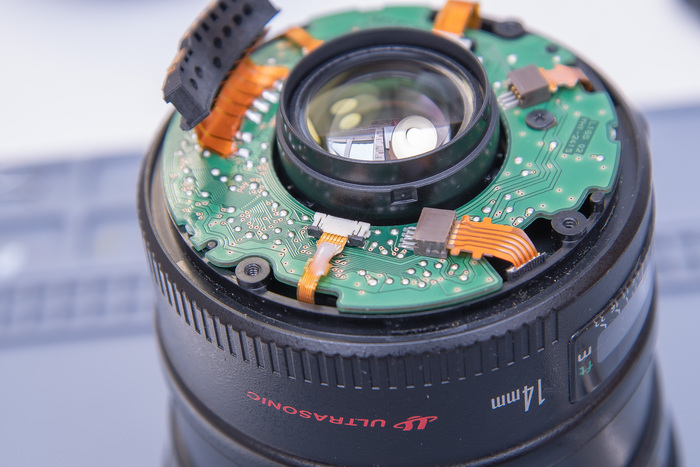

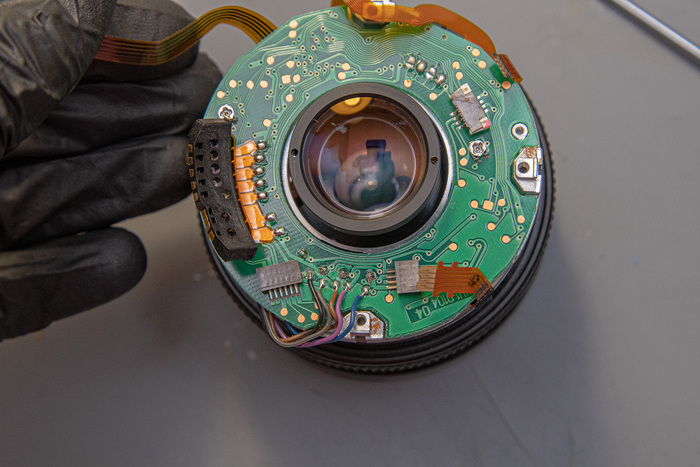

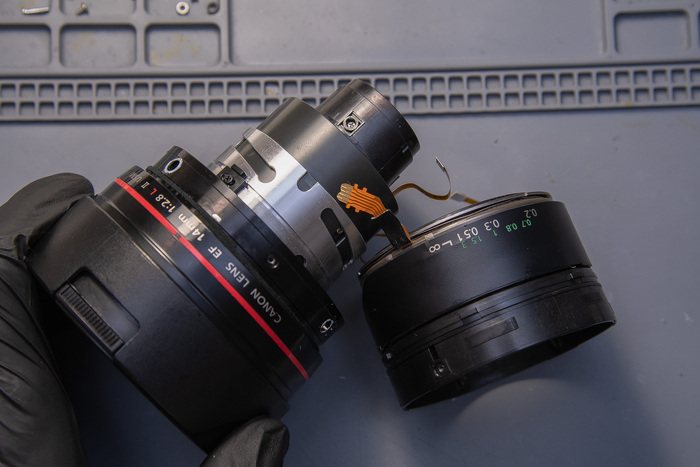

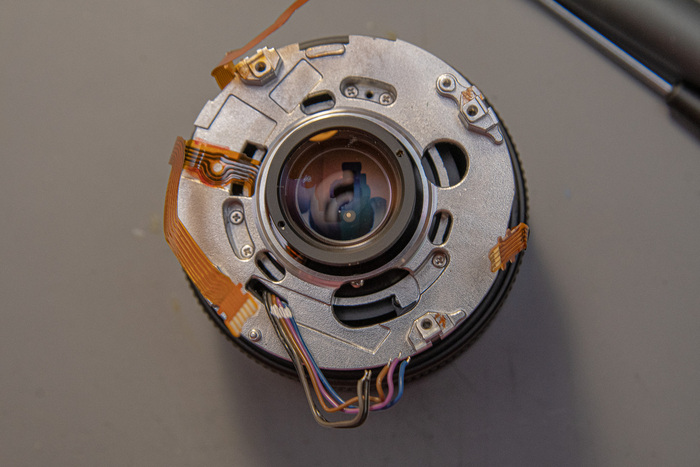

Святая простота. Canon красавчики, умеют делать хорошие вещи, разбирается просто, знать бы только как и иметь аккуратность.

А неисправность проще показать на видео, внутри что то сломалось и часть объектива просто болтается. Скорее всего упал или придавили заднюю линзу.

Это моторчик, слегка перегретый, но работает.

Поломка оказалась достаточно лайтовой, всего навсего срезало три направляющие втулки. Их выточил под заказ. Благо механика осталась целой.

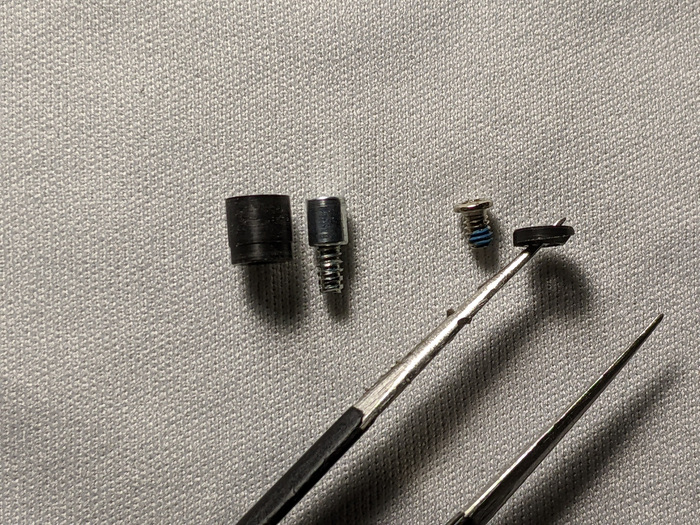

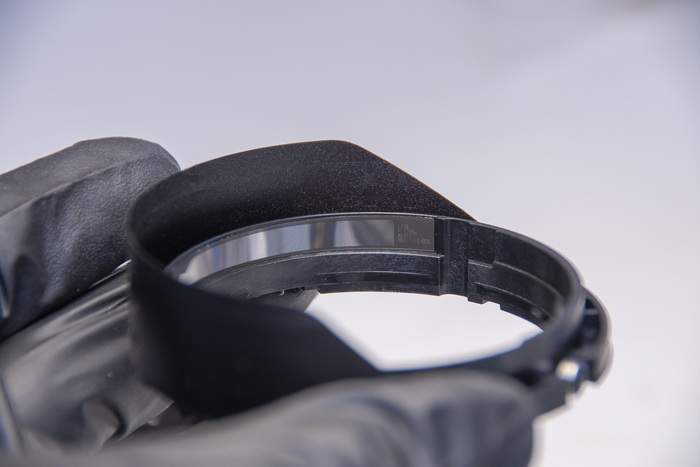

Новая и старая втулки

Можно частично собрать для проверки

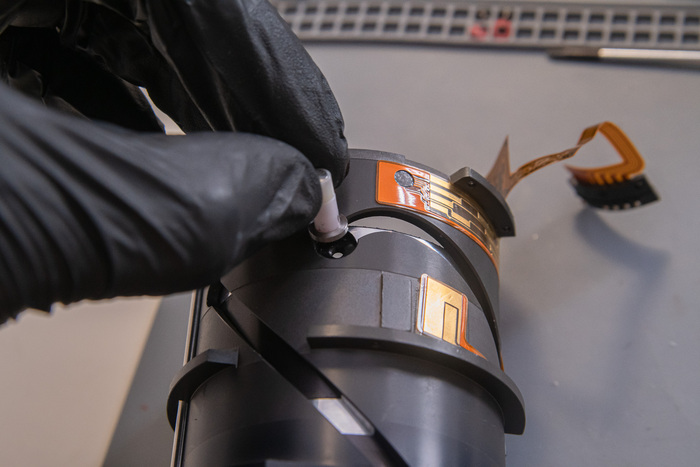

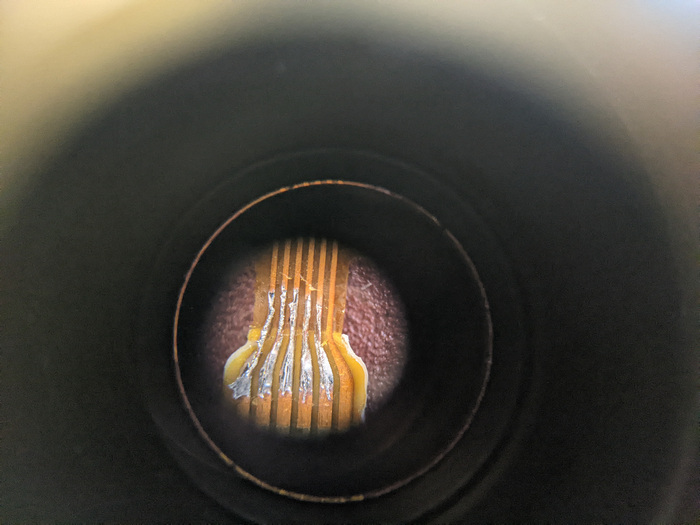

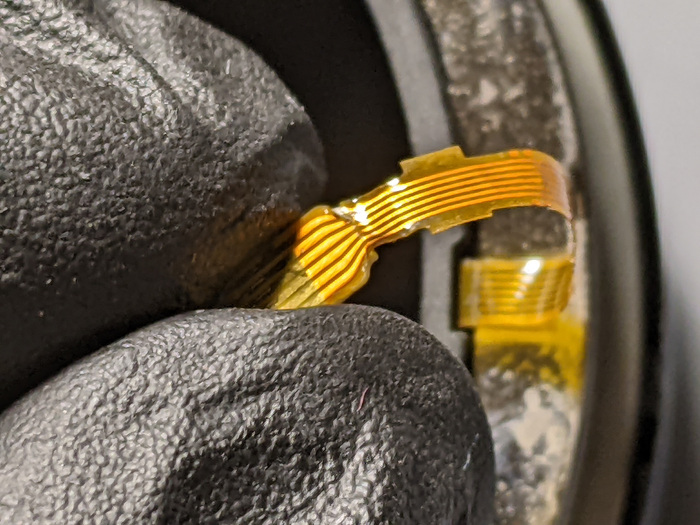

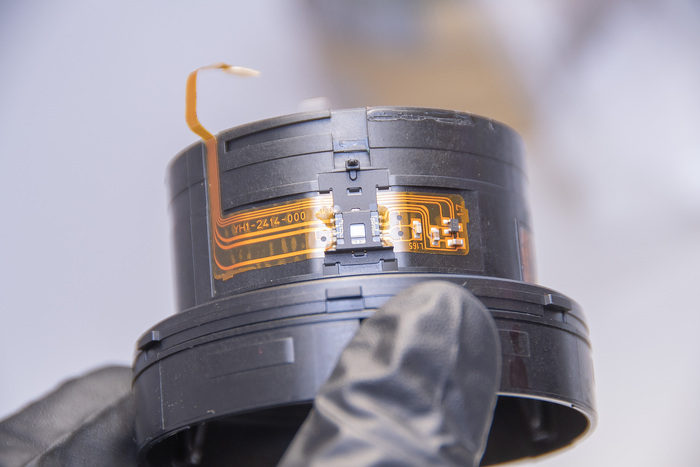

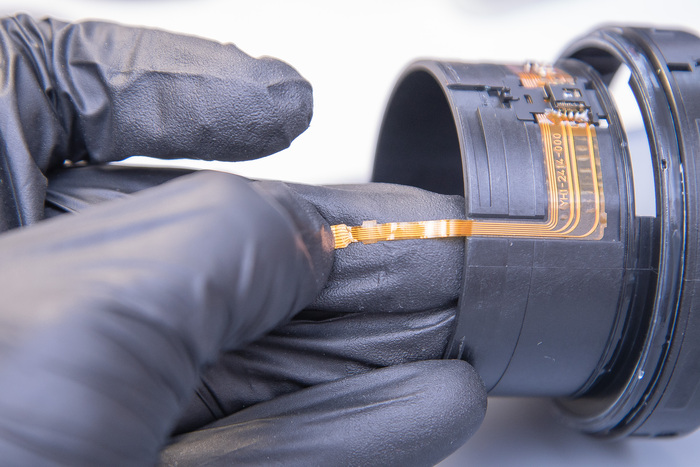

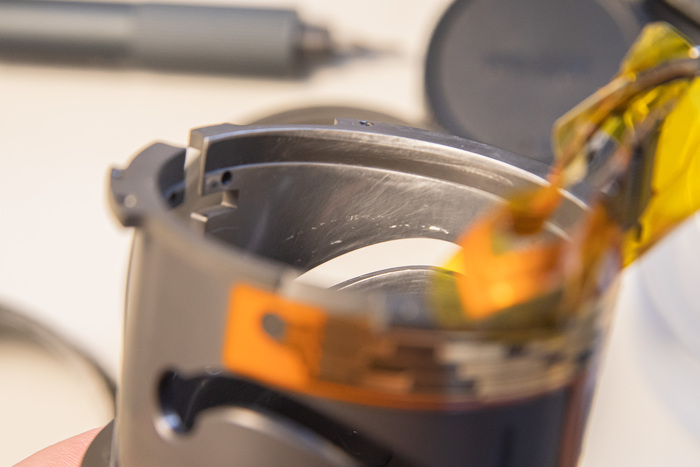

Дальше нужно было устранить сюрпризы предыдущей разборки, заменить-починить-запаять оборванный шлейф на датчик фокусировки. Пришлось разобрать немного мотор.

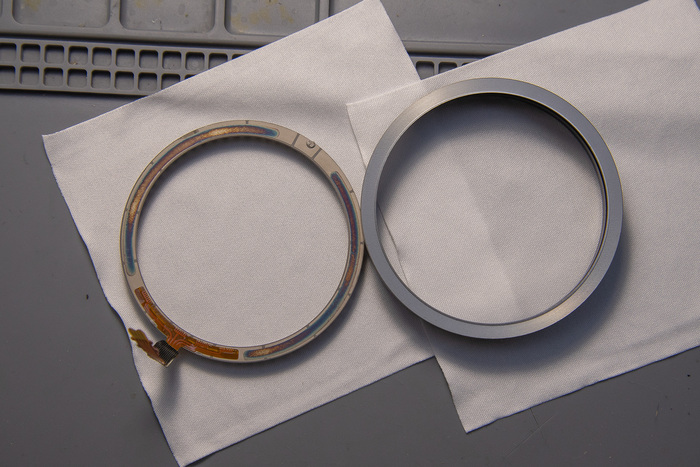

Деталь снизу - линейка. Очень нежная, не дыша сразу убрать в сторонку чтобы не повредить. Прикасаться к ней и протирать категорически не рекомендую. Мотор продается только в сборе, цена примерно 10к и это я только на Али посмотрел для примера.

Шлейфик отдельно не меняется, датчик отдельно тоже не нашел в продаже.

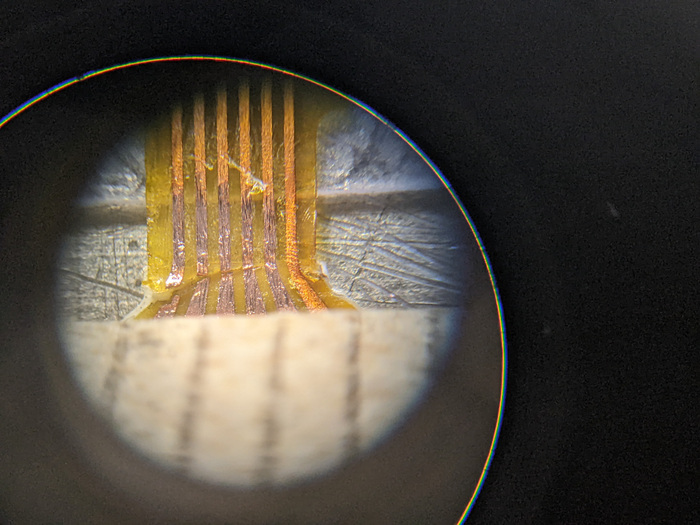

Снизу линейка для масштаба, 3мм общая ширина, дорожки тонкие.

Можно собирать и радоваться. Место пайки зафиксировал двухкомпонентным клеем для прочности.

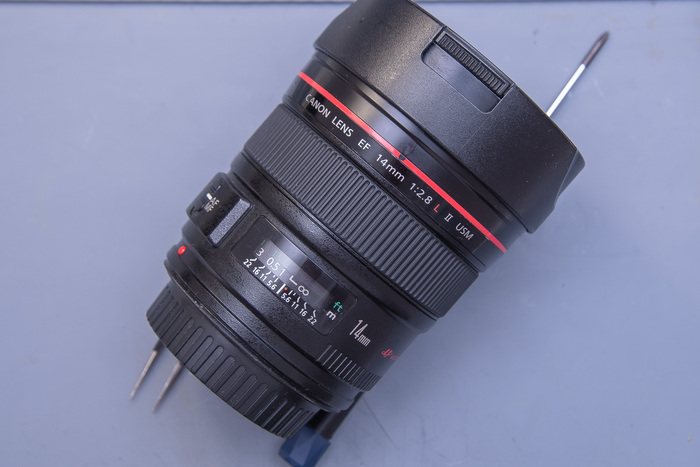

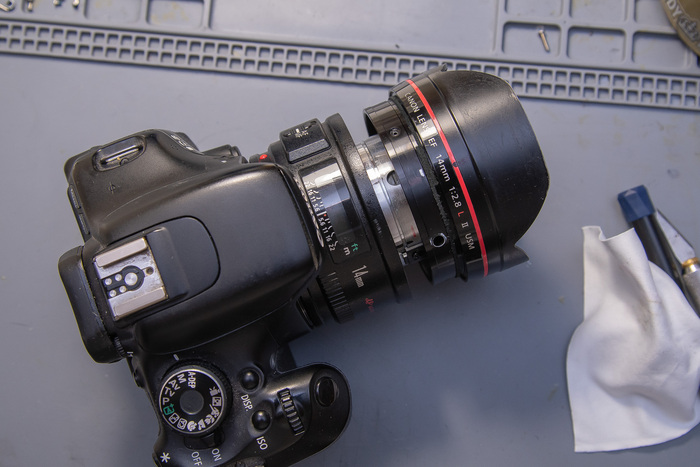

Готов. Можно потестить, объектив интересный и не каждый день такие в ремонте.

Объектив рассчитан на полнокадровый фотоаппарат, у меня к сожалению только кропнутый. Ну это для тех кто разбирается.
Для тех кто не разбирается то 14мм на полном кадре это ООООчень широко, влезет вообще всё в кадр. Кроп-матрица это 1,6 от полнокадровой матрицы, и чтобы добиться с кропа примерный результат полного кадра то надо в ряд панораму из трех кадров слепить.


От слов к делу, просто красивые картинки. Без критики к композиции пожалуйста. Я мастер в первую очередь, фотограф это второстепенное :)
Для интересующихся архитектурой на фото: Римско-католическая церковь Непорочного зачатия Пресвятой Девы Марии. г. Челябинск

По мне так классно всё, я доволен.

Ответы на часто задаваемые вопросы:

1)Критику, советы, вопросы по фототехнике и ремонту рад услышать в комментариях.

2)Личные вопросы как расправится и куда деть поломанную фототехнику можно обращаться по адресу:

Почта: z8ss@yandex.ru

ВК: https://vk.com/id81521330

Telegram: @L0master

Спасибо за внимание, до новых интересных постов.

Если нет, то вот вам пост как это делается)

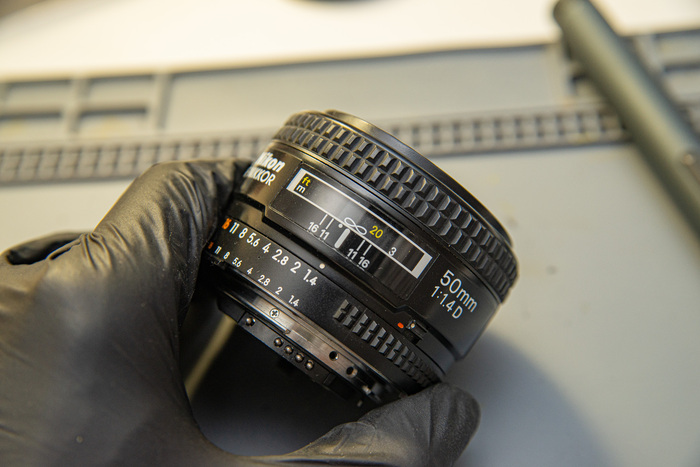

Светосильный полтинник Nikon, классика. Наелся пыли и медленно работает фокусировка.
Обычная работа на пару часиков. План действий: Разобрать, почистить, смазать, выпить чаю и похвалить себя что лишних деталей не осталось.

Без нормальных отверток лучше не лезть. Инструмент должен быть приличным и подходящим.

Объектив весь механический. Диафрагма механическая, автофокус под отвертку от фотоаппарата. Крепко, топорно, супернадежно, но шумно.

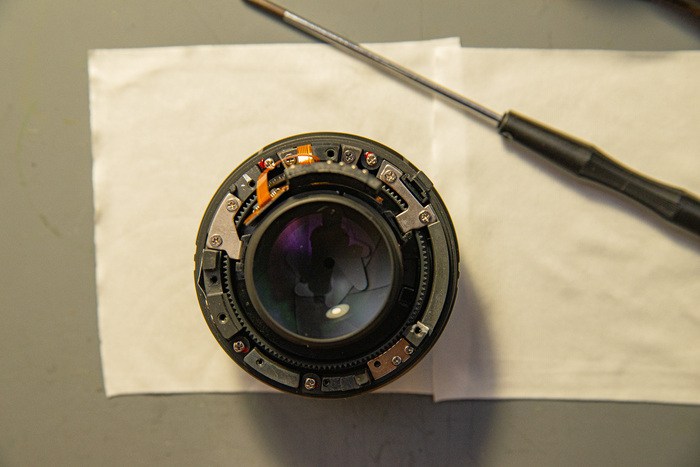

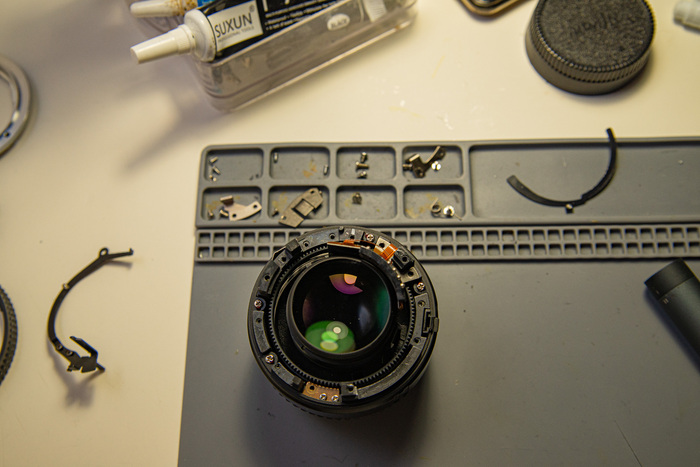

Снимается вся обвязка механики и можно располовинить объектив. Высыпавшейся грязи и песка хватит на огород.

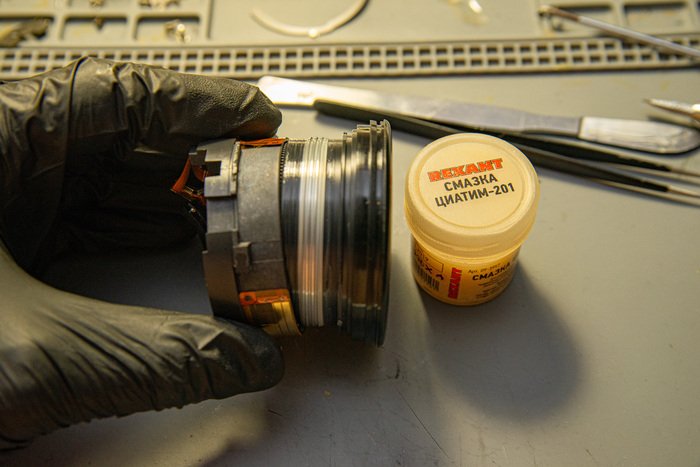

К каждому объективу смазка подбирается индивидуально. Где то надо погуще, где то помягче. В этот старичок отлично зашел обычный Циатим 201.

Линзы так же в чистку, всё снимается и протирается очищенным спиртом.

Сборка. Не забыть про чай с плюшками.

Готов. И даже работает. Мягко и быстро.

Ответы на часто задаваемые вопросы:

1)Критику и советы рад услышать в комментариях.

2)Личные вопросы как расправится и куда деть поломанную фототехнику можно обращаться по адресу:

Почта: z8ss@yandex.ru

ВК: https://vk.com/id81521330

Telegram: @L0master

Спасибо за внимание, до новых интересных постов.

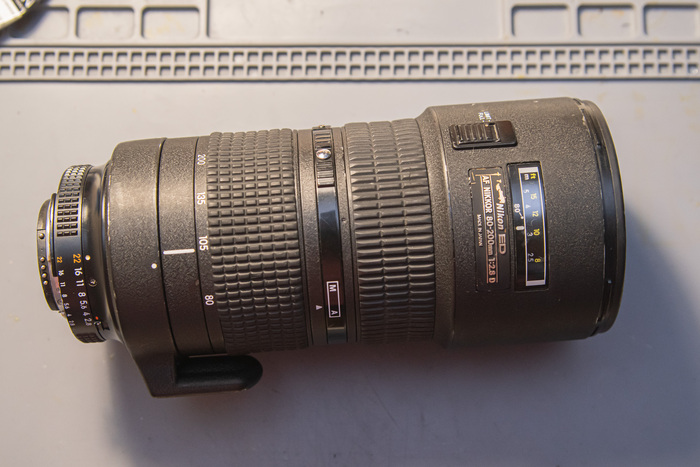

Дано: Профессиональная вещица которая много работала, но потом упала, сломалась и заклинила.
Задача: "Поднять, отряхнуть и поставить на ход".

В общем это не ремонт, наверное больше реставрация.

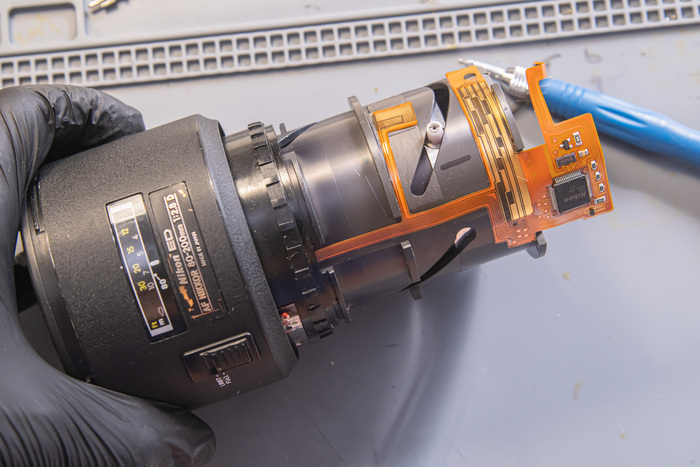

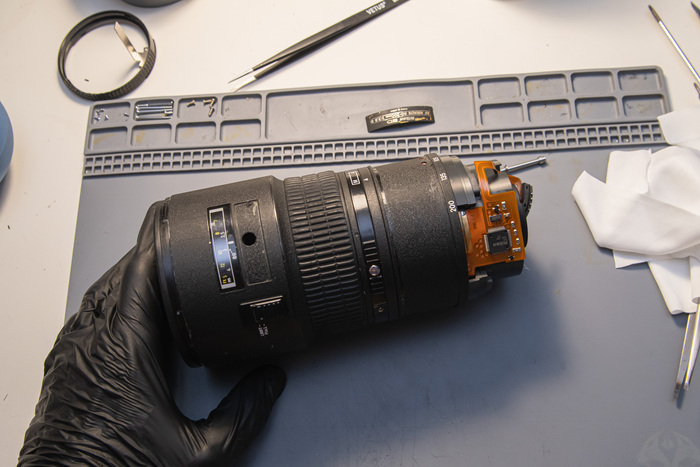

Как правило разбирается всё с хвоста. Заклинил полностью, и зум не приближает, и фокусировка не крутится.
Резинка зума болтается, растянулась. Вроде мелочь такая, а чтобы ее поменять надо разобрать до состояния как на нижем фото так как штативная лапка не съемная. Поэтому практически все хоженные экземпляры красиво замотаны изолентой.

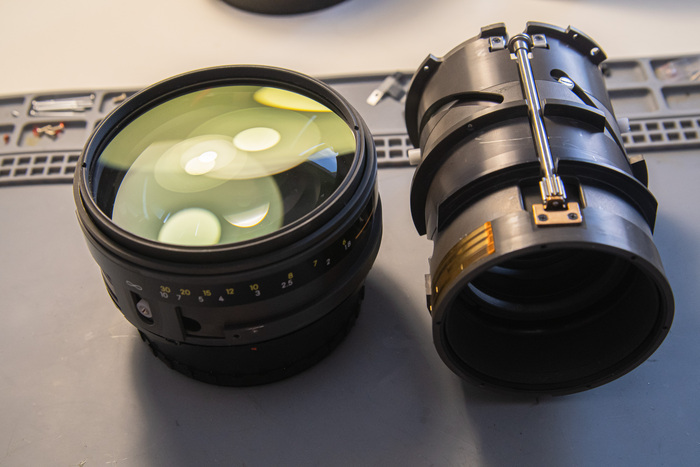

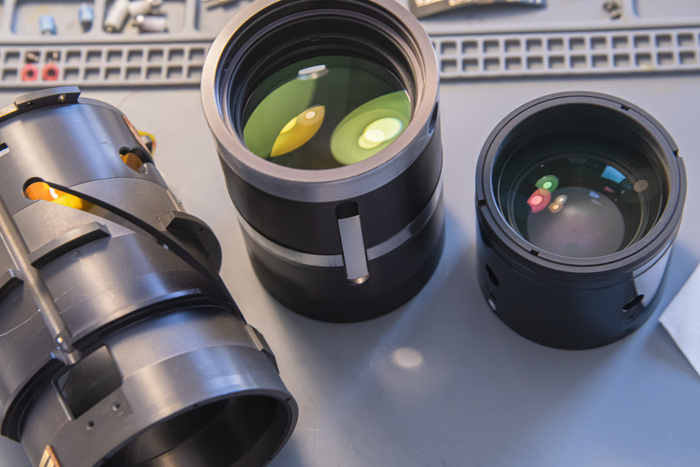

Телевик светосильный, линзы огромные и очень прозрачная оптика. Завораживает переливами от просветления. Аккуратно разбирается, линзы сразу прикрываются салфеточкой и в коробку.
Килограммы пыли на линзах, чистка прям перед сборкой обязательна.

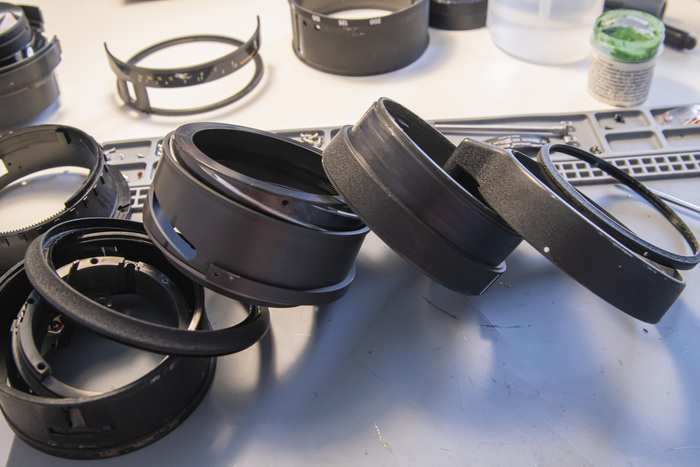

По винтику раскидывается на составляющие

Для тех кто решит повторить прошу запастись терпением. Кольцо на нижнем фото я откручивал 2 часа. Прихватиться не за что, прилипло насмерть. И грел, и смачивал.
Можно конечно зубилом подолбить, некоторые так делают.

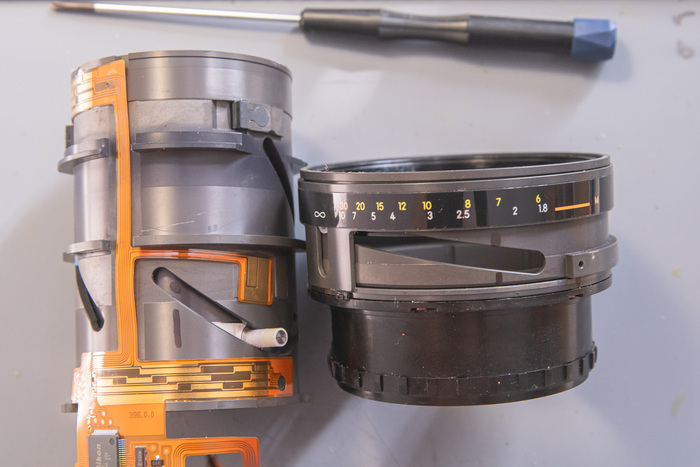

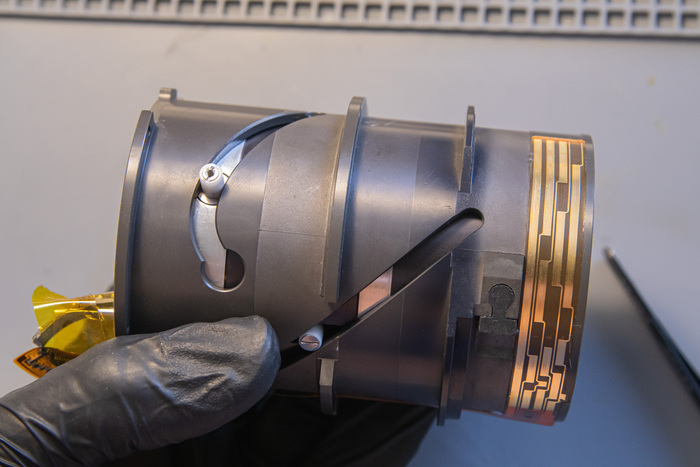

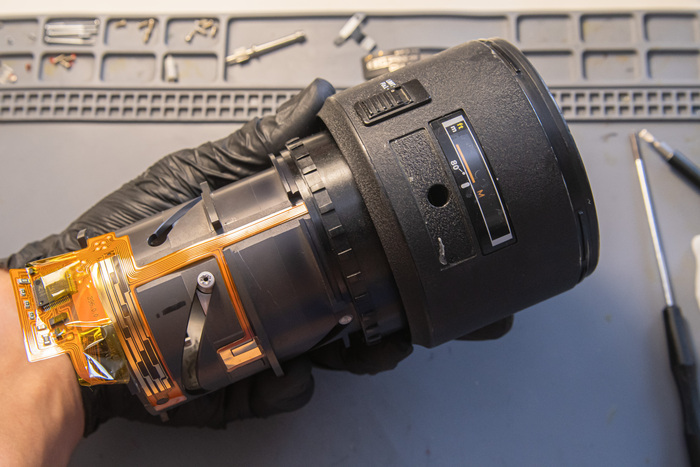

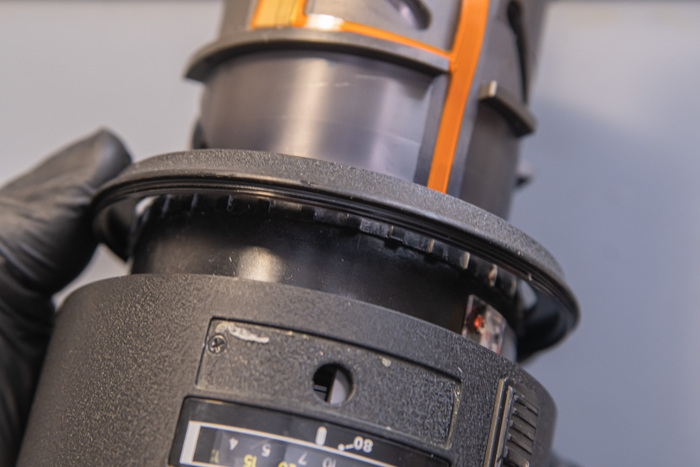

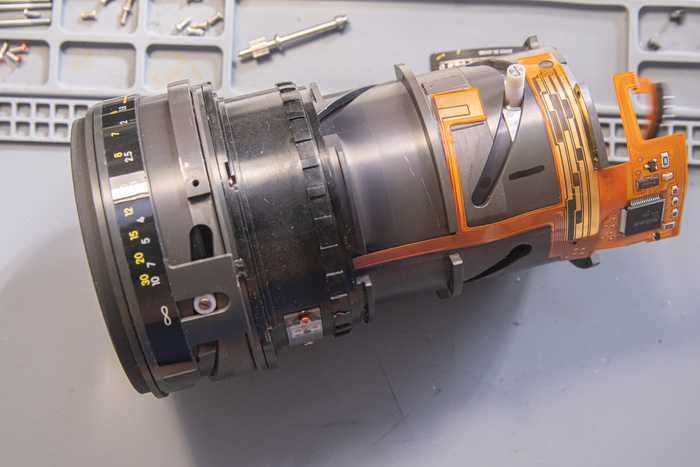

Добрался до основных узлов требующих ремонта. Левая часть это механизм зума, правая часть механизм фокусировки.

Зум заклинил из за повреждения трущихся частей. Попробую отполировать.

Проблема в разборке что разобрать можно только в определенном положении. Пришлось применить силу и с хрустом крутнуть. Это как снова сломать неправильно сросшийся нос, но пациенту будет только лучше.

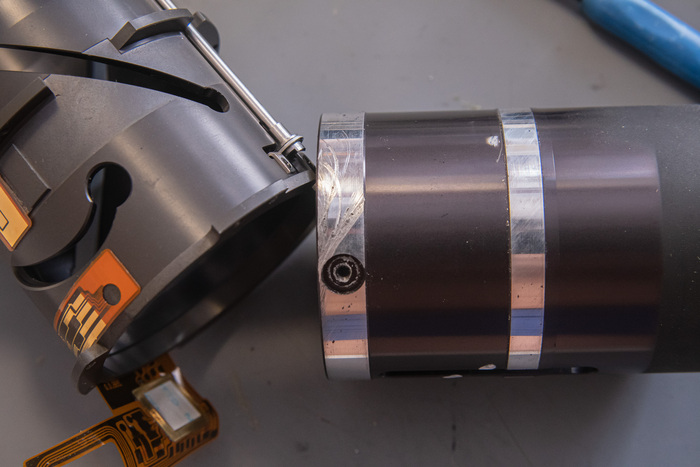

Подрало хорошо. По правильному надо бы эти части заменить, но где же их взять то эти запчасти, не производится уже. Аккуратно отполирую, не все конструкции объективов после такого могут работать, к счастью в этом запас прочности отличный и он смог.

Задиры всё равно остались, но больше снимать метал уже нельзя. Появится лишний люфт который в оптики в принципе не рекомендуется.

Чистка, сборка. Самое приятное.

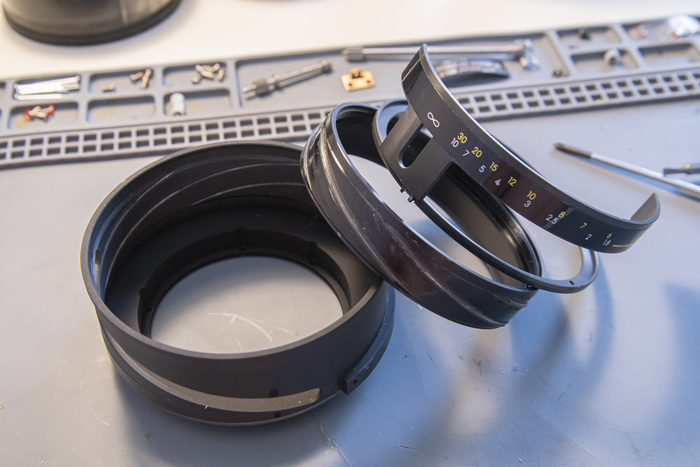

Теперь очередь фокусировки. Всё тоже самое.

Только изготовление куда сложнее

Это всё в мойку. Реставрация же, надо красиво всё собрать.

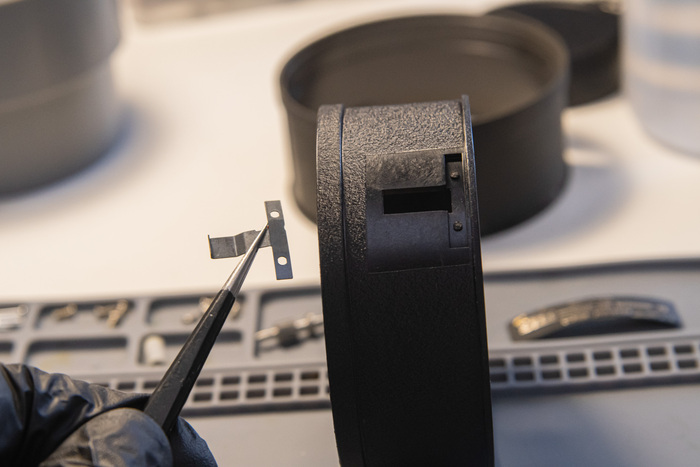

А вот тут беда этой модели. Эта скобка постоянно отлетает и после этого объектив нельзя перевести в режим ручной фокусировки. Вроде не проблема, никто не пользуется ручной фокусировкой. Это просто конструкционный косяк.

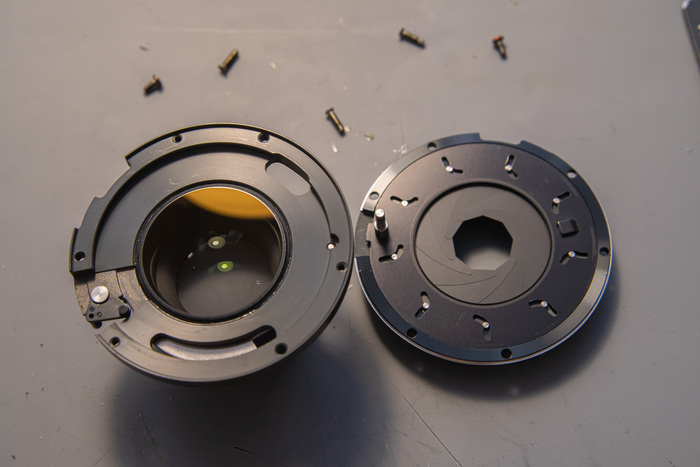

Диафрагма, ну прелесть.

Готов красавец. Дальше тесты и можно отправлять владельцу.

Ответы на часто задаваемые вопросы:

1)Критику и советы рад услышать в комментариях.
2)Личные вопросы как расправится и куда деть поломанную фототехнику можно обращаться по адресу:

Почта: z8ss@yandex.ru

ВК: https://vk.com/id81521330
Telegram: @L0master

3)Зовут меня Сергей, работаю в Челябинске.
