Уважаемые мастера, нужен совет , какой системой пользуетесь для тестовой материнской платы ( для теста видеокарт).
У меня 10 ка , после многократных, постоянных, принудительных включений/ выключений питания через кнопку , система уходит в синий экран бывает, потом через несколько перезагрузок работает нормально. Может 7 ку поставить , возможно она менее восприимчивей к таким резким выключениям?
Всех приветствую.
Вчера поменял термопасту на 580й.
Все снималось и крутилось на резиновом коврике пластиковыми лопатками.
Паста была уже камень.
Снялся охлад с трудом, но без рывков и упоров в текстолит, плавно и нежно.
Поменял потекшие прокладки, мазнул пасту относительно жирно.
Карточка стартует, изображение без артефактов и т.д
Запустил бублик, температура улетает в космос и в бублике отваливается в защиту за 5-10 секунд.
Даже кулера не успевают начать в 100% крутить.
В афтобернере настраивал кульки, крутятся на всех режимах, т.е настраиваются.
Один раз продержалась в бублике дольше, раскрутились кулера получается карточка видит температуру, пытается охладить, но все равно отвалилась в перегрев.
Вытаскиваю её, охлад холодный и трубки тоже холодные.
Болты протянуты.
Я дохера мазнул пасты?
Или оторвал чип когда пытался снять охлад.
З.Ы Сегодня поменяю пасту на гризли и слоем потоньше.
P.s.s Я понял что я дурачёк. Всем спасибо.
Привет читателю, на ремонт попала очередная rtx 3080ti в исполнении gigabyte gaming oc:
С заявленной неисправностью - что-то не работает, перестала работать после игры в атомик харт. Шутки-шутками, а за последнюю неделю около 5-6 карт с такой формулировкой получили в этом исполнении :)
Разбираем и видим, что карта старой ревизии, все прокладки белого цвета и потекли (теплопроводность 1.8вт, судя по документации).
Подключаем в лбп и видим странное потребление с вольтажом:
Делаем замеры и видим интересное:
По одному 8 пин норма, а вот по второму кз:
При этом предохранитель сработал, правда не совсем так, как надо, а дав сопротивление даже меньше, чем второе доп питание. В тепловизор получаем следующую картинку - один дрмос визуально определятся, а вот тантал под вопросом.
Перематываем пациента:
Ну и начинаем пилить:
Получилось красивое посадочное место, но во время спиливания сбили немного скололи конденсатор.
Исправляем эту оплошность и ставим аналогичный более надёжный drmos bln0:
После этого проверяем фазу на работоспособность в паре с соседней:
С учётом отсутствия компенсации щупов шим-сигнал ровный, одинаковый.
Теперь немного удучшим охлаждение видеокарты:
И прижим:
Идеально, контакт на всех прокладках.
Ну и время тестов:
Хотспот 6°, впечатляет. Температура памяти тоже слезла с отметки в 100°. Даём клиенту 3 месяца гарантии и отдаём карту :)
Итоговая стоимость ремонта вышла в 10 тысяч для клиента с учётом всех материалов, Москва.
Связаться со мной можно в тг - @Bisenen или задать любой вопрос, связанный с десктопным железом в моей группе тг.
Всех приветствую. Почти 4 года на Пикабу и ничего не постил. А тут с утра решил выложить свои рабочие места... =)

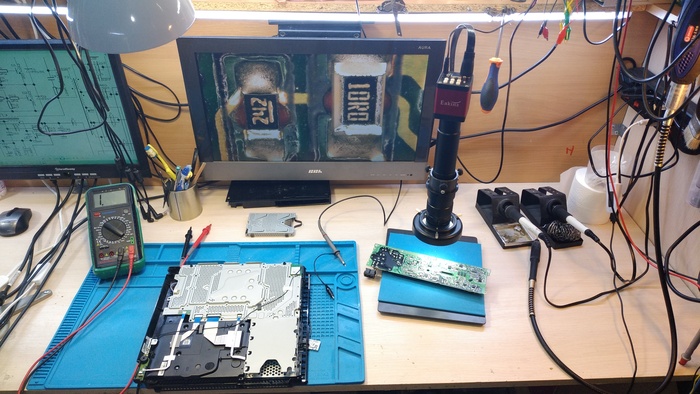

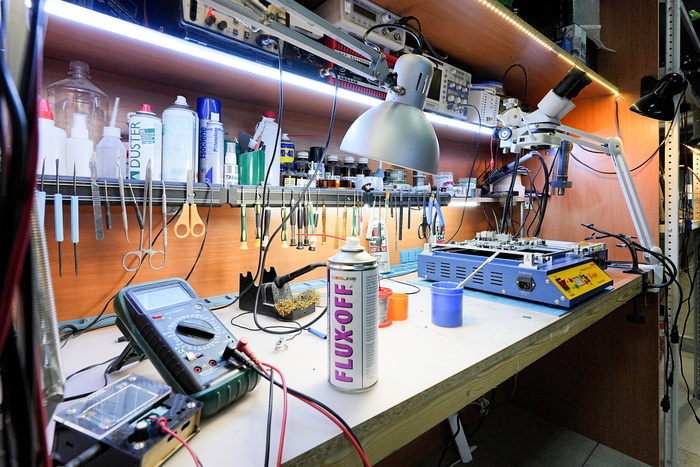

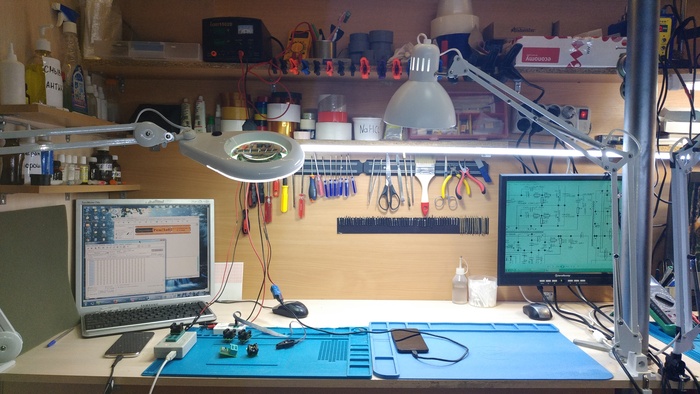

Рабочее место для диагностики, замеров и контактной пайки

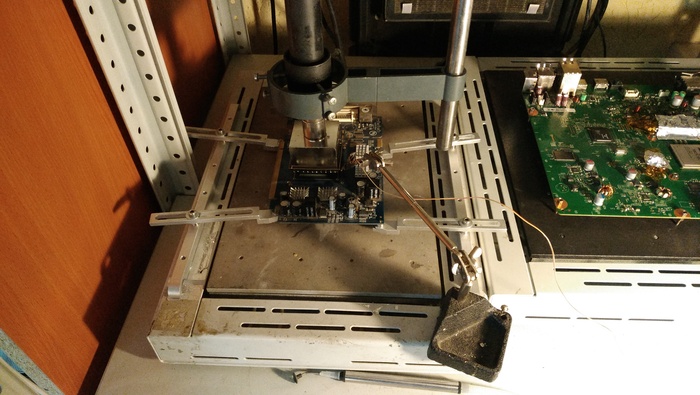

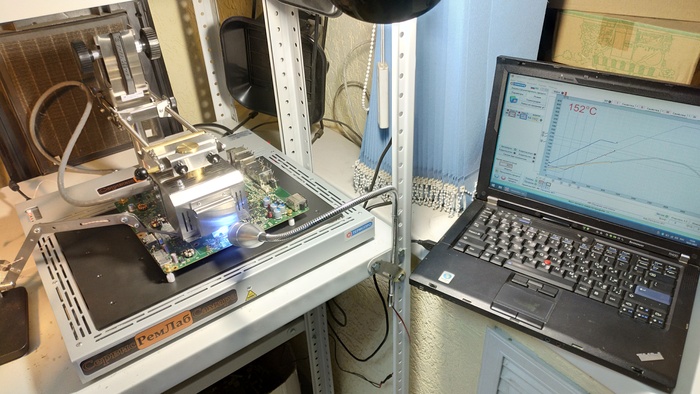

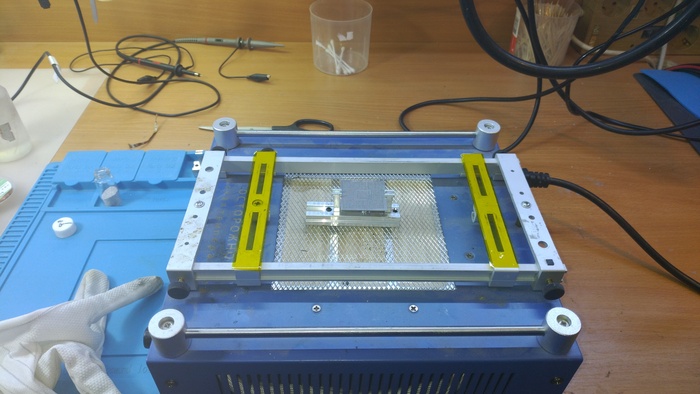

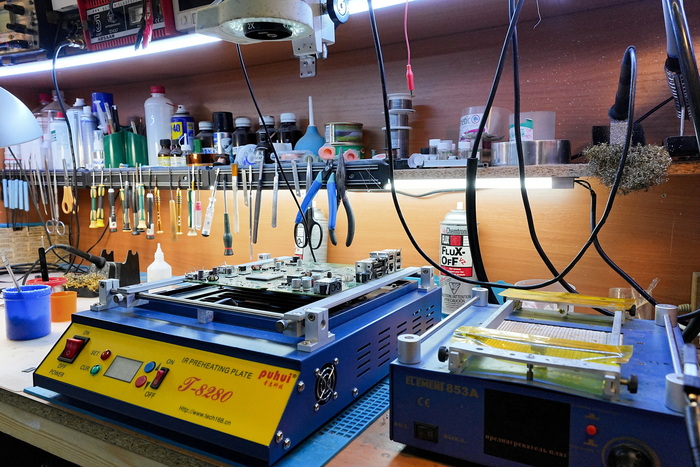

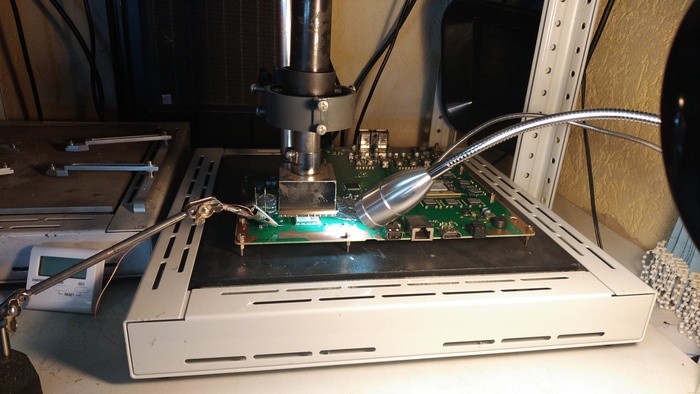

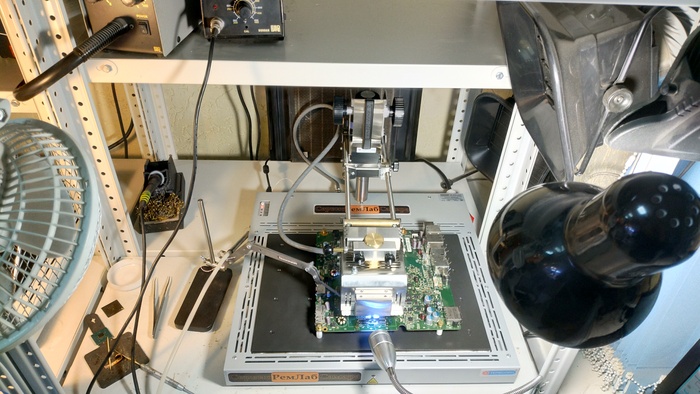

Тут у нас паялки для пайки массивных элементов и чипов BGA
На этом рабочем месте обычно делается прошивка техники и микрух

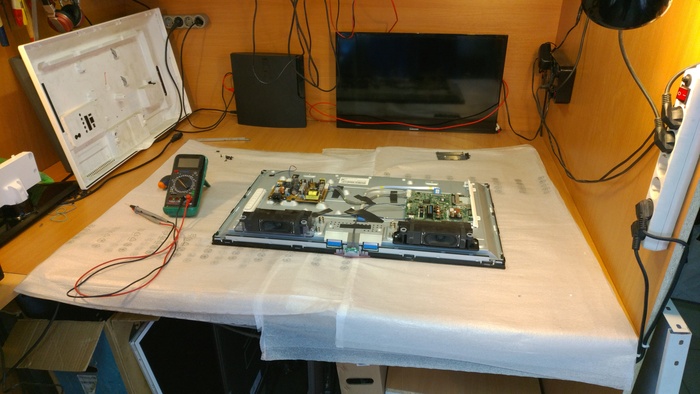

А этот стол для крупняка: телевизоров и ресиверов

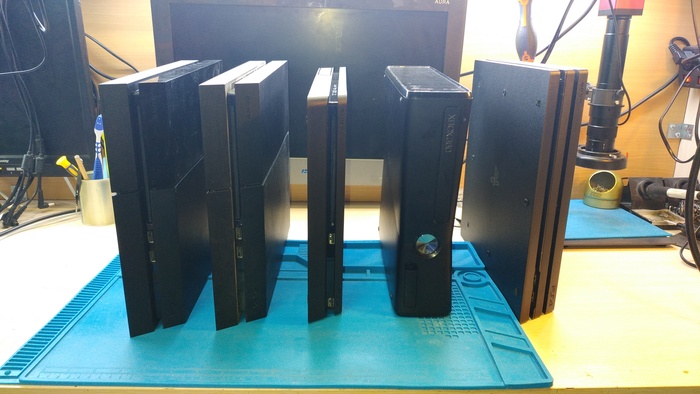

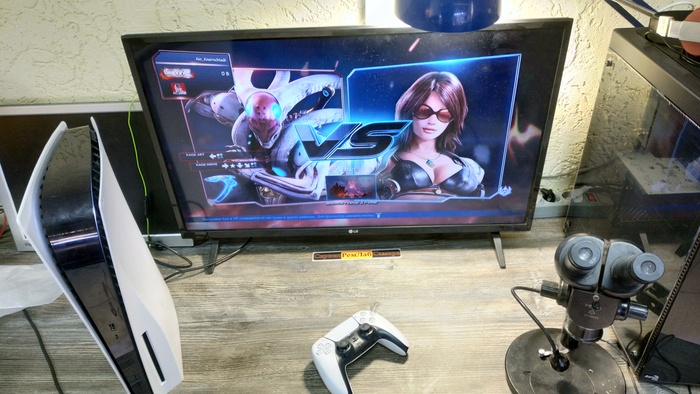

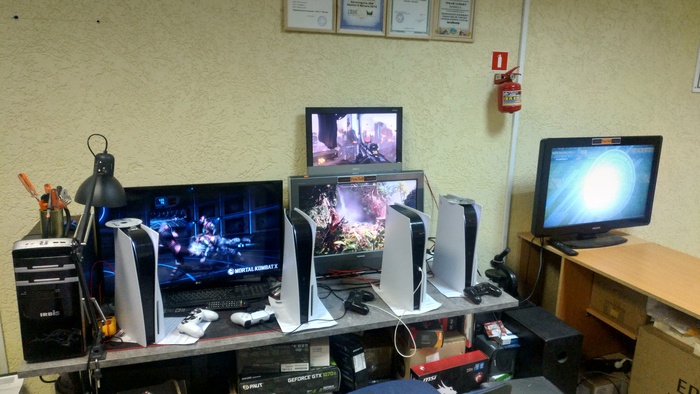

А тут у нас прогон техники после ремонта

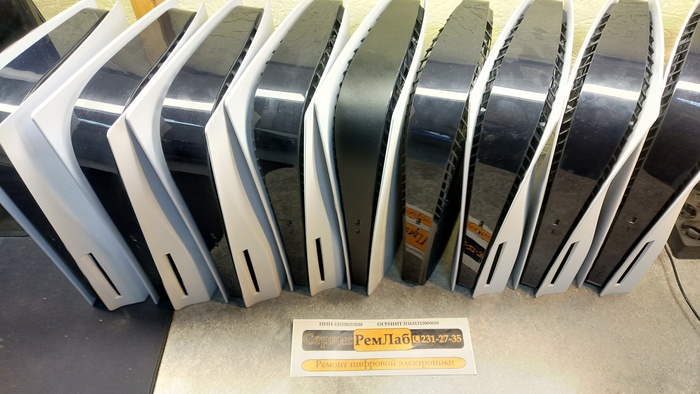

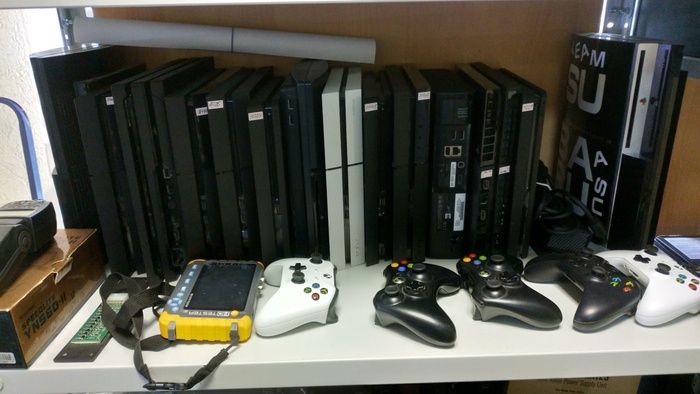

Очередь из пациентов

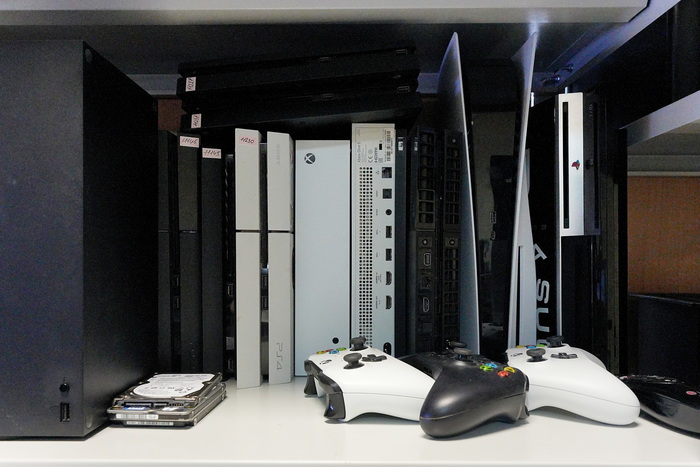

Стеллажи для хранения техники
Спасибо за внимание!
Прислали из славного города Сургута эту красавицу на ремонт:
Несмотря на внешний вид, это тяжеленький монстр, который занимает 3 слота.
Один из заявленных дефектов очевиден:
Оторванная рамка / кожух - достаточно частая проблема на современных картах с тяжёлым охлаждением. Эту проблему достаточно легко решить производственным клеем.
Ну и есть небольшая предыстория:
Изначально карта перестала работать сама по себе, её сдали по гарантии. "сервис" оторвал кожух и отказал в гарантии.
Ну чтож, интересно, посмотрим. И мы моментально сталкиваемся с первой проблемой - короткое замыкание по 8 пин.
Забавно, с такой неисправностью карта должна либо загореться при попытке включения, либо блок питания не запуститься. Связывается с клиентом и узнаем, что такой неисправности явно изначально не было.
Но это не все, мы имеем сопротивление в 0.16 ом по памяти и 2 ома по линии питания 1.8v, с этим нам поможет уже тепловизор.
Сразу двум линиям не нравится один и тот же чип памяти видеокарты. Согласовываем с клиентом стоимость ремонта и приступаем.
Для начала, нужно снять все элементы, которые вызывают дискомфорт для работы карты:
Снимаем чип памяти и DrMos, который давал короткое замыкание по 8 пин.
Ждём, пока плата остывает и проверяем, как успехи :
Прекрасно, короткое замыкание с 8 пин ушло, а вот линия 1.8v подвела:
Заниженное сопротивление осталось, больше, чем было, но все же. Прибегнем к помощи тепловизора ещё раз:
Грустно, гпу все же у карты не выжил. Сообщаем клиенту эту грустную новость и убеждаем в том, что ремонт не рентабелен. Клиент соглашается продать нам карту как донора, поэтому мы продолжаем ремонт этого красавца. Меняем drmos на аналог:
Меняем чип памяти и гпу на новую лхр версию:
И получаем лучший результат охлаждения на воздухе:
На этом все, ремонт карты для клиента стоил бы порядка 24 тысяч (около 15 стоимость нового гпу), поэтому карту выкупили себе. Думаю, все же сделать пост "какую карту стоит взять 3060-3080", но тут скорее вопрос - включать ли сюда вендоров по типу colorful и делать ли топ именно цена / качество либо же самые жирные карты рассмотреть (а стоят они овероверпрайс).
Отправить карту на ремонт можно, связавшись в тг - @Bisenen
Спросить любой вопрос, связанный с компьютерами можно в комментариях или моей группе тг.
Привет читателю!
Это фотка для затравки, по этой карте, надеюсь, дойдут руки видео снять)
Один пикабушник прислал на ремонт свою красавицу, которую взяли с Китая новой:
Это gigabyte rtx 3080 ti gaming oc, я уже делал краткий обзор на карты этого производителя.
Краткая предыстория:
"Есть Gigabyte 3080Ti, брал на Али, на днях был внезапный черный экран под нагрузкой, картинка пропала, но комп работал, все вентиляторы на максимум включились, кнопка power не реагирует. Выключил БП, и снова при включении комп не стартует вообще, БП издает 2 щелчка и все. БП 850W gold. На более простом БП в другой сборке с этой видеокартой комп стартует"
Тут есть всего одна ошибка, которую допустил владелец - если блок питания не хочет запускать компьютер, то не стоит его заставлять это делать.
Как я и писал в обзоре конкретно у версии gaming от гигабайта есть предохранители, но они в нашем случае не спасли:
И даже внешне дефект виден:
Это одни из самых худших дрмосов на топы 3ххх, которые стоят в данных картах. И этот красавец прогорел, предохранитель при этом сработал уже после того, как он прикипел к плате. Это намного усложняет ремонт, поэтому согласовываем с клиентом стоимость и приступаем:
Ух, жуть.
Очень повезло, что посадочное место осталось в живых, без него пришлось бы делать кучу манипуляций для полной и корректной работы видеокарты.
Ставим на место sic642a, который является аналогом изначального al00, но намного надёжнее. Ну и меняем самый надёжный в мире предохранитель на 15а китайский дополнительно)
Видеокарта начинает корректно работать, но мы все же рекомендовали клиенту полностью обслужить видеокарту дополнительно, поскольку заводские термопрокладки обладают крайне низкой теплопроводностью.
Предлагаю предположить, какие у карты были финальные температуры при полной нагрузке, ответ в этом ролике :
Стоимость ремонта карты составила 10 тысяч рублей + 600 рублей отправка из славного города Псков и обратно.
По вопросам ремонта можете обращаться ко мне в телеграм - @Bisenen
По любым вопросам на десктоп тематику с радостью отвечу в комментариях или вам помогут в нашей группе тг.
Карта RX 580 8G
Такая проблема, карта работала нормально три дня после покупки, потом стал вылетать драйвер. Возможно словила перегрев. Тест памяти проводил, все нормально показывает. При простое ведёт себя нормально, при нагрузке на GPU, запуск фурмак к примеру, температура делает резкий скачок к 50 градусам и дальше нарастает и вылетает сразу драйвер. Бывает и в течение минуты работает нормально, но чаще всего секунд 10 и вытел.
Умирает GPU?
Сам я не ремонтер, биос шил, память тестировал двумя программами, tserver и dmmg скрипт. Ошибок не показывает. Через tserver делал тест на частотах выше до 1250 тесты проходит, на 1300 тест зависает.
Отдельно каналы тестировал, тоже проходят тесты.
Ещё, думаю вряд-ли так должно быть, но на задней обвязке под чипом GPU, керамические конденсаторы в КЗ.
На этом мои тесты остановились, не совсем понимаю куда дальше капать.
Ну, чтож, давно не было постов, увяз в работе и новых проектах.
Поэтому вот, достаточно лёгкий и непринуждённо пост. Для ЛЛ - не берите палит 3ххх линейки, он уже не тортик ©.
Начнём, пожалуй, с "лучшей бюджетной карты" как её окрестили в каждом втором ютуб ролике:
Palit rtx 3060 dual (а другого исполнения данной карты и нету) :
Что тут интересного? А, собственно, абсолютно ничего.
5 фаз на питание гпу, крохотная плата с совершенно ужасной системой охлаждения. Отсутствие предохранителей (вот где-где, а на подобных бы платах они пригодились). Ну и ужасного качества текстолит.
Ни одного преимущества, помимо цены я бы у этой карты не выделял.
По системе, которую делал в предыдущем посту:
Охлаждение 2/5 (надо понимать, что есть однокулерные карты, но даже некоторые из них лучше)
Питания 1/5 (тут хуже карту сделать банально невозможно, упрощено все, что только можно)
Неприятные "функции" 2/3 (их нету, помимо скобы на охлаждении, про неё будет пояснение дальше).
Итоговый балл 5/13
Palit rtx 3060ti dual
Ух, ещё одна карта, которую все ютуберы отнесли к "топ за свои деньги", попробуйте найти отличия от платы 3060:
И это одна из самых любимых моделей ремонтников, которые любят лёгкие деньги.
Поскольку на эти карты с середины? 21 года до сегодняшнего времени поставляются бракованные чипы hynix H56G32CS4DX005. Были и модели с самсунгом, но даже они на этих картах себя ощущают не очень хорошо:
Коричневый след на чипах - от их длительной работы при нагреве, а карточка, на секундочку, 22 года, судя по серийному номеру.
Аномальный нагрев памяти и зоны врм памяти ещё хорошо виден на подобных платах от других производителей :
Никогда не покупайте такие карты, даже если они на 2-3 тысячи дешевле аналогов, поберегите ваши деньги.
Карта заслуженно получает 1 по питанию, 2 по охлаждению и минус 52,5 за "неприятные фишки"
Итоговый балл : -49.5/13
Дальше у нас провал года, как по мне - palit rtx 3070 jetstream :
Тут мы имеем несколько ревизий данной платы, на картинке самая "жирная", её никто и никогда вживую не видел) (шутка, естественно, но производство этих карт очень быстро перешло на более дешёвую плату без 2 фаз питания и с более грустным охладом, поэтому её и будем оценивать). Такую плату имеет геймрок 3070, который смысла оценивать не вижу. Охлад от геймингпро, плата нормальная, из минусов только слишком умная микросхема, управляющая подсветкой.
Ни о каких предохранителях, естественно, речи не идёт, система питания на самых грустных al00 дрмосах для 3ххх серии. 2/5
Теперь пришло время поговорить про охлад. Внимательный читатель заметит, что тут всего 4 места крепления радиатора.
И он действительно прижимается к карте всего в 4 точках. Радиатор, который весит около 1 кг - имеет 4 точки крепления на скобке и винтах не полной резьбы:
Не знаю, кто что там употреблял при таком дизайне, но из-за этого у всех карт палит 3070 и старше есть типовуха - у них "отваливается" (отслаивается) охлаждение от карты физически. То есть пропадает прижим, хотспот карты улетает, она начинает жутко шуметь и в конечном итоге вырубается при нагрузке, когда охлаждение совсем отслаивается.
Ну и вдобавок к этому охлаждение у конкретно этой версии настолько ужасное, что с завода прогревает карту до 80°. Страшно представить, что там на врм, на памяти, кстати, не лучше :/
Собственно итоги по этой карте
2/5
1/5
1/3
Итого 4/13
Palit rtx 3070 gaming pro
Плата очень похожа на предыдущую, но имеет куда лучшую систему охлаждения (тут палиты не особо стали думать и такую СО поставили на 3070-3090, меняя только внешний вид). (4/5)
Нормальное питание (уже bln0, как правило), но все-таки имеет кучу неприятных "фишек" для ремонта. (3/5, 1/3)
Итог 8/13
Далее переходим к очень спорной модели карты Palit GeForce RTX 3070 Ti GamingPro:
А спорная она по нескольким причинам - производительность всего на 10% выше 3070, цена намного выше, а нагрев памяти ещё выше)
Тут стоит gddr6x память, которая имеет нормальный охлад только на некоторых ревизиях gaming pro, на остальных палитах она охлаждается через пластиковую пластину (gamingpro, пластина вырезана на места памяти под радиатор) :
Gamerock, пластина покрывает все, кроме гпу :
Модель, в целом, неплохая, но по цена-качество однозначно стоит выбрать 3070
Итог : 3/5 4/5 1/3
8/13
Palit rtx 3070ti gamerock
Если сравнивать её с гейминг про, то охлад выглядит намного внушительнее. Но факт в том, что разница в температуре гпу между ними около 2° в пользу геймрока, а в температуре памяти около 20° не в пользу геймрока. (3/5)
Ничем особо не примечательная плата, мы её уже видели несколько раз. (4/5)
Итог 9/13
Теперь чуть ускоримся, поскольку rtx 3080-3090 абсолютно одинаковые в плане платы и охлаждения.
Поэтому вкратце - всем охлаждениям gaming pro я бы поставил 4/5, gamerock - 3/5, поскольку память с завода из-за этого гениального решения бултыхается в температурном режиме около 100°.
По "фишкам" могу только отметить ужасное качество пайки, эту несчастную скобу на всех картах и холтек. Поэтому абсолютно все карты получили оценку 1/3. Дальше будем смотреть только на платы)
Palit rtx 3080 gamingpro
14 фаз на bln0, устроит, даже работать будет, но хотелось бы больше.
2/5
Итог 7/13
Palit GeForce RTX 3080 GameRock
17 фаз питания на гпу с все теми же bl00, 4/5.
Итог 9/13
Palit GeForce RTX 3080ti Gamingpro
У фаундерсэдишн на 1 больше фазу, при этом с хорошими дрмосами. Поэтому такое исполнение не заслуживает больше 2/5
Итог 7/13
Palit GeForce RTX 3080ti Gamerock
Плата хорошая, интересная, ncp320150 в плане надёжности намного лучше остальных, имеем +3 фазы от фаундерса, 4/5.
Но все ломает охлаждение...
Итог 8/13
Palit GeForce RTX 3090 GamingPro
-3 фазы от референса, зато ncp302150. 3/5
Для сравнения приведу эту карту по размеру вместе с другой, попробуете угадать модель msi, при учёте того, что на фото именно 3090 palit gamingpro?
Palit GeForce RTX 3090 Gamerock
Платы особо между собой не различаются, как и сказал раньше, только тут решили ещё и сэкономить, bln0 в качестве дрмосов. +1 фаза от фаундерса. 3/5
Охлаждение памяти совсем ужасно, поскольку тут двухсторонняя компоновка :/
Итог 7/13
Как-то так. Пост получился очень длинным и скучным, за что искренне извиняюсь.
Если есть какие-то вопросы, то лучше их оставить в группе тг - тык
Если хотите передать карту в ремонт, то можете писать в лс того же телеграма - @Bisenen.
На любые вопросы с радостью отвечу и в комментариях, если их замечу!
Всем хорошего дня :)
