Добрый день, уважаемые друзья. Хочу поделиться интересным объектом, на котором начали работу в новом году. Объект находится в Байдарской долине Республика Крым. Площадь жилого дома 650 квадратных метров (2 этажа и цоколь), отдельная баня, наружный бассейн.

На участке отсутствует природный газ и центральная канализация. Основным источником отопления выбрали "сжиженный газ" от газгольдера 10000 литров. Автономная канализация - септик. Так же для поддержки отопления, подогрева бассейна и приготовления ГВС будет установлено поле из плоских солнечных коллекторов на крыше дома. Водоснабжение на участке центральное городское, с небольшой предварительной очисткой. Для доочистки воды будет использована система фильтрации.

Далее о технической части:

Система отопления будет комбинированная, теплые полы + радиаторы, и перед ветражными окнами - внутрипольные конвектора.

Разводка радиаторов и конвекторов - лучевая, теплый пол соответсвенно так же.

Разводка ГВС, ХВС, линии рециркуляции - лучевая.

Материал трубы на отопление и водоснабжение металополимерная труба, соединения из латуни, тип соединения аксиальная опрессовка.

Кондиционирование - система MRV, канальные и кассетные внутренние блоки.

Котельная:

Два газовый конденсационных котла по 48 кВт в каскаде, буферная емкость 1000 литров, станция приготовления горячей воды производительностью 45 л/мин, насосные группы на коллектора отопления, теплого пола, теплообменник бассейна, электрический котел для резерва, химводоподготовка (о ней позже), накопительная емкость, насосная станция с частотным преобразователем. Вся обвязка будет трубой из нержавеющей стали.

На плане указаны котлы 48 кВт, их заменили на 65 кВт, по воле заказчика выгревать бассейн за определенное время.

Прилагаю фото, уже проделанной работы

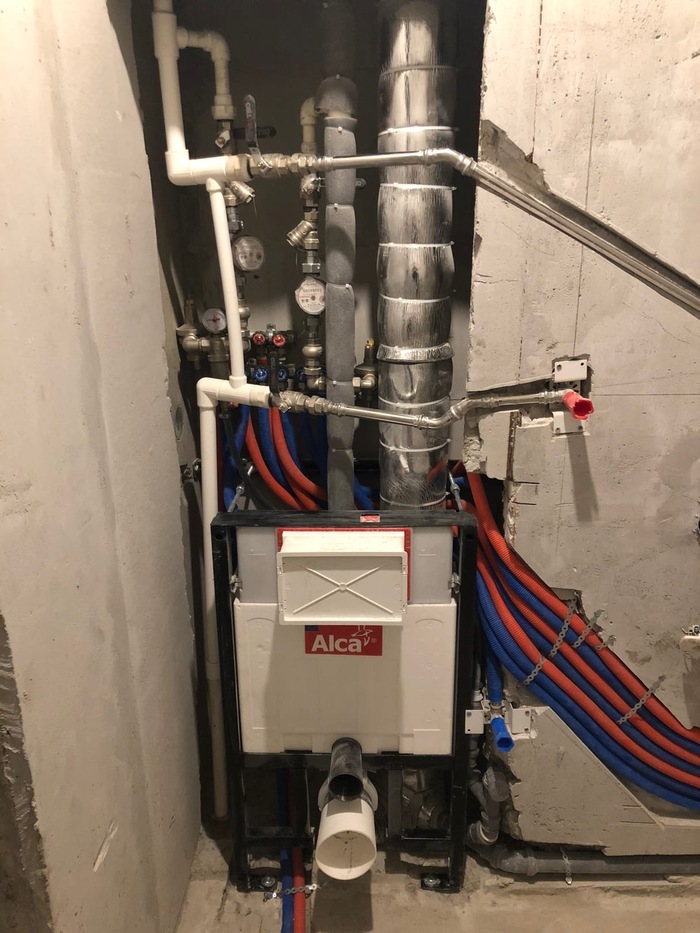

Один из коллекторов лучевой разводки водоснабжения (ХВС, ГВС, Рециркуляция) в полу не будет стыков, один конец трубы в коллекторе, второй к сантехническому прибору. Каждый контур будет в дальнейшем обозначен маркеровочным шильдиком, с указанием на какой прибор и в какое помещение идет магистраль.

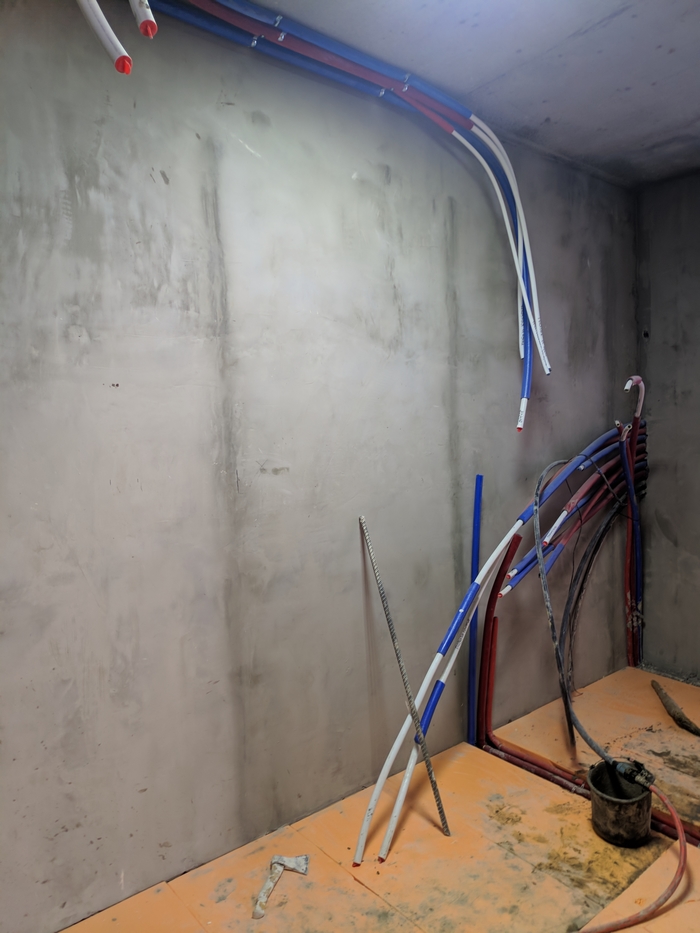

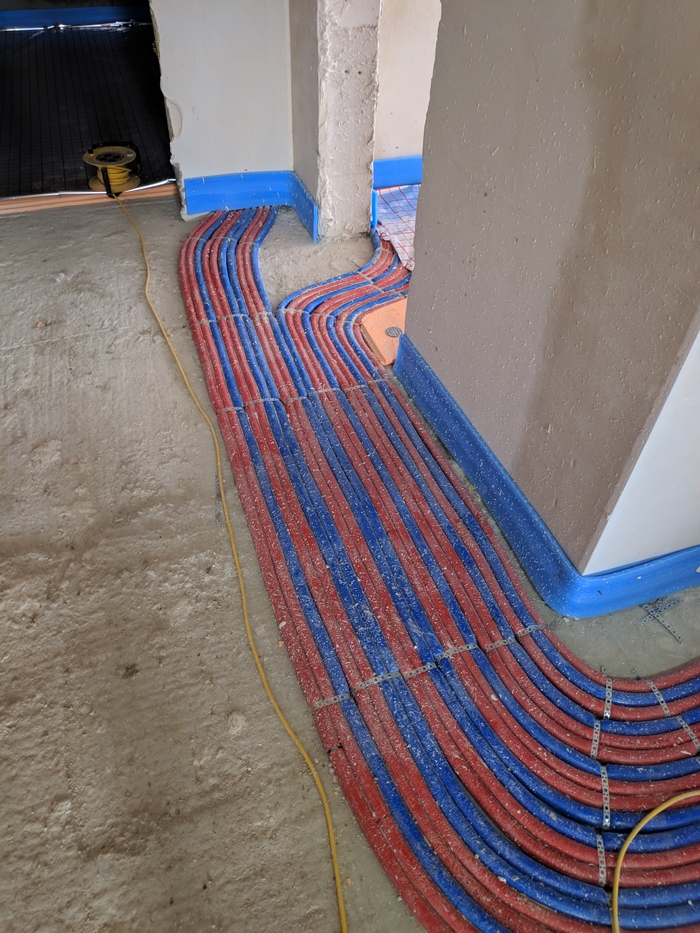

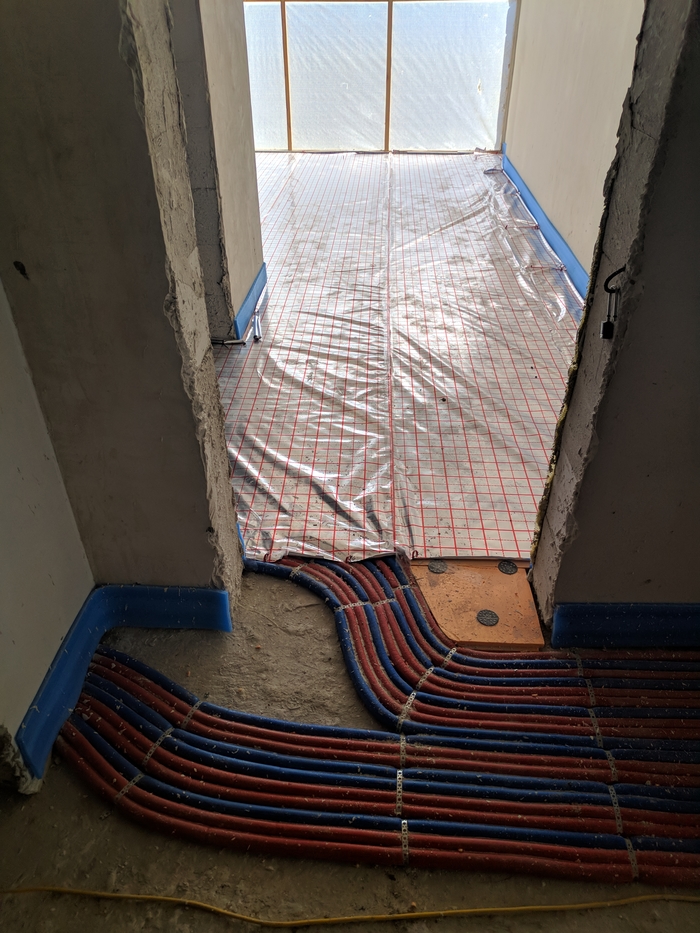

Магистрали водоснабжения и отопления.

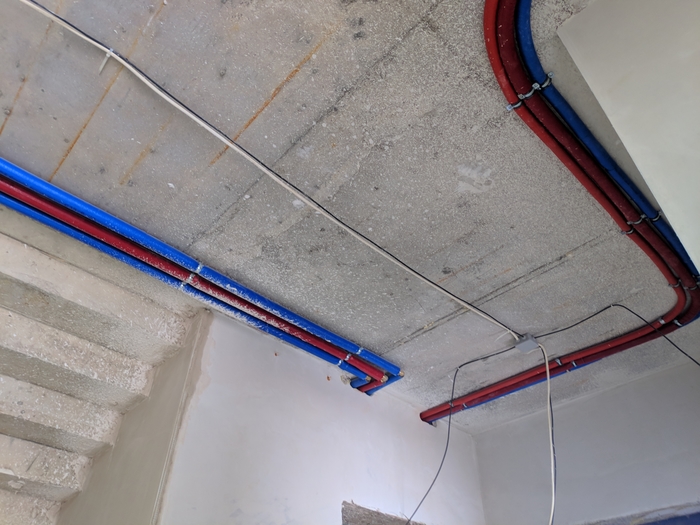

Магистрали по потолку. Потолок будет зашиваться во всех помещениях (150-400мм). 400 мм в помещениях для прокладки воздуховодов под внутренние блоки.

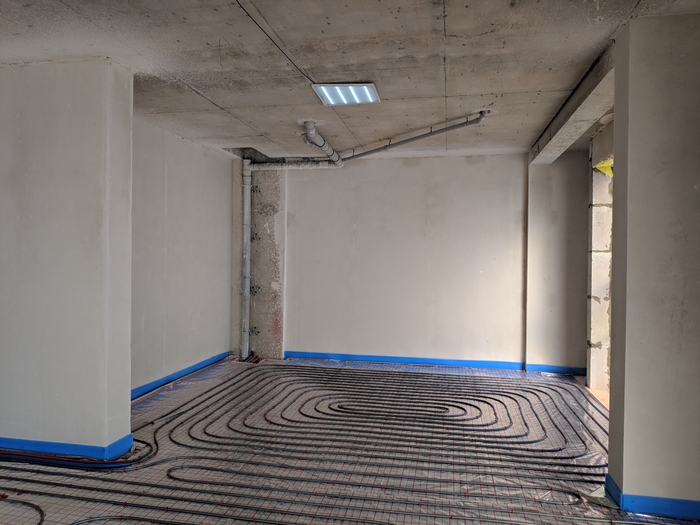

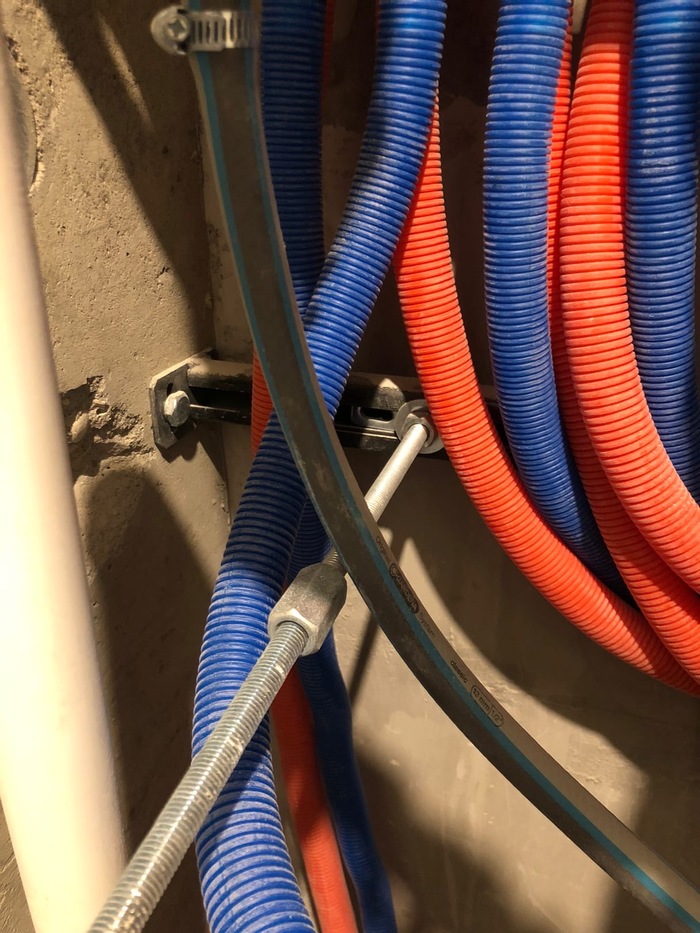

Теплые полы и вывод канализационной трубы (бесшумной) под потолком нижнего этажа.Все трубы будут спрятаны в коробах, обшивке.

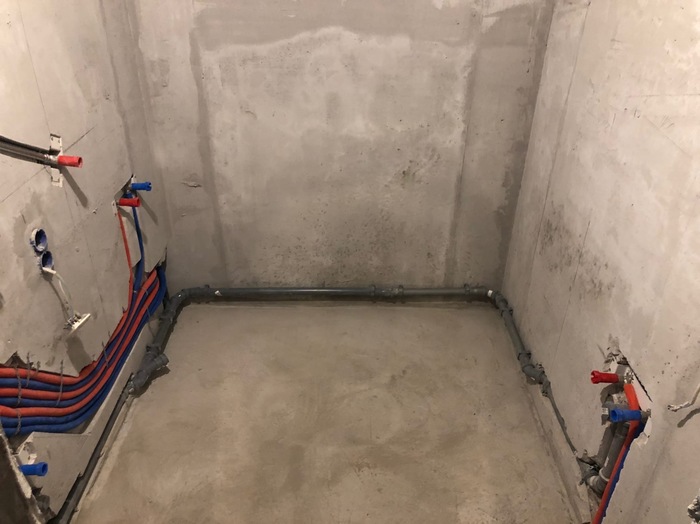

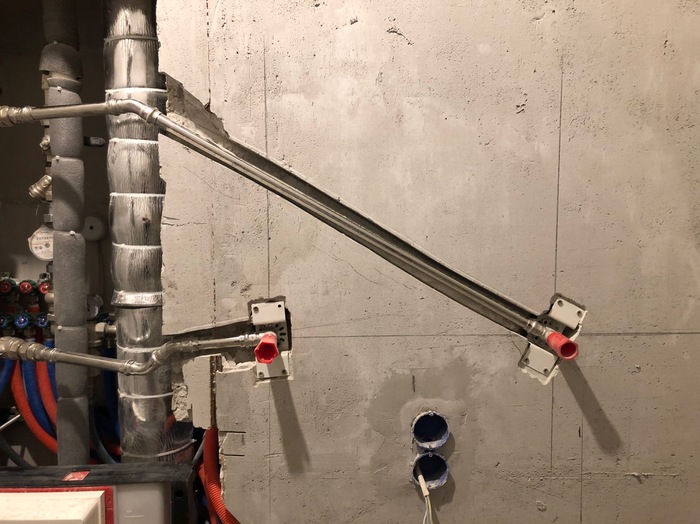

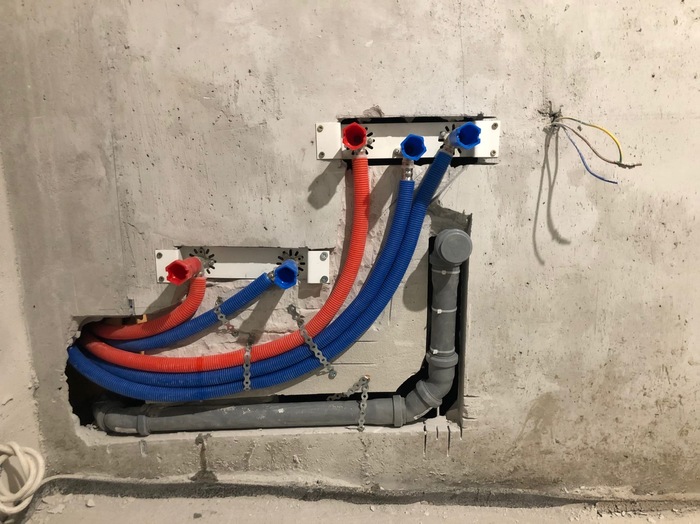

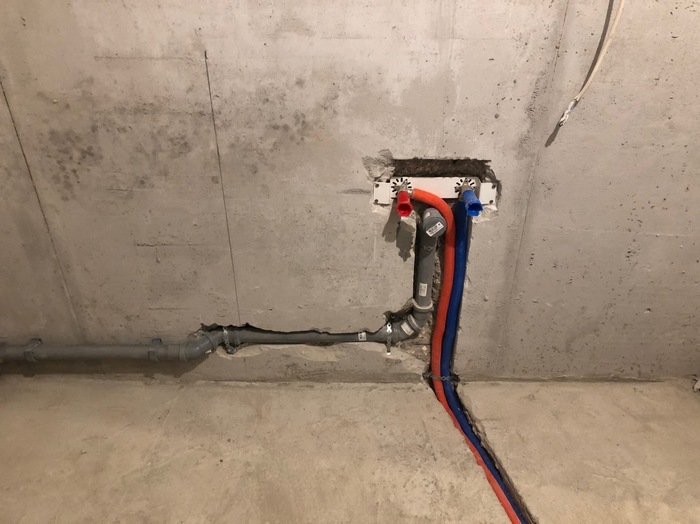

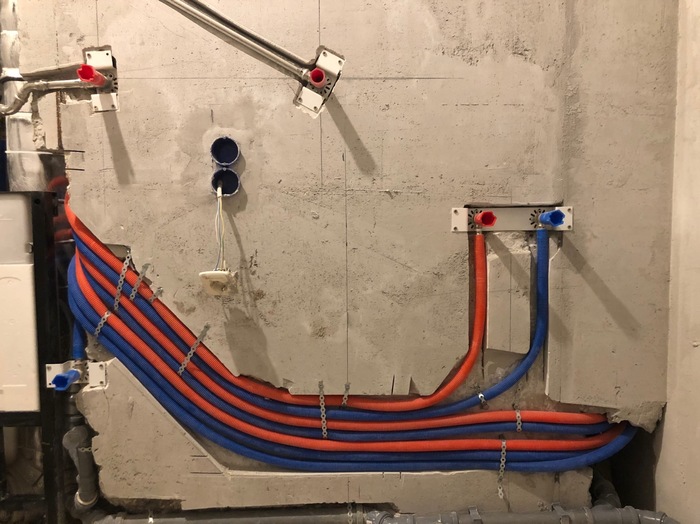

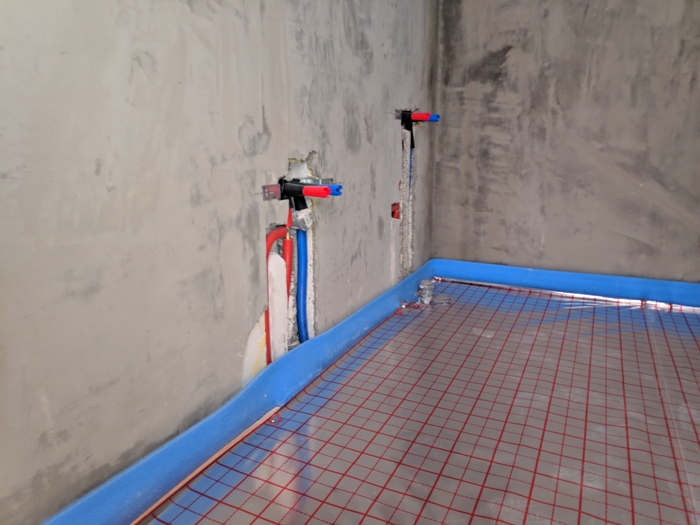

Разводка точек водоснабжения в сан. узлах. Рециркуляция врезается в магистраль ГВС. Благодаря выбору одной из лучших фирмы производителя трубы и фитинга, все соединения прячем в стенах.

Будущая котельная, по мере выполнения работ, выводятся все магистрали отопления, водоснабжения в нее.

Спасибо за внимание, если данный объект будет интересен, планирую в следующей части рассказать подробно по инженерному решению, солнечным коллекторам, системе кондиционирования MRV, системе очистки по анализу воду и многое другое, которое будет применяться в данной работе.
