Если вы себя решили испытать на поприще поиска кладов. То вам обязательно нужен металлоискатель.
И одна из самых простых, собранных огромное количество раз и протестированных схем — это металлоискатель «ПИРАТ»
У этого Металлоискателя самая простая и стабильная схема. А главное с довольно неплохими характеристиками. Она подойдёт для сборки даже самым начинающим радиолюбителям, собрать её не составит особого труда. Её можно собрать как полностью самому, так и приобрести готовый конструктор. Я бы порекомендовал для начинающих как раз и начать с такого конструктора.
Главное строго следовать инструкции по сборки металлоискателя Пират.
Схема металлоискателя не содержит никаких дефицитных радиодеталей.
В этой статье вы найдёте схему металлоискателя Пират и подробную инструкцию по его сборке.
Характеристики металлоискателя Пират
Глубина обнаружения монеты 20 — 25 см
Глубина обнаружения крупных предметов 100 — 150 см
Напряжение питания, 9 — 14 B
Потребляемый ток, 60 — 70 мА
Импульсный потребляемый ток, 1 — 2 А
Габаритные размеры платы, 45 x 52 мм
Питание металлоискателя пират
Питать схему металлоискателя можно как от батареек так и аккумуляторов. Подойдёт любой соответствующий по току источник питания, главное чтобы напряжение питания было в диапазоне от 9 до 14 Вольт.
Катушка для металлоискателя Пират
Поисковая катушка для металлоискателя Пират, тоже изготавливается несложно. Наматывается на оправе 190 — 250 мм. Медный обмоточный эмалированный провод ПЭВ (Ø0,4 — 0,6 мм) длиной 20 метров, медный многожильный изолированный провод 2×1,5 мм2 длиной 120 — 150 см для соединения катушки с платой. На оправку плотно намотать 25 витков обмоточного провода. Концы провода закрепить и с помощью пайки соединить многожильным изолированным проводом с платой к контактам L1 . Довольна распространенный способ намотки катушки на пяльцах для вышивания. Потом можно обмотать всё это изолентой, затем сделать каркас из тонкой фанеры и закрепляю поисковую катушку на нём. Вариантов каркаса достаточно много, поэтому необязательно использовать фанеру, главное чтобы он был не металлический.
Схема металлоискателя пират
Металлоискатель пират состоит из двух блоков это передающий и приёмные узлы. Главной частью передающего блока является генератор собранный на микросхеме NE555 и мощного ключа, на транзисторе IRF740. Приёмная часть состоит из микросхемы TL072 и транзистора BC547.

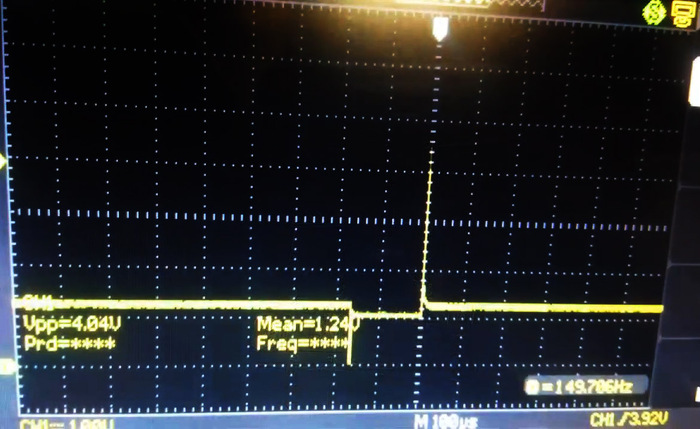

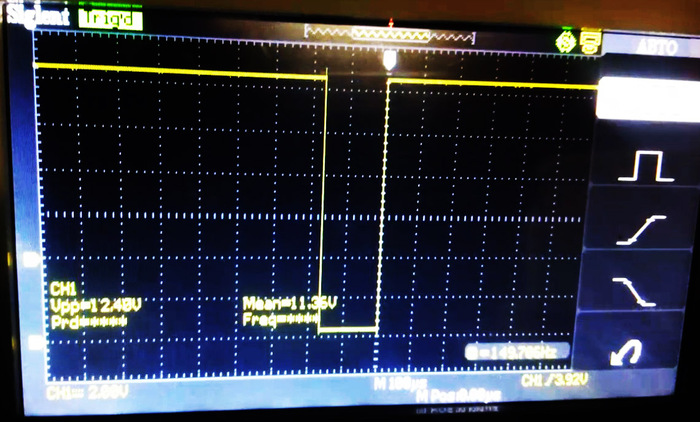

Возбуждающий сигнал передается периодически в катушку датчика, в виде импульсов длительностью 125-150 мкс и частотой 125-150 Гц.

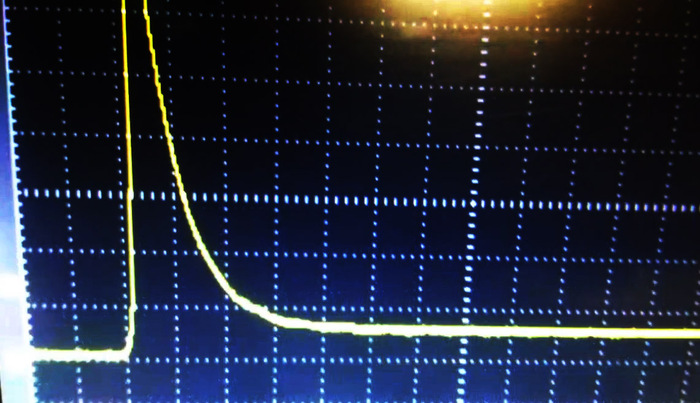

Но в данной схеме наше поисковая катушка выполняет двойную роль. Она так же как в роли излучателя, является еще приёмником сигнала. Сигнал который принимает катушка показан ниже.
В проводящих объектах наводятся затухающие вихревые токи, которые возбуждают затухающее электромагнитное поле. В зависимости от проводящих свойств и размера объекта, сигнал меняет свою форму и длительность.
Детали очень распространённые и их Также можно заменить аналогами. Таймер NE555 можно заменить на отечественный аналог КР1006ВИ1, Вместо транзистор IRF740, можно поставить любой биполярный NPN структуры с Uкэ не ниже 200 вольт, можно даже выпаять из энергосберегающей лампы. Транзисторы BC557 и BC547, на отечественные КТ3107 и КТ3102.

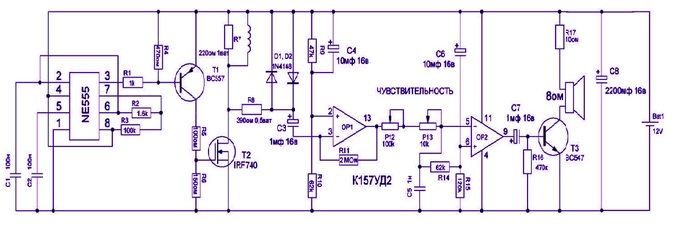

Также в интернете можно встретить схемы собранные частично на советских деталях. Например вместо операционного усилителя TL072 можно встретить К157УД2.

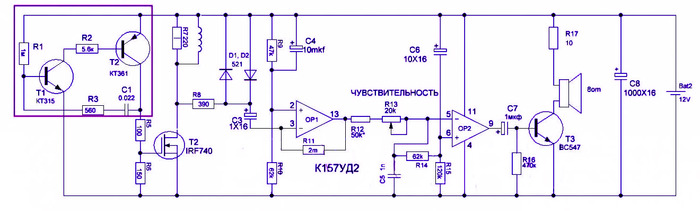

Даже встречаются схемы где генератор импульсов собран Не на ne555 а на транзисторах:
Немного о деталях
Конденсаторы C1 и C2 обязательно должны быть плёночными!
Сборка металлоискателя Пират:

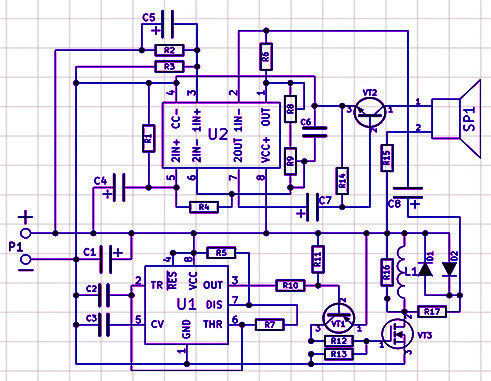

Сборка металлоискателя как я уже говорил не составляет труда. Главное следовать всем инструкциям приложенным в документации конструктору. А также схеме и печатной плате.
К контактам SP1 подпаять динамик 8 Ом 0.5 Вт. К контактам Р1 подается питание 9-14 В (предпочтительно от аккумулятора 12 В 1.2 А/час). После включения устройства вращением подстроечного резистора R8 найти такое положение, когда щелчки в динамике максимально затихнут, а шум еще не начнет нарастать, после чего переменным резистором R9 проделать ту же операцию но более точно, максимальная чувствительность металлоискателя находится на пороге появления звука. Чувствительность металлоискателя можно улучшить, изменяя количество витков катушки. При диаметре оправки в 250 мм, и обмоточном проводе Ø0,5 мм — это примерно 14 витков. После окончания настройки катушке можно придать жесткую форму, обмотав ее скотчем, изолентой или пропитав эпоксидной смолой.
Спаянную и отлаженную плату рекомендуется покрыть лаком. Это предотвратит уход параметров при изменении условий окружающей среды и обеспечит стабильную и надежную работу устройства. Для этого можно рекомендовать лак Цапонлак .
