Чем дольше работаю, тем больше подгорает от вида бывших в ремонте плат.
Уважвемые "мастера", скажите, вам так трудно мыть после себя платы? Зачем оставлять после себя флюс и дерьмо?
Делов то, залить калошей/спиртом/что душе угодно, прочистить щеткой/кистью.

Бонус, укрепление канифолью

Всем привет)

Из Питера присылали на ремонт залитый ноут: Asus x330ur

Можно сказать - это отличный поучительный случай о том, как важно носить электронику и жидкости в разных пакетах)

История банальная: клиент выходя из магазина решил не покупать отдельный пакет для ноута, а сложить все в один.

В итоге имеем залитый нерабочий ноут.

Осмотрим места залития поближе:

В целом не критично.

Как обычно, пропаиваем что можно, что нельзя - меняем.

То что "бахнуло", это дроссель по питанию матрицы (обычно это плохой знак).

После замены/пайки элементов, пробуем включать и *уй)

Путем диагностики было выявлено, что не поднимается питание оперативки.

Причиной оказался сдохший транзистор, который унес за собой ШИМ, который формирует то самое питание. (0,093В вместо 1.5в)

Меняем.

Тут меняем транзистор:

Тут меняем ШИМ:

В результате, плата начала нормально стартовать и даже работать, НО, только без матрицы.

При подключении матрицы на плате по ее питанию КЗ:

Без матрицы все ок:

Очевидно косяк в матрице. Пробуем ее снять что б посмотреть.

НО КТО Ж С*УКА ЗНАЛ, ЧТО ОНА ВКЛЕЕНА В КРЫШКУ?

Я не знал например. Ушло у меня наверно часа два на то, что бы ее аккуратно отклеить (даже шлейф не выдернуть пока ее не снимешь):

Без подогрева было б трудно.

Попыхтев пару часов матрица демонтирована.

Она приклеена на каком-то толстом двухстороннем скотче по всей длинне по бокам крышки.

Один мой товарищ говорил что возможно тут есть "язычки" как у АКБ айфонов, но тут их нет)

А даже если бы и были, то вряли они помогли, потому что скотч вклеен в кратеры для большей прочности.

Вот по бокам по всей длинне этот грёбаный скотч.

После извлечения матрицы смотрим на шлейф и понимаем что она не ремонтопригодна.

За кадром я конечно прозвонил предохранители на матрице. Они сработали, но кз к сожалению пошло дальше, т.е. КЗ осталось за предохранителем.

Матрицу и шлейф нужно менять.

С поиском матрицы тоже не все так просто.

По одному номеру бьется две модели матрицы, и они не совместимы!

Нашлась только одна нужная и то в Новосибирске.

Заказываем. Ждем. Монтируем и собираем:

Вот так клиент сходил в магазин)

Даже не спрашивайте во сколько обошелся ремонт.

Москва.

По вопросам ремонта, пишите в ВК

Недавно нашел жестоко раздербаненный девайс во дворе. По начинке предположительно какое-то бытовое устройство воспроизводящее аудио.

Позже узнал по кнопкам, это оказался стереопроигрыватель "Вега 108".

Давайте просто посмотрим на платы этого прибора.

Судя по четырём мощным диодам это плата БП, в которую вокнуты два модуля:

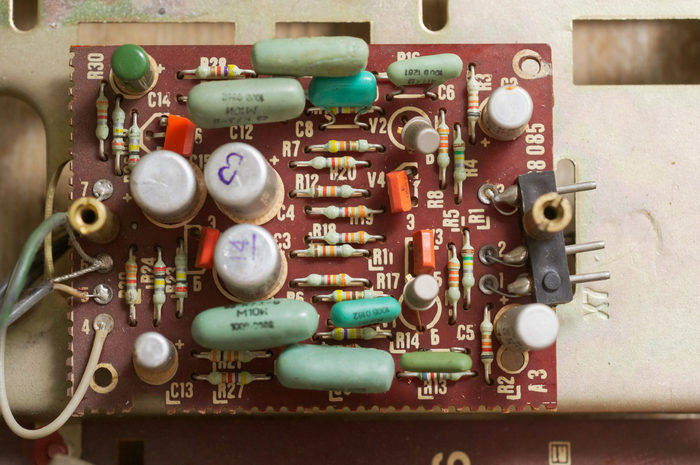

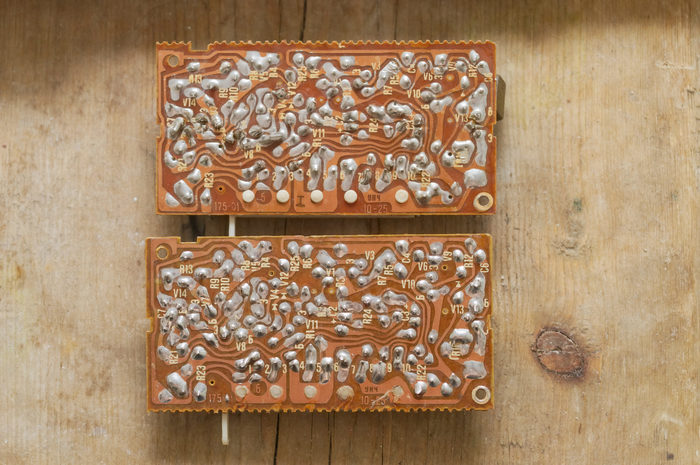

Если присмотреться, видна надпись "УНЧ". Модули  выглядят одинаковыми, за исключением того, что у верхнего слева в углу припаяна КСО-шка, а у нижнего -- круглый керамический конденсатор.

Еще прикольная деталь: два транзистора около подстроечника стянуты резинкой. На обеих платах. Термокомпенсация что ли?

Два мощных резистора зашунтированы проволокой.

Крепление диодного моста.

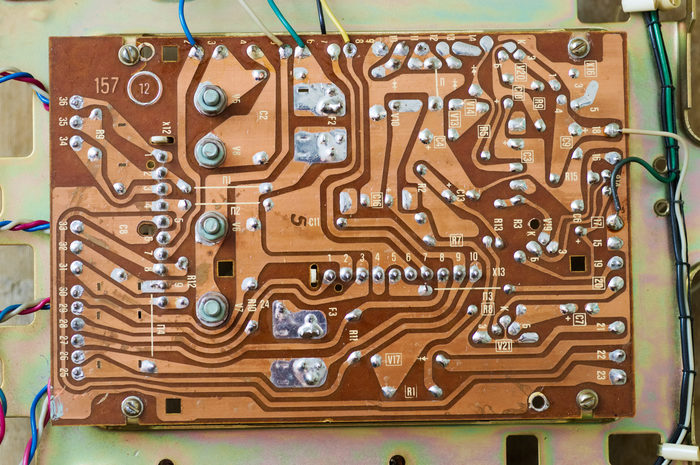

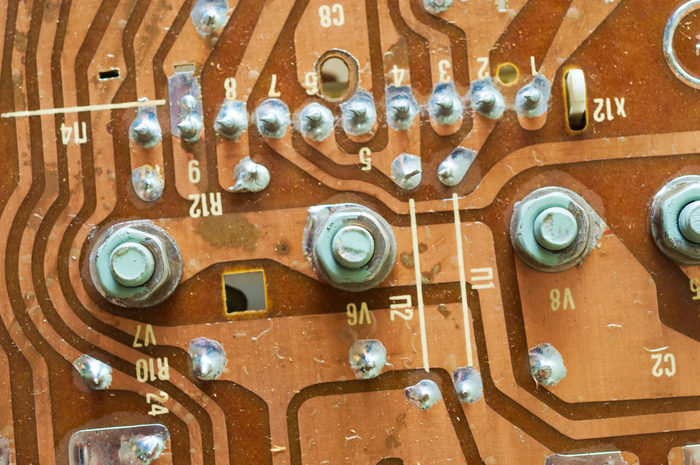

Плата крепится к чугуниевой раме четырьмя болтами. Красивая разводка дорожек, сейчас так и не нарисовать (ну по крайней мере я не знаю как такое нарисовать, чтобы завод принял файл :)

Некая мелкая плата, назначение не могу предположить.

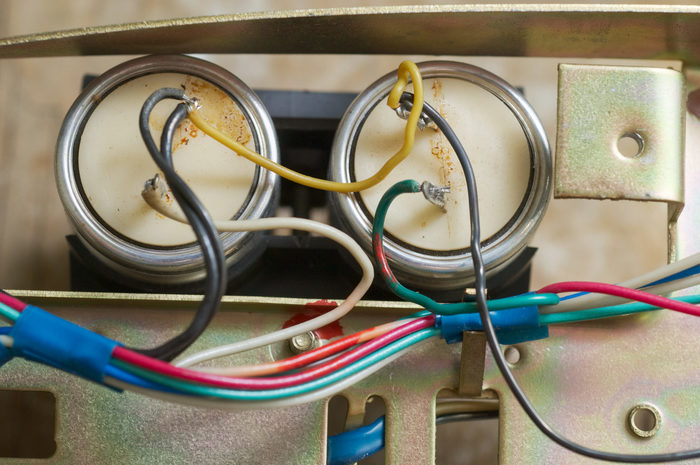

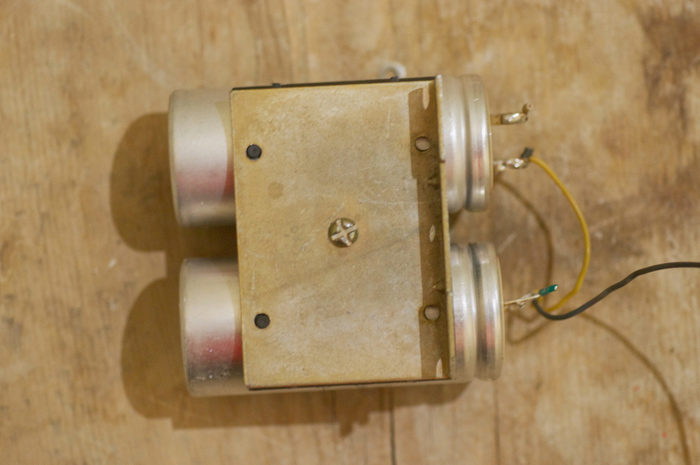

Блок конденсаторов, очень халтурная пайка.

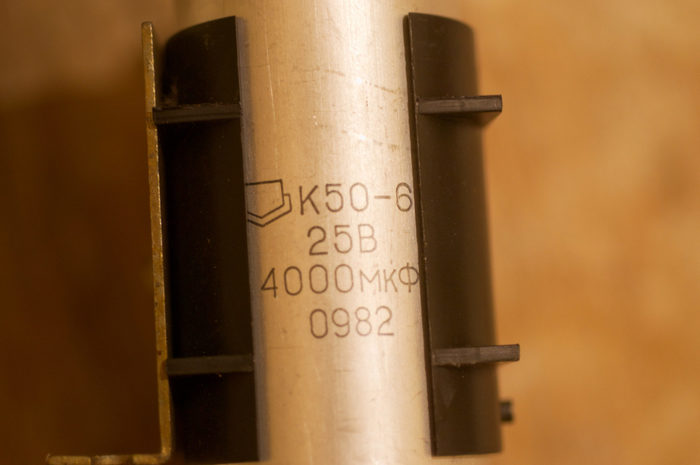

А конденсаторы оказались годные судя по транзистор тестеру 5000 микрофарад (хотя маркированы 4000). 0.5% потерь, 0.0 ESR.

Сделаны прям хорошо, тяжелые такие, толстый корпус.

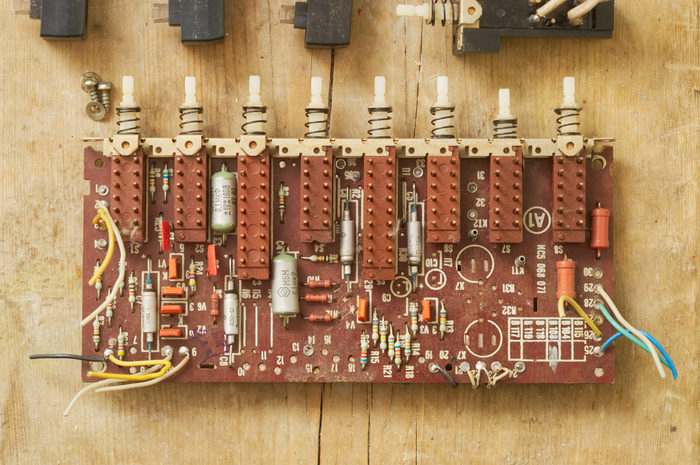

Блок переключателей. Часть "залипающая", а часть переключаемая. Сделано мега-дубово, выглядит очень надёжно.

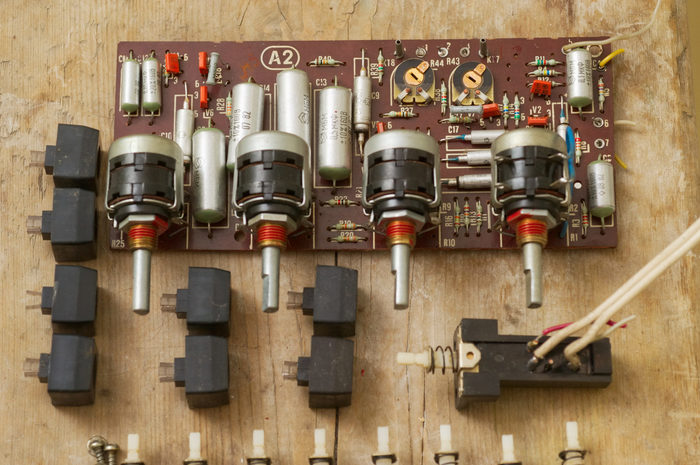

Это видимо темброблок + регулировка громкости. Сдвоенные переменники, хорошие детали.

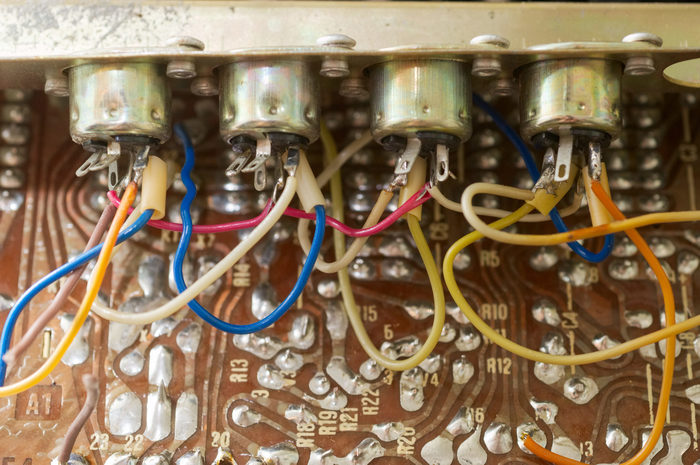

Блок с разъемами, снова хреновая пайка.

Спасибо за внимание. Пост несет чисто развлекательную цель. Люблю рассматривать платы разного железа, как техноартефакты.

А что бы вы с ними сделали?

Интересны ли такие посты? Делать ли еще? Есть разный хлам разных годов производства.

Всем привет)

Недавно обратился пикабушник с залитой видеокартой.

Основные очаги залития были в области видеопамяти и питания.

В целом не страшно, но повозиться пришлось)

Тут на фото видно очевидные гнилые элементы. Самый гемор при ремонте залитиков, как по мне,  так это подбирать резисторы нужного номинала) много времени отнимает.

После замены всего гнилья, был пробный запуск, который выявил дохлый drmos.

Меняем на такой же SIC632:

И снова запускаем карту.

Всё в порядке, можно собирать и тестировать.

За кадром видеокарта прошла тесты в фурмарке и бенче. Всё огонь)

Ремонт окончен.

На предприятии, занимающемся сборкой электронных плат, сборщице предоставили образец для последующей работы.

Ссылка: в качестве образца на заводе часто держится бракованная деталь / сборка. Такую дают новичкам, и т.д. Плату часто царапают крест-накрест, красят красной краской и т.п. В этом случае (так как это была уже не плата а уже сборка) были сплющены (механическим способом) электролитические конденсаторы, лежащие на плате (в отличии от стоячих, которым нужна уйма высоты над платой, были использованы лежащие, но это неважно). Это какбэ напоминало на то, что деталь - брак, и любой человек это сразу поймет. Ведь если не особо понятно что брак, так в конце квартала хватают ведь всё что можно, чтобы продать и вместится в квоту. Да и используя бракованную деталь в качестве образца ведь дешевле, так как цена бракованной детали это нуль.

Так вот, дают такой образец сборщице, дают материала для сборки ещё плат 20-и. Была дана краткая, но точная инструкция:

Собирай так же, вот здесь эталон!

Сборщица и собрала. Все двадцать штук.

А потом пошла, разыскала плоскогубцы, и так же как на эталоне, посплющивала все электролитические конденсаторы плоскогубцами.

Так что отдавая инструкции, надо их отдавать правильно и думать о последствиях приказов.
