Всем привет! Недавно я изготовил своими руками макет пистолета Beretta M9 из игры Сталкер. Там он называется "Марта". По сути, игровая модель отличается от реальной только покраской и застариванием, которое я постарался повторить. Ниже, как всегда будет ссылка на ролик с изготовлением, а также шаблон макета. Тут вкратце поведаю о самоделке и её создании.

Самоделка состоит из слоёв МДФ, выпиленных электролобзиком, переплётного картона и бумаги. Чтобы уместить все механизмы, пришлось пожертвовать правильной шириной Беретты. Мой макет получился несколько толще.

Зато поместились все запланированные механизмы и подвижные элементы: подвижный спусковой крючок, курок, затвор, задержка затвора, а также кнопка фиксации магазина.
Спуск и курок двигаются по оси в виде гвоздика. Всё что должно возвращаться в начальное положение - возвращается при помощи пружин на сжатие.

Самое сложное в поделке из дерева - затвор. Нужно избегать больших щелей между рамкой и главным механизмом, в то же время добиться безперебойного движения без лишнего трения, которое после покраски может вообще всё испортить. Также затвор своей передней частью должен свободно проходить через ствол и внутреннюю выемку рамки.

Далее приступил к обработке и приданию форм при помощи напильников и бормашины. Сначала необходимо выровнять перепады между слоями, затем уже делать спуски, закругляя углы.

Надо отдать должное итальянским конструкторам данного пистолета. Дизайн у реального образца очень красивый, во многом благодаря форм-фактору.
До шпаклёвки лучше пройтись наждачной бумагой, чтобы сгладить обработанные области. Также перед шпатлеванием я привык пропитывать картонные элементы суперклеем, чтобы мохров не было.

Когда все поверхности избавлены от неровностей, можно приступать к добавлению мелочей. Вот тут я допустил ошибку. В сталкере используется модель 92FS, о чём говорят маркировки на итальянском. Я же сделал надписи, ориентируясь на американскую модификацию M9. Внешне они почти не отличаются, кстати.

Накладки рукоятки - отдельные составляющие. В качестве противоскользящих вставок использовал ребристые части одноразовой посуды.

Вот так выглядит полностью детализированный макет Марты из Сталкер перед грунтовкой. Накладки фиксируются винтами под шлицевую отвертку.

Для покраски использовал чёрный матовый (Bosny flat black) и чёрный полуматовый (Vivido ral 9005) аэрозоли. Матовый для накладок, а полуматовый для всего остального. Чтобы приблизиться к игровому образцу, наносил потёртости методом сухой кисти, используя акриловый металлик. Ещё прошёлся по поверхностям наждачкой p1000 для добавления царапин. Вот что получилось:

Спасибо за внимание!

Видео:

Шаблон: https://drive.google.com/file/d/1GtyCIW_faWdAhDSQG1gqu9oglr9...

Всем привет! Хочу показать вам свой новый деревянный макет ПМ из игры Atomic Heart, и немного рассказать про процесс изготовления:)

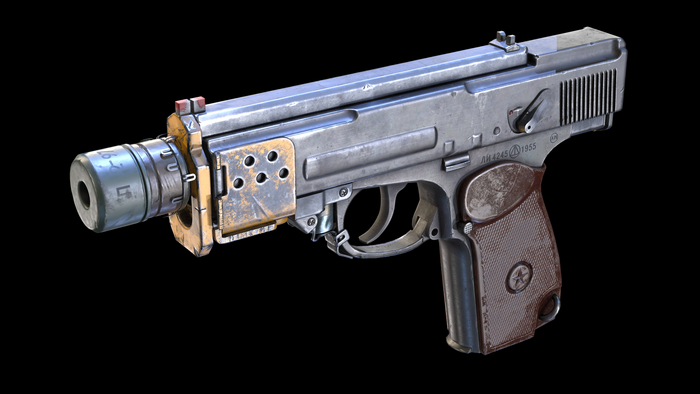

Вдохновлялся вот этой модификацией. Самая красивая, на мой взгляд)

Это полностью ручная работа, изготовленная из МДФ, фанеры, бумаги и картона. В конце поста будет видео по крафту данного макета, а также ссылка на шаблон, вдруг кто-то тоже захочет сделать. А сейчас, небольшой письменный обзор.

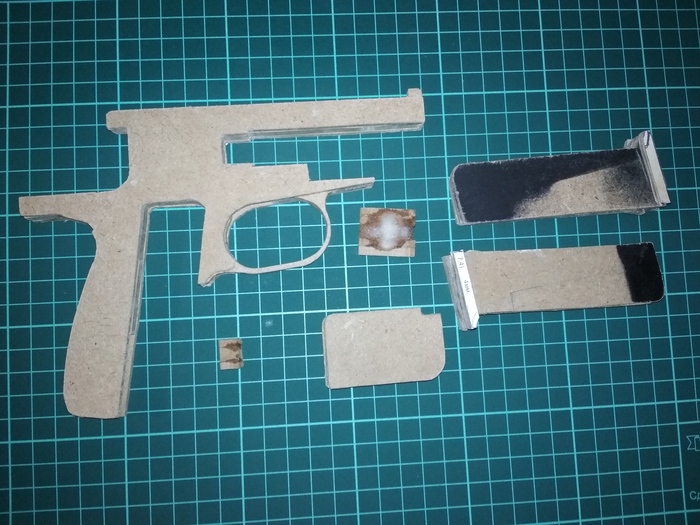

Первым делом я выпилил все детали из МДФ и фанеры с помощью лобзика, а после, приступил к склеиванию "бутербродов" при помощи суперклея Космофен. Можно и на столярный ПВА.

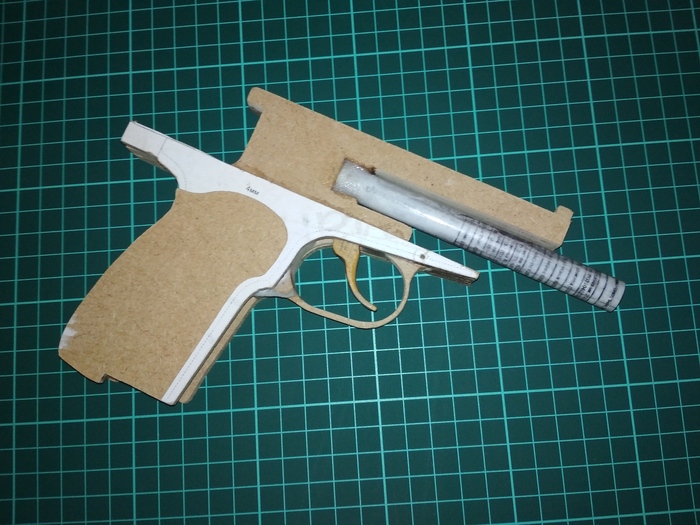

Затем необходимо убрать перепады в слоях в районе шахты магазина, спусковой скобы и гнезда для ствола. Сам ствол я скрутил из бумаги, пропитав цианокрилатом. Ещё приклеил 4, а также 5 слой рамки ПМ и установил подпружиненную имитацию спускового крючка с защёлкой магазина

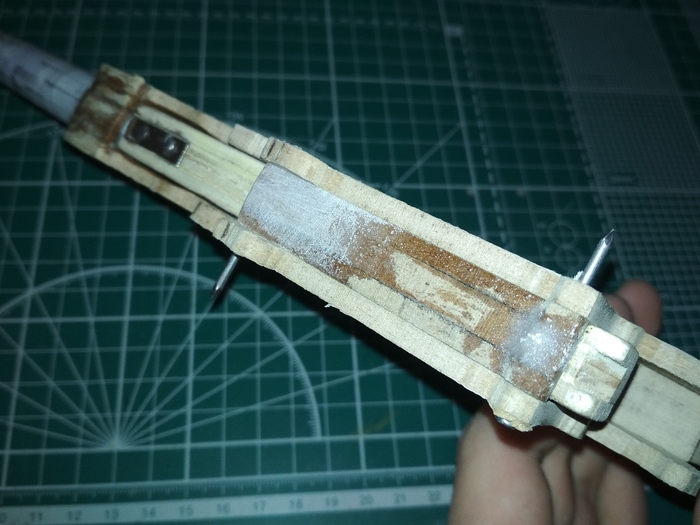

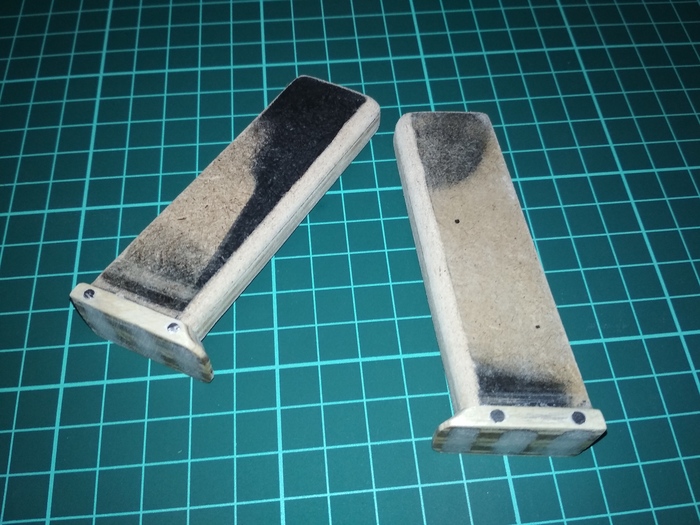

Лучше сразу обработать магазины, чтобы была возможность примерить их и подогнать при необходимости. Гвозди в пятках укрепят эти области от расслоений - это частая проблема в подобных местах.

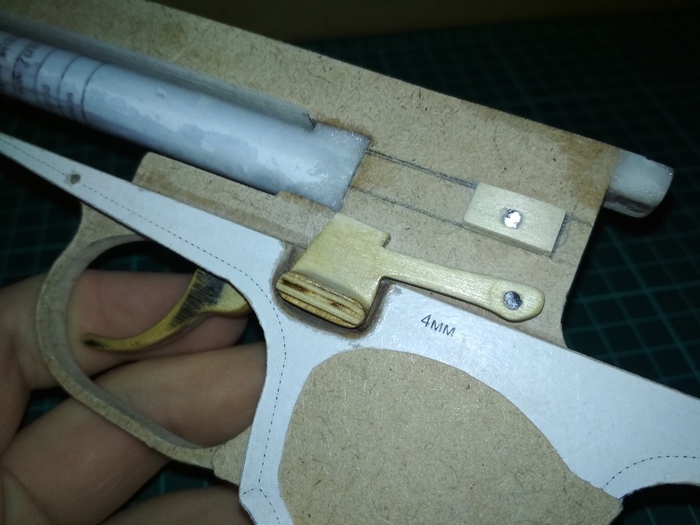

Задержка затвора работает как на настоящем Пистолете Макарова. Затвор имеет выемку под зуб ЗЗ, который встаёт туда при отведении затвора.

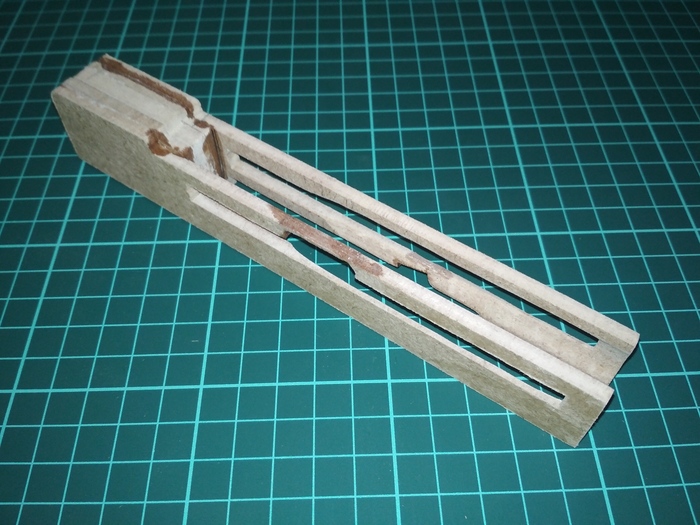

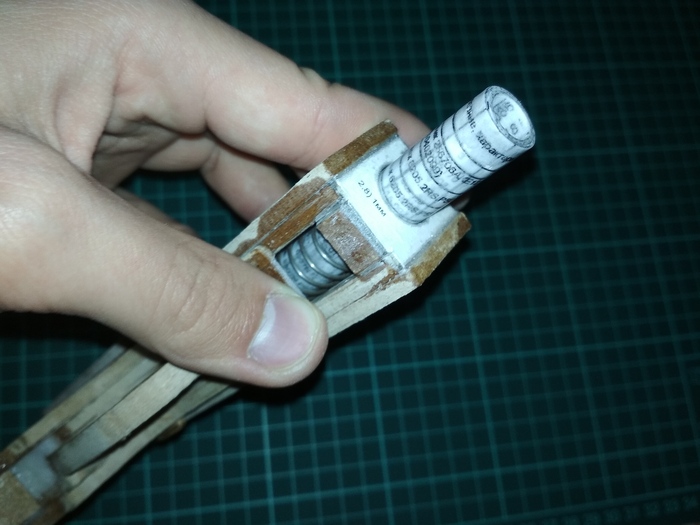

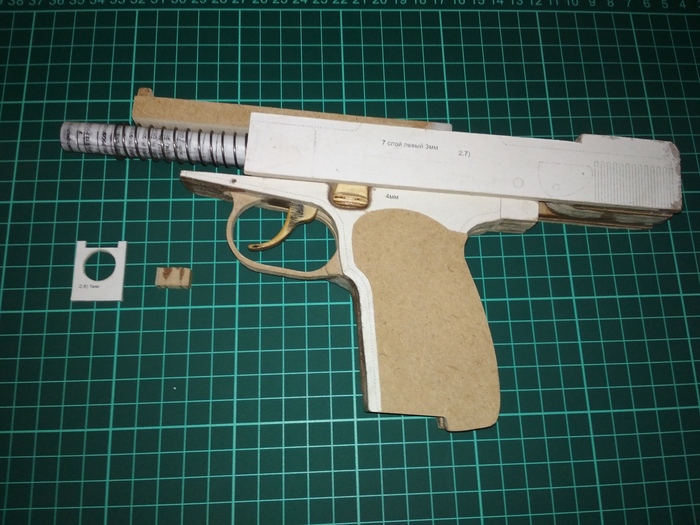

А вот сам затвор с вырезами под направляющие на рамке. После его сборки, я взял пружину, которая будет установлена на ствол и приклеил её к передней заглушке из 1мм картона. Таким образом она не будет смещаться и пытаться вылезти через отверстие для ствола.

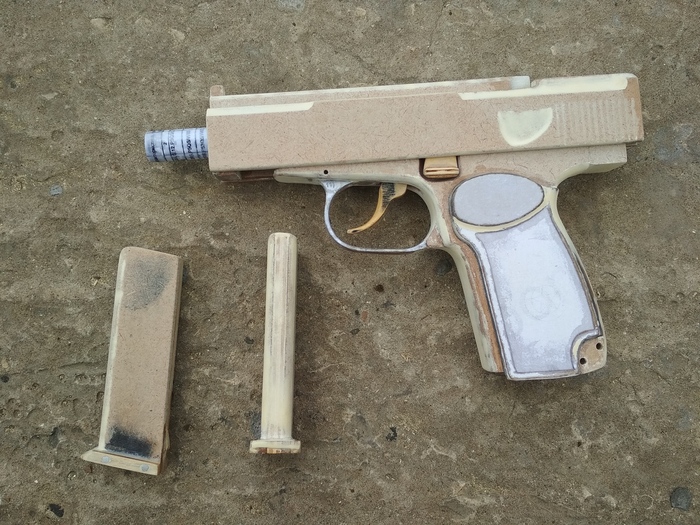

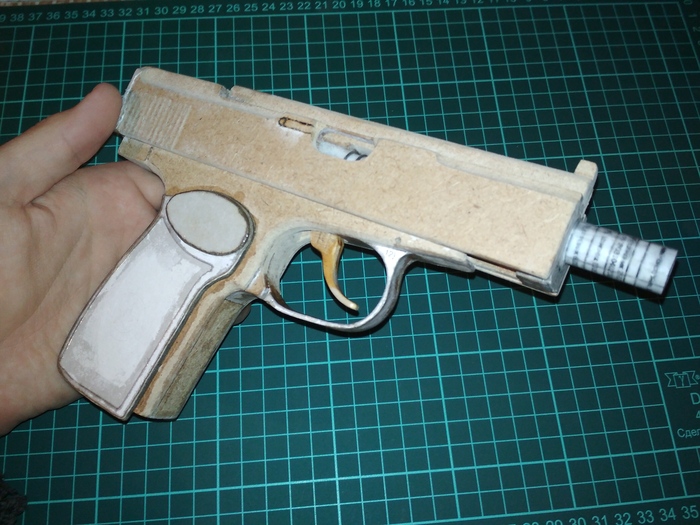

Приклеиваем накладки рукоятки и первый этап изготовления поделки пройден. Переходим ко второму - обработке и приданию форм)

После черновой работы гравером (бормашиной) следует зачистить все обработанные места наждачной бумагой p60 и p120, а затем зашпатлевать изделие. Далее снова наждачка, но уже с зернистостью от p120 до p400. Также важно пройтись по поверхностям, чтобы сгладить их и убрать фактуру МДФ, фанеры.

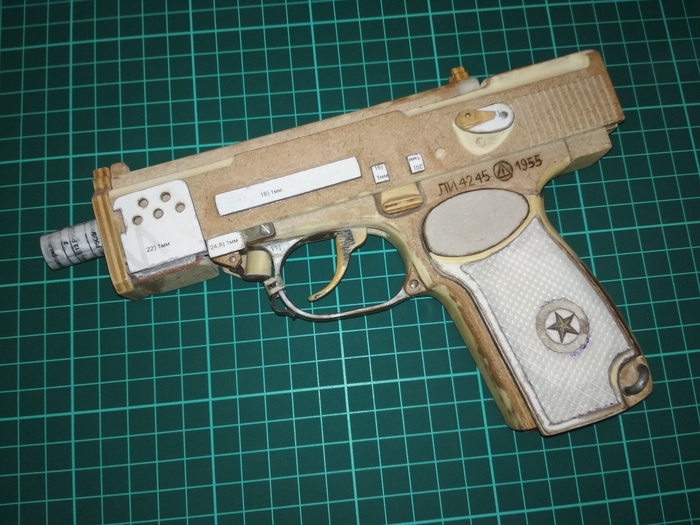

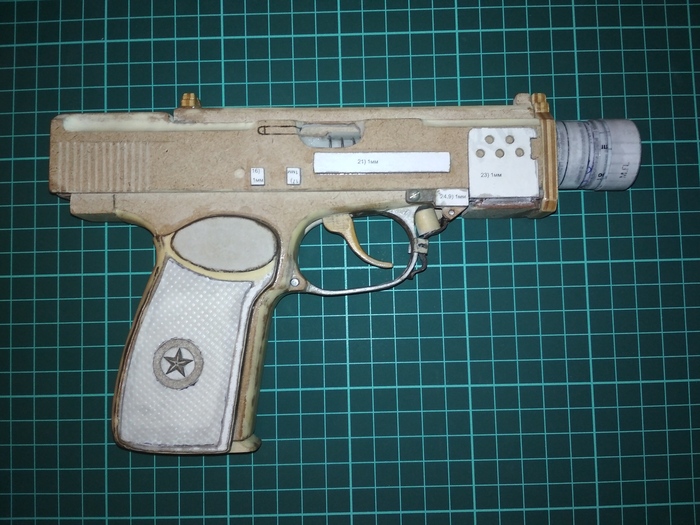

3 этап - детализация: целик, предохранитель, конструкция спереди затвора, элементы накладки рукоятки, антабка, утолщения с винтиками, насечки, маркировки.

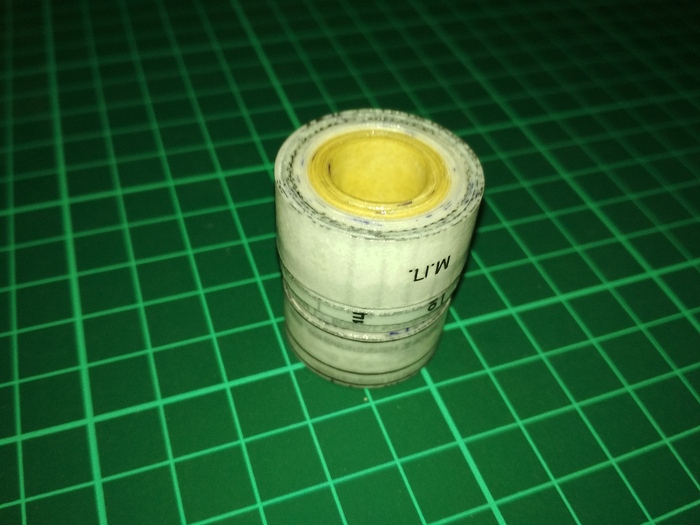

Муляж дульного тормоза компенсатора тоже скрутил из бумаги. Затем пропитка и постобработка. Деталь съёмная.

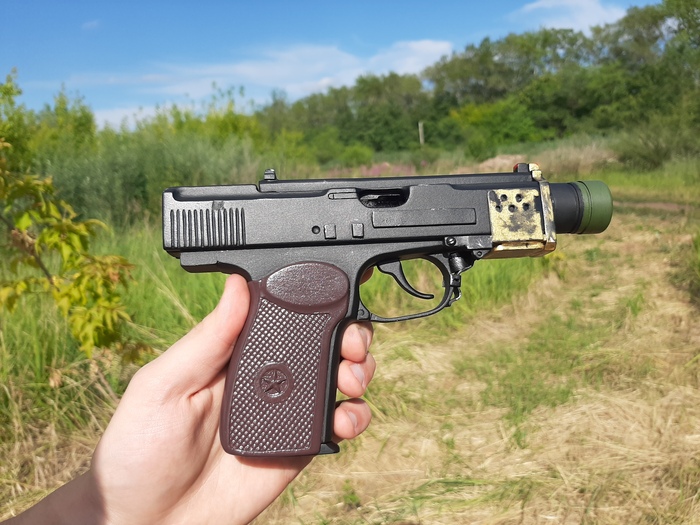

Вот так выглядит готовая самоделка:

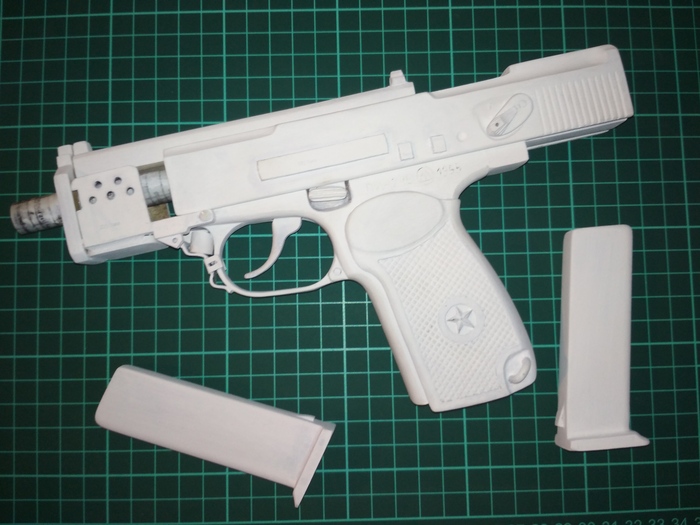

А вот как ПМ выглядит после нанесения нескольких слоёв грунта. Использую для этих целей моющуюся краску Olimp paints gamma.

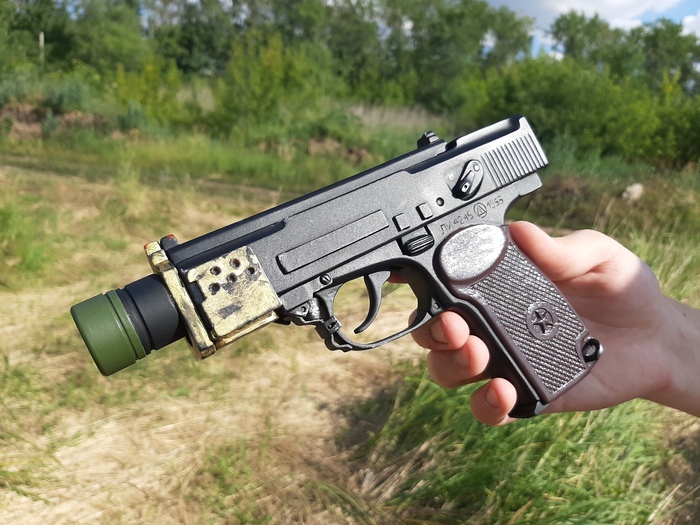

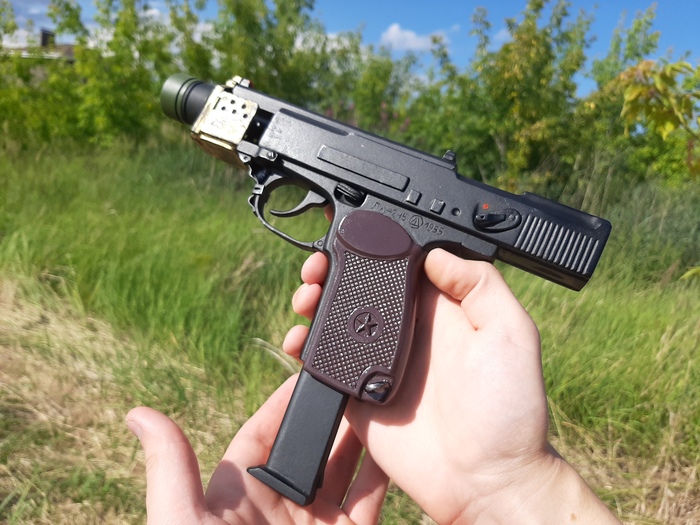

Последний этап - покраска. Аэрозольные акриловые краски, акрил для кисти, акриловый металлик для потёртостей, и вот что у меня получилось:

Всем спасибо за внимание!

Видео с изготовлением:

Шаблон: https://drive.google.com/file/d/18HjeLzDe5sTeitgvqjL4V-Z0RkT...

Всем привет! Сегодня я покажу свой новый проект - пистолет Mauser C96 Large Ring Hammer, сделанный своими руками. Он имеет механизм досылания макетов 9х19, а также экстракцию гильз.

В конце поста всех желающих ожидает ссылка на файл с выкройками/шаблоном Маузера и подробнейший ролик по изготовлению, где рассказан и показан каждый шаг создания. А сейчас пройдёмся по основным моментам.
Кстати, большое спасибо одному анонимному пользователю, отправившему донат за прошлый пост:).

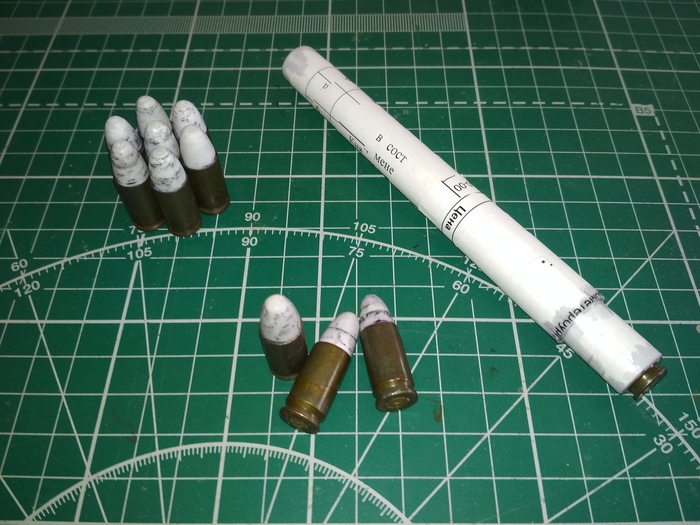

Первым делом я занялся изготовлением ствола из бумаги и макетов патронов 9х19. Из болванок, скрученных из полос, выточил пули. Реальный образец Mauser C96 Large Ring Hammer появился в 1899 году, когда ещё не существовало парабеллумов 9х19, но нужных гильз 7,63х25 у меня не имелось (7,62х25 тоже не было), поэтому использовал то, что в наличии.

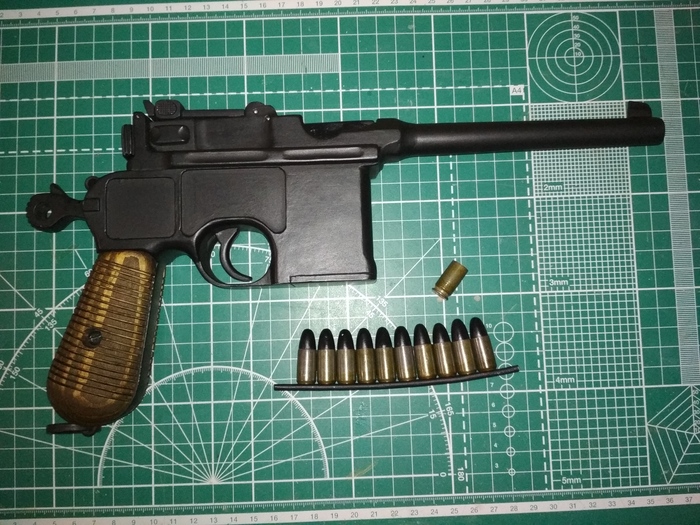

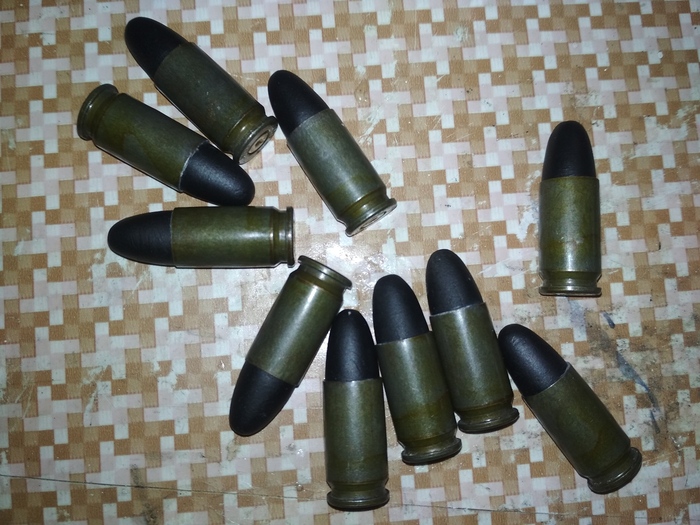

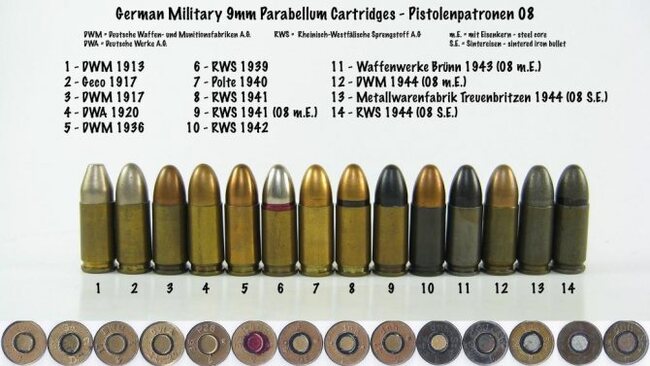

Пули покрасил акриловым аэрозолем Bosny flat black и вклеил, затем отполировал. Благо в истории существовали патроны с чёрными пулями (11 номер на картинке ниже).
Для экономии свинца в годы Второй мировой войны в Германии, свинцовый сердечник был заменен железным сердечником, оболоченным свинцом. Эту пулю, можно определить по черной оболочке, она обозначалась как 08mE (mit Eisenkern — «с железным сердечником»).

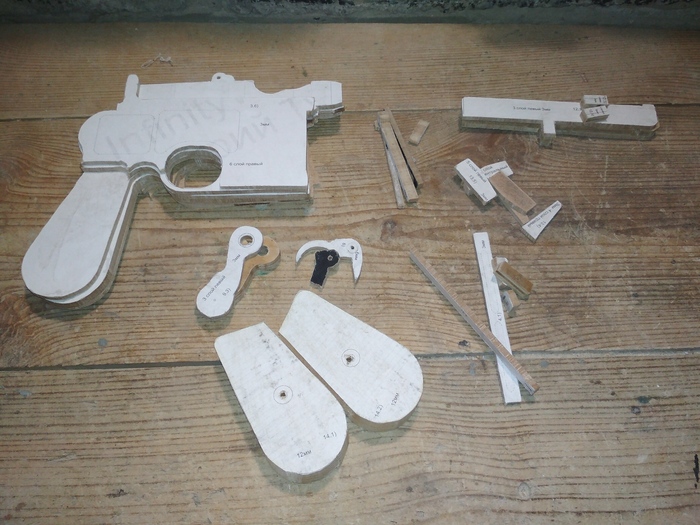

После этого, я принялся выпиливать детали из МДФ и фанеры. Такой способ создания поделок я называю "бутербродный метод", когда части состоят из нескольких слоёв листового материала разной толщины. Лучше всего их склеивать при помощи столярного ПВА, или суперклея.

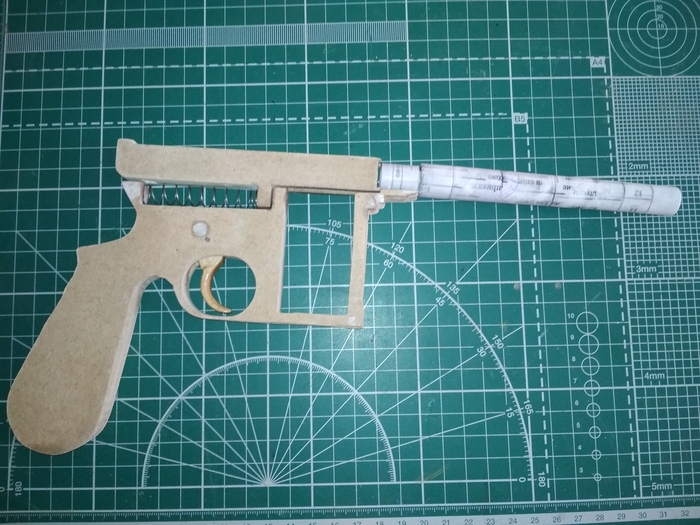

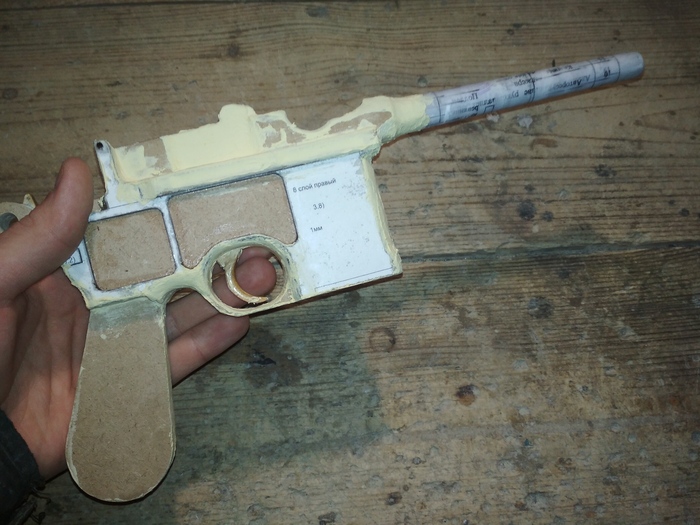

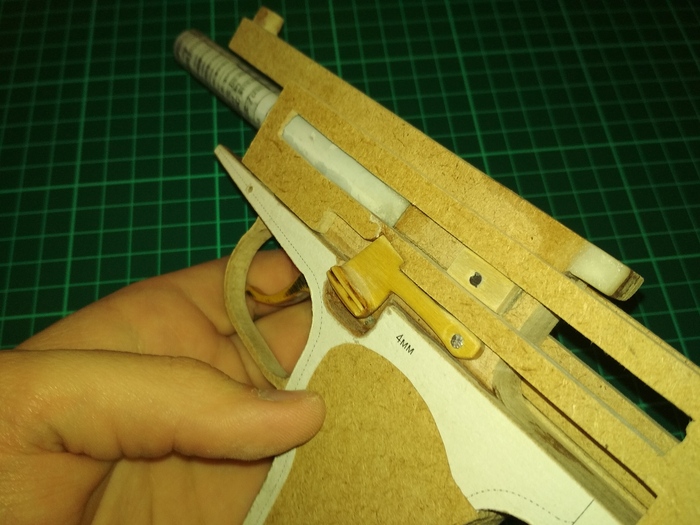

Когда первые 3 слоя рамки соединены между собой, следует убрать перепады в слоях в районе спусковой скобы, затвора и установить имитацию спускового крючка. Спуск двигается по оси и возвращается на место маленькой пружинкой сжатия. Затвор двигается вперёд-назад и также подпружинен.

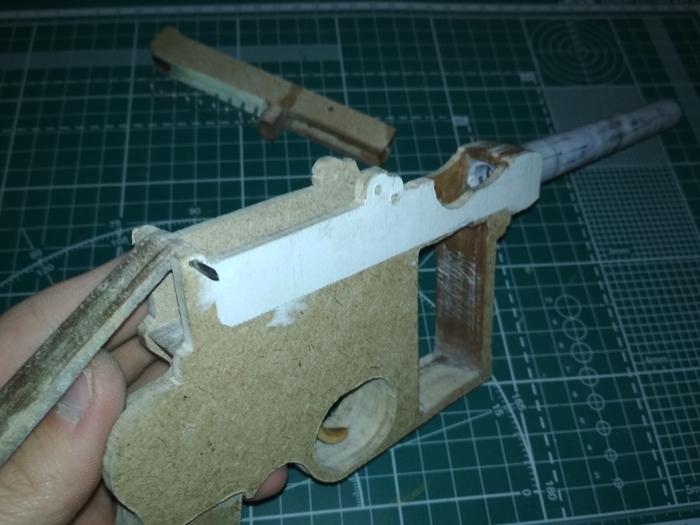

Это было немного рискованно, но я всё же решил из верхней части корпуса сделать съёмную крышку. Мало ли, что с затвором случится. Просверлил отверстия и с помощью штифтов она держится (возможность вытащить деталь не раз пригождалась, поэтому не жалею о потраченном времени и силах).

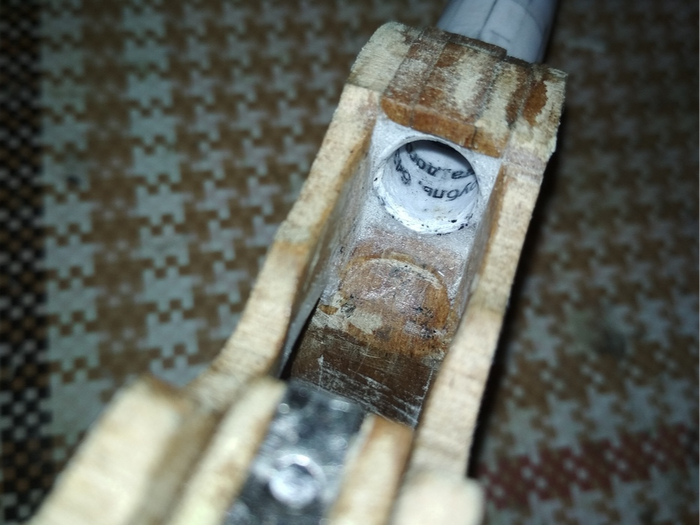

Для более успешной подачи патрона в патронник, я скруглил разные места, чтобы 9х19 не утыкались в них (внутрь ствола вклеена заглушка, которая не даёт патрону застрять внутри, вот и весь патронник).

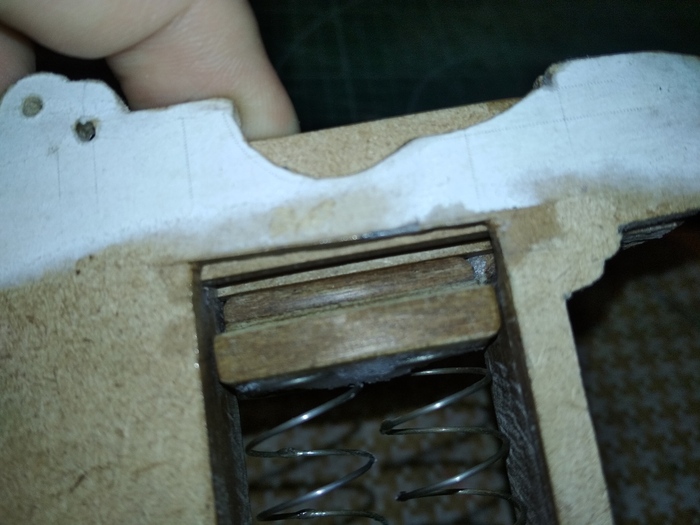

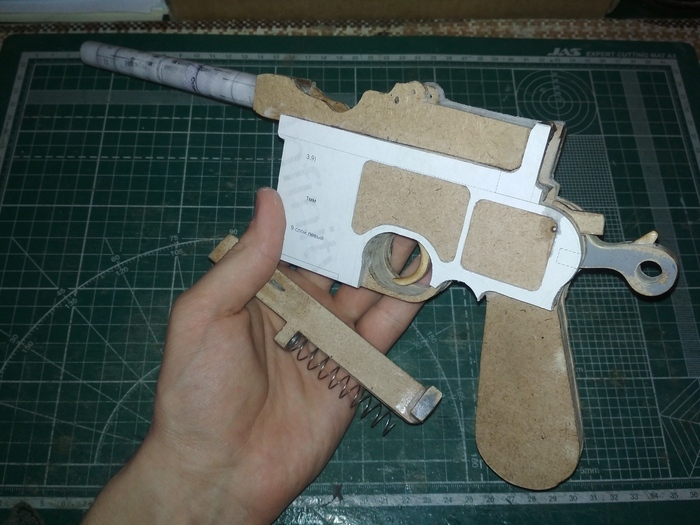

Подаватель магазина представляет из себя лоток со ступенькой - макеты парабеллумов встают в 2 ряда в шахматном порядке. Таким образом меньше пространства задействуется в двухрядных магазинах. Но кстати, если в настоящий Маузер подобной модели вмещается 10 патронов, в мой влезает не больше 8. Вместо пластинчатой пружины отлично встали 2 цилиндрические на сжатие:).

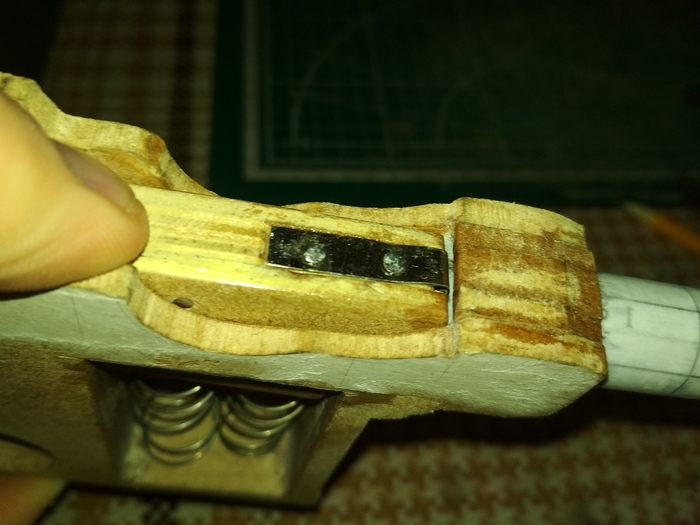

Экстракция гильзы/патрона происходит за счёт вот такой металлической пластины на верхней части затвора. Пластина имеет зацеп, который держит гильзу за фланец, а при отведении затвора тащит макет за собой. Упираясь на скорости в выступ внутри, гильза вылетает наружу.

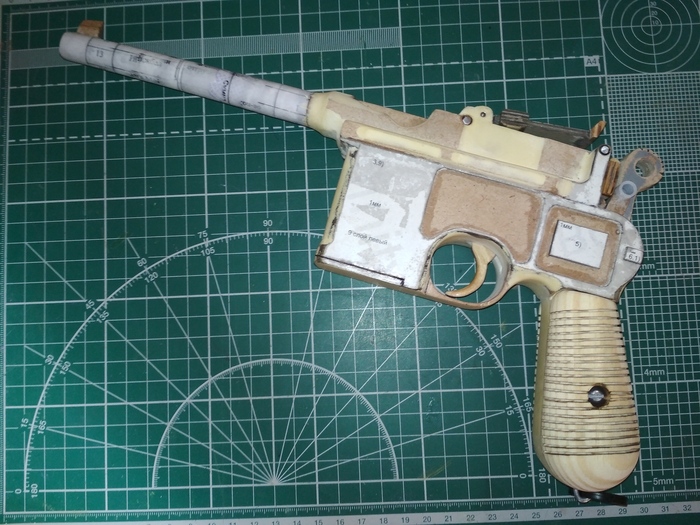

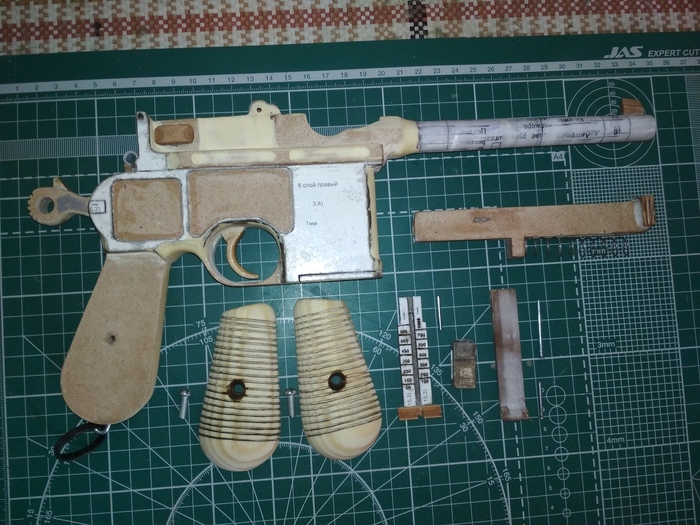

Вот так выглядит собранный макет. Добавились слои из 1мм картона, курок и основа предохранителя на осях вращения.

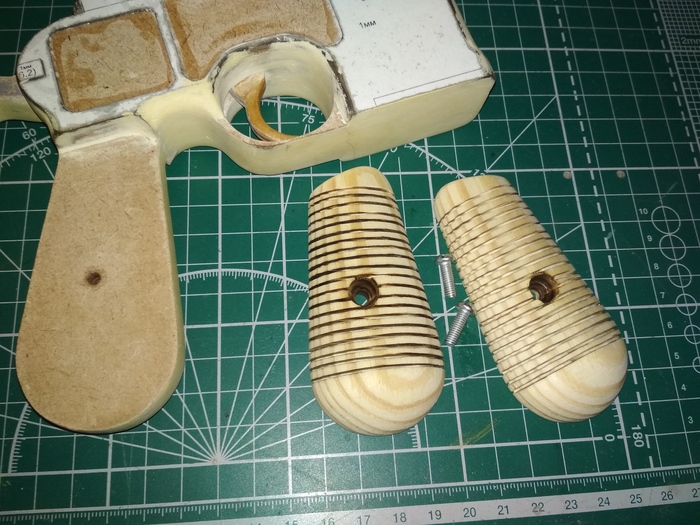

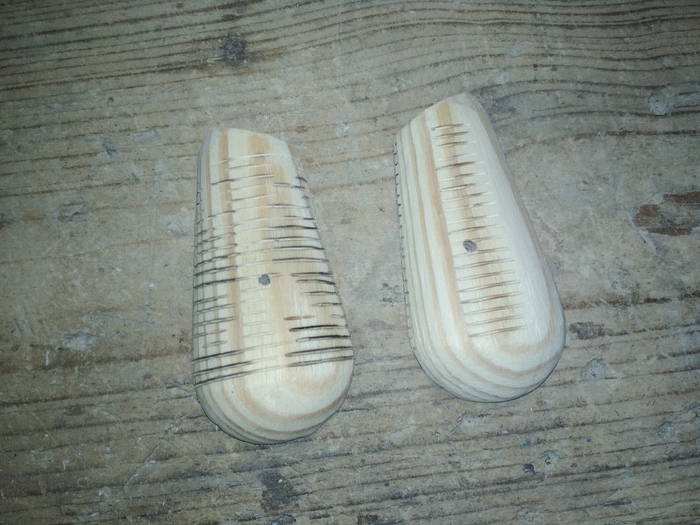

Далее деревянный пистолет ждала обработка с приданием форм. Для этого использовал гравер, он же бормашина, УШМ, наждачную бумагу, напильник. На накладках перед формами были вырезаны насечки, чтобы потом следы остались, по которым сделались нормальные насечки.
За черновой обработкой гравером следует чистовая с помощью наждачной бумаги с зернистостью от p60 до p100. Только потом можно брать шпаклёвку.

Для шпаклёвки хватит абразива p150, как и для накладок рукоятки из соснового дерева. Картон тоже нуждается в обработке, но прежде нужно пропитать его суперклеем с хорошей адгезией, я пользуюсь G bond.

Потом оставалось добавить детализацию в виде прицельной планки, утолщений, антабки и мушки. Всё, можно переходить к покраске.

В качестве грунта использовал моющуюся краску Olimp paints gamma на акриловой основе. Да, остаются мазки от кисти, которые надо шкурить наждачкой p300-p600, но зато укрывистость намного лучше, чем у аэрозольных грунтовок, и не воняет - можно дома работать.

Щёчки рукоятки покрыл морилкой "Дуб" и матовым лаком. Для всего остального - чёрный матовый аэрозоль с последующей полировкой при помощи ХБ тряпочки:)

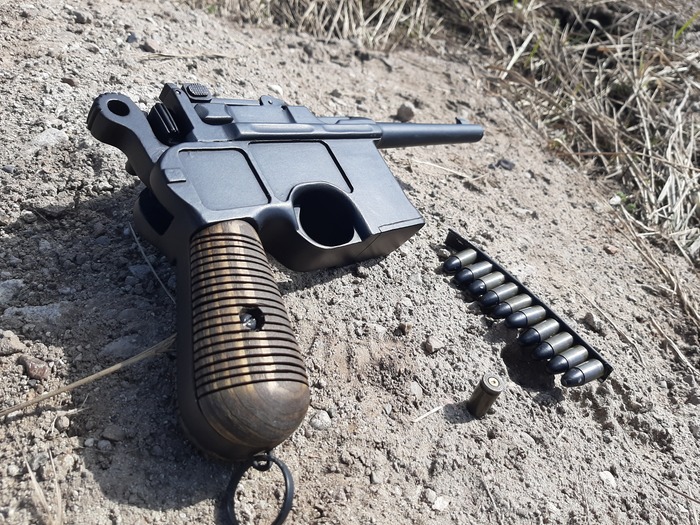

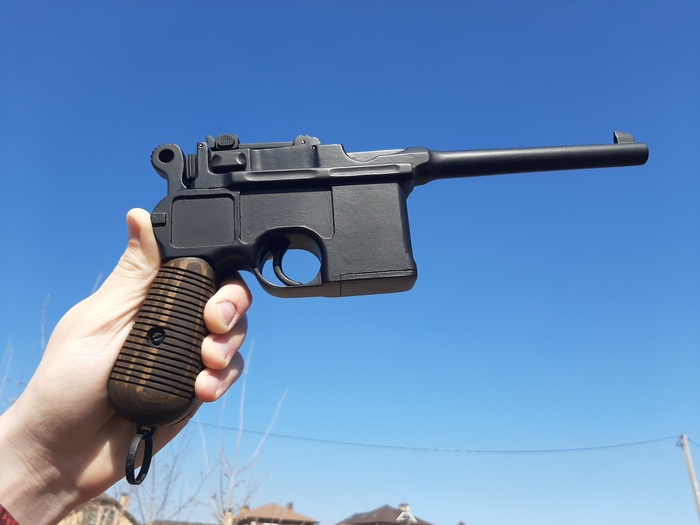

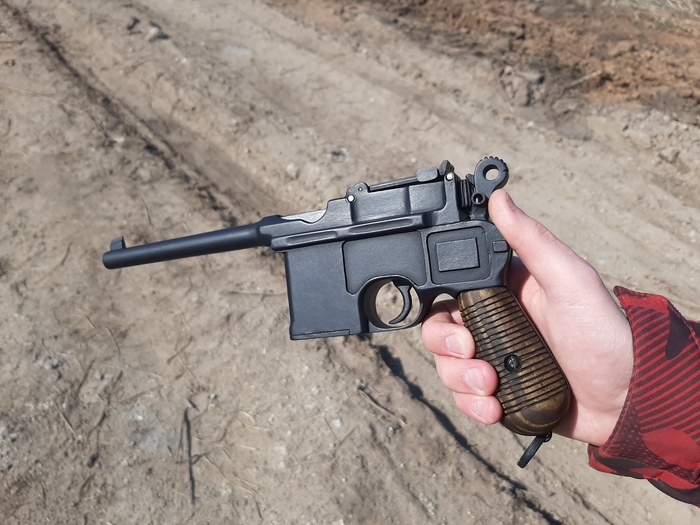

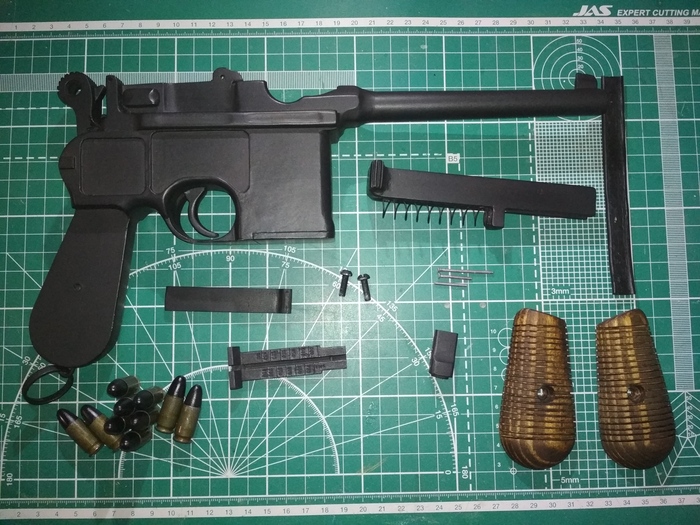

Вот готовый результат:

Всем спасибо за внимание!
