Всем ремонтерам привет! Хотел сделать отдельно обзор на штатив, но тут как раз подвернулся ремонт, поэтому объединил "2 в 1". Итак, принесли в ремонт вышеобозначенный телефон - говорят нет признаков жизни, не включается. При этом телефон был после другого сервиса, после которого он проработал буквально один день, а потом отключился, и стал включаться лишь изредка, на 5-7 минут. Телефон до этого был ударен.
Первым делом проверил реакцию на USB.

Реакции не последовало, при этом определенные сигналы по линии USB проходят (определил их по наводкам на наушники). Но старта нет, процессор не греется. Горит красный индикатор зарядки. По симптомам подумал на память, но т.к. мне сказали, что телефон периодически включался, значит подозрение пало на отвал процессора. Тут стоит процессор MTK MT6752.
Было решено для начала его прогреть - остальные детали (память и кп) обмотал фольгой от перегрева. После прогрева телефон ожил:

Однако, было решено на прогреве не останавливаться, т.к. скорее всего через пару часов всё вернулось бы в исходное состояние. Кстати, клиенту отказались повторно чинить этот телефон в сервисе (в 3-х сервисах), и порекомендовали лишь своими силами заказать плату с али за 3500 руб. Что по его меркам было достаточно много, учитывая, что он и так заплатил в сервис 2500 руб за предыдущий ремонт, после которого тел и проработал один день. Впредыдущем сервисе вполне могли устроить такой же прогрев, "нагрев" при этом не только плату, но и клиента. Но мы не знаем,  поэтому пока без обвинений. Так как тут, скорее всего, для железного ремонта нужно или заказывать новую плату (3500р), или процессор (1500р). Было решено для начала просто его перекатать. Вот тут я воспользовался штативом Yaxun YX-TD, купленным с алика. Вот как он выглядит (фотка оттуда же):

В комплекте к нему идет (по 1 шт): стальная пластина (окрашена в серый цвет, но очень быстро обдирается до металла), полый алюминиевый стержень с заглушками по бокам для крепления, штампованная алюминиевая деталь для удержания фена и алюминиевое колечко. Вдовесок кинули пару жестяных пинцетов низкого качества и провод для перемычек, а также низкого качества алюминиевые уголки на магнитах для удержания плат. Вот, как выглядел комплект:

Я для пайки вместо тех алюминиевых уголков использовал отдельно китайский монтажный столик Baku (или Yaxun, они такие же) за 200р. Т.к. алюминиевые уголки имеют риск разойтись в стороны во время работы. Итак, после разборки телефона, приступаем к снятию проца. Штативом пока не пользуюсь, проц лучше снимать просто держа фен рукой и прогревая плату спиралевидными движениями, чтобы не угреть середину микросхемы раньше времени:

Кстати, на фотке сверху справа виден изогнутый угол платы, и отпавший светодиод, что свидетельствует об перенесенном сильном ударе (хозяин жаловался, что вспышка не работает).
Теперь настал этап очистки платы. Тут в помощь и вступает наш штатив. Используя паяльную станцию Lukey 852D+, закрепив в держателе фен, организовываю "верхний" подогрев, который должен немного подогреть плату для того, чтобы не вырвать пятаки и не вызвать термоудар паяльником. Таким образом он заменит нам нижний подогрев ИК-станции. Температуру фена выставил на 140 градусов. Вот, как это выглядело:

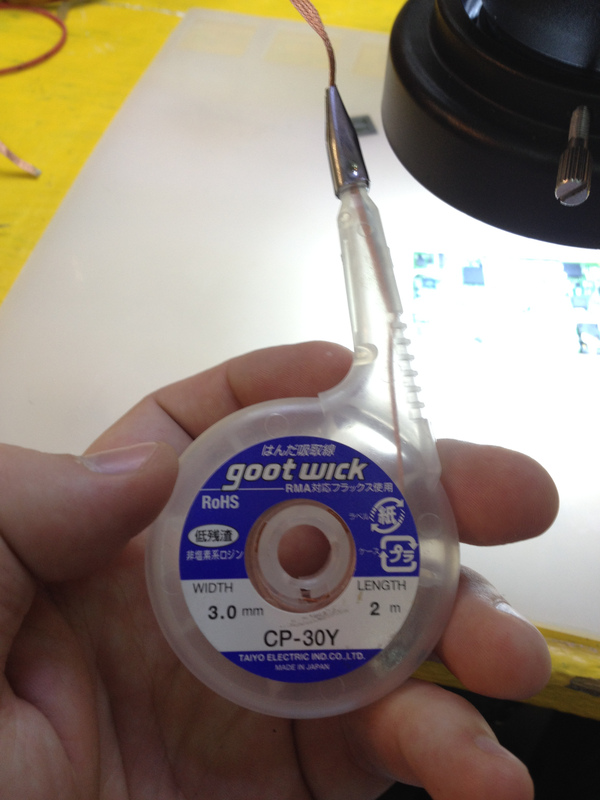

Отдать должное этому текстолиту, в процессе очистки ни один пятак не отлетел, как бывает на китайских дешевых мобилках. Но очистить его было трудновато - то и дело появлялись спайки или лишний припой на контактах. А из-за высокой теплоемкости платы паяльник просто размазывал снятый припой по поверхности (чистил оплёткой). Решилось это заменой оплетки и добавлением ещё флюса, а также +10 градусов и воздуха на фене. Добившись максимально пригодного результата, таким же образом очистил и процессор (на фото не оконечный вариант, потом прошелся ещё раз паяльником):

Теперь настала очередь накатать шары, трафарет на MT6752 продается на али, и стоит 300 руб. В наличии у меня его не было. Но вместо него прекрасно подошел трафарет от MT6592.

Закрепил микросхему термоскотчем (широкий кончился, куплю его позже)

Реболл проводил паяльной пастой при помощи лопатки, паяльная паста Baku BK-050G, раскатал её при помощи лопатки Jakemy JM-Z06 (можно любой пластиковой, или пальцами). К сожалению, процесс реболла конкретно этого проца не заснял, в будущем постараюсь показать его на каком-нибудь MTK-шном доноре, если будет такая необходимость - в прочем, видео и фото реболла пастой в гугле очень много. Уже отреболенный чип:

По чипу после снятия с трафарета прошелся спиртом, флюс, находящийся внутри паяльной пасты нужно обязательно тщательно удалить щёткой с изопропиловым спиртом (иначе оставшийся флюс взрывается при посадке микросхемы, и сбивает её с посадочного места). С посадочной площадки тоже удалить щеткой весь флюс, и нанести новый (не очень много, чтобы микросхема не уплыла). Приступим к посадке. Самое сложное - позиционирование, когда понимаешь, что сделать нужно настолько точно, насколько возможно, а второго (третьего) шанса на посадку у этой микросхемы уже может не быть. Для посадки разогревать плату нужно плавно, чтобы флюс растекся под микросхемой, и там не осталось воздушных пузырей. Постепенно, по мере расплавления, текучесть флюса увеличивается, и микросхему может увести уже в момент расплавления самого припоя, поэтому желательно прогреть сначала на 150-200 градусов флюс до плавления, а потом уже придвигать фен поближе, чтобы начать плавление припоя. В прочем, эти тонкости становятся заметны уже на практике, первые разы все пятаки отлетали, и микросхемы уплывали, поэтому лучше тренироваться на полумертвых android'ских MTK донорах (платы от телефонов с убитыми дисплеями или без оных) - после пайки вы хотя бы сможете проверить работу чипа, подключив девайс по USB на самодиагностику (SP Flash Tool), а не гадать вслепую, получилось оно или нет. Итак, посадка:

Check ingnition, and may God's love be with you.

После посадки весь флюс также нужно оттереть щеткой, т.к. если его оставить, это вызовет проблемы при возможной повторной пайке (через год, а то и меньше).

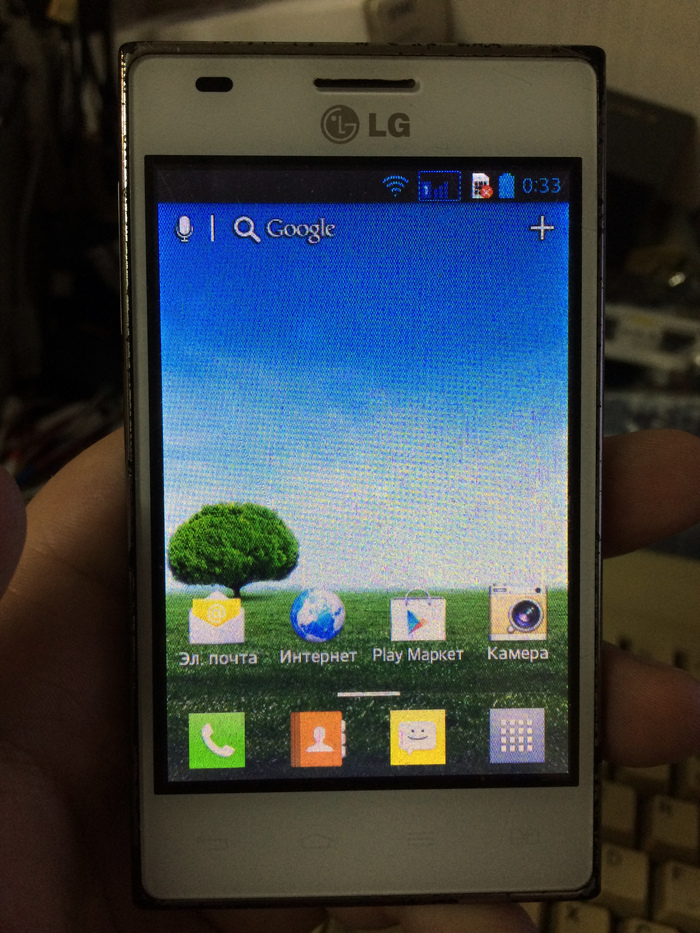

Проверяем телефон, все функции заработали:

Телефон был отдан клиенту, неизвестно, сколько он проработает, но так у него хотя бы появился шанс - а новую плату или чип можно практически всегда купить и поставить.
P.S. уважаемые знатоки, которые будут говорить, что там внутри оторвался кристалл от ниточек, происходит диффузия или ещё какие-то проблемы в пользу замены микросхемы. Могу сказать вам одно - клиент в данном случае знает, что этот ремонт делается крайне дешево, и неизвестно, сколько телефон проработает - могут вылезти остаточные напряжения, которые разрушат пятаки или ещё что-то. В нашем случае помимо этого варианта был только другой - ставить новый проц с али, т.к. ни одной б/у рабочей платы от этой модели мы в своём регионе не нашли. Но после этого под этот проц ещё нужно каким-то макаром шить ключи в память, что может и не получиться, и поэтому 1,5к будет выброшено впустую. Или же менять всю плату, но мы придем к тому же, отчего и ушли. По крайней мере, этот ремонт даст человеку надежду, и он может сохранить хотя бы свои данные. А там уж как повезет - если отвал не повторится, то тело ещё вполне может поработать.
P.P.S. всем спасибо.

Не мое,честно стырено с группы ништяков в ВК

Недалеко от города Воскресенска (Московская область) находится старейший фосфоритный рудник. Выработка которого началась в далёком 1932 году. Так же в карьерах рудника было найдено огромное количество ископаемой живности.

Но в наше время славу ему принесли другие "динозавры"- железные монстры пришедшие к нам с советских времён.

Многоковшовый цепной экскаватор Takraf Ers 710.

Он же Абзетцер (нем.Absetzer, от absetzen — отодвигать) — многоковшовый экскаватор для переукладки мягких и рыхлых пород в отвалах.

Материал из Википедии — свободной энциклопедии.

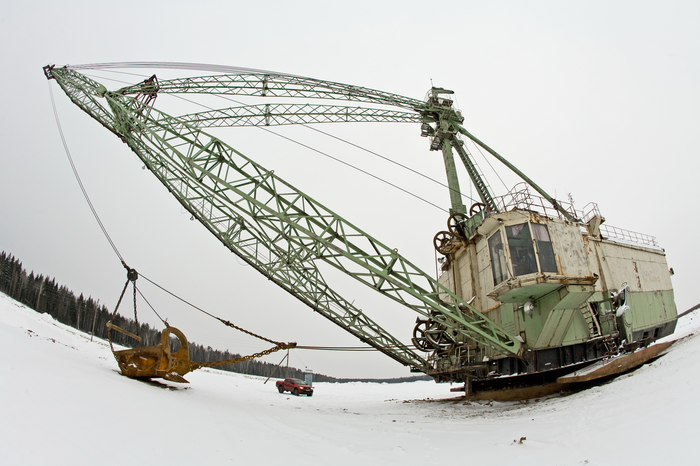

Ещё один монстр Лопатинского рудника. НКМЗ ЭШ-11/70 Шагающий экскаватор — экскаватор на шагающем ходу, обычно с оборудованием драглайна. Применение гидравлического шагающего (в отличие от гусеничного) движителя позволяет снизить нагрузку на грунт (масса машин может достигать сотен и даже тысяч тонн) и повысить надёжность.

Оба агрегата действующие но, в зимнее время работает только шагающий.

Отвал Лопатинского рудника.

Ещё фото.

Источники:

http://malayman.livejournal.com/1095.html#/1095.html

https://www.drive2.ru/l/10440747/

http://filonov.org/2017/07/28/lopatinskij-fosforitnyj-rudnik/

На этот раз аппарат Lenovo P780. У аппарата улетели IMEI.

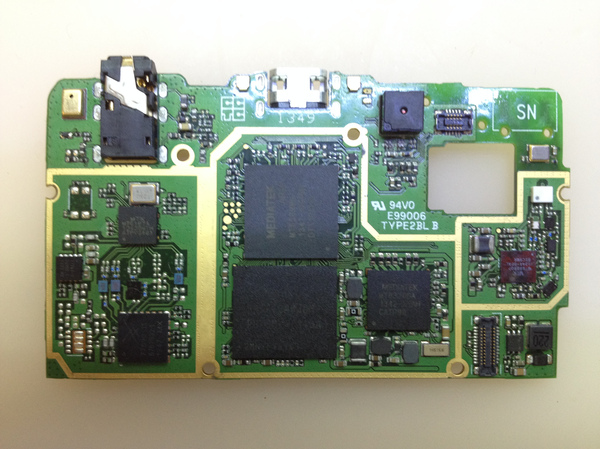

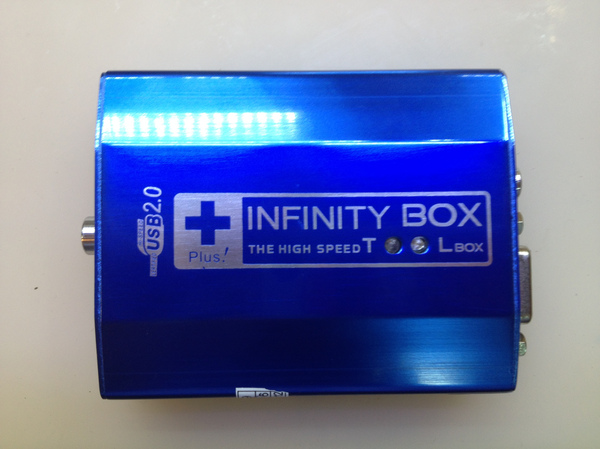

Приступаем к диагностике, для этого нам понадобится программатор/донгл с активированным Chinese Miracle 2. У меня вот такой:

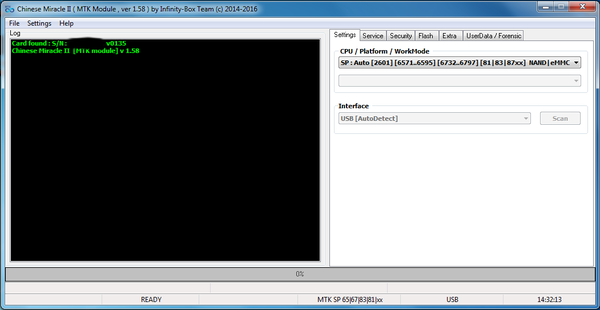

Запускаем CM2MTK, на первой вкладке выбираем из списка проц, установленный в аппарате.

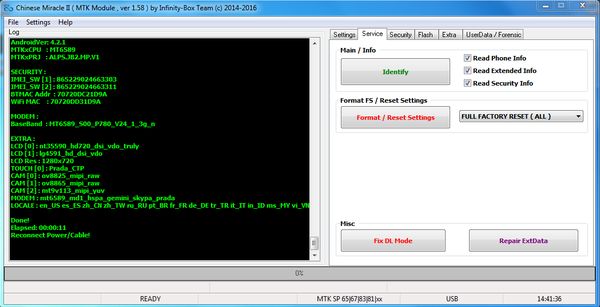

Далее идём на вкладку Service, ставим галки как на скриншоте, нажимаем Identify и подключаем телефон к компьютеру. Из лога видно, что по софту с аппаратом всё хорошо.

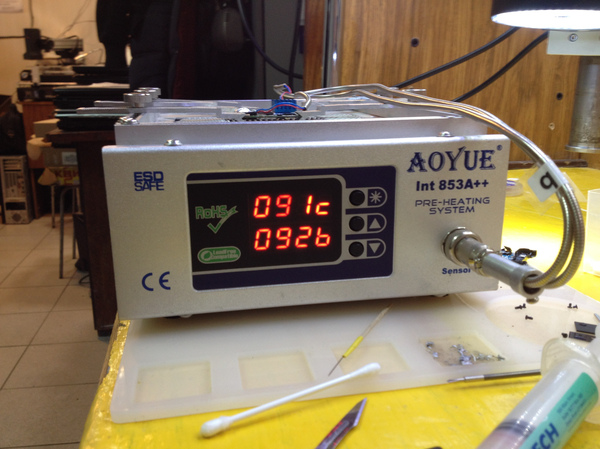

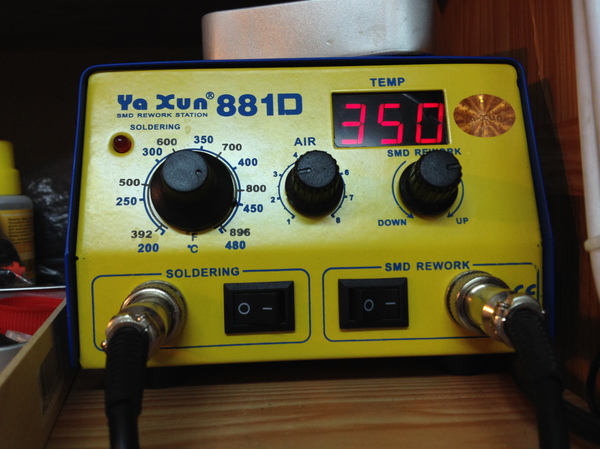

У меня часто спрашивают про подогрев и паяльник. На каких температурах я паяю. Паялка Ya Xun 881D, пнеднагреватель Aoyue Int 853A++. По температурам скажу одно. Все эти люкеи/яксуны/баку могут врать на сотни градусов в обе стороны. Кто то на максимальных попугаях еле снимает чипы, у кого то на минималках жарит так, что текстолит вздувается. )))) Я работаю с такими попугаями: подогрев выставляю на 200, при этом на поверхности платы судя по термопарам что то около 100 градусов. Для снятия безсвинцовки фен выставляю на 380, на 330 накатываю шары, сажаю отреболенные чипы на 350.

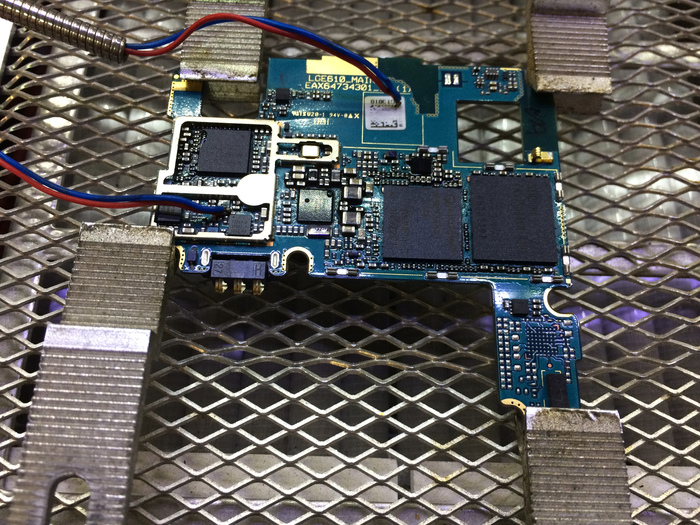

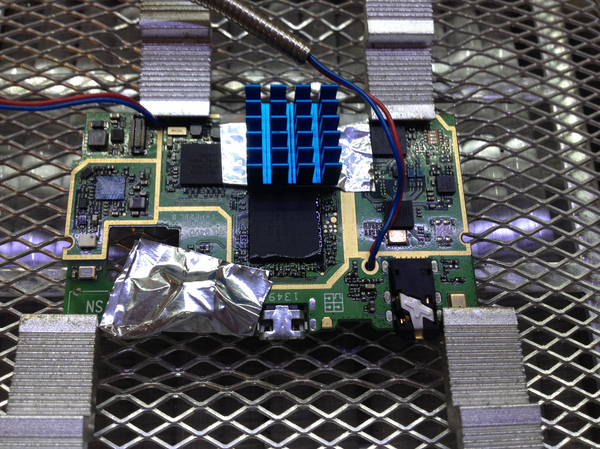

Приступаем к пайке. ) Заклеиваем флешку и камеру алюминиевым скотчем. Закрепляем плату в подогрев, на флешку лепим радиатор, мажем флюсом. Важно, флюс мажем только с 1го угла, при нагреве он растечётся. Если намазать со всех сторон, под микросхемой образуется воздушный пузырь.

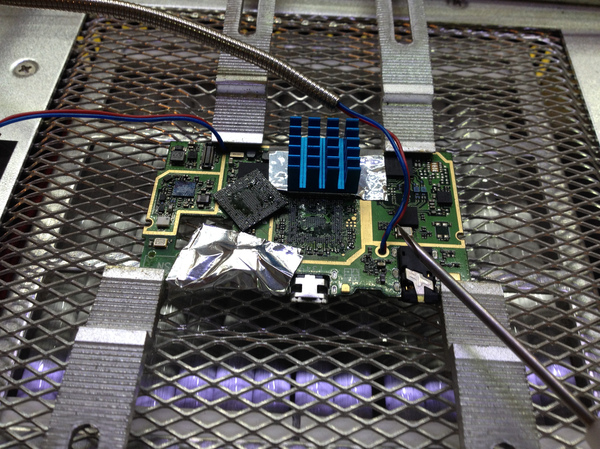

Как плата прогреется, дуем феном и аккуратно срываем процессор с компаунда иглой от капельницы. Именно аккуратно, т.к. сорвать пятаки или повредить микросхему делать не фиг.

Теперь чистим плату и проц от безсвинцового припоя и компота. Компот чищу паяльником. Ставим на паяльник жало миниволну, набираем на него сплав розе. Пролуживаем пятаки, счищаем компаунд. Под 0 зачищаем всё это дело оплёткой. Накатываем проц.

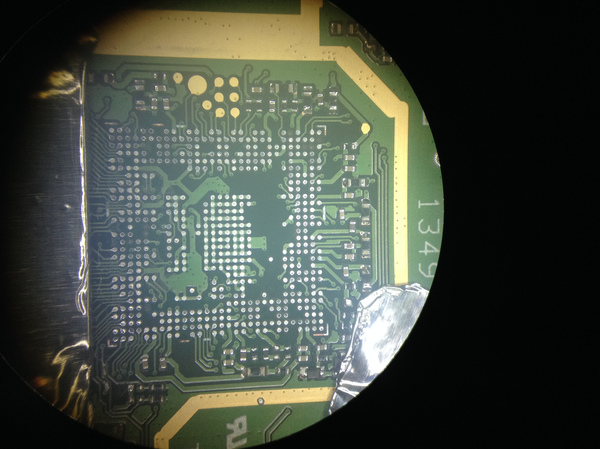

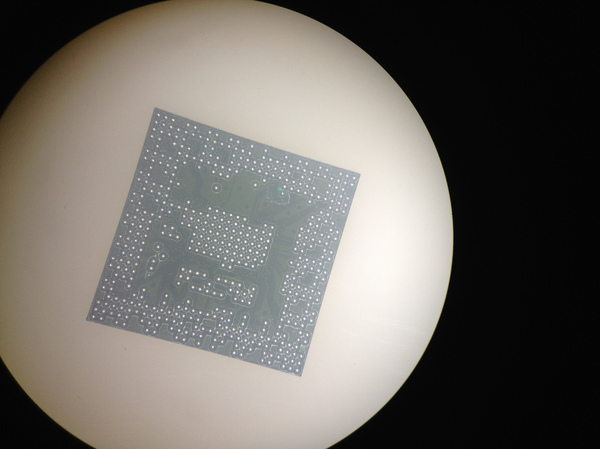

Собственно очищенная плата и накатанный проц , задействованные дороги все целы, оторвали всего несколько NCшек. Очень хороший результат.

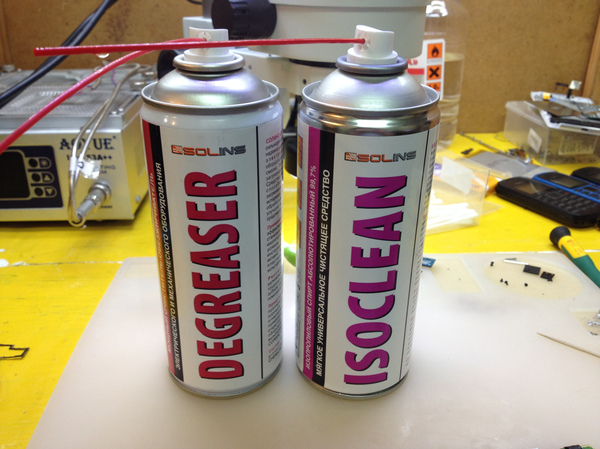

Снова в подогрев. Мажем посадочное место флюсом, выставляем микруху по ключам и усаживаем феном. Проверяем хорошо ли уселся чип лёгким пошатыванием. После того как чип усажен, а плата остыла проходимся по кондёрам вокруг проца пищалкой, на предмет короткого, что будет сигнализировать о том, что где то под процом слиплись шары. Если где то закоротили, повторяем процедуру. У нас всё отлично. Приступаем к отмывке. Для отмывки использую Degreaser, Isocleaner, бензосмесь, тряпку и зубную счётку.

Для начала брызгаем дегризер на микруху, которую паяли, ждём пока он растворит флюс, затем вымываем его исоклеанером из под микросхемы. Флюс конечно весь вымыть не реально таким способом, но хоть как то. ) Затем бензосмесью, через тряпу, чистим плату зубной щёткой. На плате практически не остаётся разводов. Как будь то и не паяли совсем. )))

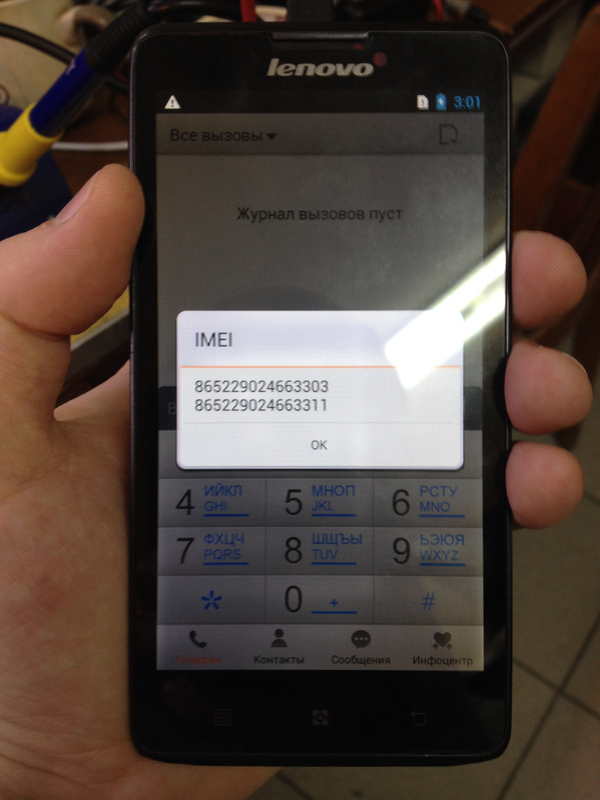

Осталось только подсобрать телефон и проверить на работоспособность. Как видим IMEI вернулись на место.

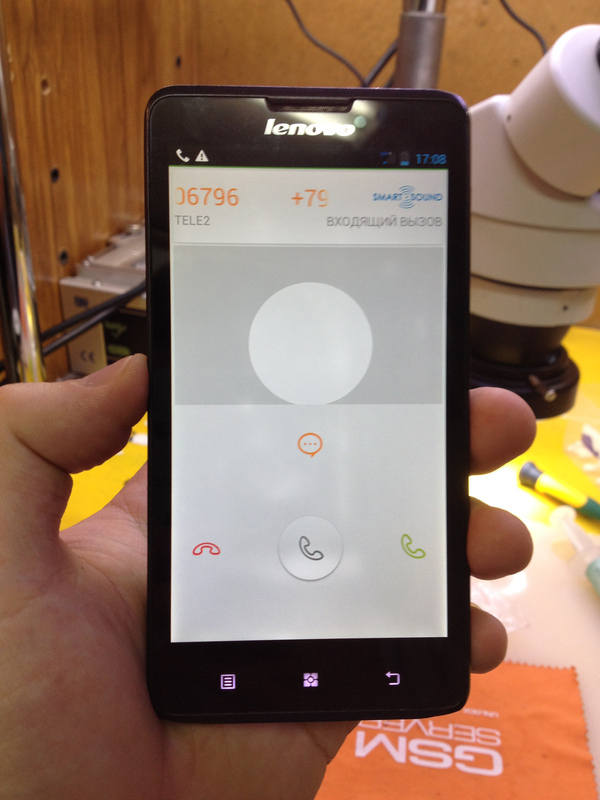

Собираем аппарат, проверяем все функции. Всё работает, девайс звонит. )))
