Стиральная машинка Вятка автомат 12.

В 1974 году Министерство машиностроения для лёгкой и пищевой промышленности и бытовых приборов СССР (Минлегпищемаш) покупает у итальянской компании Merloni лицензию на производство стиральной машины-автомат Ariston моделей SM 1000 1972 года. Выпуск стиральной машины предполагал строительство нового цеха, поставку и отладку производственного оборудования для Кировского завода «Электробытприбор», а также поставку 300 тысяч комплектов запчастей для старта цеха, наладки производства и логистики у смежных производств запчастей на территории стран Варшавского договора и СССР.

За «Вяткой-Автомат-12» последовали «Вятка-Автомат-14» и «-16», «-18» это лицензионные модели одной линейки стиральных машин Ariston 70-х годов. Выпускались до 1990х годов. Специалисты отмечают, что стиральные машинки производства «Электробытприбор» значительно уступали по качеству машинкам Ariston.

Розничная стоимость была от 495 рублей, продавалась в каждом универсаме по всей стране.

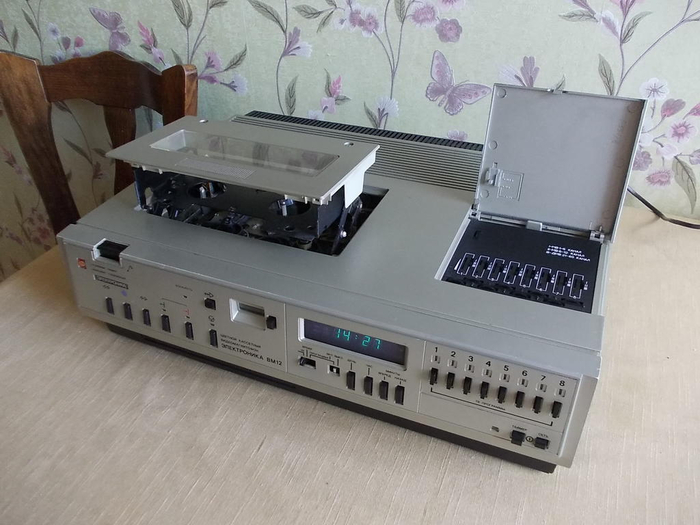

Видеомагнитофон Электроника ВМ-12

Выпускали ВМ-12 с 1982 по 1995 год. Разработан на основе видеомагнитофона японского производства «Panasonic NV-2000» 1975 год выпуска. Оборудование для производства отдельных узлов и деталей было закуплено в Японии. 1200 рублей для народа. Продавался в каждом сельпо. Правда, в отличие от своего прародителя, работал крайне нестабильно и недолго.

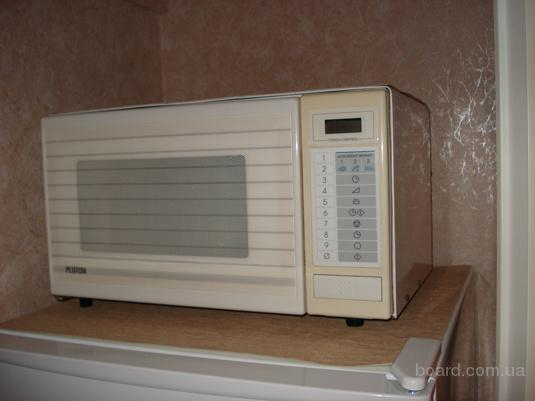

Микроволновая печь «Электроника СП-18».

Выпускалас с 1984 г. ПО Плутон по лицензии Goldstar на базе модели Goldstar MA851MD. Внешне очень похожи, с слегка измененной клавиатурой. Продавалась по всему СССР по цене от 350 рублей и стояла почти в каждом доме или квартире.

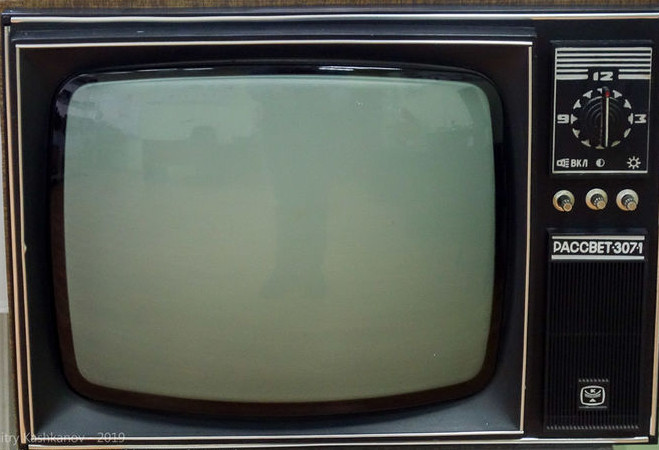

Ну и конечно же легендарные телевизоры "Рассвет", "Рубин", и прочие с ручкой переключения на 12 каналов.

Ручка отлетала на третий день, и чтобы выбрать один из двух доступных каналов, приходилось использовать плоскогубцы. Да и надежность этих телевизоров просто удивляла. По 3 раза в год приходилось их чинить.

Материнская плата ABIT BP6. Двухпроцессорная материнская плата под сокет 370. Именно наличие двух разъемов отличает эту материнскую плату. В те времена это было редкостью, и операционные системы того времени – Windows 95 и 98 не умели работать с двумя процессорами. С этой платой приходилось использовать Windows NT 4.0.

Материнская плата Abit Fatal1ty AA8XE. На первый взгляд это обычная плата под сокет 775. Необычного в ней то, что на плате установлено целых пять 40-мм вентиляторов. Два возле разъемов, два над слотами памяти, и еще один на чипсете, перпендикулярно плате, так что он дует на видеокарту. Вероятно шум эта плата издавала приличный.

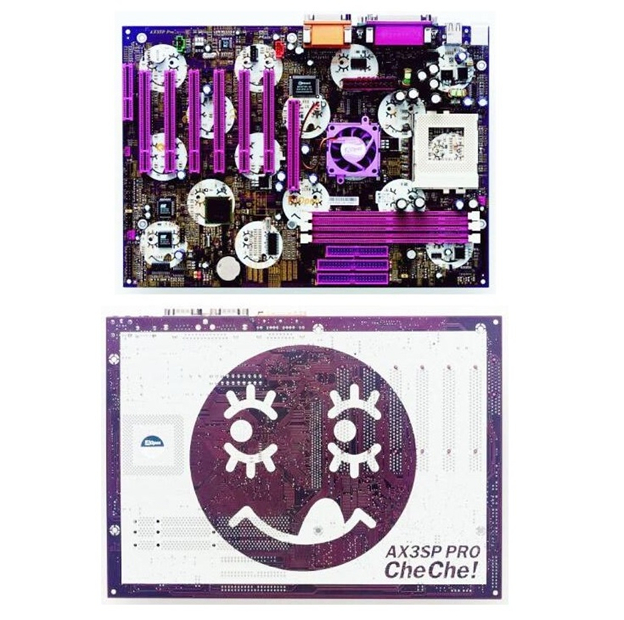

Материнская плата AOpen AX3SP Pro Che Che. Плата под сокет 370. Название у нее странное, но еще более странная расцветка. Именно расцветкой плата и выделяется среди прочих. Ее можно вешать на стену как какую-нибудь картину в жанре примитивизма.

Материнская плата AOpen AX4B-533 Tube. Плата под сокет 478. Необычно в ней то, что для звука используется ламповый усилитель. Лампа произведена фирмой SOVTEK в России, и относится к hi-end сегменту.

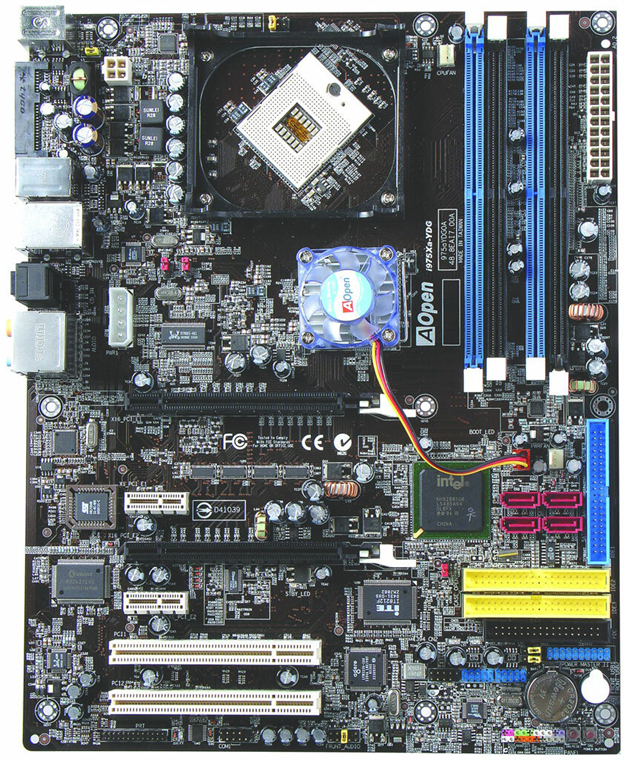

Материнская плата AOpen i975Xa-YDG. Плата под сокет 479. Это разъем для ноутбучных процессоров. В те времена необычно видеть настольную плату с ноутбучным процессором.

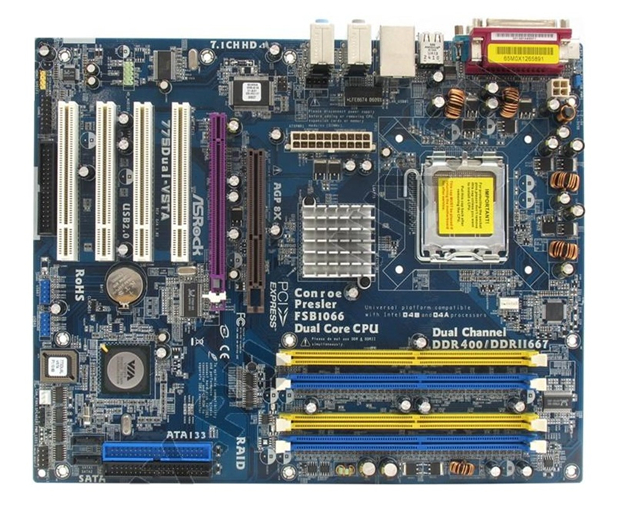

Материнская плата ASRock 775Dual-VSTA. Плата под сокет 775. Необычно в ней то, что она имеет два вида разъемов для видеокарты – PCI-E и AGP, а также по два слота для DDR2 и DDR

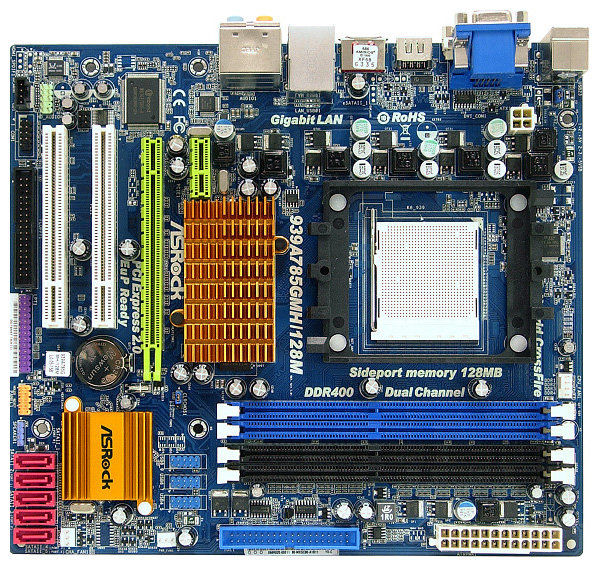

Материнская плата ASRock 939A785GMH/128M. Это плата под сокет 939. И необычного в ней то, что на плате используется слишком новый для такого гнезда чипсет 785, который устанавливался на сокет АМ2+. На плате есть встроенное видео ATI Radeon HD 4200, с собственной видеопамятью в количестве 128 мегабайт. Странное сочетание.

Материнская плата ASRock C3758D4I-4L. На плате уже распаян процессор Intel, и другой установить не получится. Но какой процессор – восьмиядерный Atom C3758. Но также на плате есть целых тринадцать портов SATA3, и три сетевых порта. Плата явна предназначена для организации дискового сетевого хранилища.

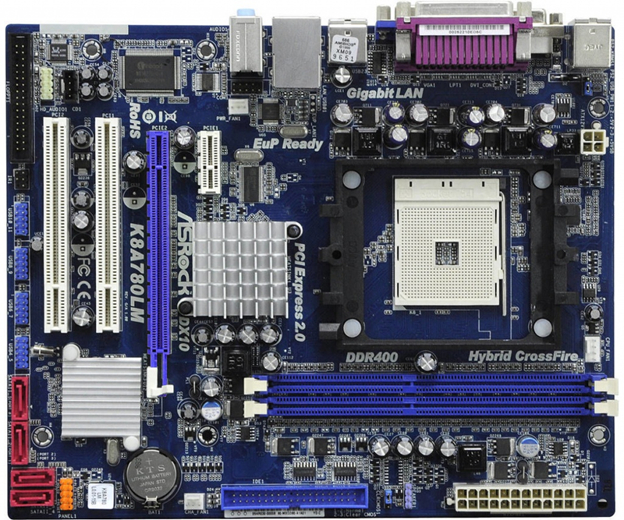

Материнская плата ASRock K8A780LM. Плата под сокет 754. Необычен чипсет этой платы. Это AMD760G. Этот чипсет обычно ставился на новые платы с сокетом AM3. Зачем было совмещать его с очень старым сокетом 754 – не понятно.

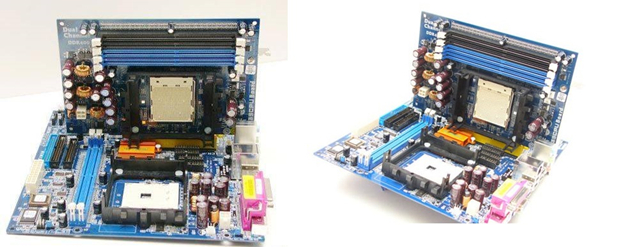

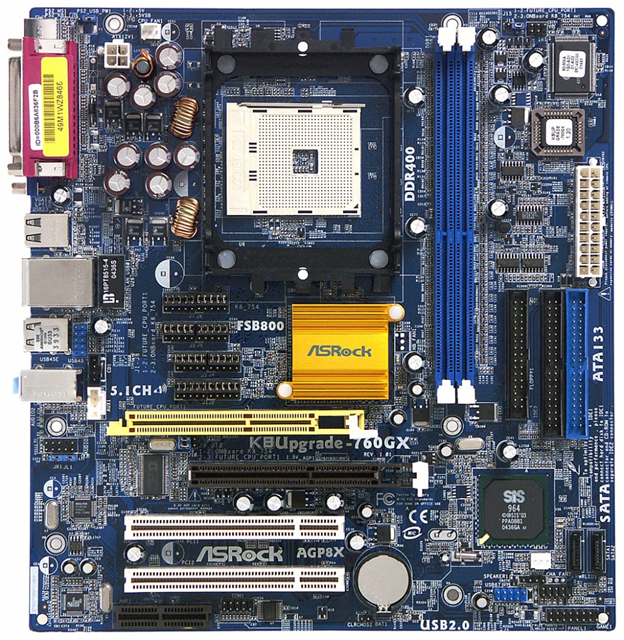

Материнская плата ASRock K8Upgrade-760GX. Плата необычна тем, что поддерживает два сокета – 754 и 939. На основной плате распаян 754. На плате расширения, вставляющейся в слот, похожий на AGP, распаян 939 сокет.

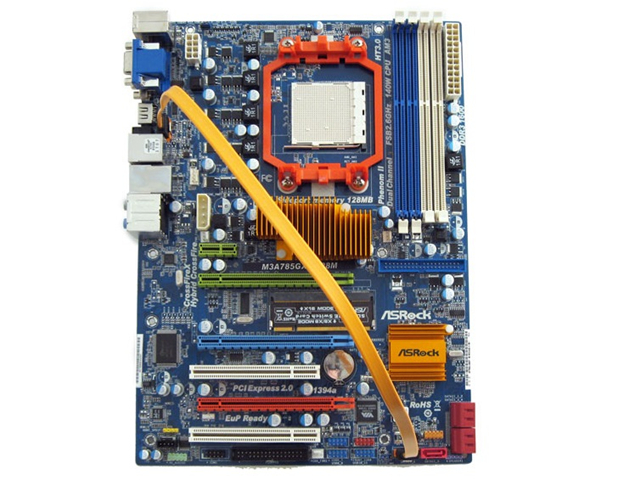

Материнская плата ASRock M3A785GXH/128M. Плата под сокет AM3. Все в этой плате стандартно, кроме одного. Для включения порта eSATA, нужно было подсоединить комплектный кабель как показано на рисунке – наискосок.

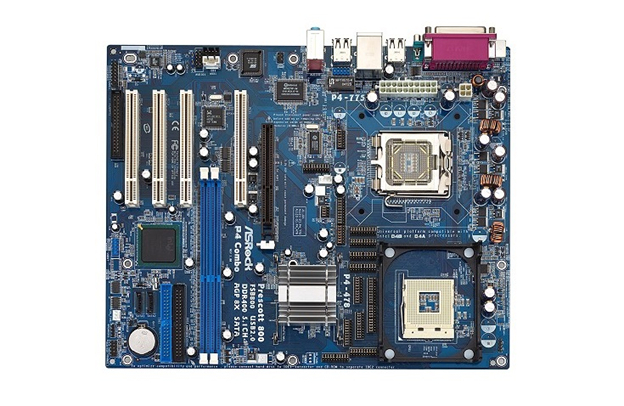

Материнская плата ASRock P4 Combo. Это двухсокетная материнская плата для процессоров Intel с разъемами 775 и 478. Причем одновременно два процессора поставить в нее нельзя.

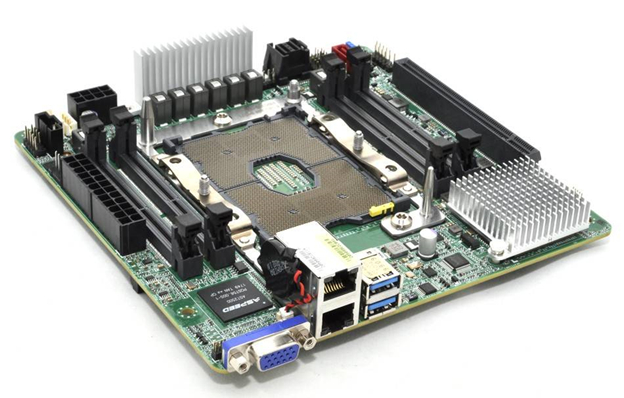

Материнская плата ASRock Rack EPC621D4I-2M. Плата формата Mini-ITX под сокет 3647. Необычно сочетание гнезда и размера материнской платы. Разъем процессора занимает большую часть платы, и может принять на себя только процессоры Xeon. Также на такую маленькую плату можно установить четыре модуля оперативной памяти DDR4L.

ASRock AM2NF3-VSTA. Это материнская плата на сокете АМ2+, чипсетом nForce 3 и AGP шиной. Необычность этой платы в том, что она поддерживает процессоры Phenom второго поколения, то есть на нее можно установить, например, шестиядерный Phenom 1055 и видеокарту на AGP шине, что является редким сочетанием.

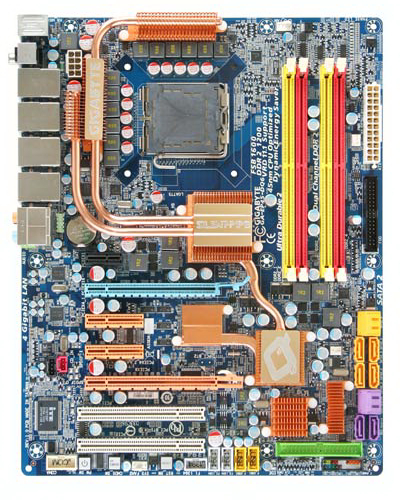

Далее идет материнская плата Gigabyte GA-EP45-DQ6. На первый взгляд это обычная материнская плата на 775 сокете с P45 чипсетом, но все дело в сетевом контроллере, а точнее в том, что на ней четыре сетевых контроллера. Найти другую материнскую плату с таким число сетевых контроллеров крайне сложно.

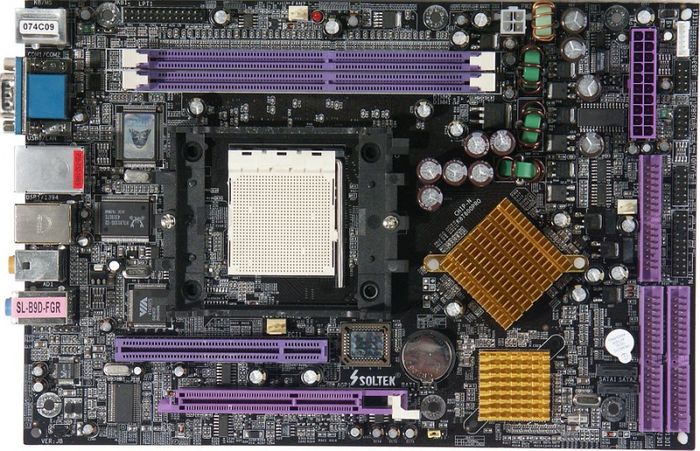

Следующая материнская плата Soltek SL-B9D-FGR. У платы необычный формат для сегодняшнего дня, хотя на момент выхода такие платы были популярны для barebone систем. Это плата на 939 сокете и чипсете VIA K8T800Pro.

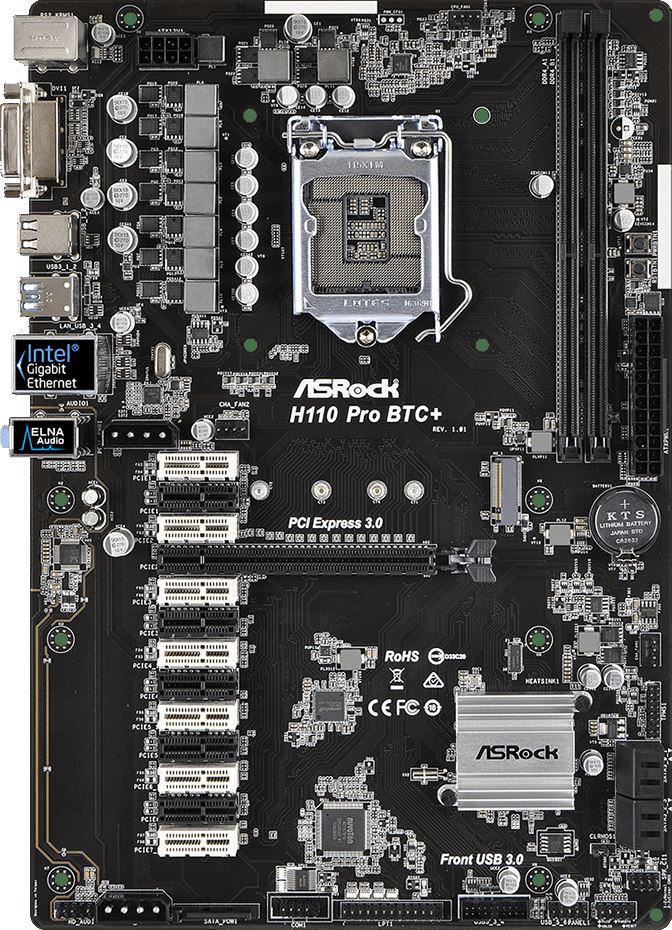

Далее материнская плата ASRock H110 Pro BTC+. Как можно догадаться, это материнская плата для майнеров. И необычно в ней то, что она имеет один слот PCI-E x16 и двенадцать слотов PCI-E x1, то есть на плату можно установить 13 видеокарт.

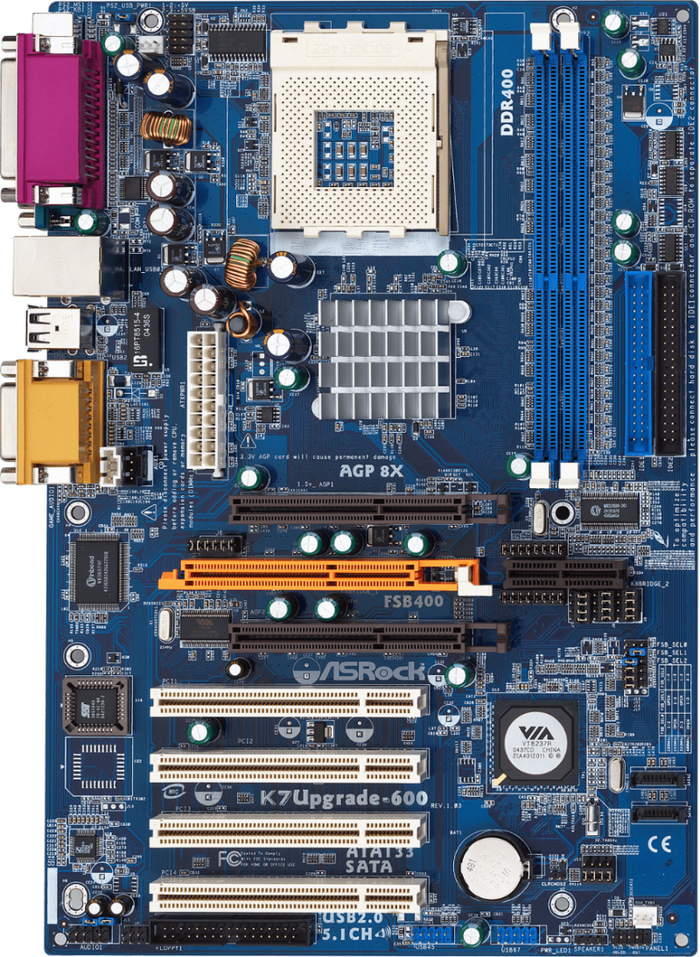

Далее материнская плата ASRock K7Upgrade-600. Это плата с Socket A и чипсетом VIA KT600. На этой плате есть специальный разъем для переходника, который позволяет установить процессоры на 754 сокете.

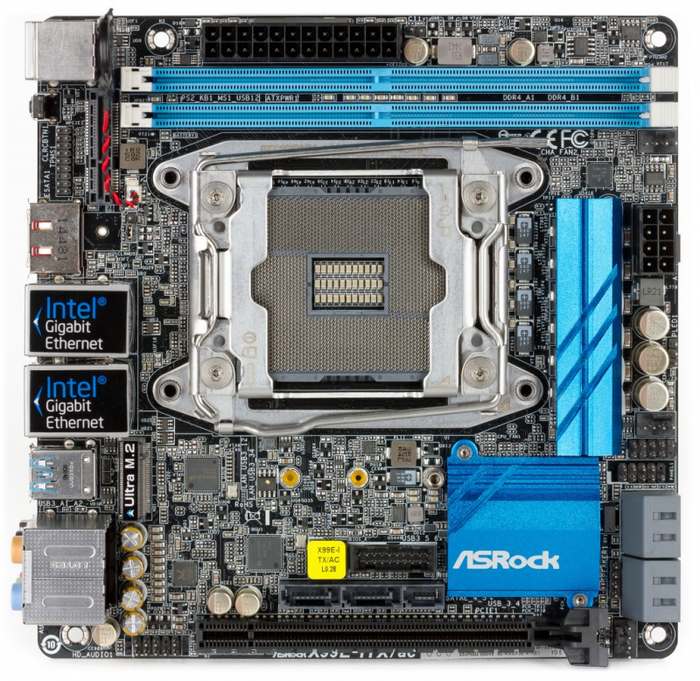

Далее материнская плата ASRock X99E-ITX/ac. Это плата формата miniITX с чипсетом x99 и с сокетом 2011-3. Необычность этой платы в размере, а так же в том, что процессоры для данного сокета работают в четырехканальном режиме, а на плате есть только два слота под оперативную память.

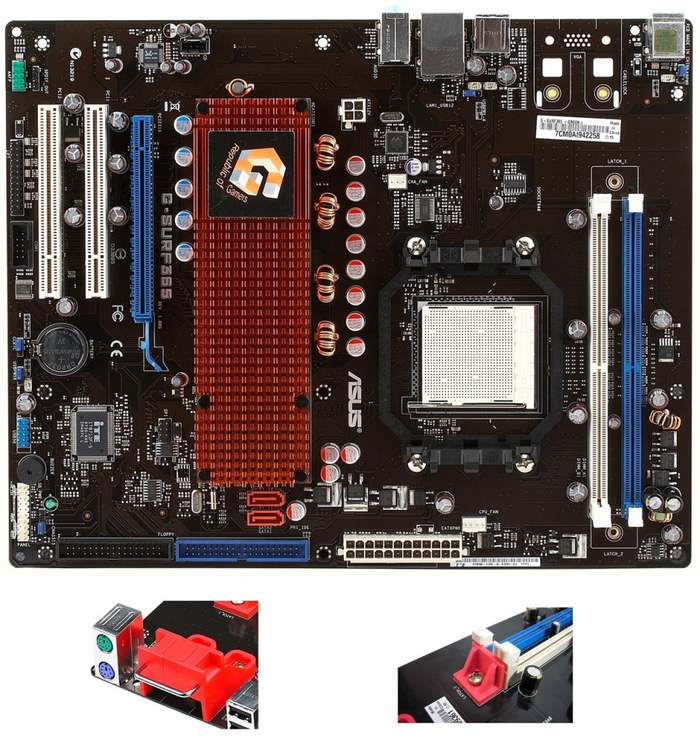

Следующая плата ASUS G-SURF365. Эта плата относится к серии republic of gamers, необычного в ней то, что она предназначена для компьютерных клубов и на плате размещены специальные пластиковые красные крепления, призванные предотвратить кражу оперативной памяти и компьютерной периферии.

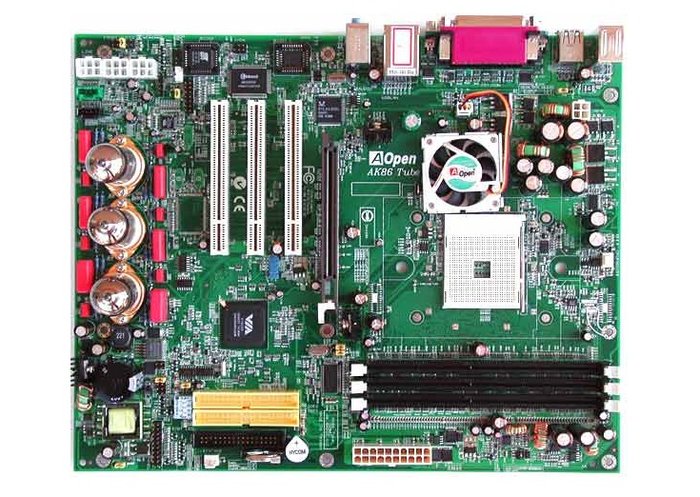

Следующая материнская плата AOpen AK86 tube 3. Необычного в ней то, на плате распаяно три лампы для лампового усилителя звука.

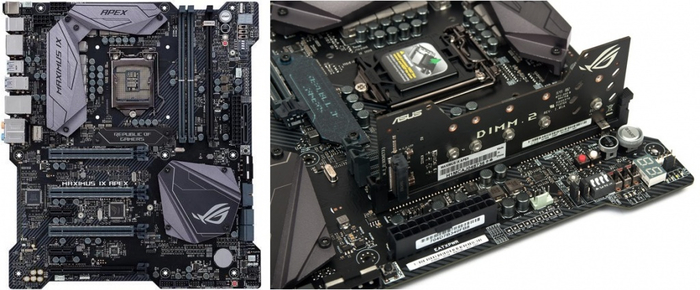

Далее идет плата ASUS ROG MAXIMUS IX APEX. Это мощная оверклокерская плата на чипсете Z270 имеет всего два слота под оперативную память. Но рядом есть еще один слот, но не под оперативку, а под плату расширения, на которую можно установить два накопителя M.2.

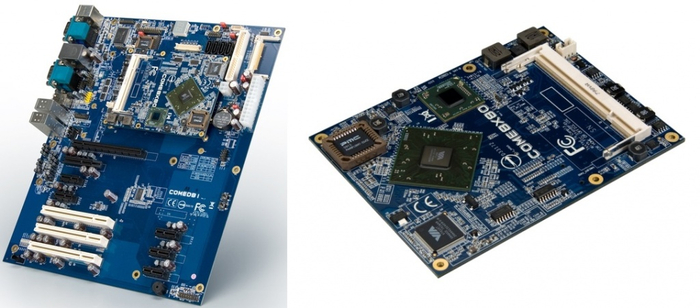

VIA COME8X80. Из необычного в ней то, что это материнская плата в материнской плате. Малая плата содержит распаянный на ней процессор и графический чип. И ее можно установить внутрь специальной платы обычного формата, где есть обычный набор периферийных разъемов. По замыслу компании, покупатели при таком подходе могли бы легко обновлять процессор без замены основной платы.

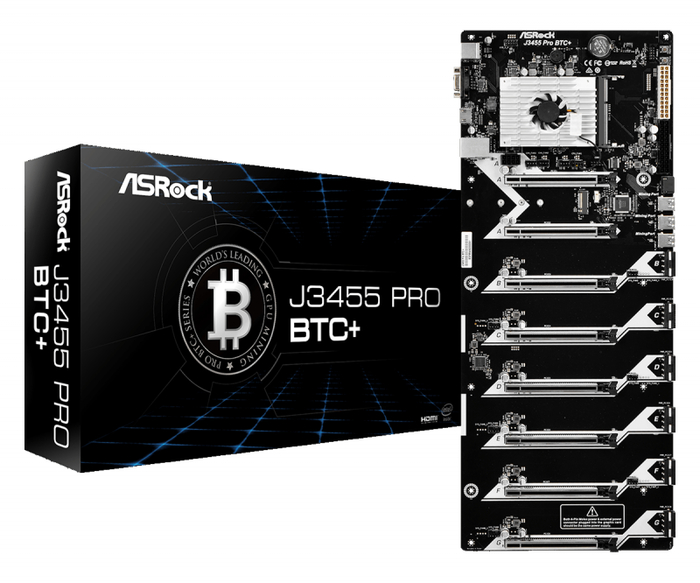

Далее идет материнская плата ASRock J3455 Pro BTC+. Это плата сильно отличается от других тем, что на ней уже распаян четырехъядерный процессор, поддерживается только ноутбучная память. При этом есть целых восемь слотов PCI-E x16. Плата предназначена для майнеров и для установки большого числа видеокарт.

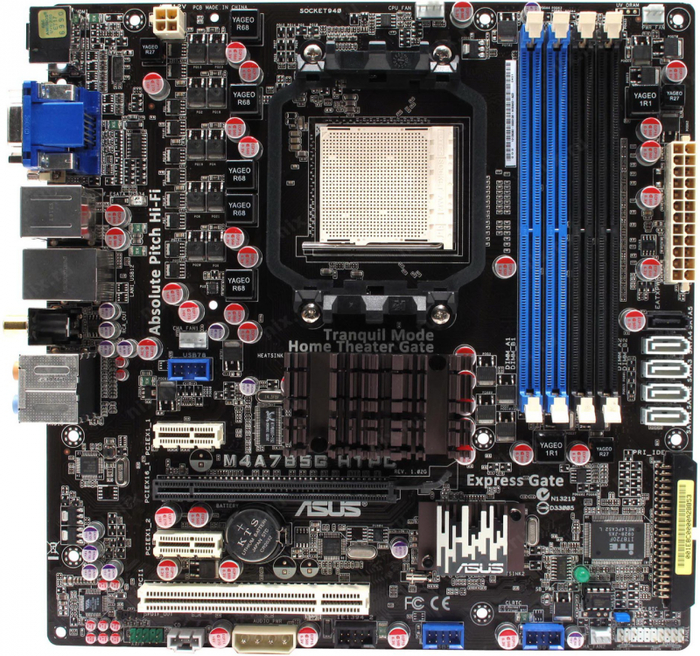

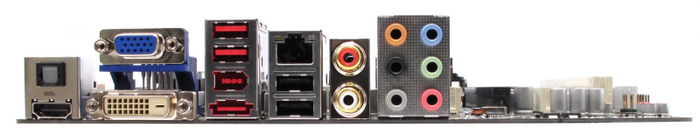

ASUS M4A785G HTPC. На первый взгляд это обычная плата под сокет AM2+. Но от всех прочих материнских плат ее отличает наличие на задней панели двух разъемов типа RCA, именуемых в народе «тюльпан». То есть к этой материнке можно было подключить старую аналоговую технику, например видеомагнитофон.

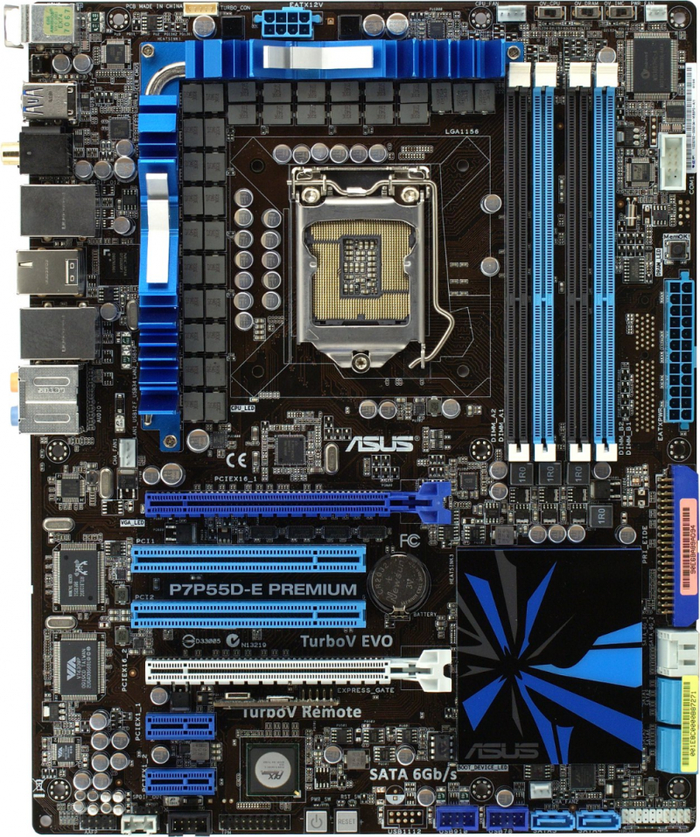

Далее идет плата ASUS P7P55D-E Premium. Это плата с сокетом 1156. Примечательна плата тем, что на ней распаяно целых 32 фазы питания. Сейчас такое встретить невозможно.

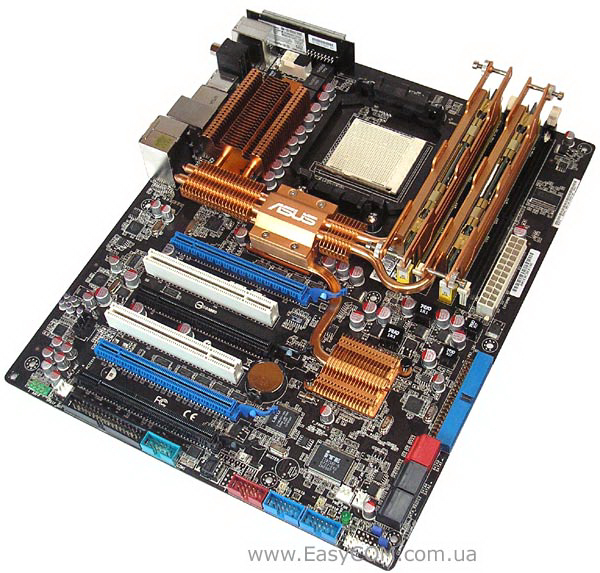

Следующая плата ASUS M3A32-MVP DELUXE/WIFI-AP. Эту плату отличает от собратьев наличие предустановленных радиаторов на слотах памяти, которые тепловыми трубками связаны с охлаждением северного моста.

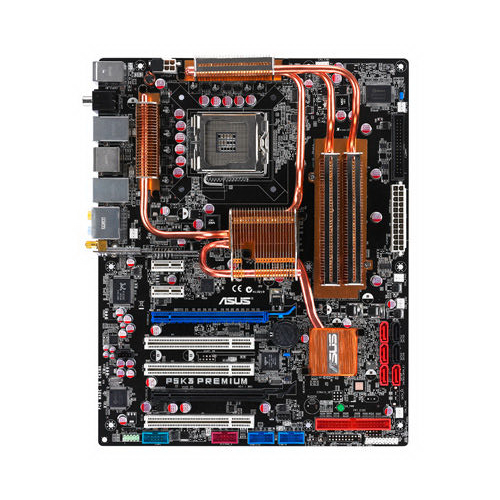

Далее материнская плата ASUS P5K3 Premium/WiFi-AP. Особенность этой платы в том, что на ней распаяны чипы оперативной памяти 2ГБ DDR3 1333МГц, и больше добавить нельзя, на плате полностью отсутствуют слоты памяти. Такой себе премиум с двумя гигабайтами оперативки.

Далее идет материнская плата ASUS ROG Zeus X79. Это плата под сокет 2011. Примечательна она тем, что в нее невозможно вставить никакую видеокарту, на плате нет ни одного слота PCI-E. Но при этом на плате распаяно сразу двe видеокарты Radeon 7850, работающие в режиме CrossFire.

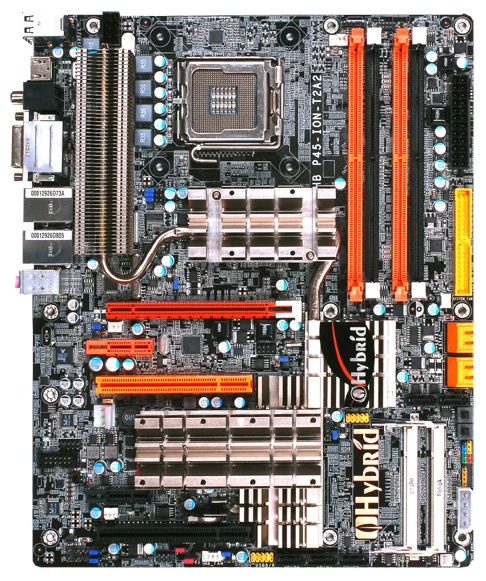

Далее плата DFI Hybrid P45-ION-T2A2. По факту это двухпроцессорная материнская плата. Вот только один процессор уже распаян на материнской плате, а еще один можно установить в сокет 775. Также два процессора могли работать независимо как две разных системы. Для распаянного процессора Atom предлагается использовать ноутбучную память.

Далее идет плата Gigabyte GA-8I945GMBX. Эта плата отличается от всех прочих своим видом, а именно тем как на ней размещены все элементы. Кажется, что они просто хаотично раскиданы на плате. Эту плату не удастся вставить ни в какой обычный корпус из-за расположения разъемов. Все дело в том, что эта плата форм-фактора BTX – формат предложенный Intel для замены стандарта ATX. 2 года компании понадобилось на то, чтобы понять всю бесперспективность этого формата и в 2006 году все работы по формату BTX были свернуты.

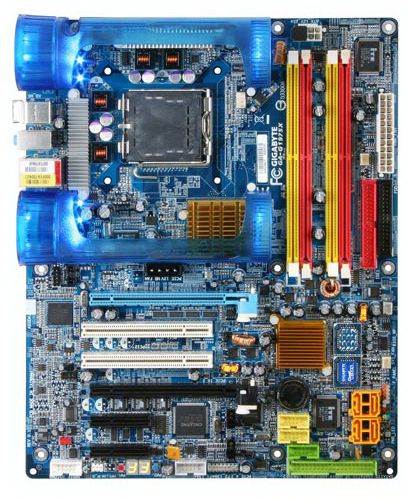

Далее идет материнская плата Gigabyte GA-G1975X (rev. 1.0). Это плата под сокет 775. Необычного в ней то, что по углам вокруг процессорного гнезда установлено четыре 40-мм вентилятора для охлаждения цепей питания и северного моста.

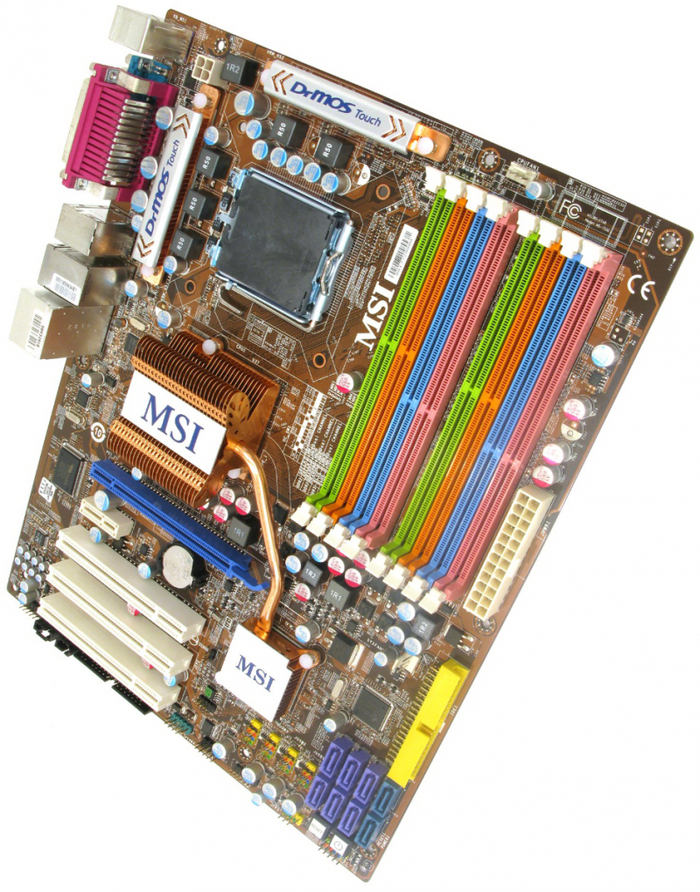

Далее идет материнская плата MSI P45-8D Memory Lover. В самом названии лежит фраза – любитель памяти. На этой материнской плате целых восемь слотов оперативной памяти. Это сегодня такое число слотов привычны, но во времена сокета 775 это было в диковинку. Четыре слота предназначены для памяти DDR3, а остальные четыре для DDR2. Одновременно все слоты не работают.

В виду ограничения фотоматериалов

ПРОДОЛЖЕНИЕ СЛЕДУЕТ...

Самая высокая производительность получается, когда модули FB-DIMM работают в режиме “Interleave”.

FB-DIMM дешевле DDR3

На данный момент 1-Гбайт модули FB-DIMM стоят около $45, то есть в два раза дороже, чем DDR2. По сравнению с DDR3, с другой стороны, память на 60% дешевле. Большая часть памяти FB-DIMM, присутствующей на рынке, изготовлена компанией Kingston. В целом, ассортимент невелик.

Задержки памяти оказываются хуже, чем у обычной DDR2. 533-МГц FB-DIMM работают в режиме CL 4,0-4-4 , а 667-МГц – в 5,0-5-5. Тестовые образцы, которые в рознице не продаются, работают на частоте 800 МГц FB-DIMM от Kingston с задержками 5,0-5-5-15.

Модули использованные для тестирования на 667 МГц

В нашем распоряжении были и 667-МГц модули Qimonda, которые позволили протестировать четырёхканальную конфигурацию. Эти модули смогли заработать в режиме CL 4,0-4-4-12 (667 МГц) без каких-либо проблем.

Поскольку четырёхканальная конфигурация памяти оказалась намного быстрее по производительности записи, мы решили не проводить тесты на двухканальном режиме.

Высокое энергопотребление FB-DIMM и работа до 60°C

Модули FB-DIMM потребляют в 2,36 раза больше энергии, чем память DDR2.

В своей документации Intel рекомендует оснащать модули активной системой охлаждения. Однако в комплект поставки нашей системы кулер для памяти не входил, и мы не очень представляем себе, как Intel подразумевает его монтировать.

Intel, надо сказать, права. После измерения температуры модулей FB-DIMM – она составила почти 60°C!

Платформа Skulltrail

Процессоры: Intel Core 2 Extreme QX9775

Материнская плата Skulltrail была разработана для использования двух процессоров Core 2 Extreme QX9775. Эти два процессора из линейки Extreme Edition, в основном, идентичны 45-нм четырёхъядерному Penryn, который уже продаётся.

Intel объявила о процессорах Penryn, в октябре 2007 года. Технологически QX9775 полностью идентичен модели Core 2 Extreme QX9770, которую Intel представила в 2009 году. Однако Intel была вынуждена отложить поставки процессора на несколько месяцев из-за ошибки, обнаруженной в ядре CPU.

Поскольку процессор Core 2 Extreme QX9775 основан на том же степпинге C0, как и QX9770, подозреваем, что у него присутствует та же самая ошибка. Впрочем, ошибка проявляется только на очень высоких частотах.

QX9775 в деталях

Процессор Skulltrail Core 2 Extreme QX9775 работает на частоте 3,2 ГГц, и каждое из двух ядер содержит 6 Мбайт кэша L2, что даёт 12 Мбайт на процессор. Связь с северным мостом 5400 осуществляется через 400-МГц шину (1600QDR), а поскольку перед нами модель Extreme Edition, то множитель разблокирован.

Единственное отличие между настольным однопроцессорным вариантом и версией для двух сокетов внешне можно обнаружить только по маркировке.

Материнская плата для Intel Skulltrail, а именно – D5400XS, оснащена двумя сокетами LGA 771, которые используются в сегменте серверов и рабочих станций. В итоге она несовместима с настольными процессорами, которые используют Socket 775. Собственно, два выреза на упаковке процессора и не позволяют установить неверный CPU. Электрически два варианта совместимы, поскольку они используют один и тот же протокол FSB.

Использование Socket 771 на материнской плате Skulltrail даёт существенное преимущество для покупателя – она совместима с любым современным процессором Xeon. По информации Intel, поддерживаются все модели Xeon, включая 65-нм (Clovertown) и 45-нм (Harpertown).

Поддержка до 43 моделей Xeon

Благодаря неограниченной поддержке всех процессоров Socket 771, вы можете использовать не только Core 2 Extreme QX9775, но и все 43 модели Xeon.

в 2009 году Intel продаёт 21 четырёхъядерную и 21 двуядерную модели. Устанавливать на плату Skulltrail двуядерные Xeon вряд ли имеет смысл, поскольку данная система изначально предназначалась для установки восьми ядер. Если вы не хотите строить систему на двух четырёхъядерных процессорах, то намного легче выбрать обычную настольную материнскую плату и установить стандартный четырёхъядерный процессор, это будет ощутимо дешевле, да и такой вариант обеспечит более высокую производительность.

Из-за большого выбора процессоров Xeon и хорошего потенциала материнской платы D5400XS для разгона покупатели могли собрать более дешёвую 8-ядерную систему, чем изначально предлагает Intel. “Младшие” четырёхъядерные процессоры Xeon E5310 (1,6 ГГц, 6 Мбайт кэша L2) стоят от $270 (186 евро в Европе). Между тем, 12-Мбайт версия четырёхъядерного E5405 на частоте 2,00 ГГц стоит от $630 в России (205 евро в Европе), УВЫ.

Благодаря хорошему потенциалу материнской платы D5400XS по разгону, вы могли построить относительно недорогую и быструю 8-ядерную систему на двух “младших” моделях Xeon.

В следующей таблице перечислены процессоры, доступные для Socket 771.

BIOS: нет настройки частоты памяти

Если заглянуть в BIOS, то сразу же станет понятна направленность материнской платы Intel Skulltrail на оверклокеров. В ней есть практически все опции, которые могут когда-либо понадобиться оверклокеру. За исключением одной. По какой-то странной причине в BIOS нельзя менять частоту работы памяти.

Если вы установите процессор Xeon, у которого не разблокирован множитель, то вам наверняка не понравится отсутствие нужных настроек, помогающих при разгоне процессора через FSB. Возможности изменить частоту памяти нет, поэтому она может быстро достичь своего предела. Минимальные задержки, которые есть в BIOS, – CL 6,0-6-6-18. Из-за отсутствия настроек памяти потенциал разгона будет существенно ограничен.

В разделе “Performance” – “Processor Overrides” BIOS позволяет поднимать напряжение каждого процессора, а также уровень сигнала шины FSB. Есть возможность менять множитель процессора и частоту FSB.

В разделе “Performance” – “Memory Overrides” можно задавать задержки и напряжения модулей памяти. Snoop-фильтр гарантирует, что подключение FSB к CPU будет использоваться наиболее эффективно.

Тестовая материнская плата использовала BIOS версии XS54010J.86A.0780.2008.0110.1956, которая ещё находится в стадии разработки (бета-версия). Когда мы получили плату изначально, у неё была установлена альфа-версия BIOS.

BIOS работает очень медленно, на прохождение теста POST требуется до 48 секунд. При разгоне такое поведение системы не очень-то радует. Вообще, несколько необычно получать от Intel бета-версии BIOS.

Также были обнаружены проблемы, при попытке обновить BIOS. Программа обновления BIOS под Windows, которая поставлялась с материнской платой, отказалась работать. Поэтому мы создали загрузочный USB-флешку (у платы нет интерфейса для дисковода) и использовали программу прошивки от материнской платы Intel D975BX2, которая позволила нам выполнить обновление. В данном состоянии BIOS не готова для энтузиастов или оверклокеров. Нас шокировало, что BIOS материнской платы Skulltrail содержит столь большое количество ошибок.

Разгон: 12,5% до 3,60 ГГц

Штатная частота Core 2 Extreme QX9775 составляет 3,20 ГГц. В BIOS есть опция изменения множителя, однако она относится одновременно к обоим процессорам, то есть разгоняются они одновременно. Выбирать отдельный множитель для каждого из процессоров не получается, поэтому успешный разгон будет зависеть от самого “слабого” CPU. Если верить статистике, то вероятность хорошего разгона в данном случае будет ниже, чем у однопроцессорной системы. Увеличив множитель с 8x до 9x, мы повысили частоту CPU до 3,60 ГГц.
