Приветствую пикабушники!

Это последний пост на ближайший месяц, ибо командировка и отпуск. Надо бы и отдохнуть)

Притащили микшерный пульт "STUDIOMASTER 16 into 4" предположительно 1985 года выпуска. Из жалоб не работает несколько каналов и "хотелось бы его использовать как микшер". Ну ок, задача ясна. Будем разбираться.

Ммммм, стрелочки. При включении подсветка не работает и стрелки судорожно живут своей жизнью...

На заднюю стенку сделали выходы напрямую с каналов. Из 16 каналов было выведено 14-ть. Нужно починить неисправные каналы и так же вывести с них сигнал "в разрыв".

Снимаем нижнюю крышку. Взору открывается интересная картина. Фото не очень к сожалению.

Что мы видим? Немного погорелого, немного колхоза и прочие радости. Например дефицит радиальных конденсаторов..

Устраивание замыканий на выходе усилителя...

Тут вообще выгорело (это канал 1), изолентой изолировано питание на канал 2.

Снимаем канал 1 и ищем причину сгорания резистора. Она оказалась банально простой, предыдущий ремонтник посадил "соплю" на дорожки (между +15 в и землей). Проверяем целостность электролитов (в т.ч. и на других платах) и принимаем решение по тотальной их замене. Особенно сильно пострадали электролиты в межкаскадных цепях, которые были включены как неполярный (+ к +, черненькие на плате). Бежим в магазин за деталями, попутно докупаем гнезда на 6,3,  кнопку на включение монитора канала 1 и 2, а так же трехпозиционный тумблер на замену сломанному.

В основном в микшере используются операционники типа uA741. Тут видим установленный отечественный аналог. Канал 2 заработал сразу после замены сгоревших резисторов. Каким образом их сожгли для меня загадка.

Это нужно все открутить! Берем ключ на 12 и вперед!

Меняем электролиты так же и на платах выходных усилителей и управления индикаторами.

После замены работоспособность индикаторов восстановилась, кроме одного. Один индикатор "уходил в зашкал" Причиной была неисправность операционного усилителя, который был заменен на К140УД708 (тоже можно сказать аналог). Работоспособность проверяется при помощи встроенного генератора на 1 кГц. Время заняться подсветкой. Аккуратно демонтируем индикаторы и разбираем.

Подсветку сделаем светодиодную.

Для более эффективного рассеивания света, заматируем корпус светодиода при помощи мелкой наждачной бумаги. Вроде отлично)

Меняем погоревшие резисторы и вставляем платы обратно, зафиксировав каждую на 3-4 гайки. Включение показало, что "микшер зафукционировал как микшер". Но появились проблемы с переключателем усиления на первых 5 каналах. Разбираем для переборки.

Устанавливаем платы обратно и снова тестируем. Все шуршащие переменные резисторы лечим химией. Проверяем работоспособность каналов ECHO 1, ECHO 2 и FOLDBACK. Работу мониторного выхода и связанных с ним кнопок. Как оказалось два канала работали не корректно. Вынимаем их. Причиной неисправности стал выход транзисторов типа 2N4403 на входных цепях (проявлялось в искажениях звука и индикацией перегрузки при вращении регулятора усиления без сигнала на входе). Покупаем новые и отбираем в пары. Благо они не дорогие.

Снова все собираем в кучу и тестируем. На 15 -том канале по звуку есть небольшие искажения в районе сч частот. Снимаем 15 канал и не хитрым способом ( подаем сигнал на вход платы, и при помощи обычного усилителя слушаем звук после каждого каскада) определяем , что помер операционник в регуляторе тембра на сч частоте. Меняем - все заработало как нужно. Наконец то мои мучения с ним закончились! Проверяем все еще несколько раз и собираем окончательно.

Играемся вдоволь.

Спасибо за внимание!

Денис. г. Самара.

Здравствуйте, уважаемые ремонтеры!

Пишу с надеждой на помщь. Есть у меня пульт Numark iDJ2, хорошая вещица для дома, небольшого праздника или свадьбы.

Один товарищ долго-долго у меня его упрашивал поиграть, в итоге уговорил.

Через неделю вернул.. И пропал.. Ну пропал и пропал, фиг с ним. Пультом я не пользовался. Сегодня попался мне этот пульт на глаза, решил включить, поиграть.

А пульт-то включился, да что-то как-топаленым запахло и картинка на дисплее начала прыгать. Как будто угасает, а потом снова загорается.

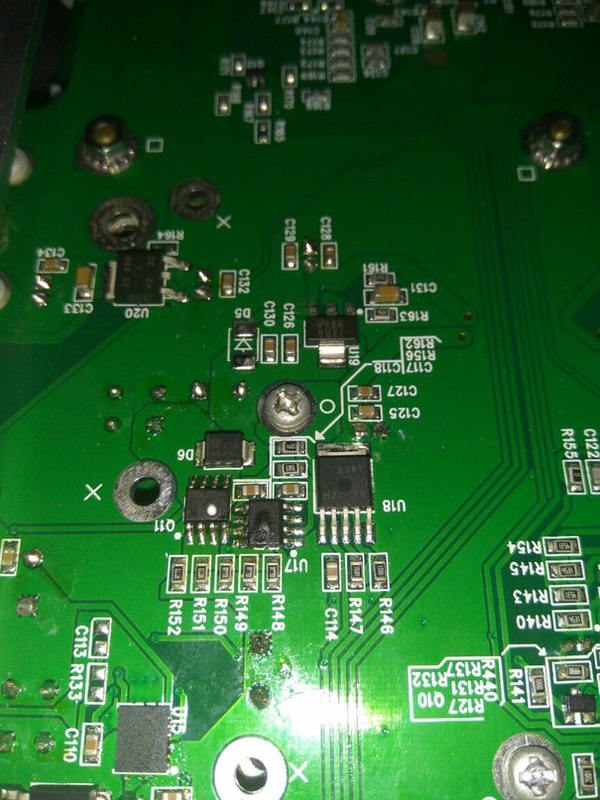

Не долго думая разобрал и пробежался по контактам-микросхемам. Проблема обнаружилась тут же.
