Есть ли жизнь после смерти у людей - я ответить не могу, а вот вторая жизнь у лабораторного блока питания MCH-305D-II - однозначно есть. Доказано NikoTeen4ik :)
В ремонтик попал прекрасный (а главное недорогой) блок питания. За свою цену он конечно же имеет недостатки, но преимуществ у него все же больше...
Он имеет 2 регулируемых выхода 30В 5А и 1 выход 5В 3А. Выходы можно как запаралелить для увеличения тока (30В 10А) так и запоследовательнить - для увеличения напряжения (60В 5А).
Заявленные характеристики выполняет на ура, главное не закрывать ему вентиляционные отверстия (об этом ниже)
Заявленные неисправности: во время работы что-то щелкнуло, затем запахло, после повалил дым... Далее было ААААА Эвакуаааацияяяяя

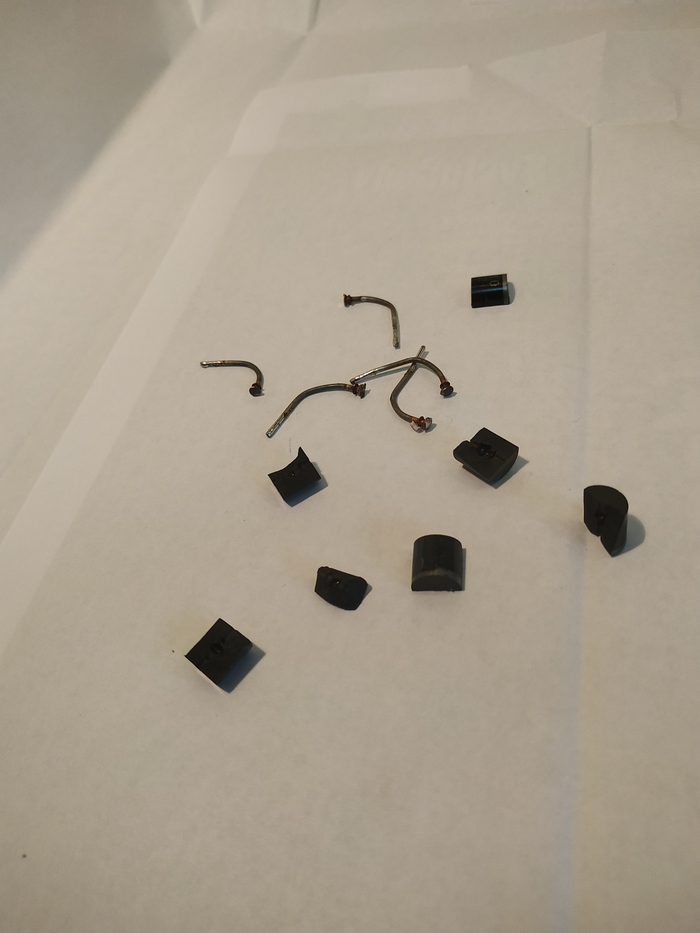

Когда его принесли, в нем что-то тарахтело и он жутко вонял. Поэтому включать его было страшно. Сняв крышку и немного его потрусив, с него начали сыпаться непонятные пластиковые части. Я сначала не поняла, а потом как поняла...
Это были остатки выпрямительных диодов 6А10.

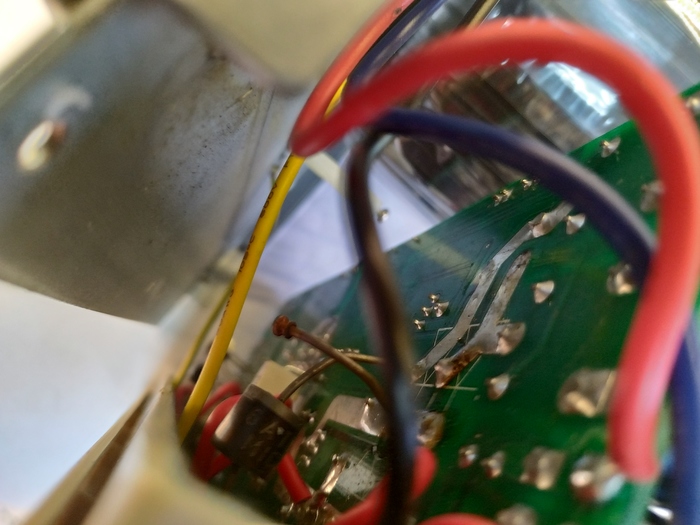

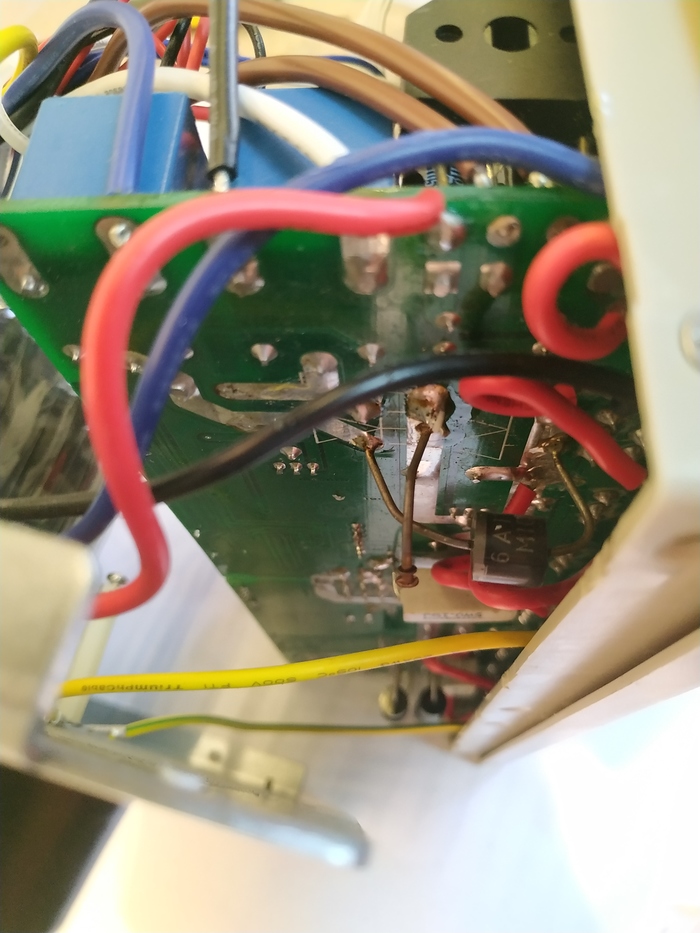

Только выводы и остались...
Одинокий вывод ищет одинокий корпус для совместного времяпровождения на территории ЛБП на условия пользователя :)

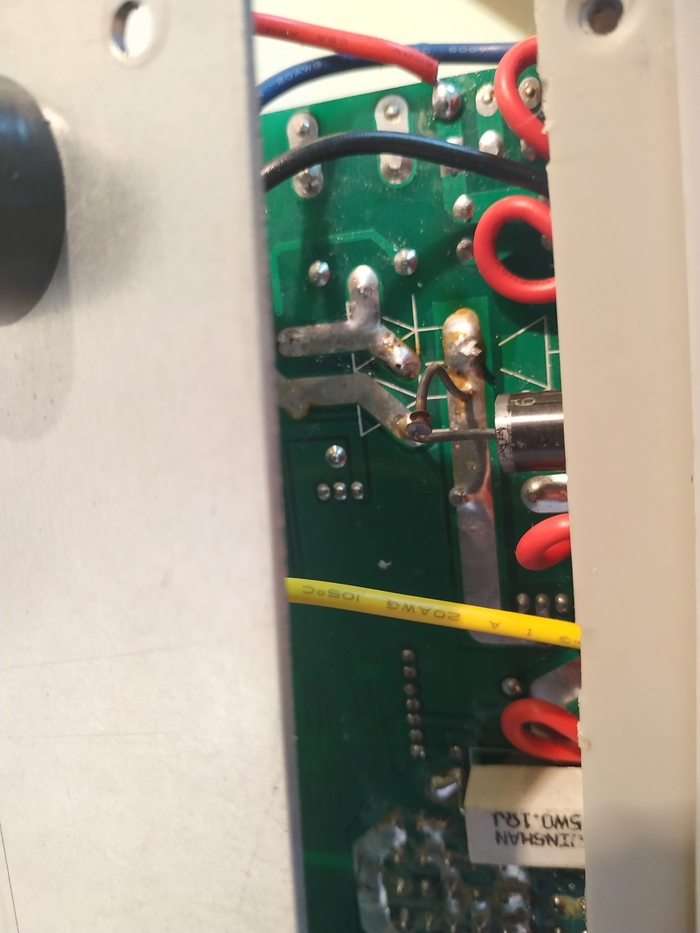

Дальнейший внешний осмотр и измерения нашли еще погорельцев... Ими оказались два резистора по 0,1Ом, один транзистор 2SD1047 иииии ...
О нем чуть позже - оставим вишенку на торте.
Далее по быстренькому в магазин за нужными детальками.
Детальки очень обрадовались что их забрали с пыльных прилавков и они будут нести пользу этому миру.

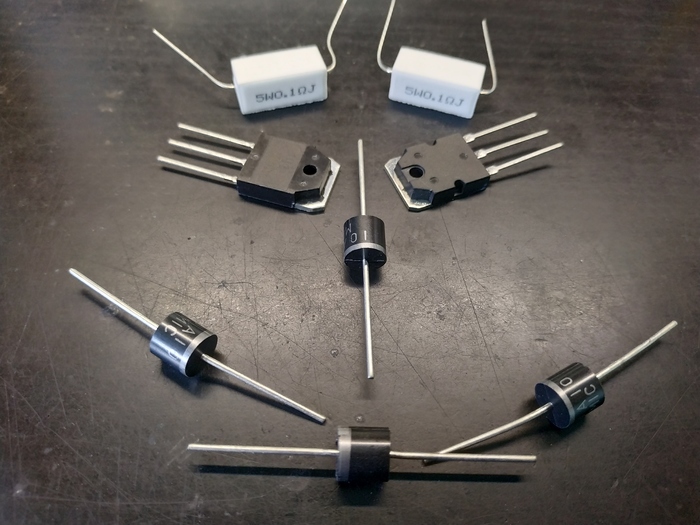

Резисторы взяла по мощнее (других не было), диоды 10А10, транзисторы были родные.

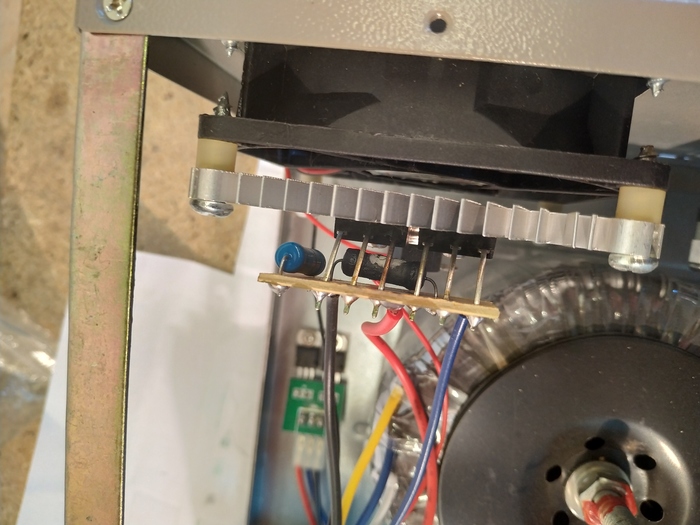

А вишенкой на торте является термодатчик по питанию вентилятора, который благополучно заклинил в выключенном состоянии и при нагреве не включался. Если присмотреться к радиатору (толщина около 5мм), то он без вентилятора не способен рассеивать большую мощность (жЫЫЫЫрный минус). То есть если в следующий раз вентилятор заклинит - опять будет бубумсь.

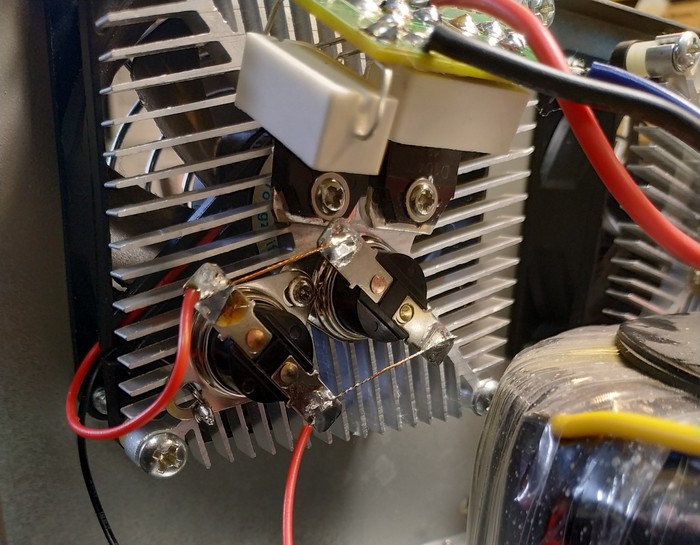

Для перестраховки, было принято решение установить 2 термодатчика параллельно (предварительно смазав термопастой, её там не было). Друг друга они подстрахуют, а вот заклинивший вентилятор ...
Как итог - аналогичные действия с термодатчиком были проделаны на втором канале. Также на всякий случай почищены и смазаны вентиляторы.

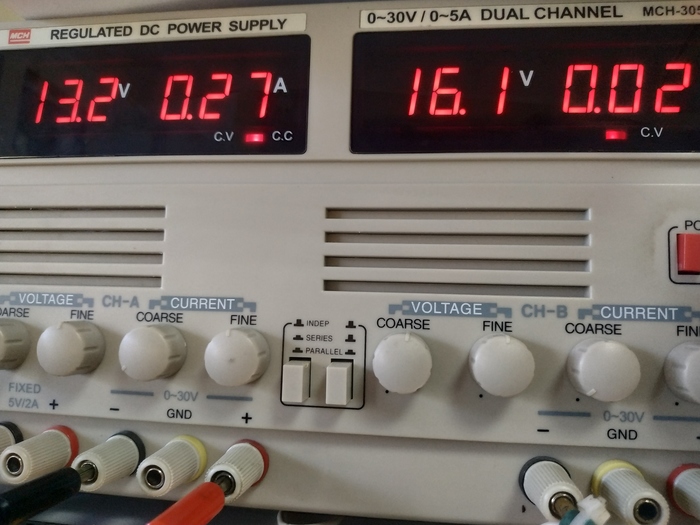

Поработав под разной долговременной нагрузкой, он ушел назад к хозяину...
Как итог, хотелось бы высказать своё мнение:
- слабое место у него - это радиатор. Поставить ему нормальные мощные радиаторы, такого бы не произошло. Любой косяк с термодатчиком или вентилятором и он опять выйдет из строя.
- удобная индикация;
- заявленные параметры держит хорошо, но вентилятор начинает шуметь уже при нагрузке от 1 Ампера, что немного напрягает;
- пульсации в пределах заявленных;
- у амперметров есть погрешность в диапазоне от мин до макс - 10-30мА. В принципе не критично.
За свои деньги достойный ЛБП, заменить радиаторы и прослужит долго.
Спасибо что прочитали до конца, надеюсь чем-то этот материал был полезен.
С Уважением, NikoTeen4ik / Вероника.
