Грех было не проштудировать вопрос про внедрение рестайлинговой панели в доресте. Да еще под шумок можно и мафан поменять. Давно хотел соньку, но цены на них были ого-го! И каково же было мое удивление, когда я нашел ну пяток точно мафанов по доступной цене — $20-30!

И забурлела кровь в моих жилах, и потекла слюнька по моей бороде. Да и на всеми известном сайте (это про мондеоводов я говорю) мондеоклабточкару есть очень подробная запись и роспись сего процесса. Есть даже на англицком (в дальнейшем именно в версии "по-английски" я нашел ответы на нужные вопросы). Народ переделывал, народу нравится результат. Я тоже человек с народу, я тоже так хочу… Тем более суппорта надоело уже перебирать, буду колупать салон)))

Выбирал памиж двух магнитол: либо соньку, либо блаупункт.

Фаза два. "Подключение блока климата"

Выбор пал на мафан соньку. Усе кричат, что она звучит приятнее блаупункта. Да и по цене подвернулась подходящая.

Здесь оговорюсь. Мне просто реально повезло! Даже в таком простом деле, как выбор магнитолы есть свои ньюансы. Оказывается магнитолы от Сони имеют серийные номера, которые не возможно взломать простым способом и раскодировать, приходится ехать к диллеру. Но даже и они бывают бессильны, если раз 10-ть ввести неверный код: мафан просто блокируется и превращается в кирпич. Именно этого я и боялся, что купил дохлую соньку за $20, когда остальные продают такие по $100… И это еще не всё. Рестайлинговая панель не означает, что ваша желанная сонька просто туда залезет… Куча людей жалуются на торчащий мафан, он просто туда не влазит. Выход один: брать извергатель звука в зубы и тыкать подряд во все панели на разборке. И это я узнал после того, ка все уже купил… Во как мне повезло… Всё друг в друга влазит, ничего не торчит да еще и работает.

Это было важное отступление. Теперь о самой сути. Рестайлинговая панель климота предполагает наличие и рестайловой панели кулисы, и рестайловых панелек тоннеля и т.д. и т.п. Нет. Я не против тоже всё переделать на рест, но цены! Цены вообще не гуманные! Ну как можно продавать пластик кулисы в ДВА раза дороже панели климата? А боковинки тоннеля вообще дефицитище. По-этому было принято единственное правильное решение: будем внедрять как есть. Для это выдираем старую панель, выкидываем всякие "ненужные" кронштейны, кое где подпиливаем рестовую панель и всё плотненько вставляется.

Здесь тоже важную информацию отмечу. НИ В КОЕМ СЛУЧАЕ НЕ ПРИКРУЧИВАЙТЕ ДВА ВИНТИКА В МЕСТЕ КРЕПЛЕНИЯ ПАНЕЛИ В НИЖЕ МАГНИТОЛЫ! Достаточно два сверху и два снизу. По бокам не нужно крепить. Это сохранит вам просто кучища нервов, если вдруг придётся доставать магнитоллу, а специалные ключи заклинят (как у меня), или у вас их просто не будет, или еще что-нибудь. Вы просто достанете панель вместе с магнитолой.

И так. Панель подогнали, про болтики вспомнили теперь электрика.

На панель климата приходят две фишки: чёрная и белая. Просто взять и втыкнуть старые фишки в новый блок не получится. Нужно поколупаться в проводах и поменять их местами. Всё с того же сайта была сделана распечатка по перекидыванию проводов в нужном порядке.

Здесь всё относительно просто. Нужно аккуратно распиновать планку старого образца и собрать ее по схемам нового. Есть провода, которые остаются в своём месте, есть которые перекидываются с чёрной планки на белую, есть даже лишние! В принципе если мало-мальски дружить с пинцетом и паяльником (думаю многие в детстве перепаивали старые плееры), различать цвета проводов и знать, что при замыкании "плюс на минус будзе бяда", то за пару часов можно спокойно всю проводку перебрать. Очень помогла информация именно с англоязычной версии сайта, где весь процесс описывается (это я про мондеоклаб). Гугл-переводчик не дал заблудиться.

Я делал так: панель пока кинул на заднее сиденье, сделал доступ к фишкам, и тупо перебрасывал каждый пин по одному в новую фишку, благо блок климата продали с фишками. Позже подключил сам блок. Всё заработало и засветилось. Радости полные штаны!

Фаза три. "Моторчик печки"

Но не долго музыка играла… Подсветка-то загорается, кнопочки тыкаются, на панельке всё меняется, а моторчик печки работает в аварийном режиме. При чём управление заслонками работает: хошь на лицо будет дуть, хошь на ноги… Но вот интенсивность обдува (скорость вентилятора) не регулируется. И тут я поник… Мозг мой не такой умный, как хотелося б. Просто кучища информации перерыл я, пообщался со многими людьми. И как я понял отчаянные мондеоводы, которые решились переделать климат, делятся на два лагеря: те кто тупо всё поставил и у них всё заработало, и те у кого были танцы с бубном как у меня. Но обо всём по порядку.

Во первых. Нужно разобраться какой именно моторчик печки стоит в машине. Их было три типа: под блок климата на крутелках (там где простой кондей), под климат дорестайловый (как у меня) и под климат нового образца. Во всех моторчиках разные фишки и разные провода на управление скоростью. Есть моторчики даже с сопротивлеием специальным.

Что получается: если переделывать климат с крутилок на кнопки, где есть режим AUTO, то обязательно нужно покупать другой моторчик со встроенным сопротивлением и перекидывать провода (где-то натыкался на схемы, но уже не могу найти), а если переделывать со старой панели на новую (как я), то подойдёт родной моторчик печки. Просто алгоритм управления уже другой в новом блоке и сигнал передаётся по одному проводу (помните у нас оставались лишние провода, когда перекидывали пины в чёрной и белой планке?).

Во-вторых. Сам блок управления климатом может замечательно работать на одной машине, а на другой чудить! Вот именно такой вариант попался мне… И пришел я к этому только аж спустя неделю! Всё это время ездил с торчащими проводами из панели да еще и без музыки))) Решается всё просто: едем на разборку на машине и тупо подкидываем блоки, пока не найдёте подходящий. "Мой" оказался где-то третий по счёту блок. При чём я их оба разобрал, сравнил — всё тютелька в тютельку. Но первый не полностью работает, а второй все норм. При чём у мондеоводов со второго невезучего лагеря разные симптомы: у кого-то подсветка не работает, у кого-то моторчик, у кого-то еще что-то… Мистика, одним словом…

Фаза четыре. "Правильный климат"

Как уже не сложно догадаться не обошла меня стороной и еще одна бяка, связанная с этим не легким делом… Я уже даже начал психовать и жалеть, что все это затеял. Хотел вернуть назад всё как было, да что греха таить: я хотел сжечь мондео! Ну или продать его… В общем психи меня начали настигать. А всё из-за того, что в новом блоке климата не только новый алгоритм управления моторчиком, но еще и новый принцип управления климатом вообще! А это значит, что все наши старые датчик тупо не дают нужную информацию и нужны дополнительные. На деле это выглядит так: выставляешь ты обычные 21 градус — а тебя жарит, будто ты поставил 28, ставишь ты 18, а тебе отовсюду поддувает ледяным… И это начинает бесить еще больше, когда простой датчик температуры климата сюда не подходит (проверял лично), а нужны именно оригинальные. А они под заказ из Москвы! И вот еще одну неделю я ездил с проводами из панели, так еще и с открытыми окнами, как настоящий несчастный водитель авто без кондиционера.

Ну вот наконец приехали эти датчики.

Всего их нужно еще два доустановить. Один в нишу для обогрева ног, а второй в нишу обдува "на лицо". Один провод от датчика к блоку климата, а второй на массу к кузову.

И вуаля. Всё заработало как надо! Всё регулируется, всё дуется, всё светится. Правда алгоритм странный: если на старой панели я проезжал 5-10 км и открывались заслонки "в лицо" и пускали холодный воздух, то сей час бывает и 20-ть проедешь, а холодный воздух только начинает дуть. И еще прикол. Все работает комфортно, 21 градус, в ножки тепленько, в мордочку прохладнеько. Сходил в магаз — потемнело. И всё. Климат работает вообще подругому: в ноги жарит, в лицо холодит, потм начинают трещать заслонки и всё там регулироваться начинает. Забавно в общем. Но меня не напрягает. Главное что работает. Тем более пройдя через все это повторять больше не хочется…

Фаза пять. "Ключ"

И так. Климат мы настроили, панель впиндюрили и даже прикрутили на четыре винтика (в тоннеле магнитолы ни в коем случае ничего не крутим). Дошел черёд подключать кнопки аварийки, обогрева, часов и т.д. У меня подогрева сидений нет, так что здесь одним пунктом меньше. Так вот, в старой панели кнопки были "вкл/выкл", а на новой просто нажимаются без фиксации. Значит нужно менять ГЕМ-модуль. Это блок комфорта. Стоит он у ног пассажира под бордачком. Менять его нужно, что б заработала аварийка и все остальные функции рестайловой тачки.

Опять лезем на сайт мондеоклаб и переходим по ссылке на английскую версию, разыскиваем распиновку и переделываем фишки.

И как следовало ожидать мне опять "повезло"… ГЕМ-модуль я купил. Как и многие обращают внимание при покупке нужно проверить на привязку к датчику дождя. Т.е. подключаем блок, включаем зажигание и включам дворник вверх на один взмах, должно взмахнуть, если нет — блок нужно перепрошивать.

Я купил сразу вот такой.

И счастью не было предела! И дворник работает, и при нажатии омывайки на стекло через пять сек есть контрольный взмах, и при одном касании стрекозы поворотник тройной страбатывание поворотника, и даже гонг о ремне безопасности по другому поет, и задним ходом когда едешь, двоник задний машет и гонгом играет… НОООООООО! Машина не видит ключ! Она заводится, едет, тормозит, но не закрывается с кнопки! И опять же ни у кого не было такой проблемы! Ключ просто не пришивается к машине!

Изначально думали, что нужно привязать к ГЕМ-модулю сразу два ключа. К слову у меня только один ключ с чипом, а второй просто дверь открыть. Машину он не заводит.

На помощь пришли добрые люди. Попытались пришить ихние заведомо нормальные ключи. Безрезультатно. Вывод: ГЕМ-модуль под замену. На разборке меня уже узнают и не задают лишних вопросов, когда я прошу жменю блоков для проверки. Всё по старой схеме. Подключаем блок, проверяем дворники, но теперь еще и пытаемся привязать ключ. Идеальное сочетание ГЕМ-модуль от рестайлинга и мой старый форд удалось достичь только с пятой попытки. Опять радости полные штаны.

И опять по приезду домой новая фишка: ключ привязался, но закрывает только передние двери… Матка-боска! Да я уже устал до кончиков волос подмышкой… Опять неделя поиска, опять никто ничего не знает, опять я поник. Пока решил проблему таким образом: на фишке концевика капота поставил жучок из проволоки. Теперь одно нажатие на кнопку закрывает передние двери, а второе всё остальное. Так и по сей день ездюю, два раза закрываю машину, а открываю один)))

Фаза шесть. "Музыка"

И так. Всё худо-бедно работает, закрывается, холодит и прикручено на свои места. Время проверять работоспособность магнитолы. Для ее подключения нарыл такую схему

Переделал фишки под новый стандарт

Сердце колотится, ладошки вспотели и вуаля

Вроде даже на свидании со своей будущей женой я так сильно не волновался и еще никогда такой долгой не была поездка с работы домой. Скорей! Скорей нужно раздобыть этот код! И вот оно: спецпрограмма скачана, серийный номер найден (опять мне повезло, что серийник "простой", не нужно к официалам ехать), код доступа получен. Скорей, скорей нужно ввести эти четыре цифры! Да не ошибиться!

И вот оно счастье! Да уже плевать на все эти дни и ночи переживаний, плевать на то, что тебя на разборке уже узнают в лицо. Ведь у тебя в мондео стоит мафан Сони! А у них нет))) Всё работает. Фух. Можно выдохнуть. Вот оно счастье. Звук действительно на порядок лучше моей старой 6000. А еще есть штатный канал AUX! Ничего паять не нужно)))

Правда и тут не обошлось без касяка. Мафан работает только час и потом выключается. И когда он выключен не горит центральная подсветка кнопки. Вот и не знаю: то ли касяк в мафане, то ли в подключении, то ли мой мондео вообще тот еще жук… А еще бывает ключи для доставания магнитолы клинят и приходится доставать всю панель, что б снять мафан (помните про два болтика, которые ни в коем случае не прикручивать!).

Теперь можно всё собирать окончательно. Где нужно подрезаем, где нужно просверливаем. В общем нужно достичь оптимального сочитания с гармонией и щелями.Нижнюю часть панели в месте стыка с пластиком кулисы я обыграл таким способом: от старой обрезал и подогнал кусочек.

Вот так вот получилось. Вот так вот езжу по сей день.

Ну вот и всё. Вроде все основные моменты описал. Буду рад, если кому пригодится и поможет сея байка. Но нервов потрачено занадта шмат. А еще реально непруха какая-то получалась. Но главное, что играет мафан Сони! Теперь вот динамики двух полосные нужно покупать. Надеюсь там сюрпризов не будет)))

Всем спасибо за внимание.

Немного истории

В начале был вовсе не термостат для теплых полов. Все начиналось с желания снизить расходы на электричество, но нормальный терморегулятор для сауны был вне располагаемого бюджета для заказчика. Изначально, стояла простая задача - подружить старый пульт с новой электрокаменной сауной, что было сделано довольно быстро. В процессе монтажа, я узнал у заказчика желания по управлению сауной, и понял, что можно воплотить это в жизнь за гораздо меньшие деньги. Глаза заказчика загорелись после того, как я рассказал о возможностях. Позже я узнал, что терминал для управления каменкой с подобными функциями стоил более 700 евро. После согласования бюджета и сроков, я на коленке собрал прототип из Arduino Mega 2560 и Ethernet Shield 2. Все это дело поставлено на боевое дежурство и начались наблюдения с периодическим посещением места для обновления ПО или устранения ошибок. Устройство работало стабильно, выполняло поставленные задачи, управляло электрокаменной сауной, в том числе и удаленно.

После завершения истории с сауной, заказчик обратился с новой просьбой. Сделать тоже самое, но с теплым полом. С этого и начался наш путь создателей продукта, а не единичных устройств. Было принято решение делать устройство на основе ESP. Это должен был быть просто термостат для теплого пола, с возможностью просмотра всех данных на одной веб странице. Опубликовав первые результаты работы, увидел много критики. Хотелось бросить и забыть о развитии проекта. Принял решение не унывать, а воспринять конструктивную критику и продолжить улучшать устройство. Первая версия - на фото.

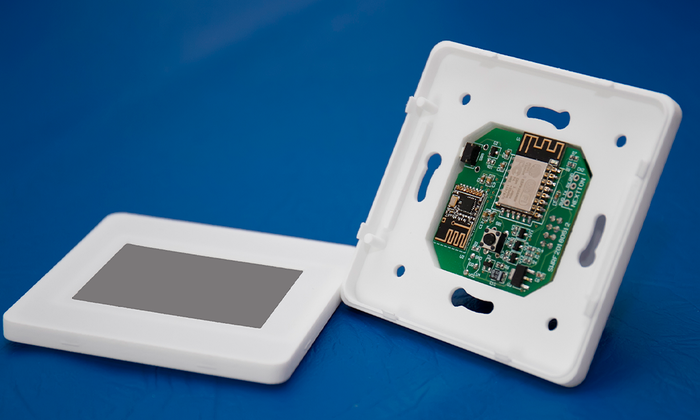

Устройство становилось лучше, и более продуманным, а в определенный момент пришло время заняться корпусом. Так появилась вторая версия устройства

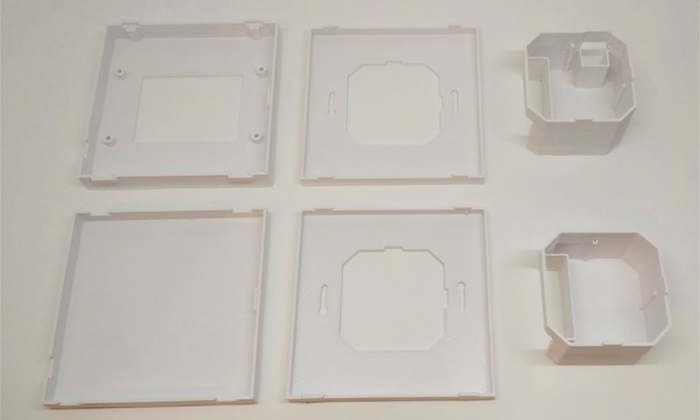

Продумывались разные варианты корпуса:

Первые прототипы были сделаны на ЗD принтере - это хорошая вещь для прототипа, но не для производства. Долго, дорого, а качество неудовлетворительное. Печать фотополимером решает вопрос качества, но вот все остальное - только усугубляет. Можно лить пластик в силикон, это выходит средний вариант по качеству между обычной 3D печатью и фотополимерной, но мы решили использовать технологию литья под давлением, что позволило снизить цену на производство одного корпуса практически в 5 раз. Возможно, он кому-то не понравится, будем благодарны за комментарии, а также уже думаем над вариантами его улучшения. Так термостат выглядит сейчас:

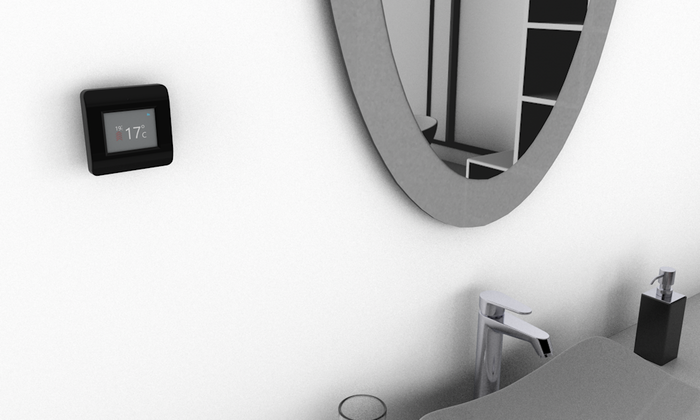

Что умеет наш термостат уже сейчас?

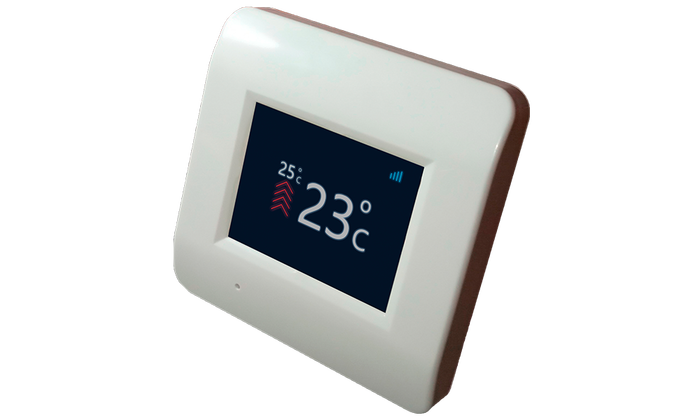

Это умный термостат для любого электрического теплого пола до 3 кВт. С пусковым током до 16А, может быть установлен в стандартный круглый подрозетник, может работать с различными датчиками температуры, в том числе и установленными ранее. Термостат имеет сенсорный TFT экран 2,4 дюйма, размер внешней части 8х8см. Управляется через приложение, веб-страницу, MQTT, поэтому легко интегрируется во все системы умного дома. Для самых популярных - мы разработаем плагины. Можно управлять не электрическим теплым полом, а термоголовкой водяного теплого пола. Казалось бы, что ещё можно хотеть от умного термостата? Нам показалось мало обычных, скучных функций, поэтому мы решили превратить термостат в маленький хаб для умного дома, с возможностью подключения различных датчиков.

В разработке сейчас практически все датчики, которые связаны с климатом, начиная от банальной температуры и заканчивая датчиками СО2. Показания с датчиков будут доступны онлайн и через MQTT. После увеличения количества информации, доступной термостату, мы решили расширить его возможности. Зная температуру в комнате, а также уличную, из интернета, термостат может довольно эффективно управлять любым котлом, поддерживающим управление сухим контактом.

Что будет дальше?

В ближайшее время первая партия разойдется по тестерам. Когда мы будем уверены в продукте, он станет доступен всем желающим, конечно же, со скидками для сообщества.

Мы не считаем, что стоит останавливаться на том функционале, к которому мы пришли. Уже есть наработки, чтобы добавить поддержку Zigbee и перейти с ESP8266 на ESP32. Также планируем реализовать прямую интеграцию в HomeKit. Параллельно идет разработка и тестирование алгоритма самообучения, адаптирующегося под конкретные условия с учетом погоды, расположения помещения относительно солнца и других факторов, влияющих на климат в помещении.

Мы не собираемся останавливаться на одном продукте и будем создавать всё больше устройств для управления климатом. В разработке - управление кондиционерами, термоголовки для батарей. Будем благодарны за комментарии, рекомендации, советы, мнения!
