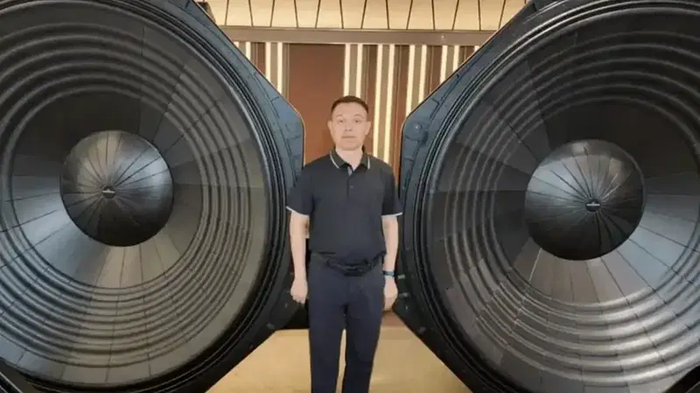

Компания Ascendo Immersive Audio, основанная в 1999 году, представила новый сабвуфер размером 100 дюймов (2,54 метра). Ранее компания выпускала модель «80 Sub», которая считалась одной из самых мощных на рынке. Новые модели имеют размеры 64 и 100 дюймов и приходят на смену устройствам размером 50 и 80 дюймов. Эти устройства созданы для использования в домашних кинотеатрах, различных аудиосистемах, при желании его можно подключить к телевизору или компьютеру в своей квартире.
Для улучшения характеристик использована более пологая кривая податливости (compliance curve). Четырехточечная система подвески оптимизирована для работы на всех частотах. Центральная звуковая катушка имеет диаметр 21 дюйм.
Чтобы повысить прочность, корпус был усилен. Кроме того, его глубина была увеличена, чтобы расширить частотный отклик в нижней части спектра. Использованы материалы разной плотности для снижения резонансной частоты. Предусмотрены дополнительные корпусные решения с усиленной внутренней конструкцией. Вес драйвера модели 100 Sub Pro составляет примерно 260 кг, а с добавлением специального корпуса общий вес увеличивается.
Всем привет! Возвращаюсь с новым постом о реальном проекте. В феврале этого года нам поступила заявка на автоматизацию кинотеатра в частном доме, проект еще в реализации, но хочу поделиться промежуточными результатами :)
Любое обращение начинается с изучения дизайн-проекта (если он есть), этот случай не исключение.
Получив документацию от наших партнеров, дизайн-студии dekaart, мы видим красивые картиночки визуализации:
Зона бара и кальяна
Зона кинотеатра
А так же схему осветительных приборов, электрики
Схема осветительных приборов и их привязки к выключателям
Так же был получен перечень оборудования для автоматизации, а именно: 1) Проектор JVC NZ30BG 2) Ресивер Denon AVR-X2800H 3) Приточно-вытяжная вентиляция VHR BlackVent 500 4) Кондиционер Royal Clima RCI-RSN75HN 5) DMX приборы для режима "Дискотека" 6) Трековые системы Arlight 7) Ооочень много одноцветной светодиодной ленты (65 метров) 8) RGB светодиодная лента для полок в барной зоне 9) Роллеты на окна с приводами 10) Android TV Homatics Box R 4K Plus (Был предложен заказчику нами)
Из требований заказчика: 1) Управление всем освещением, как со смартфона, так и с выключателей 2) Аналогичное управление с планшета 3) Несколько сценариев поведения, таких как "Кино", "Дискотека", "Кальян" и тд 4) Автоматическое управление вент-установкой 5) Автоматическое управление кондиционером 6) Управление всем мультимедиа оборудованием 7) Голосовое управление с "Алисы" 8) Управление в одном треке разными источниками освещения
Прежде чем приступать к проектированию, провели аудит уже закупленного заказчиком оборудования. Нашли несоответсвие ТЗ (конкретно пункт 8) и купленной системы освещения. У заказчика в шинопроводе размещаются два источника освещения, такие как:
Так называемые SPOT
И встраиваемые "заподлицо" в шинопровод линейные светильники
Управление ими раздельно не было предусмотрено, так как были закуплены модели, не поддерживающие протокол DALI (Если кратко, то это когда у светильников есть свой адрес и они могут управляться по отдельности). О чем было сообщено заказчику и оборудование было заменено.
Далее мы приступили к проектированию кабельного журнала и размещению на схеме точек, куда должны прийти кабели.
Одна из разверток, с указанием точки под сплитсистему и одну из розеток
Часть кабельного журнала
Параллельно с монтажом электрики мы работали над схемой коммутации щита с автоматикой, для управления всем оборудованием.
Визуализация наполнения щита
Один из листов с коммутацией
Блоки питания так же были приобретены заказчиком заранее, за счет чего, пришлось увеличить щит практически в 2 раза, чтобы их нормально разместить. Обычно мы используем DIN реечные БП за счет чего существенно выгрываем в габаритах. Жду шутки про щит для однушки :)
Такое большое количество автоматов обусловлено удобством использования и небольшой разницы в цене. Если из строя выйдет один из блоков питания, его можно будет временно отключить, не лишаясь остального освещения.
Одна из фотографий в процессе электромонтажа
Скоммутированный щит, вид спереди
Скоммутированный щит, вид сзади
Паралельно со сборкой щита, разрабатывался дизайн приложения, как для смартфона, так и для планшета.
1/7
Несколько страниц приложения на смартфон
1/2
Пара страниц интерфейса планшета
Частично сверстанный интерфейс на смартфоне, еще без логики и подключения оборудования.
Промежуточный этап отделки
По итогу, что получит заказчик?
- Полный контроль над системой - Климат контроль, на основании сплит-системы и группы датчиков температуры - Автоматическое управление вентиляцией при помощи датчиков кислорода и VOC (например при курении кальяна, либо при определенной концентрации CO2) - Приветственное включение света при входе в помещение, яркость зависит от времени суток - Управление всей системой при помощи заранее прописанных и редактируемых сценариев,в том числе и управление контентом - Управление всеми устройствами с помощью голосового помощника "Алиса" - Управление всеми источниками освещения, в том числе и автоматизированное, благодаря датчику движения и сценариям - Управление роллетами с приводами - Все источники освещения являются диммируемыми - Абсолютно автономная система, работающая без доступа к интернету (за исключением Алисы) Наша система строится на полностью проводном решении от компании IRIDI, в т.ч и управление всей мультимедиа, климатом, вентиляцией, что почти полностью исключает сбои в работе.
На данном этапе еще не окончена отделка помещения, в скором времени будет смонтирован щит автоматики, а так же программируется логика работы внутри приложения. Если вам было интересно, подписывайтесь, в дальнейшем выложу окончательный результат по проекту, с демонстрацией всех функций.
Супер подробно не стал описывать все этапы, функции, так как в таком случае и 5 постов не хватит :)
Работаем в г.Ростов-на-дону и в области
Если у вас есть запрос на подобную систему, либо полную автоматизацию своего жилья, пишите в ТГ - @Ranger236, обсудим
Так же задавайте вопросы в комментариях, делитесь мнением о проекте, буду рад ответить.
P.S Да, такая система стоит денег. Да, можно сделать на HomeAssistant. Но заказчику нужно готовое решение под ключ, с дальнейшей поддержкой, в виде добавления например караоке, расширения системы на планирующийся рядом дом. А так же независимость от обновлений, модулей, которые могут перестать выпускать, глушилок которые работают у нас в городе на 150%.
В этой статье-подборке представлено 5 моделей проекторов с разрешением Full HD. Все устройства подойдут для фильмов и сериалов в затемнённой комнате. Они недорогие, но при этом дают приличную картинку. Да, у таких моделей есть ограничения — не ждите уровня дорогих лазерных проекторов. Зато стоят они в разы меньше и справляются со своей задачей.
5. TouYinger Q10
Модель весит почти 4 кг, так что её проще установить стационарно. Разрешение — Full HD. LED яркость — 12 000 люмен, а реальная — около 660 ANSI. Этого хватит для тёмной комнаты, особенно если смотреть вечером.
Поддерживает Wi-Fi 6, Bluetooth 5.0. Работает на Android 9.0. Есть USB и HDMI, встроенные динамики по 5 Вт. Диагональ изображения — от 60 до 200 дюймов, дистанция — от 1,66 до 6,5 м.
Фокус настраивается вручную. Срок службы лампы — до 50 000 часов. Хороший выбор для фильмов и игр вечером.
Этот проектор показывает изображение в Full HD и поддерживает 4K. Есть автофокус и двухдиапазонный Wi-Fi. Также Bluetooth, два HDMI, два USB и Ethernet. По подключению всё на месте.
Яркость указана как 1800 ANSI, но в реальности ближе к 800–1000. Этого хватит для вечернего просмотра. Оптимальная диагональ — до 150 дюймов.
Лампа рассчитана на 50 000 часов работы. Встроенный звук приличный. Подойдёт для тех, кто хочет простой домашний кинотеатр без переплат.
Поддерживает Full HD с диагональю до 300 дюймов. Работает на Android 10. Есть Wi-Fi, Bluetooth, HDMI и USB. Яркость по паспорту — 2550 ANSI, но реально — около 1200. Всё равно достаточно, если смотреть при слабом освещении.
Автофокуса и автоматической коррекции нет. Всё настраивается вручную, но зато можно точно подогнать картинку. Лампа рассчитана на 20 000 часов.
Встроенный звук слабый, лучше использовать колонки. Зато проектор надёжный и даёт хорошее изображение за свою цену.
Компактная модель весом 2 кг. Показывает Full HD и умеет проигрывать 4K. Подключение — Wi-Fi 6, Bluetooth 5.0. Работает на Android 9.0.
Проекционное расстояние — от 1,4 до 5 м. Есть автоматическая корректировка изображения и зум. Реальная яркость — около 1100 ANSI. Это хорошо для фильмов в полной темноте.
Встроенные динамики на 5 Вт. Лампа служит долго. Отличный вариант для спальни или зала, если нет желания переплачивать.
Небольшой проектор весом 1,5 кг. Работает на Android 11, поддерживает Wi-Fi 6, Bluetooth 5.0. Есть голосовое управление.
Показывает Full HD, умеет воспроизводить 4K-контент (с понижением разрешения). Яркость — 580 ANSI. Этого достаточно для тёмной комнаты или дачи.
Есть автофокус, автоматическая трапецеидальная коррекция. Звук встроенный, 5 Вт, для фильмов подойдёт. Лучше подключить внешнюю акустику. Лампа рассчитана на десятки тысяч часов.
Если ищете бюджетный проектор для фильмов дома — эти пять моделей подходят. Все они показывают Full HD, работают от Android, легко подключаются к сети и выдают достаточную яркость для просмотра вечером. Выбирайте по размеру, весу и нужному набору функций.
У меня в дачном доме стоит 4 панорамных окна, которые показывают весь участок.
дачный дом
И т.к. эти окна занимают почти всю площадь стены, то телевизор в спальне, например, повесить уже некуда (разве что на потолок). Поэтому я выбрал проектор. Но не просто проектор, а связал его с умным домом и теперь ненарадуюсь.
Показываю набор того, чем пользуюсь сам, может пригодится.
Я взял вот такой проектор: Touyinger H6 Pro. Он был один из самых дешевых на тот момент (стоил около 17к руб). У него разрешение Full HD-1920x1080, какой-то старый андроид на борту (типа 9й штоль), и маловато оперативки (или чего-то другого?)
В общем, я запустил его дома, потыкал настройки, включил ютубчик (тогда можно было), увидел, что всё работает, упаковал и увёз на дачу:
Сколько тут дюймов? 100?)
Первая проблема возникла на даче, когда мы всеми друзьями, решили посмотреть фильм на улице, спроектировав этот фильм на дом Сереги. Запустили Кинопоиск, и... изображения никакого не увидели, только звук. Но ютуб работал на отлично, поэтому мы повесили кусок какого-то полотна на дом, и просто пели караоке с ютубчика:
Ночное караоке на даче
В общем, так я и узнал, что в проекторе нехватает мощщей проигрывать онлайн-кинотеатры, поэтому была заказана дополнительная тв приставка от сяоми (Xiaomi Mi TV Box S 2 Gen)
Она подключилась на отлично, благо в проекторе есть HDMI-вход. И всё заработало на ура. Проектор был установлен на стену в спальне и радостно показывал там кино:
Проектор на стене
Но! для правильного домашнего кинотеатра нехватает экрана/полотна. Нормальное полотно я не нашел. Но нашел тех, кто делает шторы! для рулонных карнизов. Ну и естественно (дом же у меня умный), заказал мотор для рулонных штор от Aqara. Да, я взял не специальное полотоно, а просто белую штору рулонную.
Получилось как-то так:
Вот она сверху висит
Дальше дело за малым, т.к. у меня в доме почти везде умные розетки, то я настроил автоматизацию следующим образом: как только проектор включается. то штора опускается. А проектор у меня запускался (по внутренним настройкам) как только я включал коробку сяомишную.
Автоматизации
автоматизация из HA
Т.е. чтобы начать смотреть кино, достаточно было нажать одну кнопку на пульте от Xiaomi и всё начинало работать.
Как-то так:
Сорри за качество
Итого:
Проектор 20к, штора и мотор 15к, коробка сяоми 5к, и за 40к у вас получается домашний кинотеатр с диагональю около 100 дюймов. Норм? норм)
В общем, лайк, если было интересно. Подпишитесь в телеге, там я рассказываю про устройства умного дома, загородную жизнь и стройку: https://t.me/+aU8FJP05arlhOTQy
