Как мы запитываем важные группы в трёхфазном доме от однофазного генератора
У нашего заказчика — дом с трёхфазным подключением. Нужно было организовать резервное питание, но запитывать весь дом смысла не было: важны были только отдельные группы — отопление, холодильник, роутер, освещение, кондиционер в гостинной, некоторые розетки

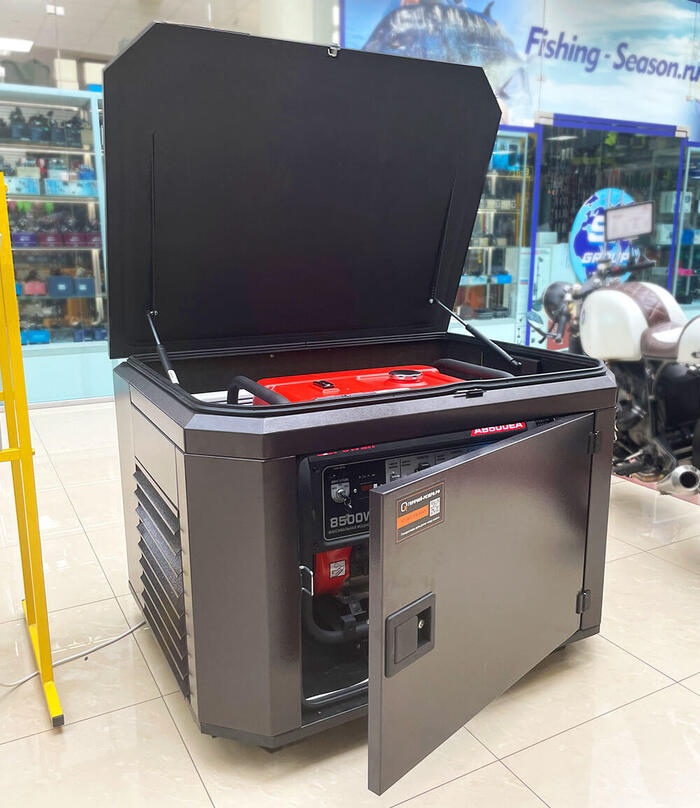

Покупать трёхфазный генератор ради этого — дорого и нецелесообразно для подобной задачи. Решили использовать обычный однофазный генератор, но так, чтобы он питал только нужное
С подобной задачей сталкиваются многие: трёхфазный ввод есть, а "посадить всё на одну фазу" не получается — потребители распределены равномерно, для исключения перекоса фаз, и это правильно.
Сегодня хочу поделиться с вами нашим реализацией на относительно простой схеме.
И так, что мы имеем:
Есть потребители, которые распределены пофазно, опираясь на их мощность.
Есть группы, которые должны питаться только от города
Есть группы, которые должны питаться как от города, так и от резерва
Следующим шагом определимся, как переходить на резерв. Рассмотрим классический вариант ручного переключения, с помощью так называемого "Реверсивного рубильника"
Например TwinBlock EKF tb-s-100-4p-rev
Имеем 4 входа и 4 выхода для "Города" - I. И аналогично 4 входа и 4 выхода для "Резерва" - II.
А так же поворотную ручку, которая имеет 3 положения: 0 - OFF; I - ON (город); II - ON (Резерв);
Находясь в положении I, мы коммутируем 4 линии слева, соответсвенно в положении II 4 линии справа
Типовая схема реверсивного 4P рубильника
Теперь скоммутируем автоматы таким образом, чтобы питание распределялось на нагрузку "Только от сети"
Провода 18,19,20 - L1, L2, L3 соответсвенно
Добавим линии питания от генератора
Провода 15,14,13 - питание от генератора
Добавим наш реверсивный рубильник
Далее скоммутируем вводные автоматы "Сеть" и "Генератор", не забыв сделать перемычки (провода 10,11), чтобы задействовать все три выхода реверсивного рубильника
На этом моменте у вас наверное возник вопрос: ты же запитал группы "сеть+генератор" только от генератора! Как же эти группы запитывать от города?
В этом нам поможет контактор! В нашем случае это будет Hager ESC463.
4-х полюсный нормально-открытый контактор на 63А, с максимальной пропускной мощностью в 35кВт.
Вы же можете использовать любой другой качественный аналог.
ESC463
Как он работает? При подаче напряжения на контакты A1 и A2, он замкнет контакты 1-2; 3-4;5-6;7-8 между собой, а при отсутствии напряжения на катушке, контакты разомкнутся.
Добавляем контактор, нулевую шину и коммутируем:
Поплыла маркировка проводов, поправил.
И так, что мы получили?
Логика работы следующая:
При наличии питания от сети, мы поворачиваем ручку в положение I, тем самым запитывая катушку контактора (провода 18,22), контакты замыкаются и напряжение подается на все группы сеть+генератор(провода 5,6,7). К группам "Только от сети" приходит напряжение напрямую от выходных клемм реверсивного рубильника (провода 19,21,20).
Т.е при наличии напряжение от города, мы запитываем все нагрузки.
Теперь сымитируем переход на резерв, т.е генератор повернув ручку в положение II.
У нас пропадает напряжение на катушке контактора, он размыкает контакты и группы "Только от сети" развязываются от основного ввода.
В свою же очередь, на группы сеть+генератор приходит напряжение только от резерва.
Но зачем нужен был контактор? Почему нельзя все завести через рубильник?
Убираем контактор, соединяем напрямую
Окей, выкидываем контактор, заводим все через рубильник.
Переводим ручку рубильника в положение II (резерв) и проследим за путем тока:
Возьмем например 17 провод. Он идет в первую группу "Сеть+генератор", через соединительную шину ток коммутируется с проводом 11, а он у нас соединен с выходом T1 рубильника. Туда же подключен провод 19, а он в свою очередь соединен с группой "Только от сети". Получается, что вместо группы которую нужно было запитать от резерва, мы запитали вообще всё и толку от наших телодвижений не было.
Контактор здесь выступает в роли некого "Диода", пропуская ток только при наличии напряжения на катушке. Напряжение же мы берем от сети, причем на выходе реверсивного рубильника, что исключает питание групп "Только от сети".
Вот такую не сильно тривиальную задачу мы решили. Многие электрики забивают и вешают все группы, которые должны запитываться от генератора на одну из фаз, чтобы не добавлять контактор. Но такое не всегда возможно, при большом количестве жрущих потребителей, их обязательно надо распределить между всеми тремя фазами, чтобы исключить перекос.
Неравномерная нагрузка может привести к слишком малому или высокому напряжению и вывести бытовые приборы из строя.
Спасибо, что дочитали до конца! Надеюсь вам было интересно :)
