Разобрали жёсткий диск

Из этого можно извлечь информацию? Или уже всё?

Когда Танос похерил половину всего, он даже и представить не мог, что это сможет выжить

Samsung a40

Во время распаковки жена хотела задать вопрос: "он вообще какие то признаки жизни подаёт?"
Но после открытия пакета стало ясно, что нет)
Из мультивселенной после долгих лет отсутствия телефон всё же вернулся к владельцу, но вспомнить ничего не мог, поэтому что бы вернуть телефон в прежний вид, нужно собрать из двух один)
Самое основное в телефоне целое, за исключением межплатного разъёма, его немножко оторвало

Так как вернувшийся донор был полностью рабочим, то этот разъём я украду с него и вкорячу на повреждённую плату

Делов на 17 минут с распитием неспиртных напитков.
Снимать разъём буду на 500 градусах, правда греть придётся с обратной стороны платы, что бы он не деформировался. На донора плевать, он всё равно не нужен, хоть и рабочий.

Подготовка завершена

А далее запайка

На долю миллиметра промахнулся, но ровнять смысла нет ибо лишний нагрев может сделать плате только хуже.
На всю линейку с широким разъёмом я делаю заливку по кругу красным клеем для устойчивостик падениям или изгибам

Финалочка такая

И даже работает)

Повезло что повреждение оказалось не таким значительным для материнской платы, иначе данные воссстановить было бы намного дороже, а восстанавливать этот шлейф всё равно бы пришлось, так как через него проходят дорожки на вывод изображения, тачскрина и зарядку.
Банальный ремонт, я бы даже сказал типовой для серии а40/а51.
Пересборка и ремонт вышел в 2500 и по времени не больше получаса.


Задать интересный вопрос по ремонту или восстановлению данных можно мне в личку, либо в повозку, где щас появится видео этого ремонта, либо сильно запрещённую инсту, а так же на эл.почту, контакты которой можно найти по моему нику в яндексе.

Увидимся xD

Когда нужно начинать делать бекапы данных?

Думаете на этом этапе?

Наверное на этом

Да. О бекапах вспоминается уже на этапе невозврата

Да. Даже для многих мастеров это уже является точкой невозврата и не каждый готов взяться за такое восстановление.
И правильно, чем меньше в телефоне копаются далёкие от ремонта "мастера", тем больше шансов восстановить что то.
Этот кусок металла, стекла и кремния пришёл ко мне из первых рук, т.е ещё не был в профессиональных лабораториях по восстановлению данных за овер прайсы, а значит если основное тут живое, в данном случае это процессор, arb и чип памяти, то в 99% случаев имеется шанс на восстановление данных.
Клиент попросил не восстанавливать телефон, а только вычитать данные.

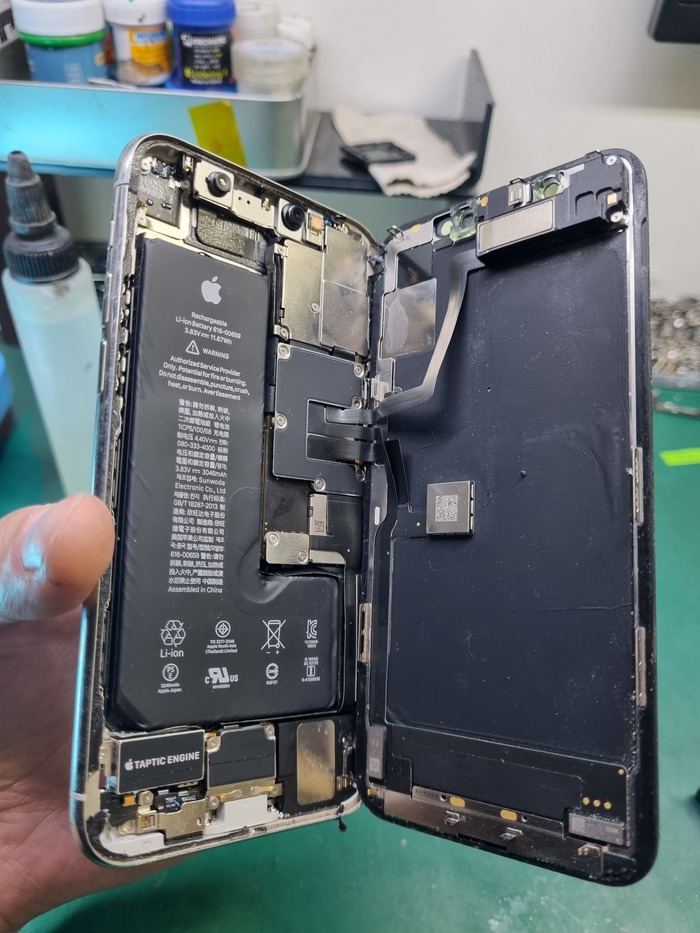

Ну тут действительно не имеет смысл восстанавливать остальное, ведь телефон уничтожен полностью. Вот прям начиная от основных камер и заканчивая полумёртвым нижним шлейфом. Остальное более менее полурабочее. Например работает кнопка включения, полурабочий аккумулятор, который через пару зарядок умрёт и часть нижнего шлейфа только по зарядке (микрофоны/вибро и часть шлейфа просто перемололо.
Даже кнопка home уничтожена)

Плату немножко погнуло

Да, симкарту уже не вставить xD
Но это мелочи. Попросили же дату извлечь)

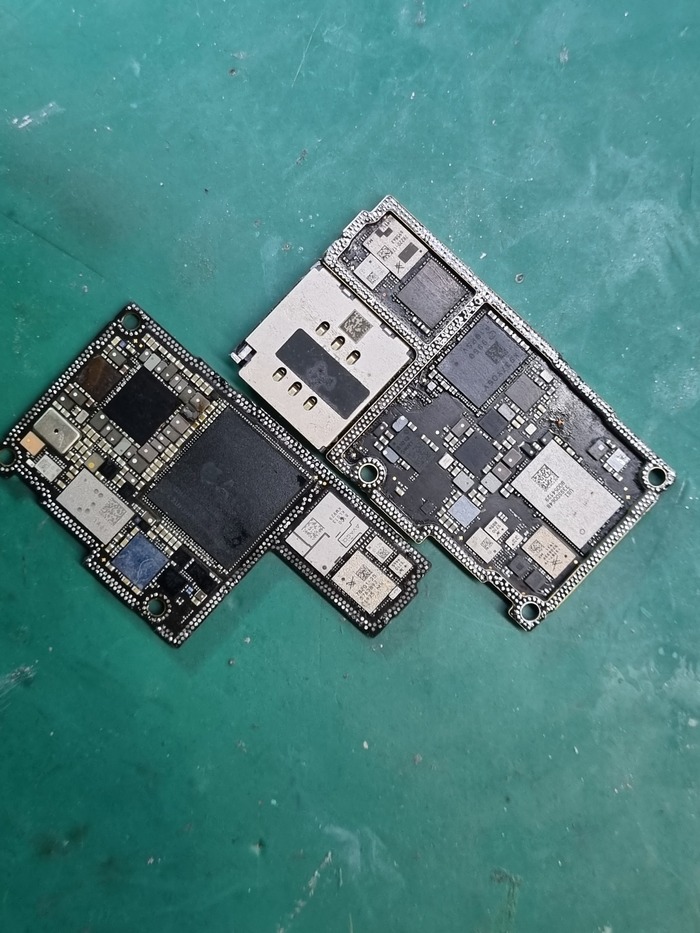

Эта плата восстановлению не подлежит, так как повсюду отбитые катушки и даже расколот интерфейсный контроллер питания

Итак, как и говорил ранее, потребуется важный комплект для запуска телефона:
1. Чип памяти.

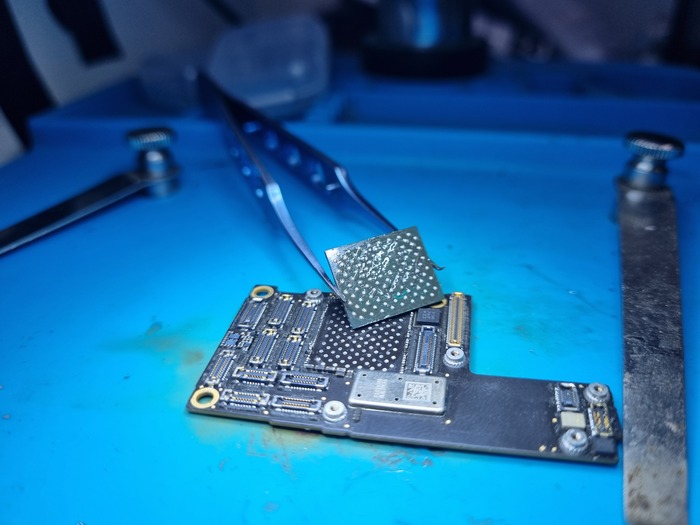

Изгиб пришёлся как раз на него и первым делом его нужно снять и зачитать на программаторе

Так. Один из ресурсов целый, а значит нужно переходить к процессору.

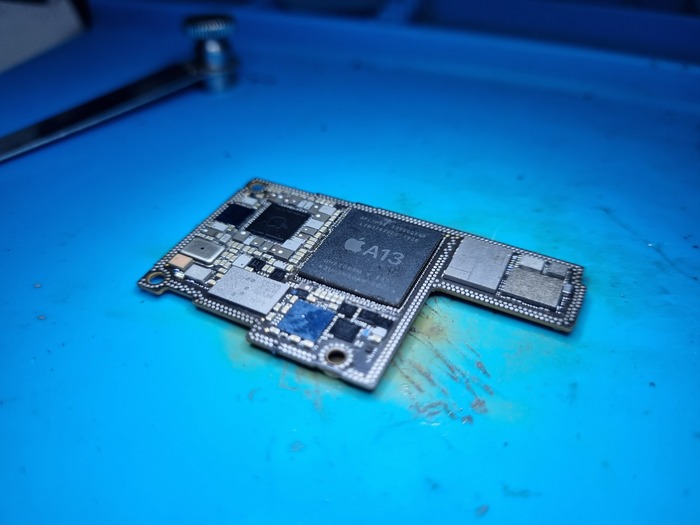

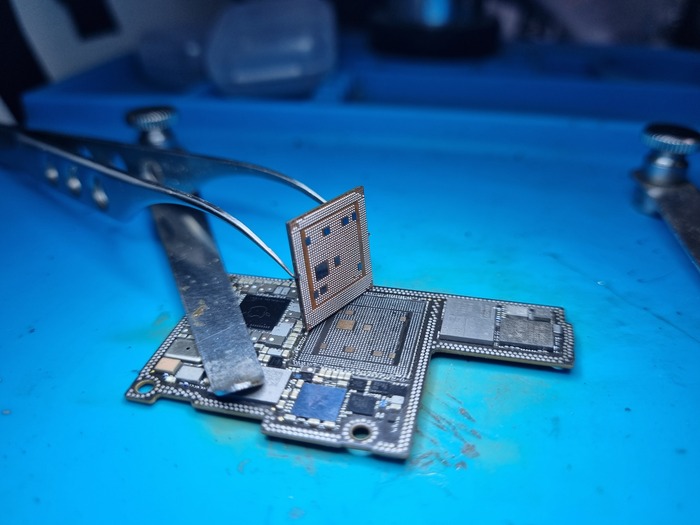

2. Проц на удивление не пострадал вообще. Есть пару отбитых пятаков, но они вообще не критичные

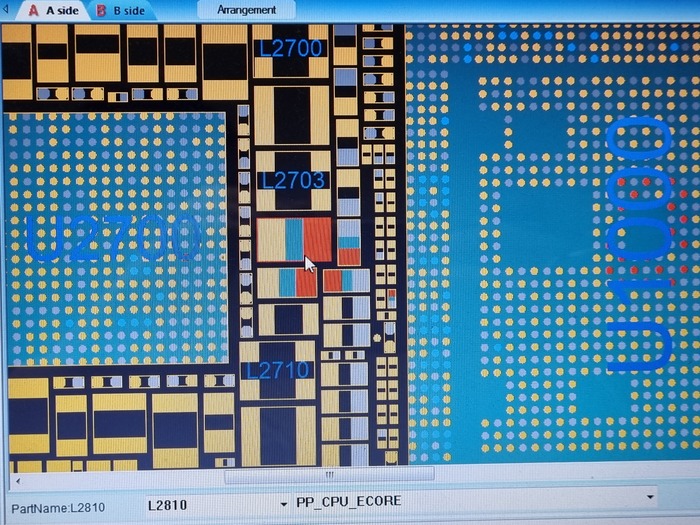

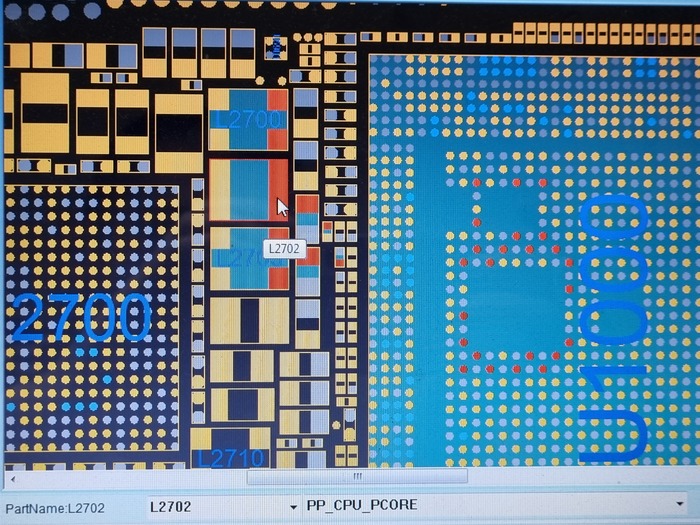

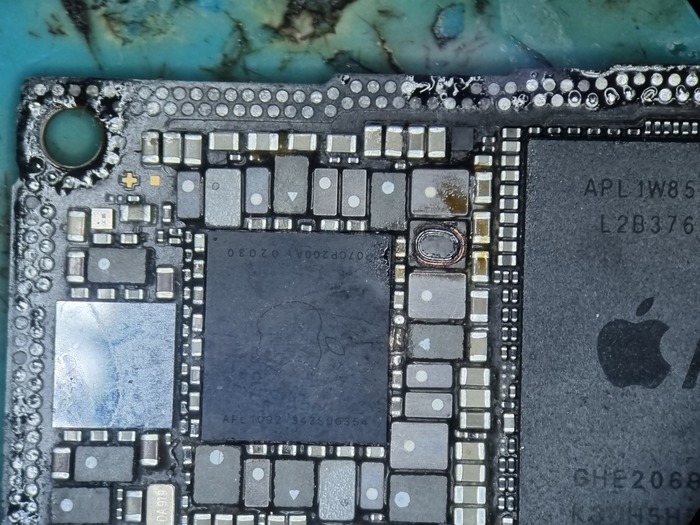

И последнее - чип арб. На 8 и 8+ он находится в микросборке индуктивностей

И вот она то и лопнула на треть.
Надо снять и сделать всего 3 замера)

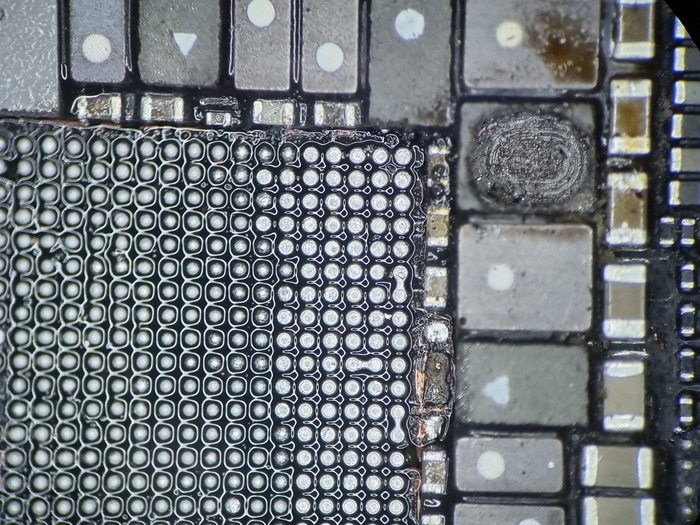

Знаете где находится маленькая стекляшка арб?

Сборка развалилась чётко рядом с ней.
А по замерам она живая)
Но понятное дело телефон не сможет запуститься без этой сборки и поэтому я сделаю небольшой колхоз, который покажу далее.
Так как смысла нет восстанавливать сеть, то модем переносить не буду, а для полноценного запуска с кнопки потребуется чип nfc, иначе телефон не сможет попасть в рабочий стол и после ввода код-пароля уйдёт в перезагрузку и потом потребуется его прошивать, а так как модем чуток пострадал, то прошивать не рекомендуется.

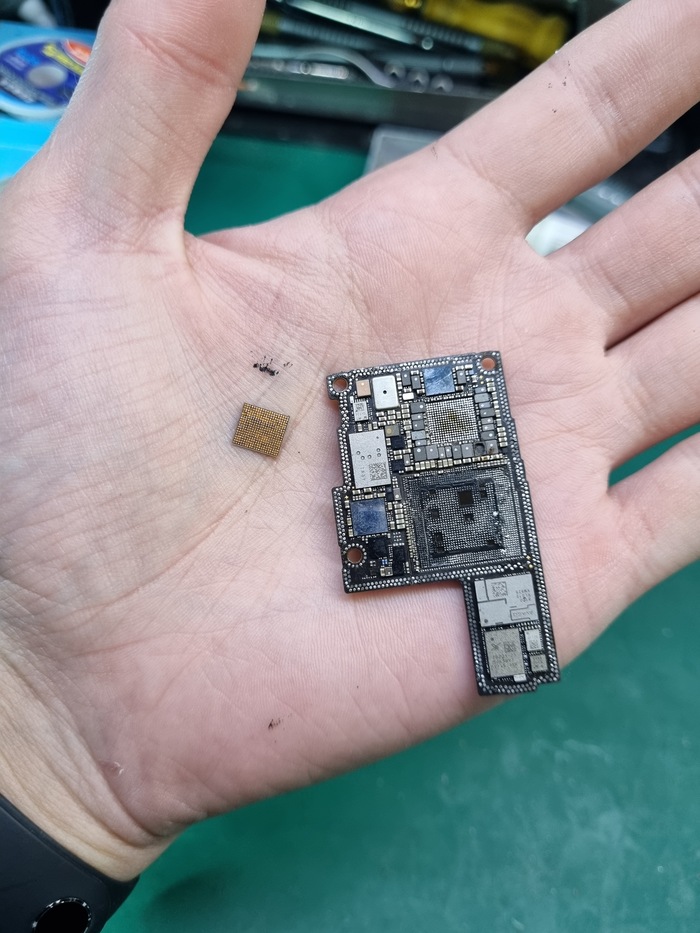

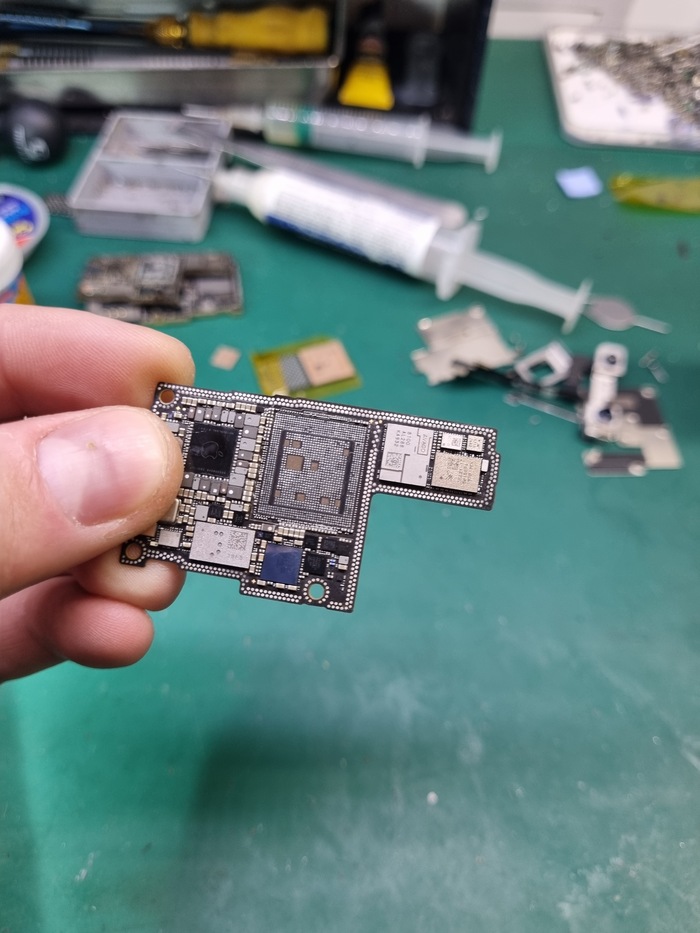

Перенос буду делать на подготовленную на ЧПУ станке плату

При снятии чипа нфс с донорской платы я не догрел его и оторвал часть контактов, но это не страшно, восстановил

Далее мне нужно оставить целую микросборку на донорской плате, но сделать так, что бы чип арб был родным.

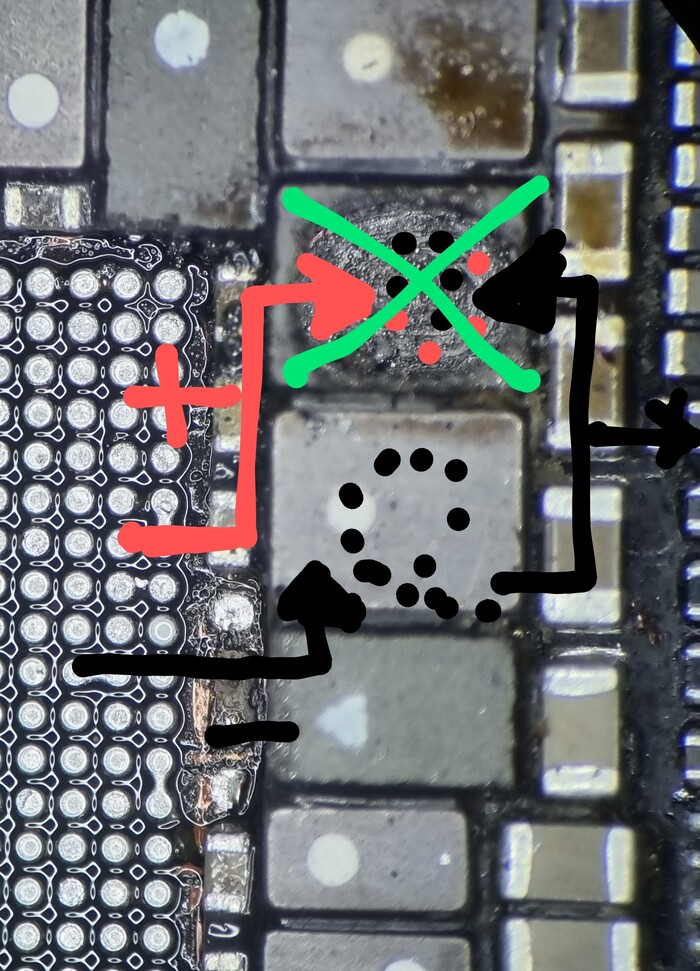

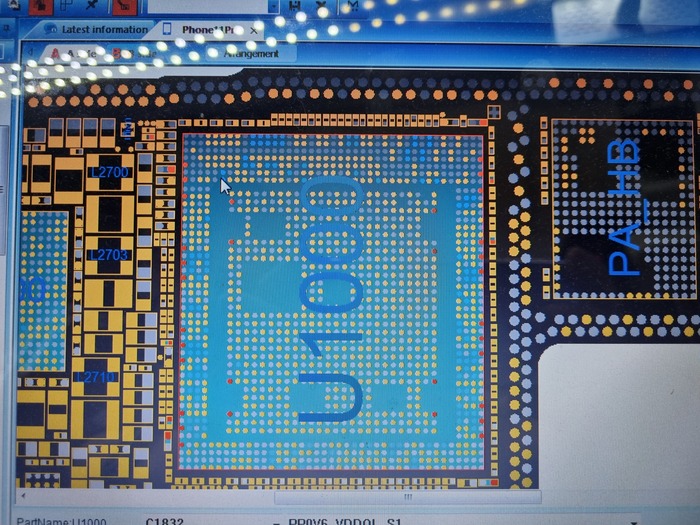

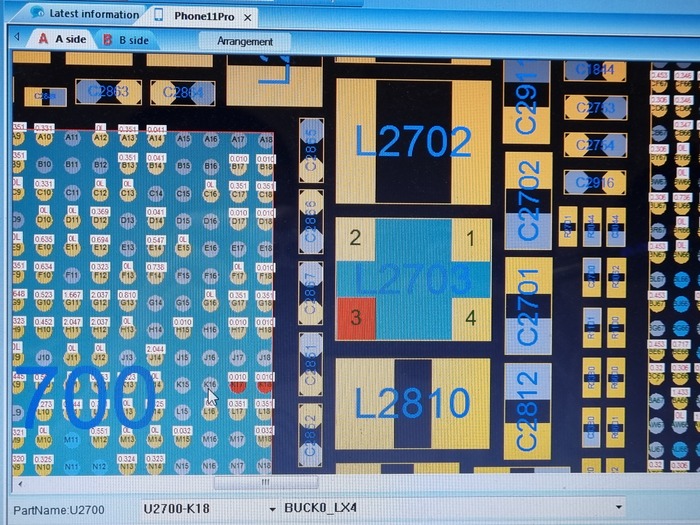

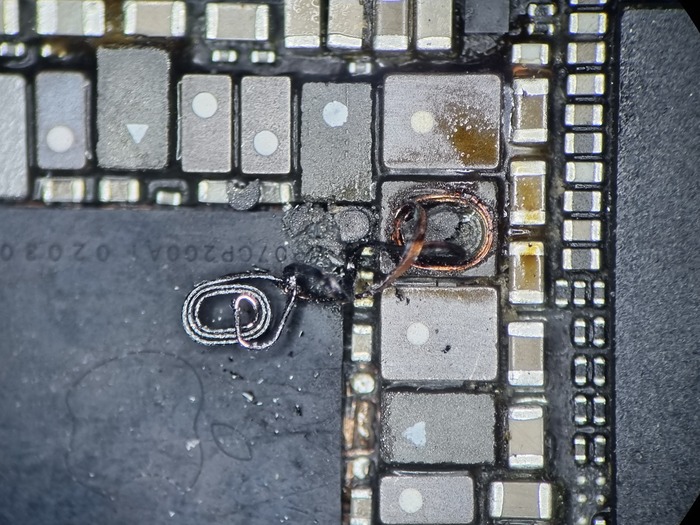

Для этого под процессором отрываю пятаки с шиной i2c4 и делаю из под него перемычки, а на самом процессоре делаю свободные проходы для этих проволочек

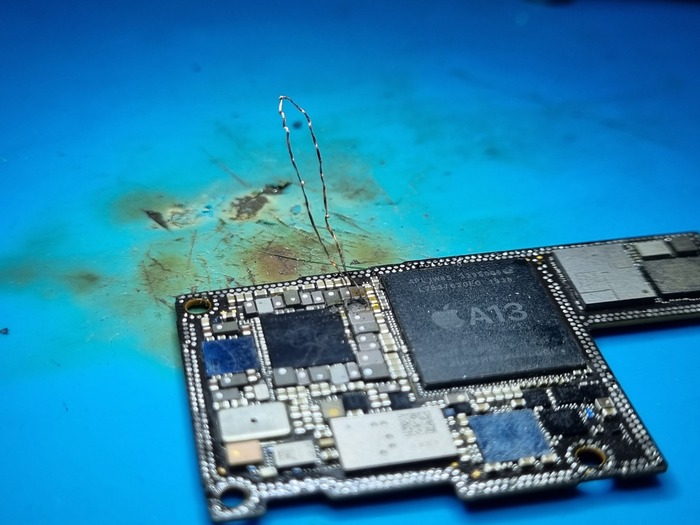

Диаметр этой проволоки, судя по этикетке от китайских инженеров, 0.008мм

Это меньше человеческого волоса, но работать с ней под микроскопом очень легко.

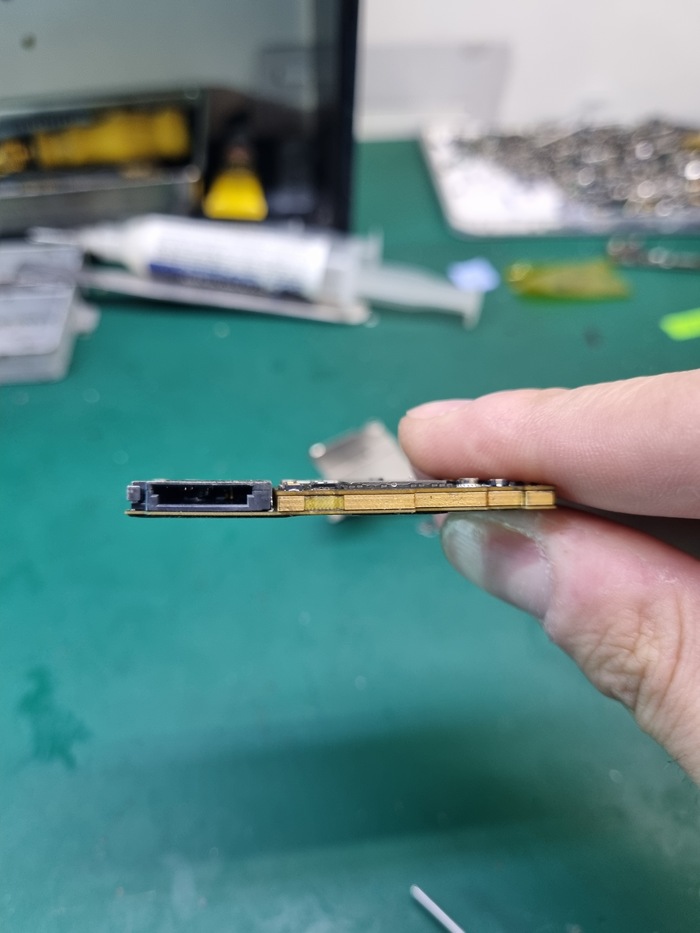

Делаю необходимые навесные дорожки и закрепляю микросборку на месте модема.

Со стороны это выглядит так:

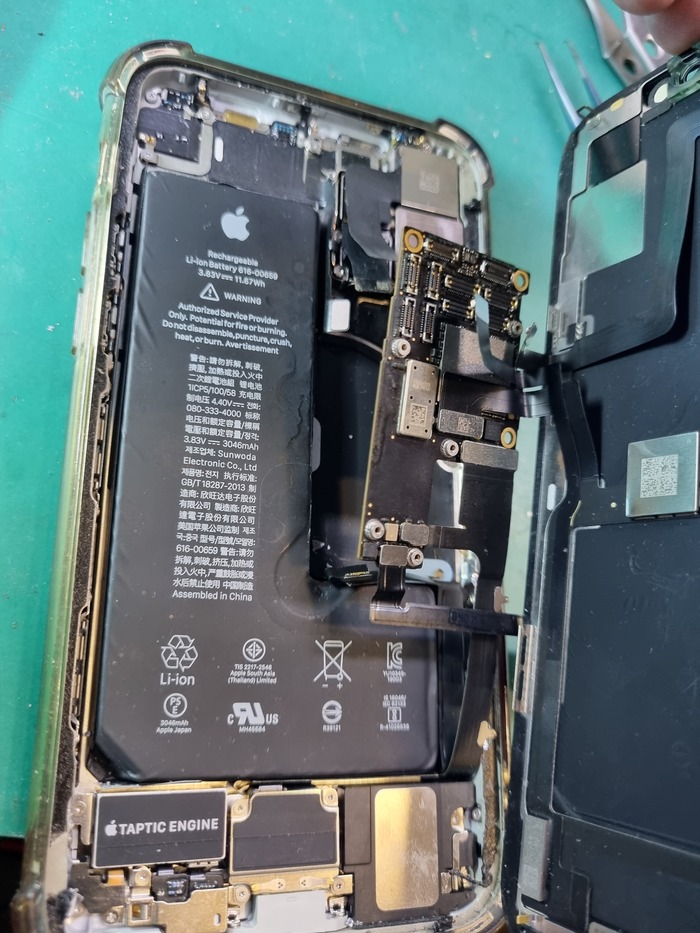

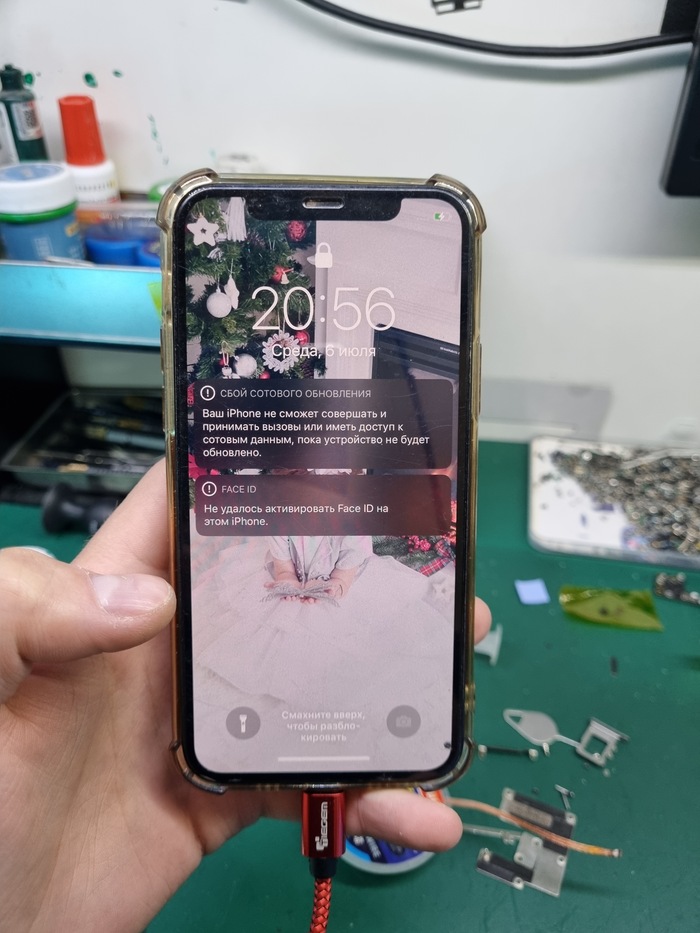

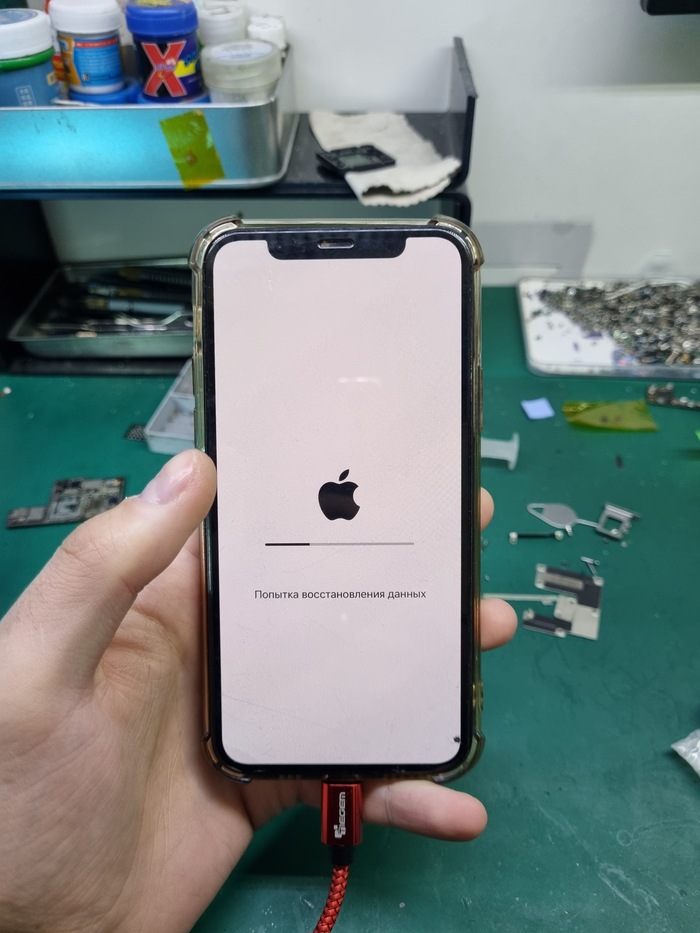

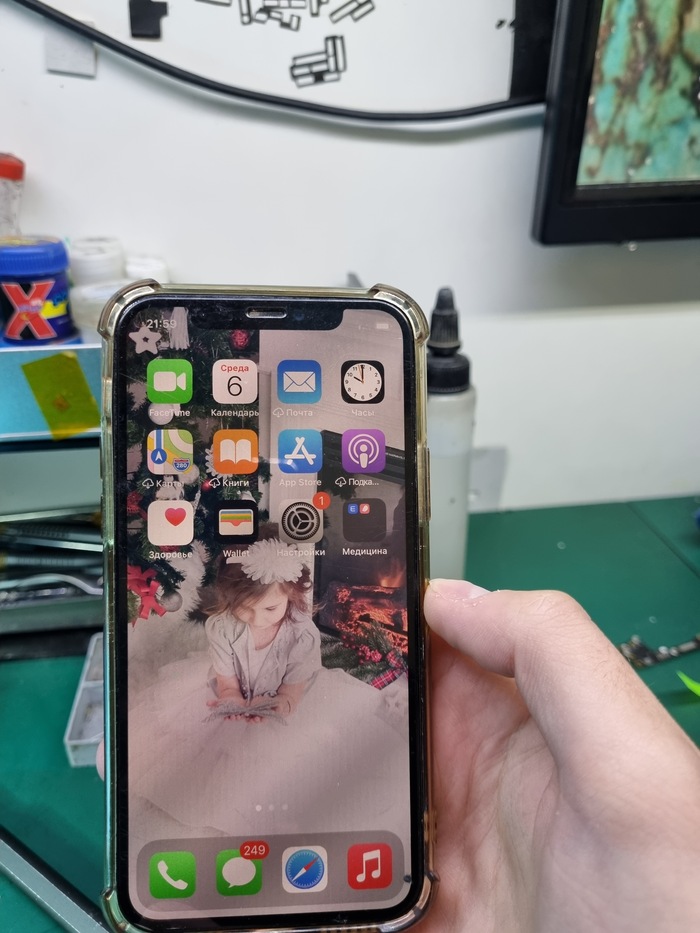

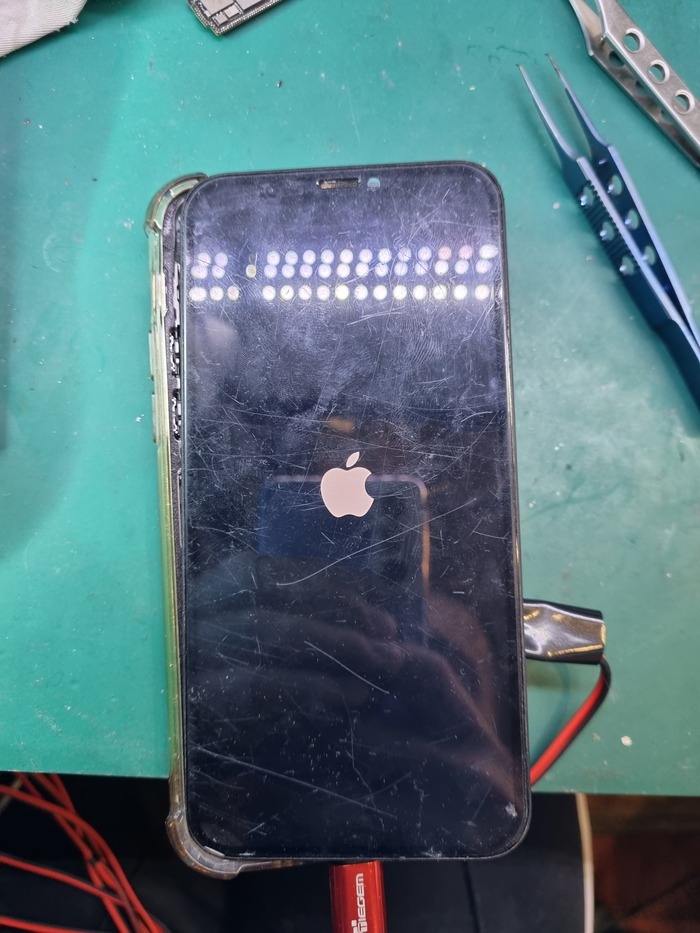

А далее запускаю с кнопки как и планировал

И делаю синхронизацию данных на комп

При этом спасено 48гб данных.
Очередной успешный ремонт отправляется мне в копилку.
И хорошо, что телефон нигде не побывал, как например не повезло этому айфону

Это 12 про макс, побывавший у мошейников, где за ремонт обьявили 65 тысяч, но потом сторговались до 40 косарей за данные, а когда телефон пролежал там пару месяцев без какого либо результата, то начали искать другие сервисы и наткнулись на меня.
Но забрать просто так телефон и предоплату 40к удалось не сразу, а после необходимых убеждений отдали в таком виде, правда украли чип памяти в отместку. Потом они успешно закрылись, сменили название за пару дней и открылись в рядом стоящем павильоне под другим именем, типа нам пох уже ничего не знаем.
Но после углубленной диагностики выяснилось, что модем тут треснул, а значит восстановление телефона без данных не имеет никакого смысла.
Только менять материнскую плату с ошибкой аккума, дисплея и камеры, так как они привязаны к процессору.
А если бы телефон попал ко мне, то я бы смог восстановить данные с очень большим шансом.
Поэтому держу планку)

Да, есть там парочка негативных отзывов, но они в основном по некачественным дисплеям, ибо ставишь копию, а от неё ждут качества выше оригинала. А, ну ещё лет 5 назад деду бритву не смог отремонтировать и пару отзывов от конкурентов xD
Гуглите отзывы ещё до сдачи в ремонт.
Это сэкономит Вам не только время и деньги, но ещё и нэрвы)

Задать вопрос по тотально раздробленным телефонам можно мне в личку, либо в тележку, а так же в запрещённую инсту. Либо тут по призыву @R.Fon

Увидимся)
