Напоминаю, мой телеграмм! Приятного чтения!
За основу берем такой вот двигатель, собственно они обычно на таких и строятся:

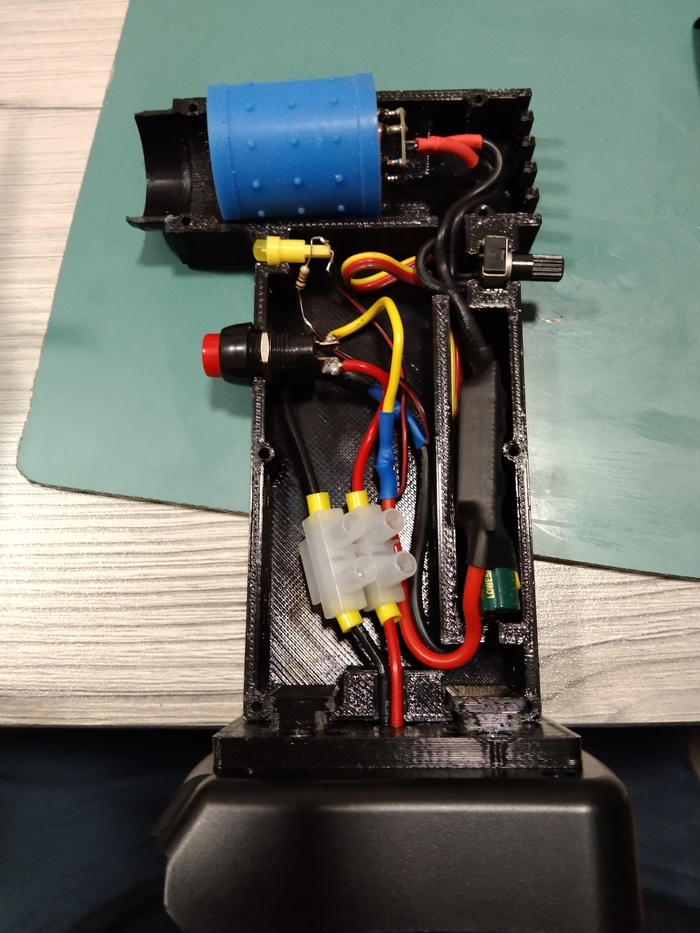

Контроллер был случайно убит) при испытаниях, так что пришлось купить другой, посолиднее:
Изначально идея была в том, чтобы собрать аппарат, в который можно вставить аккумулятор от своего шуруповерта (свой так сказать... однобазник). Плюсы очевидны:
не надо следить, чтобы аккум был заряжен (у шурика он всегда под присмотром). Если не пользуешься - сними аккум и брось аппарат на полку на неопределенное время;
сам аккум не какой-то китайский совсем, пожароопасный и непонятный;
хорошая емкость, родная отдельная зарядка;
он имеется (в наличие 2х штук).
Т.к. шурик - бош, покупаем адаптер:

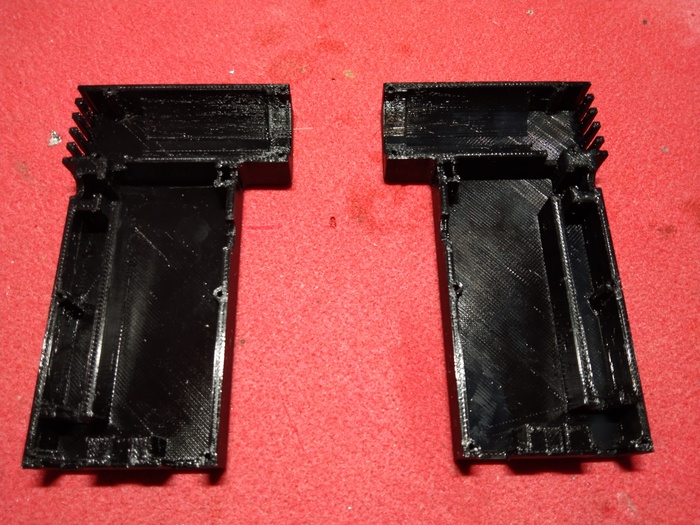

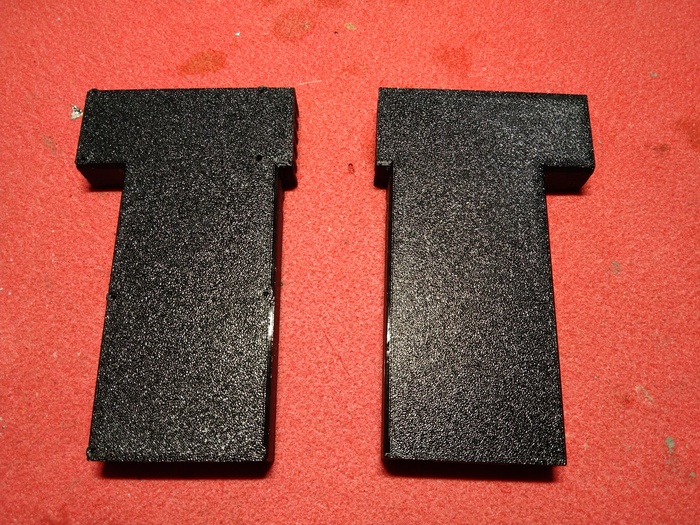

Проектируем корпус, разрезаем его в слайсере на 2 части и печатаем:

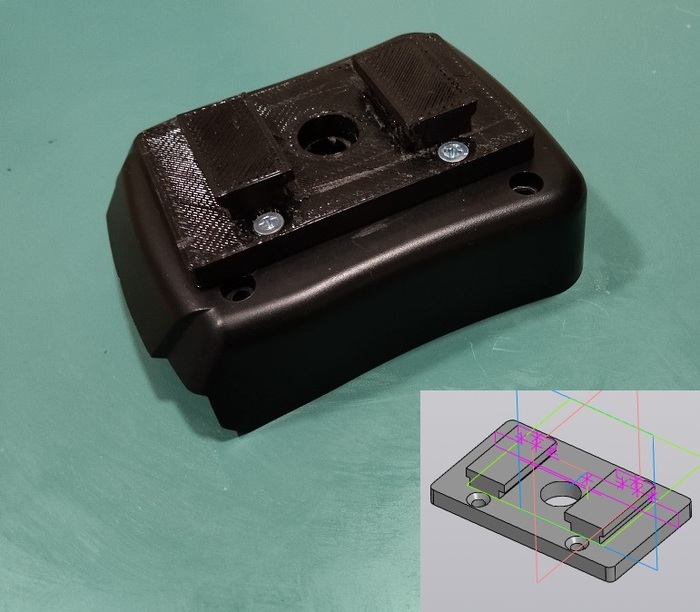

Чтобы нормально закрепить адаптер для аккума на корпусе из 2х половинок печатаем переходник:

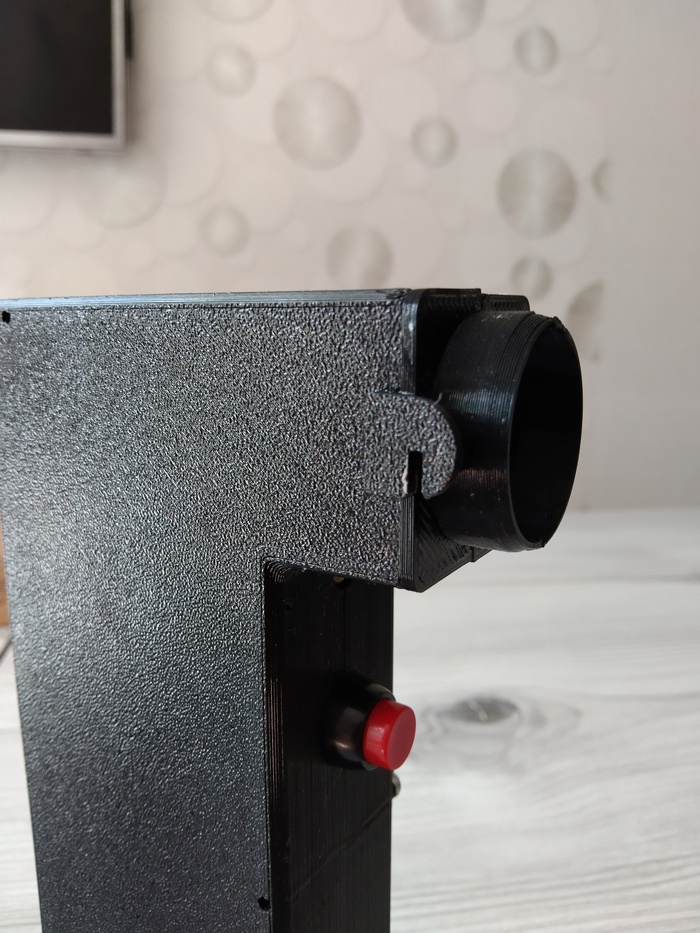

Так же печатаем и клеим защелки для насадок. Первоначально идея был попробовать цеплять туда насадки разного диаметра.

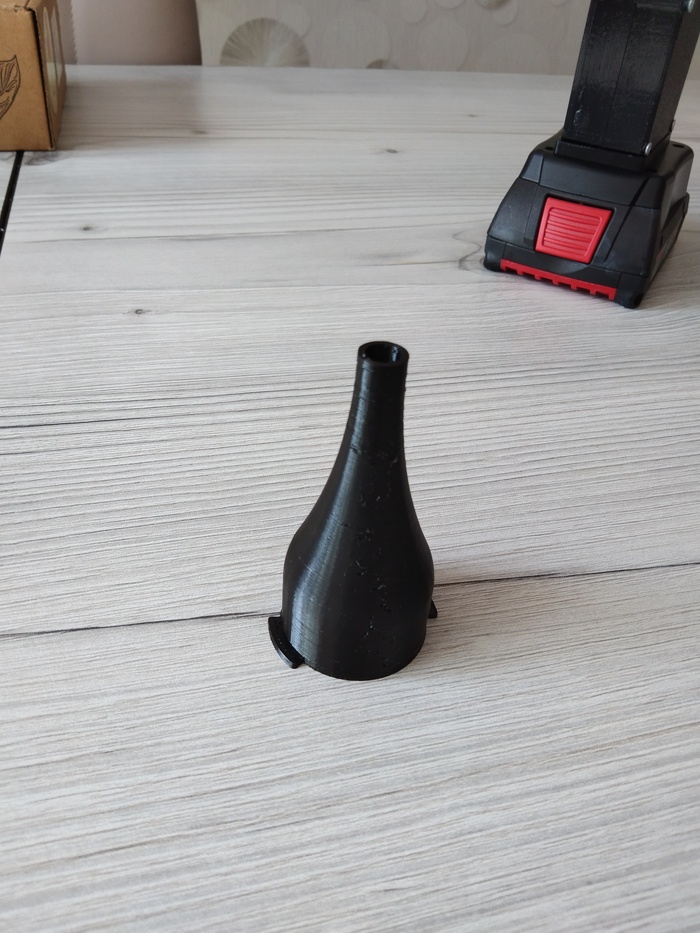

Напечатал такую, но при любом уменьшении диаметра двигатель начинает моментально греться. Интересно как это сделано у покупных? Да видимо никак, просто он там тоже греется.

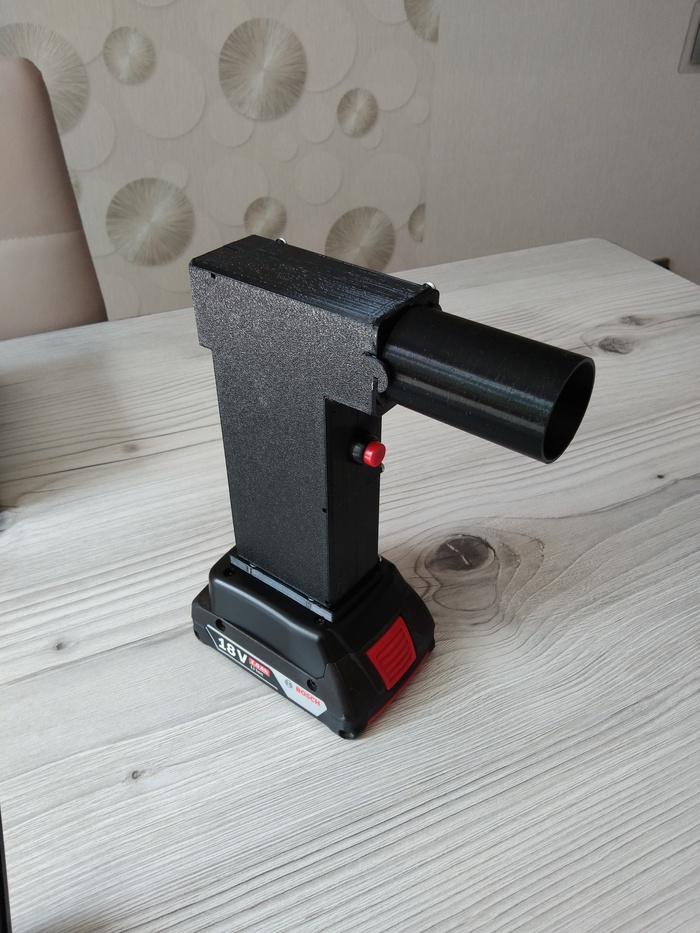

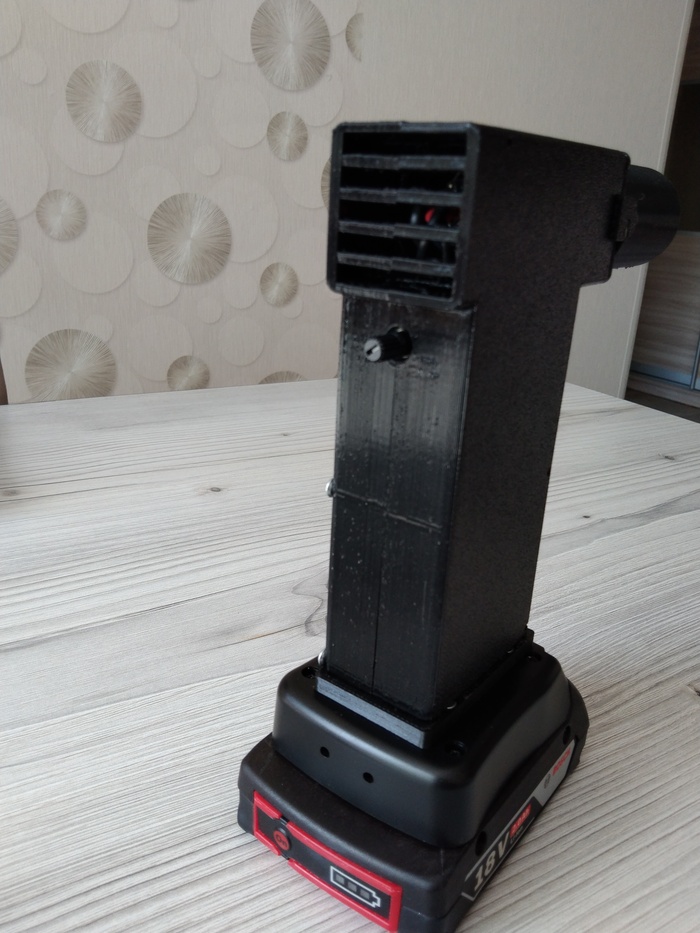

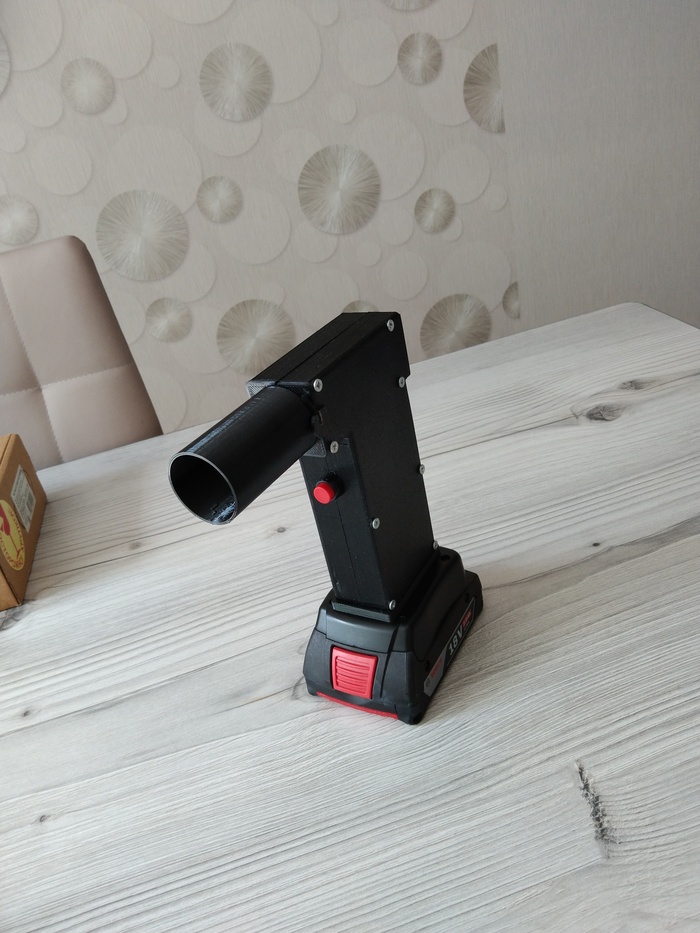

Готово. Дует хорошо. Орет, как самолет.
Итого:
продувать от пыли - самое то;
раздувать мангал - отлично (главное убавить обороты);
еще стружку убодно сдувать (металлическую в том числе).
Модели для печати:
Если кому надо, вот на Али, на Яндекс Маркете
Подписывайтесь на наше сообщество на Пикабу Стройка. Интересные решения
Мне кажется многих утомляет читать кучу текста с картинками и гифками, так что попробую в этот раз сразу закинуть видео с короткой демонстрацией основных возможностей, а ниже если кому-то станет интересно, можно будет почитать подробности и инструкцию по самостоятельной сборке подобного устройства.
Продаётся вот в такой коробке с поролоновыми вставками, так что даже при падении критичных повреждений корпуса быть не должно. Обычно в таких поставляют оптические прицелы.
Корпус отлично лежит в руке и весит чуть больше 200 грамм, длина корпуса втрое меньше, чем у среднестатистического пикабушника, толщина примерно такая же, так что в руке лежит удобно.
Переднее сопло фиксируется на мощном магните, заднее прижимается на направляющих, имеется мягкое колечко. Подразумевается возможность использование не только на наддув, но и на откачивание воздуха, например, из вакуумных пакетов с вещами, либо быстрого складывания лодок, матрасов и прочего.
Сзади виднеется крыльчатка с кучей лопастей, благодаря этому создается поток высокой плотности, а за счет высоких оборотов еще и разгоняет его хорошо.
Корпус напечатан и сделано это качественно, не пожалели время и слои сделали очень тонкими, только в некоторых местах нависающие бросаются в глаза. В моём случае модель имеет регулировку оборотов, а кнопка активирует максимальные. Без крутилки стоит чуть дешевле.
Питается от двух литиевых аккумуляторов типоразмера 18650, под которыми находится плата зарядки с балансировкой, это хорошо.
После того как устройство полностью село, потребовалось около 24Втч для полного заряда, а значит ёмкость каждого элемента в районе 3Ач. Кстати, имеется поддержка быстрой зарядки, процесс занимает 40 минут.
Одна минута непрерывной работы сжирает порядка 5Втч или 1/5 ёмкости. Но за 5 минут можно многое успеть: очистка одного системного блока занимает 30-40 секунд, пакет 60 литров надувается за 2-3 секунды, а это 1.2 кубометра в минуту.
Интересная особенность: чем выше обороты двигателя, тем меньше внутренний нагрев. Всё благодаря правильно расположенным вентиляционным отверстиям(всего их 5 штук), через которые под давлением выходит избыточный воздух, обдувая электронные компоненты. На первом снимке мощность выше половины, на втором максимальная, на третьем видно направление потоков тёплого воздуха.
Насколько я знаю, из доступных китайских магазинов, оригинальный Amnvolt продается только в BangGood и с купоном BGd40b5a Pro версия стоит в районе 4500 рублей.
Так же нашел в Aliexpress, продажей занимаются Drillpro, так что может не подделка, стоит примерно столько же.
Ну и самый дешевый лот без названия, отзывов и нормального рейтинга продавца, обещанной ёмкостью аккумуляторов 8000мАч всего за 3600 рублей. Тут кот в мешке, брать можно на свой страх и риск.
Стоимость будет варьироваться в зависимости от наличия в мастерской нужных компонентов и прямых рук. Для начала покупаем основу, за 2600 рублей получаем уже перемотанный на постоянное напряжение двигатель, контроллер и регулятор оборотов.
Чтобы питать всё это дело, понадобятся два аккумулятора и тут всё немного сложнее. Ссылка по которой я последний раз покупал проверенные, уже не работает, так что остается выбирать между парой за 600 рублей, где обещают внутреннее сопротивление ниже 20мОм, но среди 1000+ отзывов нет ни одного с нормальной проверкой. Либо отдать 1400 рублей магазину, который обещает меньше 10мОм. Чем меньше внутреннее сопротивление, тем выше токоотдача, соответственно меньше просадка напряжения под нагрузкой и выше автономность при одинаковой ёмкости.
Элементы питания рано или поздно сядут и их придется заряжать. В этом нам поможет плата зарядки, но она "тупая", поэтому придется докупить плату балансировки, которая будет следить, чтобы не было разброса напряжения и аккумуляторы не померли раньше времени.
Ну и корпус. Тут так же есть несколько вариантов, некоторые совсем бюджетные, например, как предложили в одном из отзывов к комплекту двигателя:
Если есть 3д принтер, можно попробовать найти бесплатные модели. Добрые люди подкинули ссылку на одну, она конечно выглядит иначе, но зато даром, за что автору большое спасибо. Ну и да, она под 3 аккумулятора, контроллер их нормально переварит, просто плату зарядки и балансировки другие придется подобрать.
Любители красоты за 800-1000 рублей могут купить красивую модель, их в сети много.
Итого получается 2600+600+150+100=3450 рублей с бесплатным корпусом и недорогими аккумуляторами. Выходит дешевле, но возни больше, ну и желательно иметь прямые руки, чтобы не сломать ничего в процессе сборки.
