В феврале этого года был закончен и официально открыт мой первый проект в этой сфере – новый дом для слонов (далее, Elefantenhaus) аугсбургского зоопарка, Бавария. Я уже писала ранее посты о значимых слоновьих проектах в Цюрихе и Базеле в Швейцарии, но это первый проект, где я принимала непосредственное участие, а не только была наблюдателем. Несмотря на то, что основная часть моей работы пришлась на рабочую стадию и в предпроектной и планировочной фазе я не участвовала, этот проект есть и останется весомым и одним из самых любимых в моей профессиональной деятельности.

На данный момент, в аугсбургском зоопарке проживают две пожилые азиатские слонихи и зоопарк не имеет разрешения заниматься размножением этих животных. Это значит, что несмотря на новые просторные пространства для животных, в зоопарке пока что не появятся самец и новые маленькие слоники, хотя это был бы выигрыш для такого зоопарка как аугсбургский. В ближайшие недели планируется переезд двух пожилых дам из старого дома в новый. В силу их возраста, им потребуется время, чтобы побороть страх перед новым жилищем и привыкнуть к новым правилам.

В связи с поэтапным внедрением новых европейских требований к содержанию слонов во все зоопарки Германии, новое здание спроектировано с учетом protected contact (защищенный контакт). Это значит, сотрудник парка, ухаживающий за животными теперь всегда будет отгорожен решеткой и не должен находиться в прямом контакте с животным. После того, как обе пожилые слонихи освоятся и почувствуют себя полноправными хозяйками жилища, к ним переедут еще несколько особей из Берлина, там тоже в дальнейшем планируется новое строительство.

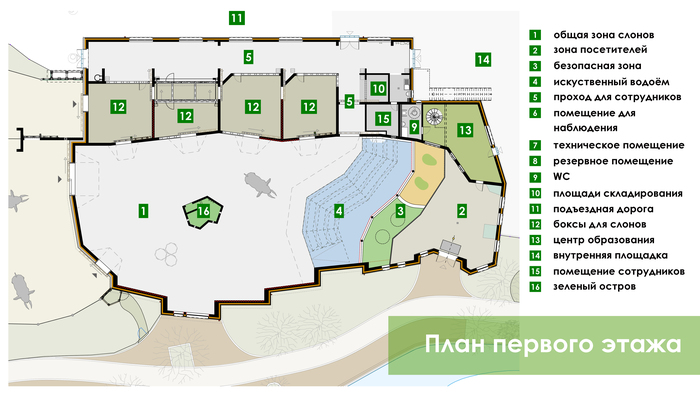

При планировании Elefantenhaus, в качестве исходных данных, принимался расчет площадей для содержания стада из 4 взрослых плюс 1-2 молодых животных. Таким образом, были запланированы 4 отдельных бокса площадью около 50 квадратных метров, а также просторное внутренне помещение около 600 квадратных метров с песчаным покрытием и искусственным водоемом.

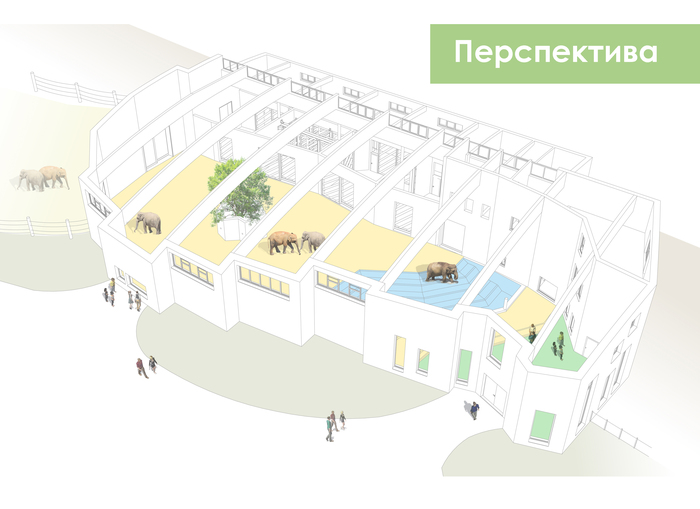

Из-за особенностей участка, спроектированное здание имеет ярко-выраженную вытянутую в северном направлении форму. Это создавало определенную трудность для «презентации» животных зрителю: животное может уйти в глубь помещения, откуда его плохо видно. Поэтому дополнительно было предусмотрено смотровое окно в северной части, позволяющее заглянуть в глубину здания. А для того, чтобы убрать впечатление, что вы находитесь в спортивном зале, и придать зданию игровую или «природную» форму, железобетонные стены в плане имеют зубчатую форму. Для каждой стены, для планов опалубки и армирования, пришлось начертить детальную развертку с высотными отметками, из-за скругления крыши провозилась n-ное количество часов.

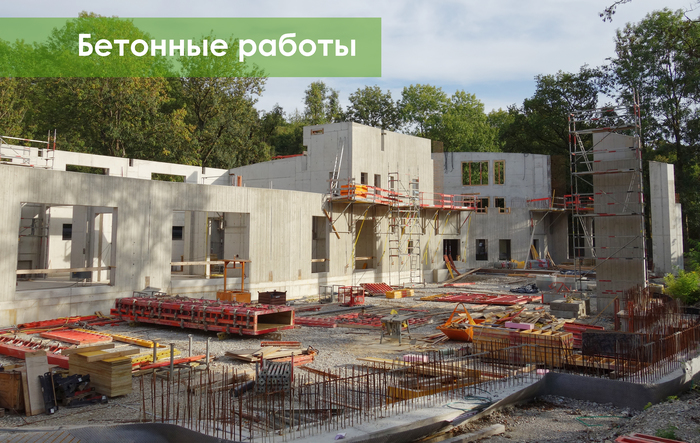

Фото с процесса выполнения бетонных работ.

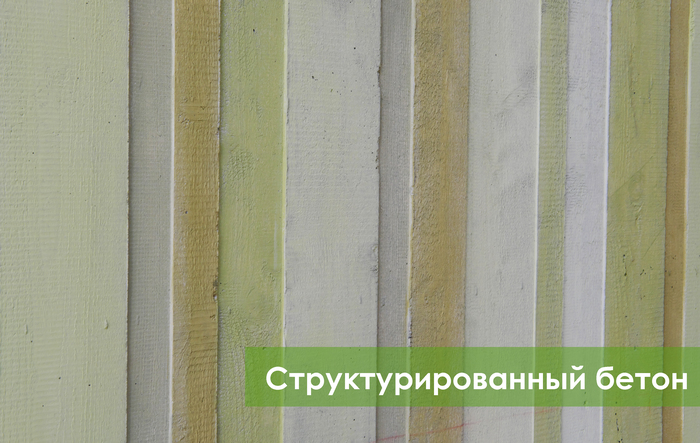

Из-за функциональной особенности помещения, внутренние стены помещений, где содержатся животные не отделываются, а оставляются бетонные поверхности. Это условие установило определенные требования к качеству поверхности и внешнему виду бетона. Чтобы стены не были совсем скучными и серыми, был предусмотрен структурированный под дерево бетон. Он выполняется за счет применения вместо обычной ламинированной опалубки деревянных досок разной ширины. В дальнейшем его просто покрасили в неброские зелено-желтые натуральные оттенки.

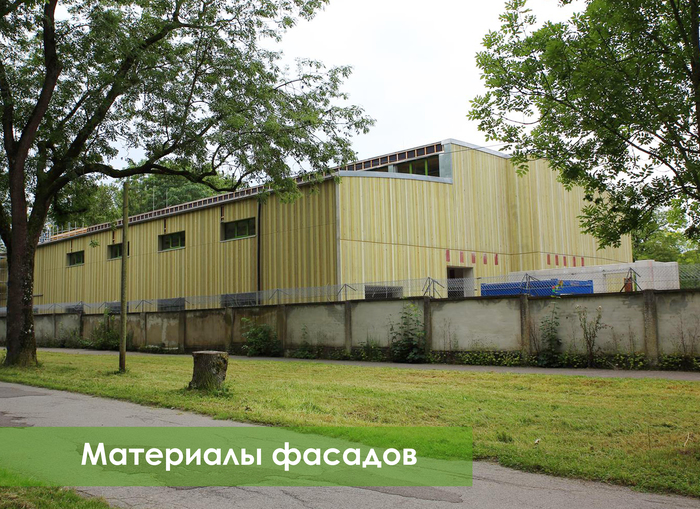

Такое решение было применено везде, где непосредственно перемещаются животные в зоне наблюдения посетителями. На северной стене – примыкание здания к наружному вольеру и в общем помещении слонов. Отдельные боксы, а также технические и вспомогательные помещения выполнены с гладкими стенами. Наружные фасады здания вдоль основной дорожки посетителей отделаны уже настоящем деревом и покрашены в те же цвета, что и бетон. Издали поверхности практически не отличимы. На фото ниже: справа от угла – бетонная поверхность, слева – деревянный фасад.

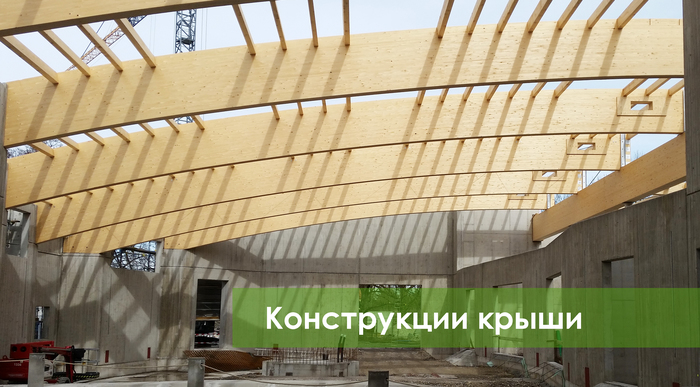

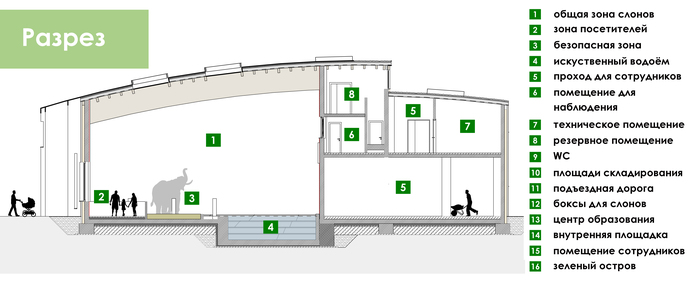

Еще одна особенная конструкция в здании – крыша. Она опирается на клееные деревянные балки, пролетом до 27 метров без опирания на дополнительные колонны. Общий пирог крыши достаточной тяжелый, так как предусмотрено озеленение, потому высота балок в сечении 160 см. Здесь тоже шла настоящая война внутрянщиками, которым непременно нужно было прорезать в балках кучу отверстий под коммуникации.

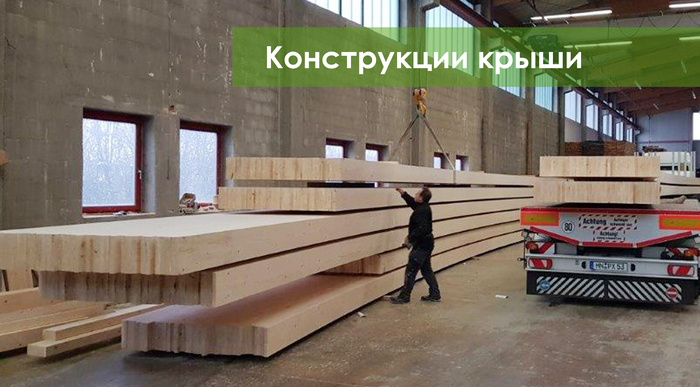

Рядом стоящий человек помогает оценить масштаб конструкций. А ниже уже смонтированные.

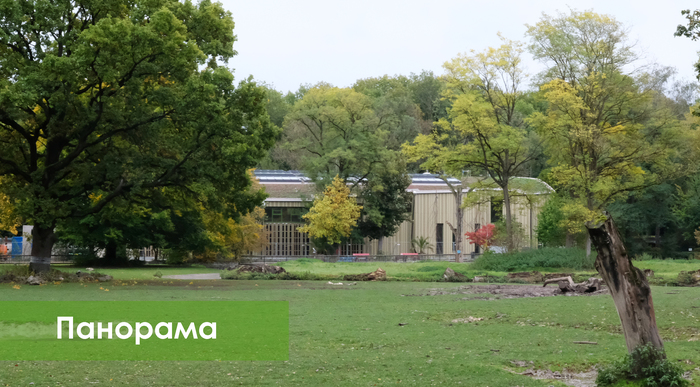

С появлением первой зелени на крыше, стало возможным оценить, насколько хорошо здание вписывается в ландшафт.

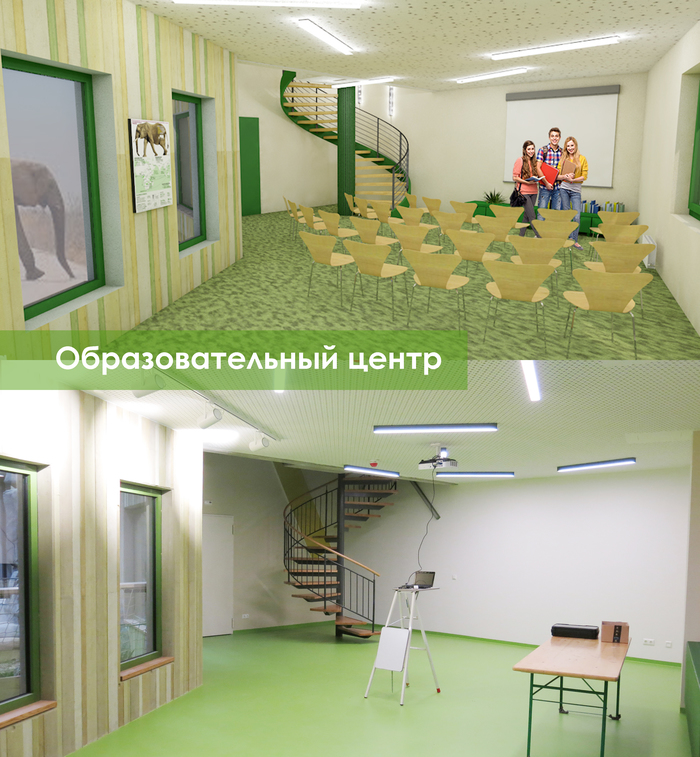

Для проведения просветительской работы, школьных занятий и выставок в здании запланирован образовательный центр «Зеленая классная комната». На фото ниже 3D-модель и почти законченное помещение в реальности.

Для гибкого перемещения и, при необходимости, разделения слонов, все боксы связаны между собой и с общим помещением. В зависимости от ситуации, может быть открыта та или иная решетка заграждения. Все они управляются сотрудниками с безопасного расстояния посредством тросов и имеют двойную систему защиты.

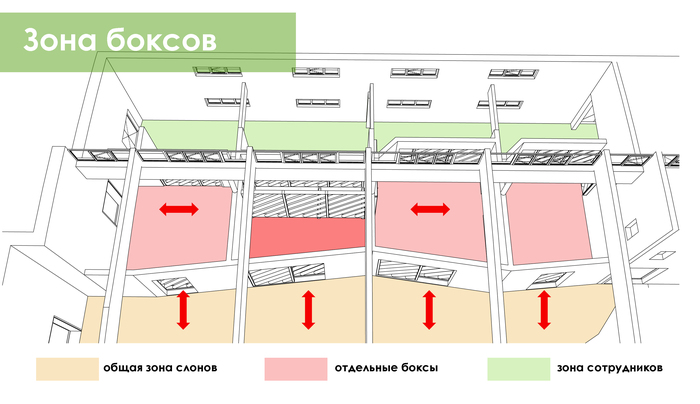

Возможность перемещения слонов показана стрелками, а более ярким красным выделен бокс имеющий цвангштанд (Zwangstand от нем. "Zwang" - принуждение, "Stand" - положение). Он ограничен одной подвижной и одной неподвижной решеткой, и нужен для того, чтобы зажать между ними слона, например, на случай медицинских операций, так как если слон неудачно упадет, он может раздавить свои внутренние органы и это будет стоить ему жизни. Конечно, по мере возможности, таких крайних мер стараются избегать, ежедневно дрессируя слонов. Например, их учат по команде тренера протягивать ухо сквозь решетку для забора крови, или поднимать ногу для ухода за ступнями.

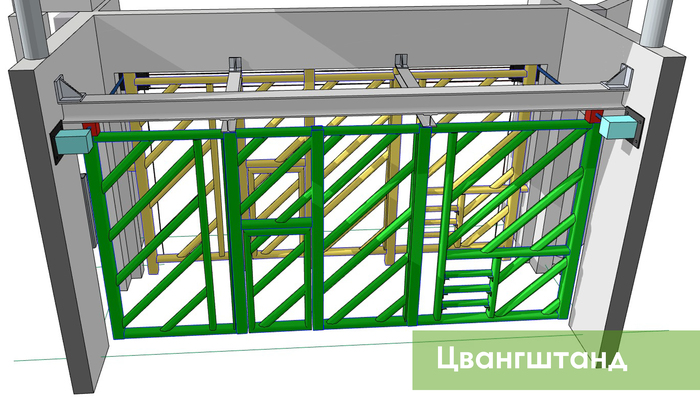

Так выглядела конструкция цвангштанда на этапе проектирования. Желтая часть – неподвижная, зеленая – подвижная, «зажимающая». Трудно сказать сколько сил и времени я потратила на проработку и детализацию всех металлоконструкции в этом проекте...

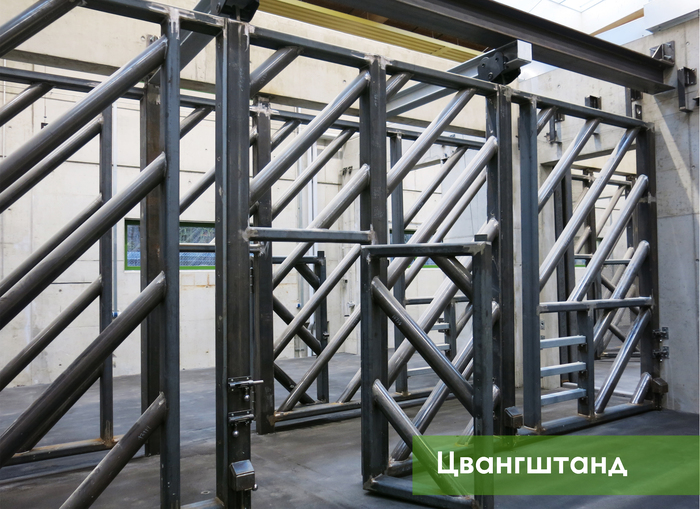

А так выглядит в реальности. На компьютере и на бумаге очень сложно оценить масштаб, но на самом деле они просто огроменные.

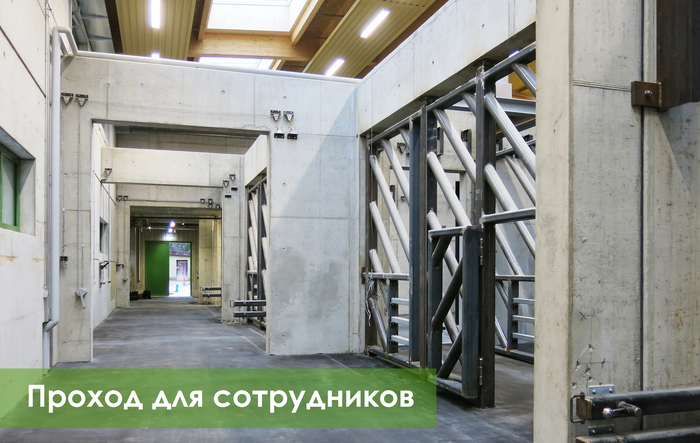

На фото ниже - зона, где передвигаются сотрудники зоопарка. Важно обеспечение дистанции вне досягаемости хобота слона. При необходимости может проехать так же небольшой погрузчик.

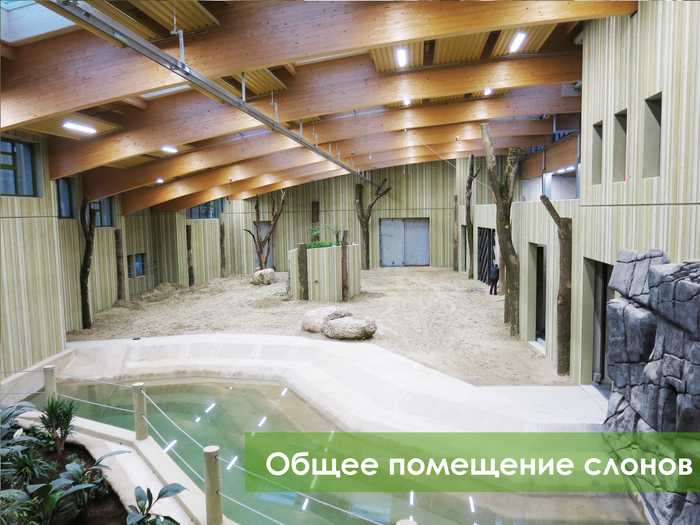

А здесь уже практически законченный вид внутренних помещений. С озеленением смотрится куда живее. На потолке видны тепловые панели, так как приборы отопления нельзя было размещать в зоне досягаемости животных. Шина посредине – система опрыскивания. Подобное применяется на ипподромах, для того чтобы не поднималась пыль, еще одно инновационное решение для данного зоопарка. Зеленый остров в центре – небольшой склад для корма, в стенах предусмотренный отверстия откуда слон может достать хоботом еду, туда же подведены поилки.

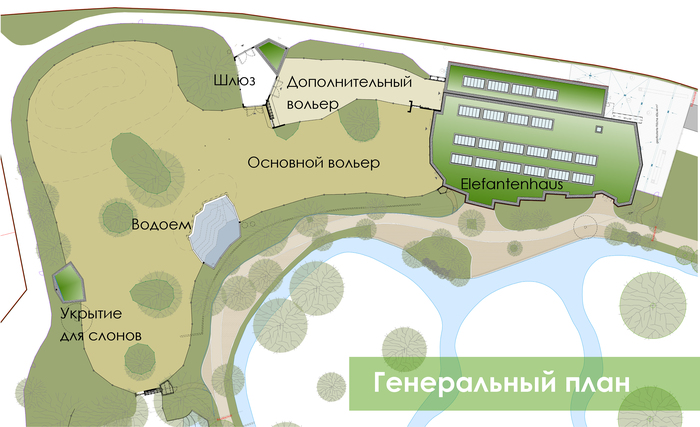

С северного фасада к зданию примыкает наружный вольер площадью около 5000 квадратных метров, включающий в себя небольшой скрытый вольер, предусмотренный на случай разделения животных по той или иной причине. На наружной территории расположен еще один искусственный водоем, небольшое укрытие, где слоны могут спрятаться от жары или дождя, а также шлюз для транспортной координации корма, свежего песка или животных.

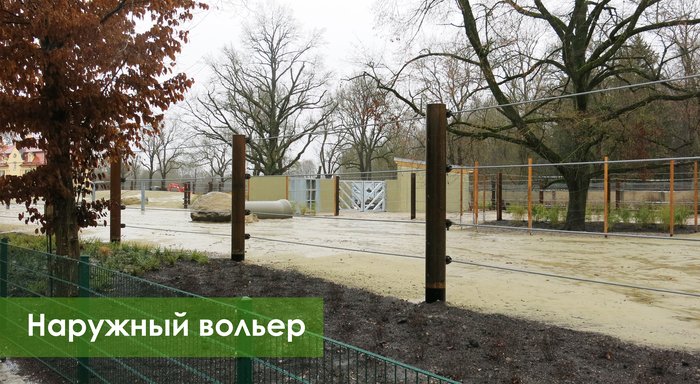

Пока не закончены работы по озеленению, которые будут проводиться еще в течении месяца, а также пока вся посаженная зелень не прижилась и не начала буйствовать, наружный вольер выглядит непрезентабельно. Зато хорошо видны конструкции ограждений из стали, с проведенным между ними электрическим забором. Так как применение сухих рвов больше не разрешено при проектировании вольеров для слонов, этот забор – единственное, что отделяет слона от назойливого посетителя, желающего покормить зверюшку чем-то нездоровым.

В общем, я даже не начала рассказывать в деталях, а уже столько много текста, поэтому буду закругляться. Надеемся, что вирус поскорей отступит и зоопарк будет снова доступен для посещения, к тому времени слоны должны уже переехать в новый дом и он не будет казаться таким необжитым, как на моих фотографиях.

А пока, всего доброго, оставайтесь здоровы и не скучайте на карантине.
