Возможный АЗ Т-14
Возможная кинематическая схема АЗ Т-14 Армата
Возможная кинематическая схема АЗ Т-14 Армата
Просто Т-14 от Звезды в 1/72. Из коробки, с Афганитом от "Арматы" (магазина в данном случае). Покраска аэрографом звездовскими красками. Немножко грязи Вилдер и тамиевской пудреницы.
Ну и "бонус" с Т-50 пятилетней давности)
Модель от звезды в 1/35 масштабе.
Грунт использовал алкидный kudo, сделал прешейдинг, краска мастер акрил, tamiya. Эффекты- смывка, пигменты. Если, что то интересует подробнее, пишите, расскажу )) Кстати модель продается. Заинтересовавшимся, пишите.
наткнулся на просторах интернета на такую рекламу
Думаю, хренасе их на клепали, что уже туристов катают, а потом пригляделся к фото, если что так выглядит Армата :
а так выглядит "армата"
Интересный бизнес конечно ребята делают, но 13 к за билет, чет дорого.
МОСКВА, 15 ноя — РИА Новости. Российский танк "Армата", вероятно, обладает лучшей выживаемостью, защитой и маневренностью по сравнению с израильской "Меркавой", однако, скорее всего, уступает ей с точки зрения совершенства аппаратуры и способности экипажа следить за окружающей обстановкой, пишет американский портал The National Interest.
По словам автора материала, в процессе испытаний новейшего вооружения Россия вполне может отправить танки Т-14 в Сирию, поэтому он моделирует ситуацию, при которой может произойти боестолкновение между "Арматой" и "Меркавой".
По сравнению с основным боевым танком Израиля у Т-14, возможно, более продвинутая в некоторых отношениях современная система защиты, к тому же необитаемая башня. При этом российский танк отличает превосходная подвижность, что делает его быстрее и маневреннее относительно "огромной израильской машины", пишет The National Interest.
Кроме того, с учетом активных систем защиты, динамической и пассивной многослойной брони "Армата", вероятно, сможет обеспечить лучшую выживаемость экипажа по сравнению с "Меркавой", которая, в свою очередь, более живучая боевая машина, чем немецкий Leopard 2 или американский M1 Abrams, указывает портал.
По мнению автора материала, израильский танк почти наверняка сохранит преимущество над Т-14 с точки зрения совершенства аппаратуры и возможностей экипажа отслеживать боевую обстановку. Однако, отмечает автор, новейшие системы наблюдения не менее уязвимы для вражеского огня, чем старые оптические приборы, так что эта проблема актуальна для любых танков.
Необитаемую башню автор считает одним из недостатков "Арматы", так как, по его словам, командир машины ограничен в возможностях наблюдать за окружающей обстановкой. Эту проблему можно было бы решить за счет системы виртуального обзора, наподобие израильской Iron Vision. На нынешних версиях "Арматы" такая технология не применяется, уверен автор материала, однако может в конечном итоге появиться.

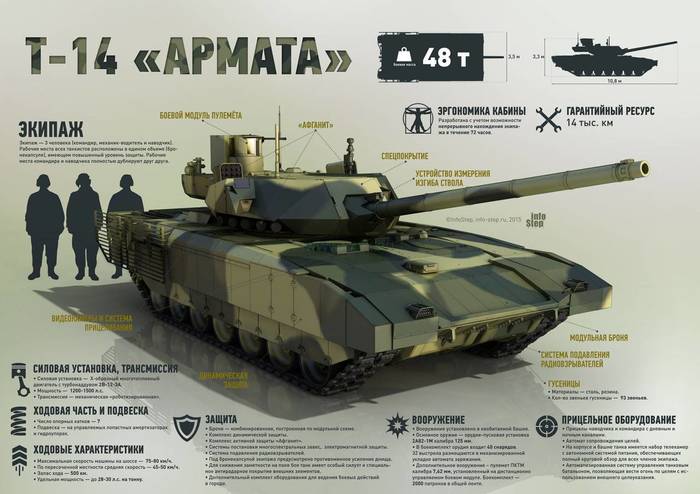

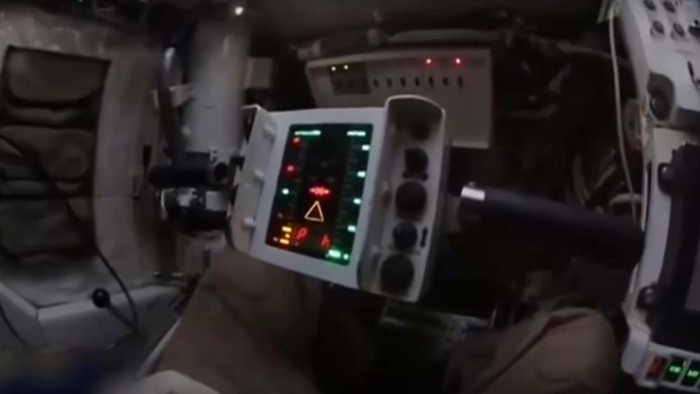

Основной боевой танк Т-14 "Армата" — единственный в мире танк третьего послевоенного поколения. Работы по его созданию были открыты в 2010 году. Танк оснащен 125-миллиметровой гладкоствольной пушкой 2А82 (с возможностью установки 152-миллиметровой 2А83) с дистанционным полностью цифровым управлением.
За мощной лобовой броней находится изолированная бронекапсула с экипажем, которая дает танкистам возможность остаться в живых даже при прямом попадании в башню и возгорании боекомплекта. Танк может выдержать лобовое попадание большинства современных и перспективных типов противотанковых снарядов и ракет.
Ист.
Один из самых необычных и принципиально новых проектов в истории танкостроения. Компоновка, обеспечивающая не имеющий аналогов уровень защиты экипажа, подвижности и огневой мощи:
- защита экипажа с уровнем, эквивалентным ~2000 и ~4500 от БПС и КС, 200 и 600 с верхней полусферы;
- 32 унитарных выстрела L=1400 в полностью автоматизированной укладке;
- мощность двигателей до 2000 л.с.
- возможность движения при повреждении 2-х гусеничных движителей (с противоположных сторон).
После того как было принято решение о калибре пушки перспективного танка, существующие варианты танков Объект 490 «Тополь» и Объект 490А «Бунтарь» потребовали полной перекомпоновки.
Компоновка «Бунтаря» претерпела изменения, в результате которых был создан танк «Объект 477», компоновка которого была утверждена в 1985 году. Из дневников Ю. М. Апухтина: 12.05.85. … Шомин, наконец, утвердил компоновку. Ковалюх добился, что конструкция автомата заряжания не кольцевая, а сзади замкнутый контур с подпиткой боеприпасами из корпуса. Посмотрим, что из этого получится.
Таким образом, в проекте вернулись к компоновке близкой классической за исключением вынесенного вооружения. Новый вариант «Объект 490» Е. А. Морозова находился в разработке параллельно с «Боксером»/«Молотом», и также был перепроектирован для оснащения орудием 152 мм 2А73.
Е. А. Морозов.
Деревянная модель первого варианта новой компоновки танка «Объект 490». 1:10. В первоначальном варианте гусеничные движители предполагались в обводах 3+3 катка.
Описание компоновки танка
Основным принципом, реализованным в этом варианте, является условное расчленение всей машины на 5 изолированных друг от друга отсеков и расположение их вдоль продольной оси от носа к корме в последовательности, соответствующей их вкладу и боевую эффективность танка.
Размещение отсеков танка «490». Ранний вариант.
1 - топливный отсек;
2 - отсек систем двигателя и силовой установки;
3 - отсек основного вооружения;
4 - отсек автомата заряжания;
5 - отсек экипажа.
Первым расположен топливный отсек с минимально допустимым уровнем броневой защиты от наиболее массовых средств поражения танка (700 и 1000 мм от БПС и КС). Повреждение этого отсека, разделенного продольными перегородками, и частичная утрата топлива в бою не приведут к потере танком своей боеспособности.
За топливным отсеком в корпусе расположен отсек систем двигателя и силовой установки, а над ним - отсек основного вооружения. Эти отсеки имеют более высокий уровень защиты, так как выход из строя двигателя или пушки существенно снижает боевые возможности танка. Расположенный в носовой части корпуса топливный отсек является экраном для силовой установки и повышает ее живучесть при снарядном обстреле. Силовая установка включает в себя 2 одинаковых двигателя (на макете 5ТДФ, в перспективе планировалась установка 4ТД). Трансмиссия с гидрообъемной передачей позволяет регулировать величину мощности, передаваемой на каждый гусеничный обвод. Это позволяет:
· использовать двигатели умеренной мощности (800-1000 л.с.) при высокой мощности силовой установки в целом;
· продолжить движение при боевых повреждениях одного из двигателей;
· снижать путевые расходы топлива за счет использования одного из двигателей или обоих вместе в зависимости от дорожных условий.
· скорость хода вперед и назад аналогичная – более 75 км/ч, что значительно увеличивает выживаемость танка в бою.
Затем размещается отсек автомата заряжания (A3) с боекомплектом, имеющий еще более высокий уровень защиты и экранируемый от фронтального огня тремя предыдущими, а в верхнем поясе отсеком основного вооружения. Поражение этого отсека, кроме потери танком своей огневой мощи, может привести к детонации зарядов с тяжелыми последствиями. Для нейтрализации высоких давлений, возникающих в случае детонации зарядов, в днище отсека предусмотрены «вышибные пластины» (на первом варианте в крыше), выполняющие функции предохранительного клапана. Длина отсека A3 предусматривает возможность размещения унитарного боеприпаса (L=1400 мм) и позволяет упростить кинематику подачи и досылания боеприпаса в камору пушки. В первом варианте компоновки танка выстрелы в АЗ размещались в конвейерах вертикально (32 выстрела), поступая в размещенный по центру расходный механизм на 4 выстрела, в заключительном варианте – горизонтально.
Вариант перспективного танка (разработка ~1989-91).
Вооружение 150 мм пушка 2А73, автомат заряжания с двумя горизонтально расположенными конвейерами.
Дополнительное вооружение – 30 мм гранатомет на задней башне и два 2×7,62 мм пулемета ТКБ-666.
По периметру танка и в шахтах между бортами отсека экипажа для поражения целей, атакующих сверху размещены 26 мортир КАЗ «Штандарт».
Последним в кормовой части танка размещен отсек экипажа. Экипаж расположен в удобной позе - сидя с обеспечением всех эргономических требований (санузел, отопление, кондиционер, приготовление пищи). На крыше, во второй башне, размещен комплекс электронно-оптических средств поиска целей и управления основным и дополнительным вооружением. Такая компоновка танка обеспечивает дифференцирование уровня защиты и живучести отдельных компонентов танка в соответствии с их значимостью.
Интересной особенностью компоновки являюсь применение ствола пушки в качестве трубы забора воздуха ОПВТ (высота подъема 4,6 м при максимальном возвышении на корму 30°).
Новый вариант перспективного танка отличался от первоначального решениями по схеме броневой защиты, автомата заряжания и гусеничного движители (4+2 катка).
Огневая мощь
Хотя танк является универсальной машиной, способной поражать разнообразные цели, его главная задача (в соответствии с концепцией основного танка) – борьба с сильнобронированными целями типа танк. Необходимость ее решения определяет «облик» и состав комплекса танкового вооружения, тип и характеристики основного оружия. Данная концепция сохраняется и в наше время.
Основное вооружение финального варианта танка состояло из 152 мм пушки 2А73 с полностью автоматизированным боекомплектом из 32 унитарных выстрелов расположенным в двух конвейерах. Каждый конвейер имел свою систему досылания выстрела. Хотя башня обеспечивала круговое вращение углы возвышения/склонения пушки относительно горизонта составляли -5°, +10° только в диапазоне курсовых углов ±45°. Этот недостаток компенсировался за счет применения управляемой гидропневматической подвески, что за счет изменения дифферента машины позволяет увеличить углы наведения пушки в вертикальной плоскости.
В то же время значительно возросла насыщенность поля боя танкоопасной живой силой, вооруженной носимыми противотанковыми средствами – РПГ, ПТРК. Борьбе с такими целями уделялось важное внимание при создании харьковского танка 21 века. Дополнительное вооружение включало два, расположенных по обеим сторонам кормовой части блока вооружения 2-ствольных 7,62 мм курсовых пулемета ТКБ-666 (ЦКИБ СОО) с независимым наведением по вертикали. Углы возвышения (+45°) позволяли поражать цели расположенные на верхних этажах зданий и в горной местности. Готовый боекомплект каждого пулемета составлял 1500 патронов. На задней башне, расположенной над капсулой экипажа размещался 30 мм автоматический гранатомет с углами наведения по горизонту 360°, по вертикали -10°, +45°).
Особенно лаконично была построена СУО танка. Прицельные комплексы строились в виде отдельно расположенного тепловизионного модуля и лазерного дальномера размещенного справа (по ходу танка) в бронемаске. Телевизионный модуль и канал наведения управляемого снаряда размещался слева. Панарамический прицел с визуальным каналом располагался на задней башне, изображение передавалось как командиру-наводчику так и механику водителю. Дневно-ночная ТВ панорама размещалась на станке автоматического гранатомета на задней башне.
Модульная установка тепловизионного и телевизионного прицелов в бронемаске танка позволяла размещать разработанные и производимые серийно в 80-е годы приборы, например 1ПН71 1ПН126 «Аргус» и пр. имевшие большие габаритные размеры, при этом приводы по углу места и азимуту не требовались, так как прицелы стабилизировались с пушкой. Дополнительная точность достигалась благодаря «активной» подвеске, снижавшей нагрузки на стабилизатор вооружения. Поиск целей (при приведении к углу и положению заряжания) мог в то же время осуществляться независимым дневным панорамическим прицелом и дневно-ночной панорамой установленными на блоке вооружения второй башни.
Интересной особенностью компоновки являюсь применение ствола пушки
в качестве трубы забора воздуха ОПВТ (высота подъема 4,6 м при максимальном возвышении на корму 30°).
На лобовой части корпуса, а также на надгусеничных полках устанавливались камеры переднего обзора. Камера заднего обзора устанавливалась в центральной части кормы танка.
По бортам башни устанавливались мортиры системы «Туча» - 12 шт.
Над отсеком экипажа размещалась вторая башня с дополнительным вооружением, панарамическим прицелом с визуальным каналом и дневно-ночной телевизионный прицел, устанавливающийся на станке вместе с автоматическим гранатометом.
Проблему создания и серийного производства компактных танковых прицелов с тепловизионным каналом не удалось решить спустя десятилетия после развала СССР. На данный момент проблема решается путем закупки и лицензионного производства зарубежных компонентов (в РФ). Уровень развития технологий в СССР, РФ отражает прибор 1ПН126, принят в 2005 г. Сложно представить себе вариант «альтернативной истории» развития систем технического зрения в СССР, в случае если бы он не развалился, но надеяться на компактность и высокие характеристики, позволяющие отказаться от визуального канала было бы безосновательно.
Круговой обзор из танка планировалось реализовать при помощи телекамер переднего обзора расположенных на верхней лобовой детали носового узла корпуса и на надгусеничных полках, а так же камер заднего обзора размещенной по центру кормы корпуса. Также у экипажа имелись призменные приборы наблюдения с выводом изображения над окулярами панорамического прицела.
Пример изображение на экране монитора «Аргус» (уровень 90-х). От визуального канала отказываться было преждевременно.
Защита
4.04.74. Проскуряков (ВНИИТМ):
- Защита должна быть дифференцированной и обеспечивать угол обстрела ±25 .. 35 градусов. Виды защиты: броня, активная защита и маскировка. Броня должна быть существенно поднята по сравнению с изделием «225» и «226».
Надо обеспечить защиту от натовского снаряда калибра 120 мм с увеличенной начальной скоростью. Без брони танка нет. Защиту решать не за счет толщины, а за счет новых решений.
Маневренность должна быть повышена за счет гидромеханической трансмиссии. Ее сейчас Исаков делает совместно с ВНИИТрансмашем на мощность 1500 л.с. Это должно повысить средние скорости движения, уменьшить время разгона, повысить управляемость, плавное изменение радиусов поворота машины, обеспечить максимальную скорость заднего хода.
Решения компоновки танка 21 века уделяли ключевое внимание обеспечению защиты компонентов танка в соответствии с их вкладом в боевую эффективность. Если первый (топливный) отсек имел лобовую противоснарядную защиту на уровне, заданном ТТТ, то последний отсек (экипажа) будет практически защищен в 2-2,5 раза сильнее. Поскольку создание снарядов с таким уровнем бронепробиваемости в обозримом будущем невозможно, указанное построение компоновочной схемы дает возможность обеспечить высокую вероятность выживаемости танка в бою при минимальной массе брони.
Перспективные устройства защиты разработки НИИ Стали (90-е).
Снизу в центре фото перспективного элемента ДЗ 32Э, слева элемент «Гофр».
Габаритные размеры перспективного активного элемента были вдвое меньше серийного 4С22.
Это позволяло обеспечить большую площадь прикрытия защищаемых проекций.
Если кто-то не устал дочитать про проект можно на сайте БТВТ -
Справились? Тогда попробуйте пройти нашу новую игру на внимательность. Приз — награда в профиль на Пикабу: https://pikabu.ru/link/-oD8sjtmAi
Великобритания показала прототип новейшего танка «Черная ночь», призванного стать «ответом» на российский Т-14 «Армата». Английская боевая машина будет представлять собой модернизацию танка Challenger II, созданного в 1994 году. Новая машина сможет вести ночной бой, а также получит комплекс защиты от противотанковых ракет. Вооружение «Черной ночи» останется прежним, хотя оно считается устаревшим.
Британский концерн BAE Systems продемонстрировал прототип нового танка «Черная ночь», который призван стать конкурентом российскому Т-14 на боевой платформе «Армата». Об этом сообщает немецкий журнал Focus.
Британские военные разрабатывают «Черную ночь», взяв за основу созданный в 1994 году танк Challenger 2. Всего предполагается модернизировать 400 единиц этих танков.
Новая боевая машина получит улучшенные характеристики, а также сможет вести ночной бой. Кроме того, на «Черной ночи» будет установлен комплекс защиты от противотанковых ракет, который будет способен распознавать и уничтожать их в полете. При этом вооружение нового британского танка останется прежним, от Challenger II — хотя эксперты считают, что пушка этого танка устарела, отмечает ФАН.
Танки Challenger II использовались в миротворческих миссиях еще до своего первого боевого применения во время вторжения в Ирак в марте 2003 года. На то время 7-я бронетанковая бригада, входящая в состав 1-й бронетанковой дивизии, имела на вооружении 120 танков Challenger II. Танки активно применялись во время битвы за Басру, где они оказывали огневую поддержку британской пехоте. За время кампании Королевские сухопутные силы потеряли лишь два таких танка.
В качестве основного претендента в Индии рассматривают новейший российский танк Т-14 на платформе «Армата». Сумма контракта, по данным издания, может оказаться больше $4,5 млрд. Индийская программа Future ready combat vehicles реализуется с ноября 2017 года. Она подразумевает закупку танков с определенными характеристиками, которым в наибольшей степени соответствует российский танк Т-14.
При этом российское Министерство обороны не спешит массово закупать эту перспективную боевую бронированную машину, хотя специалисты очень высоко оценивают боевые возможности «Арматы». Считается, что новейшая российская платформа по своим техническим характеристикам на 15−30% превосходит аналогичные образцы бронетанкового вооружения зарубежных стран. К настоящему времени военное ведомство заказало для опытно-боевой эксплуатации сотню таких танков.
Причем конструкторы уже заявили о готовности установить на «Армату» 152-мм танковую пушку повышенной дульной энергии, которая позволит бороться с техникой и укреплениями противника.
Вместе с тем на Западе форсированными темпами разрабатываются танковые пушки калибра 140 мм, которые, как полагают специалисты НАТО, справятся с «Арматой». Проведенные испытания показали, что новые 140-мм боеприпасы в состоянии пробивать стальную броню толщиной до 1000 мм. Подобные пушки разрабатываются в США, Швейцарии и Германии — там 140-мм пушку создает известная фирма Rheinmetall.
Интерес вызывают не только танки Т-14, но и другие новейшие российские разработки. Ранее на страницах американского издания The National Interest появился материал о потенциале новинки российского оборонно-промышленного комплекса — боевой машины поддержки танков БМПТ-72 «Терминатор-3».
«Терминатора» начали создавать еще в 1990-х годах на основе военного опыта, полученного советской, а после и российской армией в войнах в Чечне и Афганистане. В условиях партизанской войны боевики уничтожали бронетранспортеры и бронемашины пехоты с помощью реактивных гранатометов и противотанковых ракетных систем, а наличие у «Терминатора» скорострельного оружия позволяет эффективно противостоять пехотным подразделениям условного противника.
