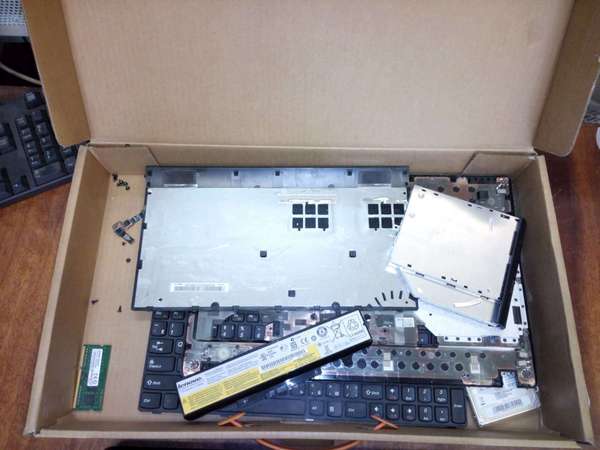

Ко мне в руки попал ноутбук Lenovo G580 в разобранном виде. Большинство деталей были откручены и небрежно ссыпаны в коробку. Предыстория владельца гласила, что неисправный ноутбук сначала отдали в другой сервис, где умельцы не смогли его починить. Клиенту его выдали прямо в таком виде, ссылаясь на отсутствие мастера на месте. Что же, будем разбираться…

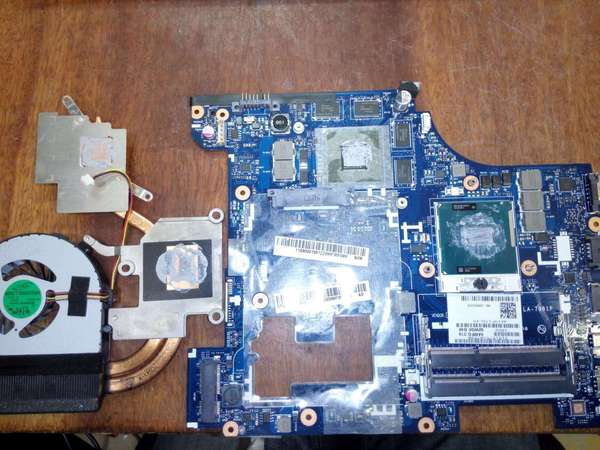

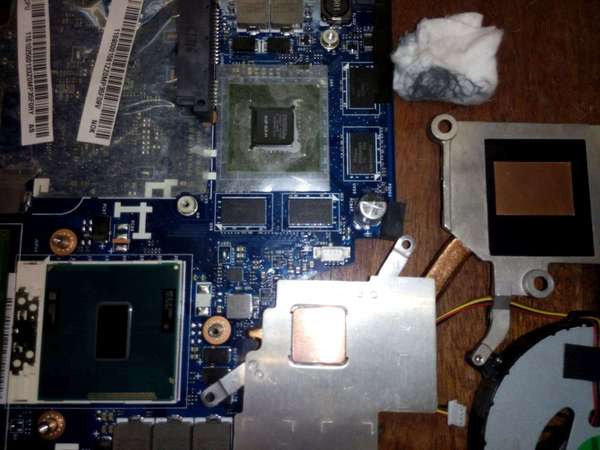

Я извлёк материнскую плату из корпуса и снял охлаждение, чтобы убедиться в отсутствии сколов на кристаллах процессора и видеочипа. Повреждения такого типа могли возникнуть при транспортировке в разобранном виде или неправильном снятии системы охлаждения. При осмотре сколов не обнаружил, движемся дальше.

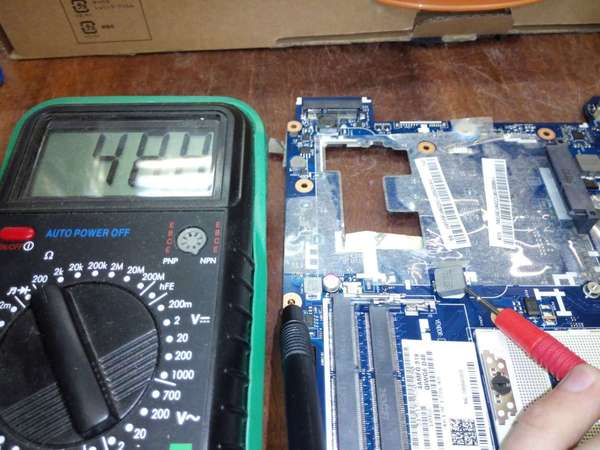

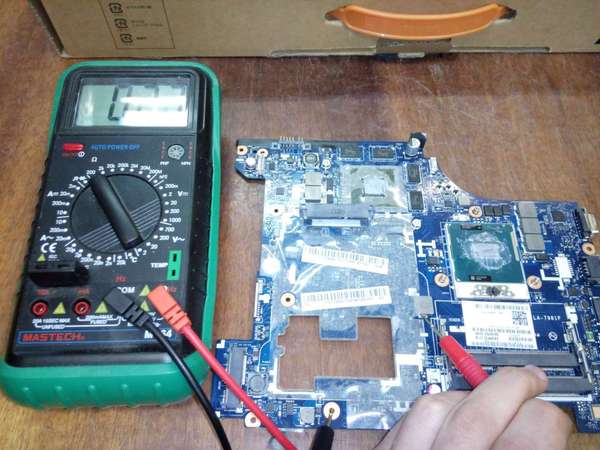

Сделаем замеры сопротивлений на контрольных точках материнской платы — дросселях основных цепей питания. В ходе замеров, внимание привлекла линия хаба (интегральная схема объединяющая функции северного/южного мостов). Её сопротивление составляло всего-то 2 Ома, что явно не попадало в допустимые пределы значений.

Чтобы точно знать, какие электронные компоненты входят в состав этой цепи, не обойтись без схемы материнской платы. Не без труда, эту схему удалось найти. Выяснилось, что искомое короткое замыкание находится в цепи +1.05VS_VCCPP. По схеме видно, что основным токоформирующим элементом данной цепи является ШИМ-контроллер с позиционным обозначение pu702. На него и пало первое подозрение.

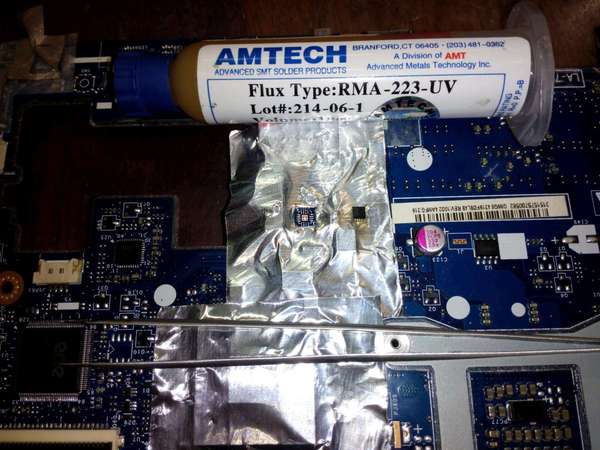

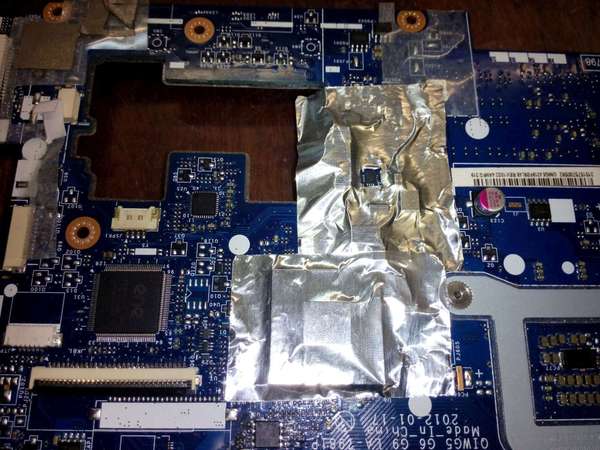

Было решено спаять с платы данный контроллер, чтобы подтвердить предположенный вариант. Перед демонтажем окружаю металлическим скотчем прилегающий участок платы, чтобы не перегреть мелкие элементы, распаянные вокруг контроллера. Так же закрываю скотчем сам кристалл хаба. Подобные меры помогают избежать лишних проблем в процессе ремонта.

Демонтаж был выполнен паяльной станцией с применением нейтрального безотмывочного флюса Amtech. Его преимущества на лицо: нейтральный состав не навредит плате и компонентам, в отличии от активных флюсов, в составе которых есть кислоты. После применения таких, плату требуется тщательно отмывать, затрачивая лишнее время и силы. В противном случае, через некоторое время начнется процесс деградации пайки, что снова приведёт плату к неисправности. Так же размыкаю цепь питания на дросселе, чтобы убедится с какой стороны искомое короткое замыкание.

Дальнейшие замеры сопротивления показали, что дело было не в контроллере. Не всегда удаётся сразу локализовать короткое замыкание, такова специфика сложного ремонта. Разбираемся по схеме дальше. Напомню, что проблемная цепь питания идёт к хабу. Разомкнем перемычки, чтобы отрезать участок цепи от самого чипа.

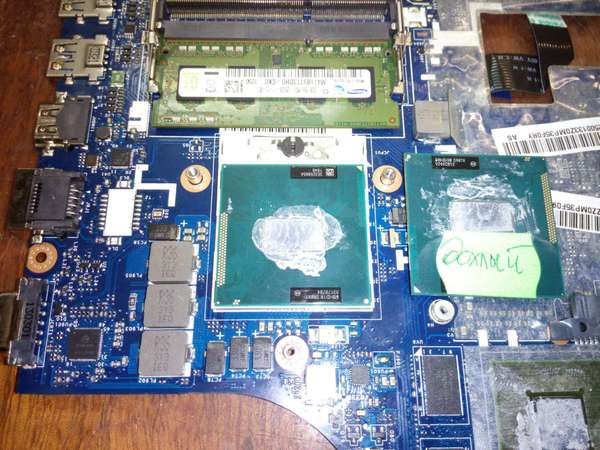

Учтите: замеры приведённые выше, проводились без центрального процессора, что повлияло на показания и диагностику в целом, но обо всём по порядку. После того, как перемычки были распаяны, короткое ушло с дросселя питания, оставшись на хабе. Возможно, для кого-то такой результат послужил бы веской причиной для замены хаба, но мы в сервисе привыкли проверять все возможные версии и варианты. По структурной схеме видно, что хаб связан с центральным процессором напрямую. Распаяв также перемычки между ними и вставив процессор в сокет, убеждаюсь в неисправности процессора: 2 Ома именно на нём. По линиям питающим процессор, показания сопротивления были в норме, что несколько усложнило диагностику. Но главное, что цель достигнута: короткое замыкание найдено и устранено заменой центрального процессора.

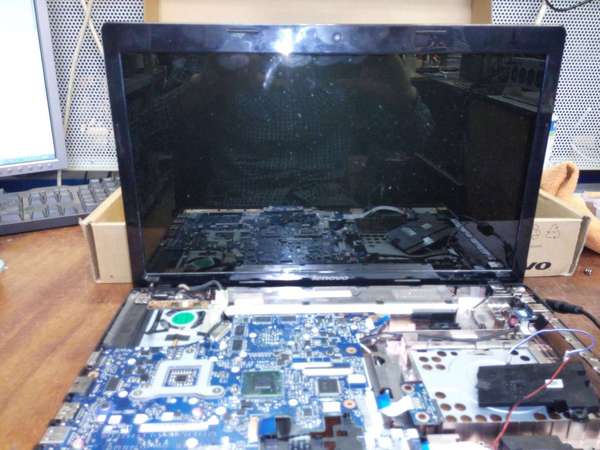

Возвращаем ШИМ-контроллер на прежнее место, как и дроссель с перемычками. Подключаем материнскую плату к матрице, подаём питание и пробуем запустить ноутбук. Есть реакция на кнопку питания, но инициализации отсутствует. Мигает индикатор включения.

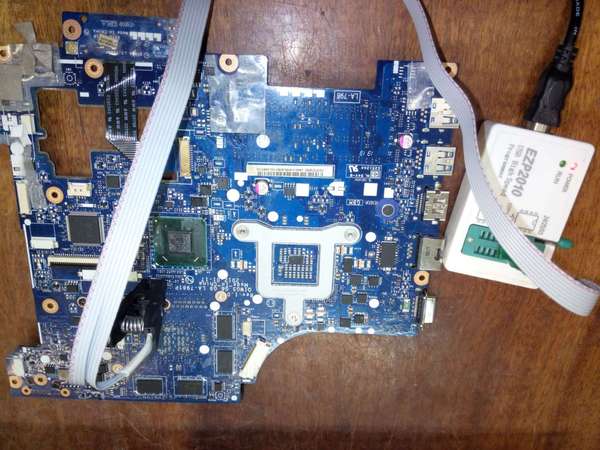

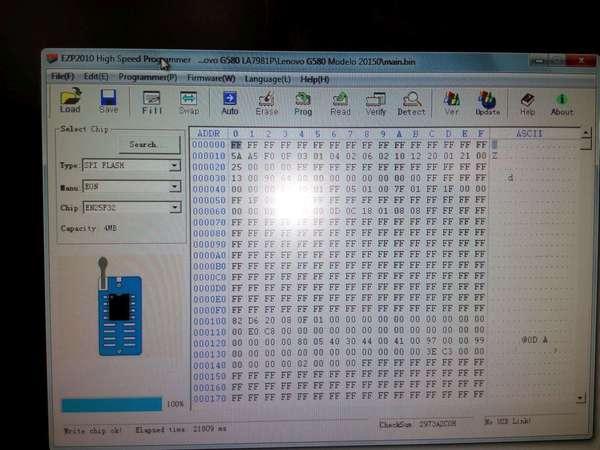

Напряжения на контрольных точках в норме, значит проблем с питанием нет. Есть следы пайки микросхемы BIOS, значит его пытались прошить до нас. Необходимо убедиться, в его корректности. Для этого подключим через специальный шлейф программатор к микросхеме и считаем её содержимое. При сравнении с заводским BIOSом, вижу явные различия. Похоже, что зашит не тот BIOS. Что же, исправим данное недоразумение.

Результат не заставил себя долго ждать. Снова пытаюсь включить ноутбук. В этот раз запуск проходит успешно. Основная часть работы закончена, но необходимо произвести замену термопасты, помимо сборки.

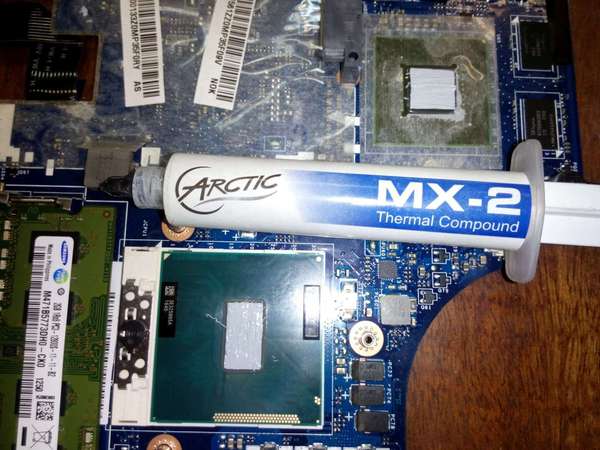

Удаляем остатки старой термопасты и окислы с радиатора. Наносим новую MX-2, отлично себя зарекомендовавшую. Устанавливаем систему охлаждения и крепим материнскую плату в корпус. Устанавливаем периферийные устройства и крепим заднюю крышку.

Приведём в порядок ноутбук внешне, с помощью чистящего средства для экранов. Про пыльный, заляпанный ноутбук можно забыть. Теперь он блестит чистотой и радует глаз, что должно порадовать и владельца.

Теперь окончательно тестируем ноутбук на стабильную работу с помощью стресс-тестов, а также циклов включения-выключения. Стресс-тесты отличный способ проверить эффективность системы охлаждения и работы чипов под нагрузкой. А циклы перезапуска являются надёжной проверкой скорости запуска системы и её безотказности.

После успешного тестирования, ноутбуку в базе присваивается статут «готов» После этого ноутбук занимает место на полке готового оборудования, и владелец заберёт его в удобное для него время.
