Здравствуйте. Сегодня будет простой ремонт двухканального старичка.

В защиту не уходил, просто перестал играть. Посмотрим, что там внутри.

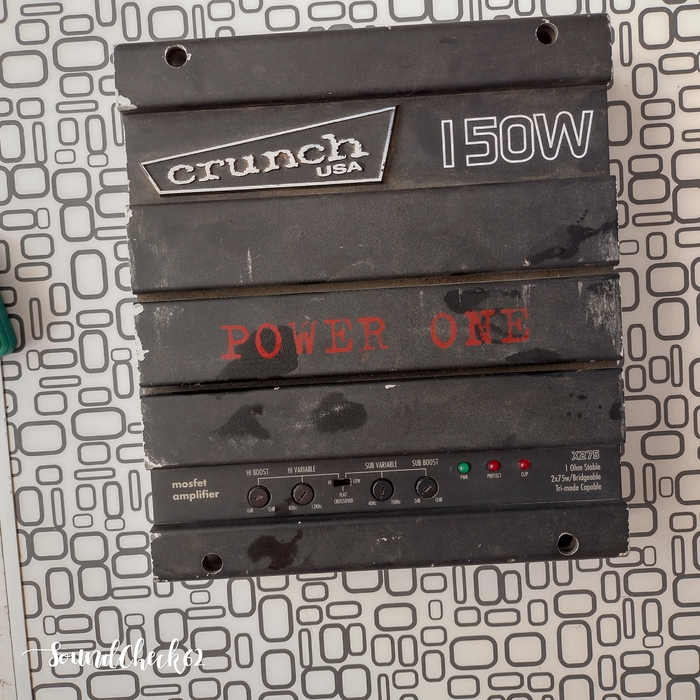

Сразу в глаза бросился сломанный RCA. Он выходной, не используется. К нему претензий нет.

А вот и виновник торжества. Селектор выбора режимов.

Меняем его на новый, моем корпус, моем плату, чистим крутилки. Проверяем приборами. Первое включение негромко с колонкой

В покое потребление 250 мА. На видео громко не делал, чтобы не греть транзисторы.
Звук отличный, работоспособность восстановлена. Смажем термопастой, собираем и на прогон на нагрузку.

https://vk.com/club201653237 я в ВК.

Здравствуйте. Связался с нами пикабушник. Говорит, есть океан под пломбами, но звука нет. Не работает.
Отправил почтой. Получили

Сразу ставим антенну новую. Ручки сняты и спрятаны в батарейный отсек, чтоб не повредить

После первого включения услышали 100 Гц из динамика. Приёма нет ни в одном диапазоне. Виновника торжества нашли быстро. Транзистор, который питал узел гетеродина, устал, ушел на пенсию. ВТ13, кажется, но это не точно...
Дальше была перестройка, замена электролитов, промывка резисторов регуляторов громкости и тембра.

Видео, где пищит модуляция 1 кГц на частоте 87,5 и 108 МГц, то есть, мы перекрываем весь диапазон FM.

Ну и немного пройдемся по станциям.

В работе один усилитель Пикабушника остался. Делаем)

https://vk.com/club201653237 я в ВК.

Здравствуйте. Наконец-то мы закончили с магнитофоном.
Когда мы закончили с заменой электролитов "по кругу" и проверкой узлов по отдельности, пришло время включиться в сборе.
Первое включение прошло коту под хвост. Двигатели стали вращаться в разные стороны. Если бы была плёнка, то её разорвало бы...
Из непроверенного остался только узел управления. Там одна логика, решили его проверять в сборе. Он как раз и отвечает за управление такими вещами. Есть таблица, проверяем режимы по первой строчке

Из-за котиков отклеился весь пластик. Ставим на место.

Режимы все в норме. После долгих поисков нашли, что "земля" от источника не доходит до одной из плат, поэтому транзисторные ключи после логики не работают... Поправили.
Включаем

Вроде бы запел. Дальше допаиваем элементы на платы УШП, настраиваем. делаем отверстие в корпусе, наносим маркировку. И вот у нас функция УШП, как и хотел владелец.

Знаете, как выглядит музыка на экране осциллографа?) Вот так

Ну и немного "живого" звука через старые компьютерные монофонические колонки

Ну и заказы пока не берём, пока доделаем то, что есть. Остался усилитель и приёмник.

Сейчас сложно со временем и комплектацией, поэтому так долго...

Как всегда, консультации в свободное время бесценны))) и бесплатны.

https://vk.com/club201653237 я в ВК.

Ну и немного собранного магнитофона)

Здравствуйте. Давно ничего не было. Немного не до ремонтов. Сначала сам болел, потом коллега. В общем, разгребаем потихоньку, нового пока не берём.

Итак, Идель. Будет, наверно, два поста, может, больше. Куплен по дешёвке. Приехал к нам. Двигатели работают, а больше ничего не ясно.
Ах да, на него котик случайно пописал. Та ещё работка))) (не мой котик, владельца. Мой ссыт вискариком по бутылкам сразу).

Даже что-то светится)
А вот и внутряночка. Купал в спирте, на помогло. Пахнет слабее, но запах есть..

Посмотрите на переднюю панель, там возле переменников "Уровень записи" есть кнопка. После снятия панели была обнаружена вторая кнопка

После изучения литературы стало ясно, что вторая кнопка, которая не выведена на лицевую панель отвечает за включение/отключение шумоподавления. Согласовали, будем сверлить, поставим новую накладку. Ну и напишем "УШП".
Хорошо, что в магнитофоне почти всю электронику можно снять.

Вот он, голенький. Пассики сгнили. Они стоят только в системе подсчёта оборотов. Измеряем ниткой полудлину, вычитаем 8% и заказываем новые

Механику отдаём владельцу на смазку, сами закимаемся платами.
Первым попался генератор стирания/подмагничивания. С ним всё просто. Даём питание, выходы нагружаем. Смотрим синусы на выходах. Меняем режим, проверяем.
На кросс-платах тупо проверяем полупроводники, чистим соединители и пропаиваем.
Дальше усилитель входной.
Включаем, даём синус, усиления нет. Смотрим схему

Коротим 3 и 10 контакт на "ноль". Работает.
Дальше устройство шумопонижения...

Меня сразу смутило, что половина узла не скомплектовано)

То, что в нижней части схемы, на плату не запаяно. Соответственно кнопка, о которой я говорил где-то выше, не будет работоспособной. Если её отжать, звука не будет. Допаивать и настраивать будем позже, пока проверим, что работает то, что есть.

Ах да, список электролитов и размеры пассиков

Ну и платки с новыми ничиконами. Я в постах показываю "до", здесь немного "после"

Синие дешёвые, это по питанию. Не в звуковом тракте.

Ну и, конечно, новый кабель для подключения УНЧ

На этом пока всё.
Делаем дальше)

https://vk.com/club201653237 я в ВК.
https://www.instagram.com/soundcheck62/ Я в Instagram
https://ok.ru/profile/599484181266 я в ОК

ПыСы: Ребята, у кого есть вопросы: Я живу по московскому времени, не стучите в мессенджеры после 21:00, пожалуйста.

Котики и пёсик. 2 года понадобилось, чтобы ужиться..

Нашел тут коллега такие вот ремкомплекты резисторов для всего практически) Как сейчас модно говорить, новые, запечатанные, с хранения в гараже))) Сломался телевизор или транзистор?) Замени резисторы и будет работать дальше))) Вот только резисторы в технике советской вечные...
