Здравствуйте. С этими ремонтами я пристрастился к винилу... Ну и решил себе приобрести проигрыватель. Пускал слюни на Электронику, но там ещё корректор нужен, усилитель. А потом АС захочу вдруг. В общем, взял Вегу 109))) там всё есть.
читаю объявления, вижу недалеко за 2000₽ "не вскрывалась", без АС. Да они мне и не нужны)
В общем, покупаю

В общем, вскрывалась))) Да и ладно, лишь бы движок был цел. Сразу попросил коллегу отполировать крышку.
Тем временем включаю, она не крутится даже. Сначала будем поменять конденсаторы, а там посмотрим...
Кстати, втулочки одной не было, пошёл к токарю. Заодно и шайбы транспортировочные восстановить.

Электролиты и сетевой шнур заменили, втулки, стекло готовы.

А она не крутится) Помните лампочку на второй фотке? Неродную. Меняем на беленький светодиод, ограничиваем на 10 мА. И ура!!! Первое включение

Регуляторы шуршат, чистим их и корпус. Выставляем иглу, меняем пассик

И наконец, всё готово)

Спасибо, ребята, за помощь!

Проигрыватель с корректором и усилителем за 2500₽ примерно) я доволен!

https://vk.com/club201653237 я в ВК.
https://www.instagram.com/soundcheck62/ Я в Instagram
https://ok.ru/profile/599484181266 я в ОК

Здравствуйте. Приехал к нам Бриг 3 ревизии. По словам владельца выбивает всё время один и тот же канал. Чинил несколько раз у другого мастера, не помогло, неисправность повторялась. После очередной поломки усилитель отправился в угол в гараж.

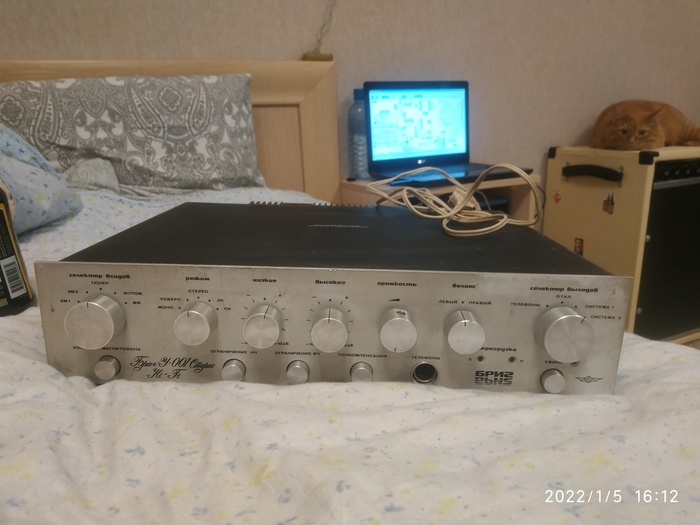

Вид снаружи:

Вид изнутри

Предохранители все в жуках, даже сетевой. Не нужно так делать

На выходе усилителя-корректора разделительные конденсаторы разной ёмкости

В источнике даже один сбежать хотел

Пока ждём комплектацию моем ручки и панель

Владелец просил проводов сделать по 80 см

Вот в каком состоянии конденсаторы родные:

Подъехала комплектация, в том числе и по питанию меняем электролиты

После замены ёмкостей чиним канал.

У нас сгорели выходные транзисторы ВТ2 и ВТ3, предоконечник ВТ18, транзистор в цепи установки и стабилизации токов покоя ВТ11 и диод ВД13 превратился в перемычку. Ставим на прогон на день, всё хорошо. Давайте его на вибростенд поставим) В общем, всё пропало, кэп) на операционнике ДА1 была не запаяна ножка питания, которая при вибрации отваливалась и на выход пёрла постоянка. Защита срабатывала, но не всегда. Это здесь быстро и просто, реально же, заняло много времени. Меняем операционник)
Вот ещё немного фоток выходных транзисторов, когда мы снимали горелые

Изоляция нарушена, видите?)

Список электролитов, если кому нужно.

Вот такой вот интересный ремонт)

https://vk.com/club201653237 я в ВК.
https://www.instagram.com/soundcheck62/ Я в Instagram
https://ok.ru/profile/599484181266 я в ОК

Здравствуйте. Периодически в соцсетях или мессенджерах со мной связываются пикабушники и предлагают отдать усилители/магнитофоны/проигрыватели/магнитолы. Кому-то жаль выкидывать, кто-то раньше чинил, теперь работу сменил, место занимает. Сначала я думал, мошенники. Потом радовался))) А потом, когда после согласования адреса доставки народ пропадал, расстраивался. После третьего или четвёртого такого диалога перестал верить в это верить)))
И тут стучится в соцсети человек, который работает там, где я живу практически) говорит, есть Корвет. Разобрал, починить нет времени. Выкину, если не заберёшь. Поехал я к нему на работу, всё равно ничего не теряю. Приезжаю, нахожу этого человека) он мне коробку с разобранным усилителем. Я ему 1000₽. Так он ещё отказывался... Если вы это читаете, руки дошли, усилитель ваш играет отлично.

Все платы на месте, крепежа не хватает, благо у нас полно. При подключении плат не выходит из защиты.
Панели на чистку. Меняем электролиты из наших запасов. УМ на этом устройстве сделан без электролитов вообще. Это хорошо)
После замены конденсаторов перегрузка и защита остались. Что-то интересное. Выключаем платы УМ. Реле щёлкает. Значит, пока без них. Подаём сигнал. Смотрим на входе УМ. На одном канале с сильными шумами, на другом вообще тишина... До темброблока всё чисто. Ищем в нём. Резистор баланса и кнопка включения тембров решили отдохнуть. В наличии такого нет. Разводим СБС и моем) на всякий случай, промываем все кнопки и крутилки. До регулятора громкости только не добрались, он не разбирается, а крошится. Он жив, поэтому менять не будем.
Подключаем УМ. Каждый канал собран на отдельной плате. На выходе одного канала висит постоянка. Ну что, снимаем его, изучаем. В схеме звонится один из выходных транзисторов. Снимаем его. Такого у нас нет. Проверяем, он живой... Дело не в нём. Замыкание осталось. Проверять всю мелочёвку?) Сначала изучим плату на наличие механических повреждений

Нашлись следы замыкания. Смотрим, что за цепи замкнуло.

Пробиты VD9, VD10. Зато они спасли транзисторы. Такие у нас есть... Меняем. Включаем, через ЛБП, потребление меньше 100 мА. Отлично. Подключаем.
Не горят некоторые лампочки на передней панели. Меняем все на светодиоды. Ограничиваем ток в плате стабилизатора.

Работает. У Корвета есть болячка: бухает при выключении. Её мы тоже поправили.
Также сменили термопасту. Радиаторы были недокручены, кстати)
После всех настроек прошлись по частоте до 40 кГц. Разброс 0,4 дБ

Вот такой вот он теперь. Кстати, в Вайлдберриз (но это не точно) продаются фломастеры с нитрокраской, чтоб можно было маркировку делать и сколы подмазывать. Классная вещь, советую. Срок годности маленький, правда.
Немного работы усилителя

Музыку специально для нас написал наш друг и композитор. Спасибо ему) Ато ругают, когда радио записываю.

Спасибо, пока!)

Усилитель, кстати, в продаже

https://vk.com/club201653237 я в ВК.
https://www.instagram.com/soundcheck62/ Я в Instagram
https://ok.ru/profile/599484181266 я в ОК

Здравствуйте. Подошла очередь ещё одного майфуна. Индикаторы не двигаются, звука нет ни на динамике, ни на выходах АС

Вариантов несколько, голова или предусилитель. Именно оттуда звук расходится на индикаторы и УМ.
Пинцетом трогаем голову. Щелчки тихие, значит, где-то в электронике.
Платы предусилителя 2 одинаковых, и обе дохлых?) странно... По схеме питание приходит на 9 точку. Смотрим вольтметром, там пусто. На обеих платах. Провод отвалился, расходимся) вытягиваем провод, а это не питание, это с головы идёт.. Не та ревизия. Ищем питание нашли. Оно есть. Дальше на операционнике усиление и разделение на индикацию и УМ. Сдохли электролиты проходные после операционника. Меняем. Специально не стали менять все сразу, некого рода эксперимент.
ожили индикаторы. Звука нет. На усилителе тембра тоже дохлые, замена.
Звук есть, но трещит, хрипит. Тут надоело играться) вот вам список

Под индикаторами поролон испортился, меняем

Немного внутрянки

Децимальный номер прям формата военной техники)

Хозяин заменил вилку и смотал чёрной тканевой изолентой, делаем красиво, в термоусадке. Фото найти не могу.
Просим котика принести его любимую музыку. Угадайте, что нравится котику?)))

Немного отмытого и собранного

Тесты

Для тех, кто в танке или читает меня впервые: механику не делаем, только электрику.

https://vk.com/club201653237 я в ВК.
https://www.instagram.com/soundcheck62/ Я в Instagram

Здравствуйте. Принесли в ремонт китайца. Вскрыли посмотреть, а гарантийщики не принимают вскрытый.
Фоток очень мало, потому что думал, что это кирпич (так и есть) неремонтопригоден...

При подключении к авто, у хозяина не работала флешка. Там черный, красный и два белых провода из мафона идут. Красный же, нужно на него 12 В дать. В итоге подгорел дроссель, собственно всё) выключилась и не включается...
Включаем через источник, потребления нет. Напряжение только на электролите.
Через мелкоскоп видно потемневший угол звукового процессора, прогары на импульсных источников

Вот что должно быть на Майне, этого ничего не было. Про мезонины молчим пока. Подпаиваемся, подкидываем с лбп напряжения. Дисплей включается, тухнет. Процессор не запускается. Коза по питанию. Распределитель питания проца тоже в лучшем мире. Сдохло всё, кроме электролита.
Некоторые маркировки вообще не бьются, у чего-то срок поставки от 6 недель. Про оф прошивки вообще молчу... Звоню владельцу, рассказываю, что 15к он подарил китайцам. Что ждать 2 месяца и то не факт. Нужно по связям восстановить схему и понять, что за херню ставили китайцы, которая не бьётся нигде.
Тут он вспомнил, что ему сначала прислали 9 дюймов, рамка к него на 10, поэтому прислали вторую. Короче, 9 дюймов мафон есть, который в рамку не лезет, он такой же... Нужно срочно сделать музыку, потому как машину уже почти купили.
Ну что ж, будем женить дисплей 10 дюймов и плату от другой шумелки.
Разобрали второй девайс. А там всё другое. И размеры установочные. Ну ладно, вроде, все шлейфы воткнулись, на дисплее были отверстия под монтаж такого типоразмера платы. Даже колхозить не пришлось.
После включения система увидела 2 дисплея. Один основной, второй - сенсорные кнопки.
Предложила откалибровать основной. Всё хорошо. А вот кнопки сенсорные слева не работают. И цвета подсветки этих кнопок не соответствуют выбранным в меню. Меняем плату со светиками.
Как же запустить сенсорные кнопки? Там же без них никак...
Нужно просто откалибровать дисплей сенсора.
Для этого в настройках заходим в заводские настройки. Там стоит замок для пользователя!!!
Пароль 168 (для китайцев)
Там много всяких интересных штук))питание антенны, подключение переднего парктроника, чтение ошибок и тд) ищем калибровку дисплея сенсорных кнопок. Или что-то похожее. Дальше назначаем координаты кнопок. И готово)
В общем, блочный ремонт китайских андрогнитол возможен) СЧ в них заменяемы) не знаю, как с прошивками, конечно...

На этом всё, спасибо)

https://vk.com/club201653237 я в ВК.
https://www.instagram.com/soundcheck62/ Я в Instagram

ПС, ребята, кто просит ответить на вопросы, помочь разобраться удалённо, в чем проблема... Я с радостью... я понимаю, что шумы 50 Гц в вашем Одиссее или дохлые электролиты в гаражном Корвете - это очень срочно и требует безотлагательного решения...
Пожалуйста, не звоните и не пишите среди ночи, после 21:00 по МСК и до 10:00. Спасибо)

ППС: угадаете, что за зверь?)

Здравствуйте. Сначала хотел как в прошлый раз, сразу про комплект написать. Но фоток много, поэтому будет 2 поста. Хотя... Я в выходные для себя по дешёвке урвал 109ю засраную, поэтому трилогия)))
Позвал меня коллега перед выходными в гараж, помочь со снегом справиться после работы. Ну мы пошли) снег там уже почистили. Может трактор, может ещё тайный Санта. Отбили лёд от ворот и зашли погреться

Через какое-то время коллега вспомнил, что у него тут Вега-109 с колонками, пластинки. В общем, пляски устроим)
Достаёт, включает. А там даже неонка не светится) не крутится, не играет... Как же так, он же её 10 лет назад убирал полностью исправную. Обмотал, пакетики натянул. А тут такое...
Эдмунд, говорит, вы же во время обеда чините, сделайте и мою. Раньше сам чинил, а сейчас уже не хочется лезть.
Ну ок, давайте. Вместе колонками.
Коллега: да колонкам что будет, они под пломбами.
Тут я настоял, что лучше с ними.

Итак, колонки. По внешке претензий нет, пломбы. Всё ок. Снимем нижний динамик, глянем внутрь и, если всё хорошо, пломбу поставим новую)
Вскрываем первую

Поролон сгнил. Нужно менять. Разбираю. Чувствую, что царапает магнит нч динамика. А там шуруп прилип. Причём, это не у меня провалился. Он там был. Пруфов нет, не приставайте. Может, я и приукрасил для красного словца)))
Символично, возле штампа ОТК)

А вот шайбы и гайки не хватает на креплении фанеры, к которой фильтры крепятся. 4 стойки, держится только по диагонали. Да и те раскрутились, потому что их краской не контрили. Даже гровера не было. В предыдущих колонках шайбы были на краску посажены. Пришлось даже высверливать. А здесь...
Я подумал, что забыли 2 шайбы, был недовес и в фазоинвертор кинули саморезик. Хорошо, к магниту пристал, а мог бы замкнуть чего
Разбираем, чистим, клеем новый поролон по всем стенкам внутри. Собираем. Ставим недостающий крепёж.

Следующий)
А дальше... Я понял, эти колонки собирали после корпоратива или другого праздника...

Выборки под фазоинвертор нет

Шуруп пошёл под очень острым углом

А тут вообще не докрутили. Михалыча отвлекли на этом месте, наверное. Да и провода по цвету распаяны не как на той колонке

Берем схему и смотрим подключение динамиков к фильтрам. Действительно, полярность пищалки попутали. Человек слушал, ему нравилось. Незаметно, наверно)

Вот уплотнитель под пищалку. Технологические разрезы под отверстия для шурупов? Не, не слышал. Дырки будут там, где они будут)))

Что я хочу сказать. Инженерные решения, технология. Это замечательно. Предусмотрели много. А вот сборка...
Если у вас техника пол пломбами, тем более ей больше 10 лет... Я бы вскрыл, посмотрел. Штампы и пломбы не всегда дают гарантию, что сборщик не накосячил)

Внешность красивая)

На этом пока всё, детальки для проигрывателей едут. Там будет и видео)

https://vk.com/club201653237 я в ВК.
https://www.instagram.com/soundcheck62/ Я в Instagram

Здравствуйте. В детстве я жил в пригороде Рязани, там вертолётный полк стоял. Потом ВДВ, их тоже расформировали.. теперь я там не живу) зато там работает хозяин Веги. Как тесен мир)
Итак, Вега 109 полный фарш, с колонками.

Гаражная версия) пришла вместе с салфетками. Проигрыватель не фоткал)))
Итак, колонки под пломбами

Начнём, пожалуй, с них. Пластиковое лицо поехало в ванну с зубной щёткой и мылом, деревяшки спиртом, насколько мог.

Динамики живые, поролон превратился в липкую противную массу. При проверке фильтров ноги некоторых конденсаторов убежали, поэтому мы даже не узнаем, в допуске ли они. В любом случае, там 20%, ставим 5%

Теперь к проигрывателю. Делаем сразу профилактику, меняем конденсаторы. Владелец уже менял кое-какие. Но и его электролиты поднабрали сопротивления. Поэтому оставляем только по питанию.

Все фотки выше, это "до".
Схемы надо?)

Теперь неисправность, не хватает переменного резистора, чтобы выставить скорость. 80% человек, кто к нам приходят грешат на фотоприёмник. Ещё ни один не подтвердился) может, здесь оно?)))
Включаем, смотрим. Да унитра плевала на переменник. Не реагирует вовсе. Тут либо переменник, либо лампочка, либо фоторезист, либо транзистор. Переменник проверяем, он в норме.
Лампа там 24В 50 мА. Какое у неё должно быть сопротивление нити?) измеряем, там 100 Ом. Отращиваем один провод, о... Обрыв. Лампа сдохла. Такую уже не купишь

Есть же синие светодиоды))) ограничим ток и вперёд

Ну ладно, белые)))
и всё заиграло.

Кстати, не храните колонки в холодных влажных помещениях. Катушки у динамиков из алюминиевого сплава, он крошится у подводящих проводов и не всегда удаётся восстановить. Да внутри вата или поролон воду набирают. Да и сам корпус...

Немного видео) Не знаю ваших вкусов...
Владимир Высоцкий и Мурзик)

Алла Пугачева, из раннего...

Пол Маккартни

Извините, если где оборвал на середине песни, укладывался в 3 минуты)

https://vk.com/club201653237 я в ВК.
https://www.instagram.com/soundcheck62/ Я в Instagram
https://ok.ru/profile/599484181266 я в ОК

Кстати, кнопки так прикольно вылетали, когда их нажимаешь) это во всех вегах?))) мы их отмыли и приклеили

Пасхалочка)
