Великая Победа была добыта советским народом ценой неимоверных усилий, мужества и с оружием в руках…

Только в ходе Курской битвы бойцами Красной Армии было израсходовано более 500 миллионов винтовочных (7,62х54-мм) и автоматных (7,62х25-мм) патронов.

А также 3,3 млн. 12,7-мм и 3,6 млн. 14,5-мм патронов.

Но, не смотря ни на крайние «трудности», на протяжении всей войны Красная Армия не испытывала недостатка в патронах – за эти годы нашими заводами было изготовлено

свыше 17 миллиардов патронов!

Поэтому в каждой Победе, каждой заслуженной доблестью и мужеством бойца медали есть также заслуженная доля труда производственников, технологов, конструкторов оружия и патронов, о которых мы также должны помнить, празднуя День Победы.

Что Вы можете сказать, глядя на фотографию ниже? Ничего не настораживает?

Между тем, для продвинутых знатоков и любителей патронажного дела, это фото является вызовом, поскольку содержит в себе то, чего нет в природе :-)))

Первым "ошибку" обнаружил и обратил на неё внимание один из немецких коллекционеров-знатоков темы, рассматривая пост про "Русскую патрону матрёшку"... Именно его внимательность стала причиной написания этой статьи.

«Неправильным» на фотографии является двухпульный 12,7-мм патрон в стальной лакированной гильзе. Он расположен справа. В таком исполнении этот патрон существовал только в опытных вариантах и на вооружение, в итоге, принят не был. Также, как и любой другой 12,7-мм патрон в стальной гильзе. До сих пор используется ТОЛЬКО латунная гильза.

В нарушение принятого Постановления ЦК КПСС и СМ СССР от 20 января 1976 года «О переводе биметаллических и латунных гильз на стальные лакированные гильзы с целью сокращения расхода цветных металлов» и не смотря на активные и продолжительные работы в СССР в этом направлении. Так в чём проблема? Давайте кратко разберёмся.

История создания и отработки 12,7-мм и 7,62-мм многопульных патронов и сложна и интересна и поучительна. Подробно она изложена в четвёртой книге монографии «Боевые патроны стрелкового оружия» В.Н. Дворянинова, на материалах которой, в основном, и основан этот краткий обзор.

Итак, формально, история многопульных «авиационных» патронов начинается 13 февраля 1975 года, когда Главное Управление ВВС МО направила в адрес Главного Управления опытных работ (ГУОР) МОП и в ЦНИИТОЧМАШ, с копиями в Конструкторское Бюро машиностроения, г. Тула (КБП), ЦКИБ СОО и КБ им. Миля, письмо: «Во исполнение решения [ВПК] от 04.12.1974 г., направляю на согласование ТТТ на создание высокотемпного пулемётного комплекса для вооружения вертолётов…» (шифр «Теоретик»). К письму прилагались утверждённые заказчиком и согласованные с ЦКИБ СОО и КБП тактико-технические требования (ТТТ). Судя по датам согласования, инициатива разработки этих ТТТ исходила от ЦКИБ СОО.

По ОКР «Теоретик», с обязательными в таких случаях оговорками, предусматривалось создание 12,7-мм пятипульного и 7,62-мм трёхпульного патронов для новых тульских 4-х ствольных пулемётов ТКБ-063 и ТКБ-621, впоследствии получивших названия ЯкБ-12,7 (9-А-624) и ГШГ-7,62 (9-А-622). Сразу ОКР… Сжатые сроки… При этом, никаких предварительных исследований ЦНИИТОЧМАШ в виде НИР не было и «задел» по этому предмету был равен нулю. Но «тема» была выдана, практически, принудительно! И как только назначенный ответственным исполнителем ЦНИИТОЧМАШ не «выдвигал обоснованные возражения», работы начались.

Важный вопрос: откуда и почему эта тема приобрела такую важность и импульс?

Разработка обоих пулемётов в Туле официально была начата ещё в 1968 году. Проработка и исследование вариантов, конечно были проведены раньше, поскольку информация о работах за рубежом имелась. Время Вьетнамской войны. В американской армии на вооружение в 1956 году поступает 20-мм шестиствольная авиационная пушка «Вулкан» (M61 Vulcan), в 1960 году – 7,62-мм шестиствольный пулемёт Миниган.

7,62-мм пулемёт M134 Minigun 1960-х годов.

Оба образца – с очень высоким темпом стрельбы: до 6 тыс. выстрелов в минуту. Причём в расчётах наших «эффективщиков» того времени для них принимался темп стрельбы равный 8 тысячам, поскольку считалось, что конструкция оружия позволяет достичь такого темпа. Назначение и основное применение – для вооружения вертолётов и штурмовой авиации, Вьетнамский театр боевых действий. Против скопления пехоты и по слабо защищённым целям типа «автомобиль» и прочее.

GAU-17/A – один из современных вариантов 7,62-mm Minigun. Фотография 2006 года.

У военных в то время была очень популярна теория «ливня огня». И необходимость создания боевого вертолётного комплекса по принципу «летающей БМП», оснащённой высокотемпным стрелково-пушечным вооружением не вызывала сомнений. Отставание советских разработок в этом направлении было необходимо не только срочно ликвидировать, но и сделать свою систему «лучше», разумеется. Такое вот соревнование в скорострельности, плотности «ливня» пуль, применительно к оружию…

Но проблема в том, что выбранная по весовым и другим конструктивным соображениям схема наших пулемётов четырёхствольными, без электропривода – в итоге позволила достичь темпа стрельбы «лишь» в 4 – 5 тысяч выстрелов в минуту (в нормальных условиях). Чего было явно не достаточно, чтобы опередить. Именно поэтому и возникло, сначала, предложение, а затем – настоятельное требование создать многопульные боеприпасы и, таким образом, получить фантастическую эквивалентную плотность огня. Представьте: 5-пульный боеприпас при 5 тысячах выстрелов/мин = 25 тысяч!!! Даже трёх- и двухпульные варианты сулили, по расчётам, существенное преимущество и эффективность.

Кстати, об эффективности многопульных. В разных источниках приводятся практические одинаковые цифры о превосходстве в эффективности поражения целей для двухпульных патронов. Которые взяты из расчётов 1976 года отдела эффективности ЦНИИТОЧМАШ, выполненных в рамках ОКР «Теоретик». Вот эти цифры, рассчитанные для стрельбы двухпульными опытными патронами из 4-х ствольных пулемётов ГШГ и ЯкБ, установленных в подвесной гондоле вертолёта (типа Ми-24):

Действительно, повышение эффективности должно составлять 1,3 – 1,7 раза. Теми же расчётами было определено, что «по критерию «стоимость-эффективность» пулемётный комплекс с двухпульными патронами превосходит штатный [дешевле] в 1,2 – 1,5 раза».

Всё просто замечательно! Только вот в том же отчёте было указано, что эти цифры верны для расчётов «без учёта влияния противодействия противника». И далее: «расчёты специалистов КБ им. Миля при учёте огневого противодействия противника показали, что при стрельбе по цели «Пехотное подразделение» преимущество двухпульных патронов по отношению к штатным патронам составляет: калибра 7,62 мм – 13 %, калибра 12 мм – 17 %». То есть, если вертолёт вынужден совершать противозенитные или другие манёвры при стрельбе, «уходя» от огня противника, то эффективность резко снижалась. Это важно знать для понимания дальнейшей судьбы концепции «ливня огня» и этих образцов вооружения…

Итак, в 1975 году ЦНИИТОЧМАШ была выдана ОКТ «Теоретик». В ходе работ значительное время и усилия пришлось приложить для обоснования и доказательства позиции патронщиков, что создать 3-х и 5-ти пульные патроны в заданных габаритах и требованиях по энергии пуль на дистанции 1000 метров конструктивно невозможно. В итоге, были разработаны опытные варианты патронов: 12,7-мм двухпульный 1СЛ в латунной гильзе, получивший индекс ВВС «9-А-4012» и 7,62х54-мм двухпульный патрон получивший индекс ВВС «9-А-4011».

Подробно история разработки этих патронов изложена в четвёртой книге «Современные отечественные патроны, хроники конструкторов» монографии В.Н. Дворянинова «Боевые патроны стрелкового оружия», где этой теме посвящена целая глава, содержащая не только изложение истории их создания, но и большое количество чертежей, схем, результатов испытаний.

В период с 30.05…31.08.1977 года для проверки соответствия ТТТ опытных авиационных комплексов (пулемётов и патронов), уже на этапе технического проекта, в ЦНИИТОЧМАШ были изготовлены опытные партии двухпульных патронов и проведены их испытания. Обе партии опытных патронов при приёмо-сдаточных испытаниях удовлетворили требованиям чертежа по весовым и геометрическим параметрам, баллистическим характеристикам и кучности стрельбы из баллистического оружия. Результаты испытаний обеих партий двухпульных патронов из пулемётов ТКБ-621 и ТКБ-063 при сдаче технического проекта также оказались положительными.

А 17.07.1978 г. чертежи 12,7-мм патрона 1СЛ были утверждены ПЗ 493 (Представительство Заказчика) с припиской: «На опытную партию для государственных испытаний».

Но, примерно в этот же период, произошли достаточно важные для нашей истории события: в 1977 году оба опытных 4-х ствольных пулемёта были приняты на вооружение. Тульские оружейники, КБП и ЦКИБ СОО, предъявили на государственные испытания разработанное оружие. В «комплекте» со штатными 12,7х108-мм и 7,62х54-мм патронами. Пулемёты получили индексы ВВС 9-А-624 и 9-А-622 соответственно. История разработки и «доводки» оружия, сама по себе, весьма интересна и сложна. Конструкторам пришлось последовательно решить большое количество серьёзных проблем с надёжностью, живучестью, технологичностью и прочее.

Пулемёты ГШГ-7,62 и ЯкБ-12,7 в подвесной вертолётной гондоле ГУВ-8700.

Пулемёт ЯкБ-12,7 в дистанционной подвижной установке УСПУ-24.

Но как повлияло принятие пулемётов на вооружение на патронщиков, продолжавших разработку двухпульных патронов? Достаточно для того, чтобы об этом упоминать:

Во-первых, теперь во всех испытаниях допустимо было использовать только ставшие штатными образцы оружия и конструкция оружия уже не подразумевала возможности доработки пулемётов для «согласования» работы комплекса оружие-патрон;

Во-вторых, конструкция 7,62-мм пулемёта ГШГ претерпела настолько значительные изменения (никак не согласованные с ЦНИИТОЧМАШ, как головным и ответственным исполнителем) в части устройства газового двигателя автоматики, что в 1978 году испытания опытных патронов на этих пулемётах были сорваны, поскольку «поставленные КБП пулемёты с новым индексом 9-А-622 при контрольной проверке по ОТТ ВВС-65 при стрельбе при температуре минус 60 °С не обеспечили возможность стрельбы опытными патронами… Сложившееся обстоятельство с пулемётами 9-А-622 привело к невозможности проведения предварительных испытаний опытных 7,62-мм двухпульных патронов и изготовления полигонной партии патронов для государственных испытаний». Банально не хватало энергетики порохового заряда опытных патронов для раскрутки блока стволов «новым и значительно упрощённым» газовым приводом автоматики доработанного пулемёта ГШГ;

В-третьих, траектория пуль опытных двухпульных патронов не сопрягалась со штатными 12,7-мм патронами из-за разной баллистики. А прицельный комплекс вертолёта МИ-24 (бортовой вычислитель ВСБ-24) был «настроен» на ставшие в одночасье штатными пулемёты, под штатные патроны и соответствующую баллистику.

По итогам испытаний, опытные двухпульные 12,7-мм патроны удовлетворили ТТТ практически по всем требованиям, включая надёжность функционирования оружия. При этом, по ним оставалось достаточное количество технических, технологических и организационных вопросов. Это и «затяжные» выстрелы, и порох, и капсюли, и герметизация и вообще значительно более сложные, по сравнению с «сухопутными» требования ВВС (ОТТ ВВС-65 и ОТ ВВС-76), не привычные патронным заводам, с их отработанными технологиями по «сухопутным» стандартам. Ведь 12,7-мм патрон был, прежде всего, штатным «сухопутным» патроном!

Невозможность предъявить Заказчику результаты испытаний 7,62-мм двухпульных патронов создавала ещё одну серьёзную проблему – как закрывать ОКР «Теоретик»? Но выход по закрытию ОКР «Теоретик» был найден. Патроны 1СЛ с пулемётом 9-А-624 (ЯкБ-12,7 ) были рекомендованы на государственные испытания, а 7,62-мм двухпульный патрон с пулемётом 9-А-622 – на доработку по новой НИР «Дубль». Дополнительно в НИР «Дубль» включили требование по отработке 12,7-мм патрона 1СЛ со стальной лакированной гильзой, разработкой которой с 1966 года занимались КБАЛ и Ульяновский машиностроительный завод. О постановлении ЦК КПСС и СМ СССР от 20 января 1976 года «О переводе биметаллических и латунных гильз на стальные лакированные гильзы с целью сокращения расхода цветных металлов» уже говорилось выше, и это постановление надо было выполнять – принять на вооружение новый патрон в латунной гильзе было просто не реально…

Не вдаваясь в другие подробности (которые есть в 4-ой Книге монографии), отметим лишь следующие, самые интересные факты:

– двухпульный патрон калибра 12,7 мм В ЛАТУННОЙ ГИЛЬЗЕ для пулемёта ЯкБ-12,7, разработанный ЦНИИТОЧМАШ приказом Министра обороны СССР от 08.01.1982 г. № 12 принят на вооружение ВВС со следующими тактико-техническими характеристиками: длина патрона 147 мм, масса патрона 145 г, масса каждой пули 31 г, начальная скорость первой пули 730 м/с, второй пули – 670 м/с, бронепробиваемость на дальности 1000 м – 5 мм;

– окончательно все «мелкие» проблемы по патрону 1СЛ были решены лишь к 1986 году (пришлось разработать новую транспортную упаковку, внедрить новый тип герметика, окончательно отработать стабильность внутренней баллистики, обеспечить полное соответствие требованиям ОТТ ВВС, изобрести новый способ крепления более короткой (относительно штатной) первой пули в дульце штатной гильзы и прочая, прочая);

– Бортовой вычислитель ВСБ-24, несмотря на длительную переписку и несложность его доработки, не был доработан. 18.09.1984 года завод им. Миля сообщал: «На запрос ЦКИБ СОО от 15.06.1984 г. и ЦНИИТОЧМАШ от 08.08.1984 г. сообщаем, что баллистика патрона 1СЛ в вычислители прицелов вертолётов Ми-24В, Ми-24Д и Ми-24П не введена вследствие отсутствия технических возможностей. Использование двухпульных патронов в боекомплектах указанных вертолётов возможно. При этом поправки при прицеливании берутся из таблиц. Однако отсутствие трассёров в двухпульных патронах не позволяет корректировать стрельбу, что существенно снижает точность стрельбы». И такой патрон был разработан по заказу ВВС. Приказом министра обороны от 05.01.1989 года 12,7-мм двухпульный патрон с трассирующей пулей 1СЛТ (индекс ВВС 9-А-4427) был принят на вооружение и снабжение ВВС;

– В конце концов, в 1981 году разработка 7,62-мм двухпульных патронов была прекращена. Поскольку «Применение для пулемёта ГШГ-7,62 двухпульного патрона не повышает боевой эффективности из-за неизбежно малой энергии каждой пули по сравнению с обычным патроном, что резко уменьшает поражающее действие по целям». Что, кстати, безрезультатно пытались доказать патронщики ЦНИИТОЧМАШ ещё в 1975 году, когда получили задачу по разработке … трёхпульного 7,62-мм патрона;

– «Сухопутные» военные внимательно следили за ходом и результатами работ по созданию двухпульных патронов для ВВС. Тем более. что ГРАУ в своё время инициировало в ЦНИИТОМАШ подобные исследования для 7,62х39-мм автоматных (обр. 1943 г.) патронов, которые были прекращены на этапе НИР ввиду очевидной неэффективности таких патронов. Чудес не случилось и в этот раз. По поводу двухпульных 12,7-мм патронов мнение ГРАУ было похожим: в 1979 году в/ч 64176-Е дало развёрнутое заключение после проведения ЦНИИТОЧМАШ факультативной проверки работоспособности 12,7-мм пулемётов обр. 1938/46 гг. (ДШКМ) и НСВ-12,7 (6П11): «12,7-мм двухпульный патрон 1СЛ при стрельбе из стрелкового оружия Сухопутных войск может найти ограниченное применение вследствие пониженной бронепробиваемости, необходимости переделки прицельных приспособлений и меньшей надёжности работы пулемёта». В 1983 году, более определённо: «В Сухопутных войсках крупнокалиберные пулемёты предназначены главным образом для поражения легкобронированной техники и низколетящих воздушных целей. Применение для борьбы с указанными целями двухпульных патронов, кучность которых в 2,5 раза хуже, а энергетические характеристики пуль на дальности 1000 м в 3 – 4 раза ниже, чем у штатного патрона, по мнению ГРАУ, снизит эффективность оружия. Кроме того, внешнебаллистические характеристики пуль штатного и двухпульного патронов отличаются, что делает невозможным ведение прицельного огня из пулемётов без переделки их прицельных приспособлений. На основе изложенного ГРАУ МО считает нецелесообразным применение двухпульных патронов для стрельбы из 12,7-мм пулемётов ДШКМ и НСВ-12,7».

Осталось объяснить – почему стальная лакированная гильза так и не стала штатной для 12,7-мм патронов.

В принципе, её разработку вели КБАЛ (г. Климовск) и Ульяновский машиностроительный завод. Когда в 1981 году начинался новый этап, в рамках ОКР «Дубль», ЦНИИТОЧМАШ планировал использовать в своей разработке двухпульного патрона (который получил название 1СЖ) уже практически готовую, так сказать штатную металлическую гильзу. Первые партии опытных стальных гильз проверялись стрельбой на прочность и надёжность функционирования из пехотного пулемёта обр. 1938/46 гг. (ДШКМ) и из авиационного пулемёта А-12,7А. При проведении контрольных испытаний в ЦНИИТОЧМАШ в IV кв. 1969 г. при стрельбе из пулемёта ДШКМ было получено повышенное количество задержек из-за вылета патронов из звена ленты. По прочности и всем остальным характеристикам 12,7-мм патроны со стальной гильзой удовлетворили ТТТ. Поэтому в совместном заключении ЦНИИТОЧМАШ и ПЗ 2321 по результатам испытаний патроны со стальной гильзой были рекомендованы для серийного производства при условии применения и утверждения для пулемёта ДШКМ ленты, применяемой в опытном пехотном пулемёте НСВ-12,7, вместо штатной ленты.

В начале 1970-х гг. пулемёты НСВ-12,7 и НСВТ были приняты на вооружение Сухопутных войск. В 1977 году в ТУ на приёмку 12,7-мм патронов было введено испытание их стрельбой из пулемёта НСВТ (танкового варианта пулемёта НСВ-12,7). Вариант со стальной гильзой полностью удовлетворял требованиям и решением ГРАУ от 27.11.1978 года была утверждена конструкторская документация на 12,7-мм патрон со стальной лакированной гильзой.

Никто не предвидел неразрешимых сложностей именно со стороны гильзы.

Однако во время испытаний опытных патронов 1СЖ в III квартале 1981 года случилась большая неприятность – «при температуре выдержки пулемёта с боекомплектом при минус 60°С получается высокий процент гильз с продольными трещинами по дульцу и, частично, по скату – 60,9 %, на латунных гильзах патронов 1СЛ трещин нет». В нормальных условиях также было зафиксировано недопустимо высокий процент гильз с трещинами по скату и дульцу. Стали разбираться. Выяснилось:

«Сопоставление чертёжных геометрических размеров патронников пулемётов ДШКМ, НСВ-12,7 и 9-А-624 показывает, что патронники пулемётов НСВ-12,7 и 9-А-624, разработчиком которых является ЦКИБ СОО, имеют различные размеры в районе размещения части ската и дульца гильзы. Наличие на пулемёте 9-А-624 больших относительных радиальных зазоров между гильзой и патронником и резкого перепада диаметров патронника в месте расположения дульца гильзы приводит при стрельбе к значительным неравномерным по длине радиальным деформациям и переобжиму дульца гильзы. Пластические свойства металла латунной гильзы штатных 12,7-мм патронов обеспечивают такую степень деформации и гильза не разрушается. Стальная гильза, особенно при отрицательных температурах, таких радиальных деформаций не выдерживает, вследствие чего в этой зоне образуются продольные трещины.

Таким образом, причиной продольных трещин на дульце стальной лакированной гильзы 12,7-мм двухпульного патрона 1СЖ являются большие радиальные зазоры, предусмотренные чертежом патронника серийного пулемёта 9-А-62».

Разница в размерах действительно оказалась значительной: диаметр патронника в этом месте у ДШКМ составляет, мм: 14,08, у НСВ-12,7 – 14,28, у ЯкБ-12,7 – 14,78. Кроме этого, величины зеркальных зазоров (между дном гильзы и зеркалом затвора) у всех пулемётов также разные. У ДШКМ – от минус 0,02 мм. до плюс 0,008 мм.; у ЯкБ-12,7 – до 0,5 мм. Это очень существенная разница. Соответственно, условия функционирования гильзы в каждом из пулемётов РАЗНЫЕ.

Оружейники, конечно, отказались вносить изменения в свои чертежи. Поскольку эти удивительные размеры появились не просто так и не в результате ошибки или недосмотра. Да и оружие было принято на вооружение, не отзывать же готовые пулемёты?

Вот как сегодня (в 2015 году) объясняет причины проблем с поперечными обрывами гильз автор монографии «Боевые патроны стрелкового оружия» В.Н. Дворянинов, в те годы начальник отдела №23, являвшимся головным и ответственным исполнителем по ОКР «Дубль»:

«Теоретически, в начале выстрела гильза под действием давления пороховых газов на её дно отбрасываются назад, выбирая зеркальный зазор. Точнее – после того, как пуля сдвинулась, давление газов на дно гильзы намного превышает давление на стенки ската гильзы в направлении к дулу. В итоге гильза должна начать смещаться в направлении дна, выбирая зеркальный зазор. Должна, но, как говорится, не обязана Этот процесс происходит в небольшой промежуток времени после преодоления извлекающего пулю усилия (давления распатронирования).

Пока давление внутри гильзы возрастает до уровня извлекающего пулю усилия, гильза остаётся неподвижной в продольном направлении и под действием давления газов раздувается в радиальном направлении и начинает прижиматься к стенкам патронника. Причём этот процесс начинается с дульца и верхней части корпуса гильзы, где толщина стенок минимальная. К моменту начала выхода пули из дульца, сила прижатия гильзы к стенкам патронника может быть уже такой большой, что сила удержания гильзы силами трения в продольном направлении превышает усилие от давления газов на дно гильзы и отбрасывания гильзы назад не происходит. Её как-бы защемляет в верхней части. И гильза начинает растягиваться в продольном направлении, выбирая не только зеркальный зазор, но и упругую деформацию узла запирания в осевом направлении.

Возможное наибольшее давление распатронирования в 12,7-мм патронах могло достигать величины 452 кг/см2. Этого вполне достаточно для того, чтобы мягкая и тонкостенная латунная гильза прижалась к стенкам патронника на большой длине к моменту распатронирования и не могла быть отброшена газами назад. А в сочетании с увеличенным на авиационных пулемётах зеркальным зазором это, скорее всего, приводило к отдельным случаям поперечных обрывов гильз при выстреле, что совершенно недопустимо в многоствольных системах. Вот и надумали конструкторы решить проблему самым простым способом – уменьшением длины контакта гильзы с патронником в начальный период её деформации путём расточки патронника в "проблемном" месте - в районе дульца и начала ската».

То есть, оружейники для обеспечения надёжности работы оружия, тем более такого сложного и капризного как многоствольные высокотемпные системы, с одной стороны заложили увеличенный зеркальный зазор, с другой стороны – применили известный им метод расточки патронника. Глядя на размеры патронников видно, как для А-12,7 и НСВ-12,7 «хватило» двух десятых расточки. А для ЯкБ-12,7 – позволили себе добавить ещё пять десятых. Итого разница в семь десятых. От возможных продольных обрывов и тугой экстракции латунной гильзы избавились. О том, что появится стальная гильза и не переживёт таких «улучшений», никто тогда не догадывался…

Для исключения подобных случаев в будущем, 03.05.1983 года 5 и 4 ГУ МОП была утверждена разработанная ЦНИИТОЧМАШ Инструкция «О порядке разработки, согласования и внесения изменений в чертежи патронника и канала ствола баллистического, боевого и нарезного спортивно-охотничьего оружия», согласованная с КБП, ЦКИБ СОО и КБАЛ.

Патронщики, конечно, предприняли все возможные усилия для решения проблемы. Но разница в размерах была столь велика для стальной гильзы, что ничего не помогло. Решая проблему за счёт конструкции и размеров гильзы – для одной системы получали требуемый результат, но для других – тугую экстракцию или другие недопустимые с точки зрения надёжности результаты.

Кроме этого, четвёртое Главное управление МОП в мае 1982 года распорядилось проводить испытаниях штатных 12,7-мм патронов, в том числе, из пулемёта ЯкБ-12,7, поскольку ВВС использовали эти патроны. И это окончательно похоронило попытки введения стальной лакированной гильзы для 12,7-мм патронов в целом, поскольку «оно не работало».

На этом история со стальной лакированной гильзой для штатных 12,7-мм одно- и двухпульных патронов закончилась. Гильза для них до сих пор остаётся латунной.

Что касается судьбы двухпульных 12,7-мм патронов 1СЛ и 1СЛТ, а также стрелково-пушечного вооружения наших вертолётов, то, если кратко, их судьба сложилась следующим образом.

Первоначально один ЯкБ-12,7 и два ГШГ-7,62 устанавливались в единой гондоле. Но ГШГ достаточно быстро исчезли из этой композиции и ЯкБ «остался в гордом одиночестве». Сам пулемёт был доработан в направлении надёжности, темпа стрельбы и повышения ресурса живучести стволов, получив название ЯкБЮ-12,7.

Интересно, что ВВС отдавали предпочтение штатным однопульным 12,7-мм патронам. Скорее всего потому, что стрелять двухпульными «по баллистическим таблицам», или корректировать огонь по трассёрам легко лишь в теории и на полигоне. И многие наши боевые вертолётчики ни разу не сталкивались с двухпульными патронами на практике.

Кроме всего этого, в 1982 году для ВВС была завершена НИР «Азимут-2» по обоснованию вооружения перспективных вертолётов, исследованиями по которой была установлена нерациональность вооружения этих летательных аппаратов 12,7-мм пулемётным вооружением. На вертолёты МИ-24 в части штатного стелково-пушечного вооружения стали устанавливать авиационные двуствольные пушки ГШ-23, ГШ-30-2. Заманчивая и красивая концепция «ливня огня» также себя полностью не оправдала… В 2010 году 12,7-мм патроны 1СЛ и 1СЛТ были сняты с производства и с вооружения Российской Армии.

Самым важным во всей этой истории является очевидность того, что в любом боевом комплексе оружие-патрон не существует «старшего» или «младшего». Только хорошее понимание всех нюансов конструкции и функционирования как элементов оружия, так и патрона смогут принести общий успех и положительный результат. И каждая «мелочь», незначительная на первый взгляд, грозит своими сюрпризами.

Николай Дворянинов

Максим Попенкер

© ноябрь 2015

При подготовке настоящей статьи были использованы материалы:

В.Н. Дворянинов. Книга-4 "Современные отечественные патроны, хроники конструкторов" (ISBN 978-5-9906267-3-7) монографии "Боевые патроны стрелкового оружия", ISBN 978-5-9906267-0-6. Издательство Д'Соло, Климовск, 2015.

Собственные фотографии и рисунки авторов;

Материалы свободной энциклопедии "Wikipedia";

Н.Г. Меньшиков. Альбом конструкций патронов стрелкового и крупнокалиберного автоматического оружия. Издательство Артиллерийской академии им. Ф.Э. Дзержинского, М., 1946.

В отечественной истории стрелкового оружия и боевых патронов к нему есть страница, которая интересна своей оригинальностью и не очень известна любителям темы.

Речь пойдёт о «партизанских патронах». Точнее о том, как во время Великой отечественной войны нашими патронщиками был разработан оригинальный метод переделки трофейных немецких патронов для стрельбы из отечественного оружия.

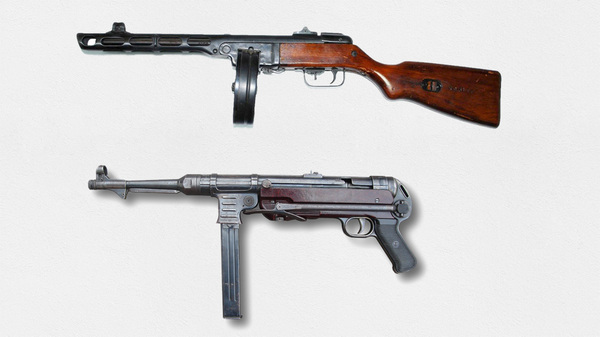

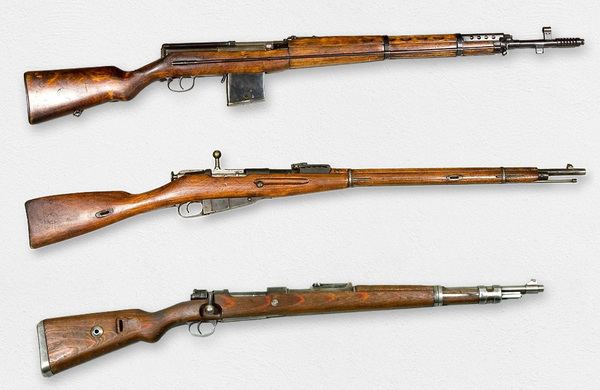

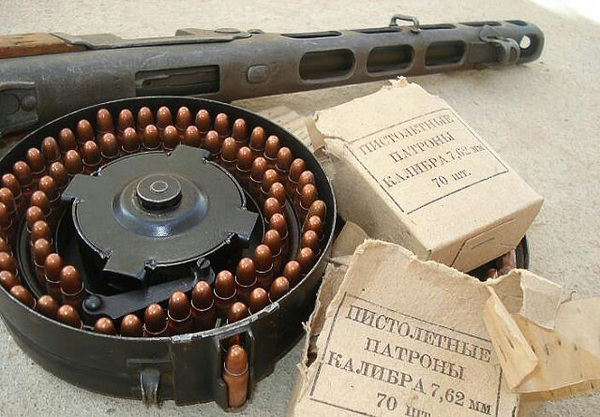

Трофейные немецкие патроны, а именно – винтовочный 7,92х57-мм «Маузер» и пистолетный 9х19-мм «Парабеллум» – приспособились переделывать для стрельбы из отечественного стрелкового оружия: первый – для 7,62-мм винтовок Мосина и СВТ, а также пулемёта ДП; второй – для 7,62-мм пистолетов-пулемётов ППШ и ППД, пистолета ТТ.

На рисунке выше парами изображены «герои» этой удивительной истории. Точнее, штатные отечественные и немецкие патроны с указанием их основных размеров. Отечественные слева, немецкие справа.

Даже первый, неискушённый взгляд на эти патроны говорит, что задача по превращению одних патронов в другие, мягко говоря, больше похожа на авантюру, чем на реальный технический проект. Особенно – учитывая особенности конструкции оружия. Попробуем в этом разобраться.

Имевшаяся до последнего времени по этому вопросу информация была разрозненна, не полна и не давала ясных ответов на все вопросы. В журнале «Оружие», № 6 за 2001 год была опубликована интересная статья Павла Столярова «Очумелые ручки: переделка патронов в полевых условиях‪‬». А в ноябре 2012 года Андрей Уланов (kris_reid) опубликовал в своём блоге Livejournal заметку, впервые представив публике обнаруженные им в архивах материалы по этой теме – Акт о результатах испытаний в апреле 1943 года переделанных немецких пистолетных и винтовочных патронов, а также более поздний Отчёт об испытаниях в мае 1943 года тех же патронов на Научно-Исследовательском Полигоне Стрелкового Вооружения Красной Армии (НИПСВО КА) в подмосковном Щурово.‬‬‬‬‬‬ Он же опубликовал интересную статью «Партизанский релоадинг».

Последним на сегодня, недостающим «кирпичиком», стала отдельная глава, посвящённая этой теме в первой книге четырёхтомной монографии «Боевые патроны стрелкового оружия».

Автор монографии, Владислав Николаевич Дворянинов, с конца 1982 года работал начальником ведущего в СССР и в России патронного отдела в ЦНИИТОЧМАШ, сменив на этой должности Бориса Владимировича Сёмина, который был непосредственным участником тех событий.

В его личном архиве и обнаружился любопытный документ – «Наставление к винтовочному ручному прессу для переделки трофейных патронов под отечественное оружие», выпущенное типографией издательства «Совецкая Беларусь» в количестве 500 экземпляров, содержание которой стало основой материала для главы в книге.

Итак, 1942-43 год. Идёт война. На оккупированных территориях действуют многочисленные партизанские отряды. Сначала спонтанно и разрозненно, но к этому времени – уже значительно более организованно и скоординировано. Для оперативного и чёткого руководства партизанскими формированиями, оказания им всевозможной помощи и снабжения, в мае 1942 года был создан Центральный штаб партизанского движения (ЦШПД). Его возглавил первый секретарь ЦК КП(б) Белоруссии Пантелеймон Кондратьевич Пономаренко.

Кроме прочих, одной из основных задач штаба было обеспечение партизан всем необходимым для ведения боевых действий. В первую очередь – оружием и патронами к нему. Из истории хорошо известно, что партизаны испытывали в этом реальные и объективные трудности. Только лишь сегодня, издалека, рассуждая «здраво» и теоретически, можно с лёгкостью отправить бойцов «добыть себе оружие и патроны у противника». Конечно, партизаны всегда и во все времена добывали трофеи и с успехом их использовали.

Но перед тем, как судить о наилучших путях снабжения, надо представлять себе реальные потребности в патронах и реальные возможности добыть исправное оружие для них в требуемом количестве. Оружие всегда и во всех армиях положено было собирать на поле боя, утрата боевого оружия была серьёзнейшим проступком, за который сурово наказывали. Например, в немецкой армии даже за утерю запасного ствола к пулемёту полагался расстрел. Поэтому они носились в специальных чехлах с лямками, через плечо.

С другой стороны, ввиду огромного расхода патронов, снабжение ими осуществлялось в колоссальных количествах. Например, лишь за 50 дней Курской битвы нашими войсками было израсходовано полмиллиарда винтовочных и автоматных (точнее – пистолетных) патронов! Расходы германской армии были соответствующими. Поэтому добыть трофейные патроны было намного реальнее, чем оружие. И добывали, и рапортовали об этом в центр…

Как следует из архивных документов, лично начальник ЦШПД Пономаренко «выдвинул идею переделки трофейных боеприпасов для стрельбы из отечественного стрелкового оружия, использовав при этом все элементы трофейных боеприпасов: гильзы, пули, пороха и капсюля путём переобжатия пуль и гильз», а «работой по реализации выдвинутой идеи руководили гвардии подполковник тов. Гарбуз В.И. и инженер-подполковник тов. Трусов С.К.». Разработку технологии и практическую реализацию осуществили на Московском заводе №44 в Марьиной роще (филиал завода № 46 в Кунцево). Точнее, во вновь выделенном из него в 1943 году самостоятельном патронном ОКБ-44. В работах также принимали участие цех валового производства патронов непосредственно завода №44 и завод №304.

Идея наших патронщиков, в своей основе, была проста и оригинальна.

Немецкий винтовочный патрон переобжать так, чтобы он фиксировался в патроннике отечественного оружия скатом гильзы, а не шляпкой-закраиной, как наш штатный «мосинский» патрон 7,62х54-мм. Излишки гильзы отрезать. Пулю переобжать под наш калибр, порох использовать трофейный.

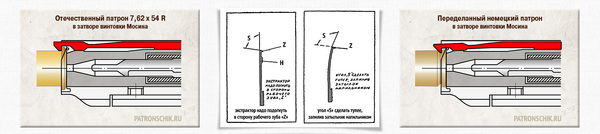

На рисунке синими линиями показаны места фиксации гильз обоих патронов в патроннике винтовки Мосина. Слева – наш штатный винтовочный патрон. Фиксируется выступом внизу гильзы – называемым шляпкой или закраиной. В центре – как располагался бы штатный немецкий винтовочный патрон. В этом эскизе допущена ошибка – диаметр немецкой пули больше, чем диаметр пульного входа в патроннике винтовки Мосина. Но некоторые знатоки утверждают, что стрельба немецкими 7,92х57-мм патронами из неё была «возможна и так», без переделки… Хорошо видно, что даже если «забить патрон до упора», он упрётся скатом гильзы и будет значительно длиннее нашего, выступая наружу и не давая затвору закрыться. Справа изображён переделанный трофейный патрон и, также синими линиями, обозначен способ его фиксации.

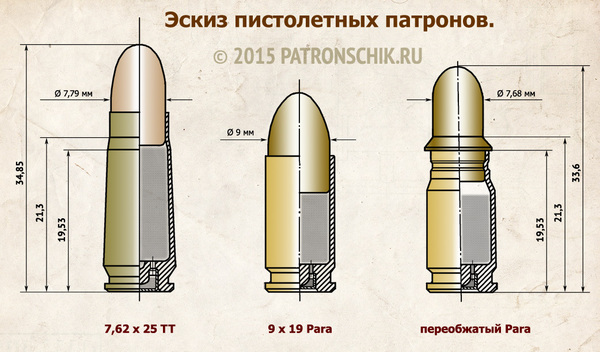

Немецкий пистолетный патрон и гильзу также переобжать, но «с изюминкой»: на переделанной пуле организовать ведущий поясок, который будет имитировать скат гильзы нашего патрона и фиксировать его в патроннике отечественного оружия. Также использовать немного переобжатую исходную гильзу с капсюлем и трофейный порох.

Для реализации этих идей использовать элементарный ручной пресс с достаточным усилием, набор матриц и пуансонов. Плюс приспособа для распотранирования и последующей сборки переделанных патронов. В принципе – всё реально осуществить, в том числе в условиях партизанского отряда.

Придумано-сделано-опробовано.

В апреле 1943 года состоялись, судя по всему, первые реальные испытания предложенного метода и отстреляны 1000 переделанных с его помощью патронов. Акт комиссии, подписанный всеми «основными» руководителями и исполнителями, был весьма положительным. В нём отмечалась безотказность работы оружия, нормальные начальные скорости пуль, хорошая кучность и пробиваемость, правильное давление пороховых газов. Для пистолетных патронов отмечалось, что «желательно снизить темп стрельбы за счёт уменьшения заряда, т.к. при большом темпе стрельбы обнаружено на 500 выстрелов 15 случаев застревания гильз между затвором и казённой частью ствола».

И выводы комиссии: «На основании результатов испытаний комиссия считает: вполне возможным переделку партизанами на местах трофейных пистолетных и винтовочных патронов для стрельбы из автоматов ППШ, ТТ и винтовки образца 1891/30 гг. Для решения вопроса возможности стрельбы из пулемёта ДП и винтовки СВТ, провести дополнительные испытания».

Разработчики, судя по датам архивных документов, весьма быстро провели доработку и улучшения в указанных направлениях, изготовили и подали на испытания 4200 штук винтовочных и 2000 штук пистолетных переделанных патронов. Испытания проводились на НИПСВО КА, в Щурово, Московская область, в начале мая 1943 года.

По итогам испытаний, 18 мая 1943 года был выпущен отчёт полигона «По вопросу испытания немецких винтовочных и пистолетных патронов, переделанных под отечественное оружие. На основании задания Арткома № 1204 от 23 апреля 1943 года, Научно-Исследовательским полигоном Стрелкового Вооружения К.А.».

Который читать без слёз невозможно. Видимо, мало кто ожидал такого провала и количества выявленных при испытании проблем… Если бы нам сегодня был доступен только этот отчёт, то кроме как драмой и авантюрой такую переделку назвать было бы сложно.

Что же выяснилось при этих испытаниях?

Во-первых, наружный осмотр переделанных патронов выявил, что они сделаны плохо – недопустимо большое количество пистолетных патронов с трещинами на пулях и гильзах, плохо закреплены пули и извлекаются усилием руки; винтовочные патроны плохо обжаты по дульцу, скат гильзы неправильной формы; по своим размерам те и другие резко расходятся с чертежами.

Во-вторых, начальные скорости пуль и давление пороховых газов как у переделанных пистолетных, так и у винтовочных патронов значительно ниже наших штатных патронов и требований отечественных ТУ.

В-третьих, количество задержек при испытании стрельбой из автоматической винтовки Токарева обр. 1940 года составило 100% для образца средней изношенности и 39,7% для неизношенной. Пулемёт Дегтярёва ДП «совершенно не давал автоматического огня». При стрельбе из пистолета ТТ выявлено до 14,3% задержек.

В-четвёртых, при испытании стрельбой из винтовок Мосина обр. 1891/30 г. выявлено очень тугое закрывание затвора, от 20 до 50% случаев; тугая экстракция стреляных гильз и необходимость применения шомпола для их выбивания из патронника (в 3% случаев); осечки при стрельбе из изношенной винтовки до 20%; «утыкание патрона и неотражение стреляных гильз, дошедшее в одной винтовке средней изношенности до 34,4% в общей сложности».

В-пятых, предоставленные на замену штатных, экстракторы для СВТ и ДП «сделаны небрежно, не удовлетворяют требованиям чертежей... два винтовочных экстрактора (из трёх) и один экстрактор для пулемёта ДП (из двух) сломались в процессе стрельб».

Вместе с тем, в отчёте отмечались и положительные результаты испытаний:

– прочность пульных оболочек и пробивная способность пуль пистолетных патронов удовлетворительна. Пробитие 3-х рядов 25 мм досок обеспечено. Кучность удовлетворительна;

– стрельба на безотказность работы пистолетов-пулемётов ППШ и ППД прошла удовлетворительно;

– пистолетные пули были уловлены в пакле, поясок у них исчез, пули были правильной формы, за исключением задка, где по диаметру они были меньше, чем у ведущей части и задок был несколько деформирован

Но этих «плюсов» явно было недостаточно для признания результатов испытаний положительными, поэтому выводы и заключение в отчёте были разгромными.

«Выводы [полигона]:

1. Немецкие пистолетные патроны, переделанные ОКБ-44 под отечественное оружие, непригодны для стрельбы из пистолетов ТТ, но могут быть использованы для стрельбы из пистолетов-пулемётов, при улучшении способа переделки, как указывается во 2-м пункте. Кучность и пробивное действие удовлетворительны...

3. Немецкие винтовочные патроны, переделанные ОКБ-44 под наше оружие, в том виде как они были присланы на НИПСВО КА непригодны для стрельбы ни из винтовки образца 1891/30 г. и 1940 г. (особенно последней), ни для стрельбы из ручного пулемёта ДП. При этом установлено, что чем более изношено оружие (оставаясь всё же в пределах войсковых допусков), тем больше задержек при стрельбе дают переделанные патроны».

«Заключение [полигона].

1. Способ переделки немецких пистолетных патронов, разработанный ОКБ-44 в принципе правильный и после доработки в направлении указанном в настоящем отчёте можно рекомендовать его партизанским отрядам.

2. Способ переделки немецких винтовочных патронов, разработанный ОКБ-44, непригоден, так как переделанные патроны не годятся для стрельбы из отечественного оружия.

3. Следует предложить ОКБ-44 разработать новый метод переделки трофейных винтовочных патронов, учтя все недостатки, выявленные испытанием на НИПСВО КА и пожелания последнего и новую партию таких патронов прислать на НИПСВО для вторичного испытания.

4. НИПСВО КА вообще считает, что подобная, хотя бы и усовершенствованная, переделка пистолетных и винтовочных патронов оправдывает себя только при отсутствии соответственного трофейного оружия».

Вот именно так – никому такая переделка не нужна…

Здесь следует отметить, что «Научно-Исследовательский Полигон Стрелкового Вооружения Красной Армии» – НИПСВО КА в Щурово был в те годы одним из самых авторитетных центров СССР в части исследований, разработки и испытаний новых систем стрелкового оружия и патронов. Опытные и технически грамотные военные инженеры полигона знали толк в своём деле и пользовались заслуженным авторитетом.

А ОКБ-44 при патронном заводе №44 было только что создано и ничем себя к тому времени не зарекомендовало. Так что «сдать зачёт» с первого раза можно было лишь при идеальных результатах. Хотя объективность заключения и обоснованность выводов полигона по результатам испытаний абсолютно очевидны.

Что дальше? Поскольку задачу по разработке такого метода никто не отменял, идея принадлежала лично начальнику Центрального штаба партизанского движения, и потребность в такой переделке была очевидна, работы должны были продолжиться.

И они продолжились.

(окончание статьи в следующей части...)

Эта «патронная матрёшка» была придумана Владиславом Николаевичем Дворяниновым как своеобразный сувенир бренда «ЦНИИТОЧМАШ» примерно в 1994 году. Не смотря на то, что он был начальником ведущего в России и СССР патронного отдела. В те нелёгкие, мягко говоря, для государственных НИИ времена, они были вынуждены отчаянно искать любые пути для выживания. Директор ЦНИИТОЧМАШ, Александр Валерианович Хиникадзе, кроме работ по "основной" тематике, как-то предложил всем высказывать любые предложения, вплоть до выпуска сувениров. Так и родилась эта идея. До её коммерческой реализации, к сожалению, дело не дошло. Ввиду очевидной пикантности такого сувенира – слишком внешне похож на настоящие боевые патроны со всеми вытекающими последствиями...

Составляющие матрёшку "элементы". В собранном виде матрёшка выглядит как один (левый) патрон.

Все "элементы" матрёшки в разобранном виде.

Как видно по фотографиям, «матрёшка» состоит из 5 разных отечественных патронов стрелкового оружия – крупнокалиберных 14,5 х 114 и 12.7 х 108, винтовочного 7.62 х 54 R, автоматного 5,45 х 39 и пистолетного 5,45 х 18.

К разработке многих из них автор «патронной матрёшки» имел прямое и непосредственное отношение, хорошо зная их размеры и габариты. Что и удалось изящно использовать для такой необычной композиции. Как говорится – талантливый человек – талантлив во всём…

Их, матрёшки, до сих пор иногда "выпускает" ЦНИИТОЧМАШ весьма ограниченными партиями. Как сувениры для партнёров, друзей по отрасли, VIP-персон, рекламных акций и прочего. А в начале 2000-х годов автор этой идеи даже получил премию за неё. В размере 1 тыс. рублей.

Кроме матрёшки и 52 лет работы патронщиком, Владислав Николаевич по достоинству может гордиться своим монументальным трудом – четырёхтомной монографией "Боевые патроны стрелкового оружия", которые многие читатели уже называют "лучшим трудом о патронах на русском языке из когда-либо издававшихся". Забыв про скромность, добавим – и не только на русском. Особенно про российские и советские разработки.

В ней подробно и профессионально описана история патронов от их возникновения до наших дней. Большое внимание также уделено «смежным» темам – вопросам эффективности, основам баллистики, истории разработки оружия. Например, материалы отдельной главы четвёртой книги про «Абакан», по отзывам читателей, «содержат информации больше, чем все предыдущие сведения из интернета и статей вместе взятых».
