Добрый утроденьвечерночи!
Сегодня принесли шестёрку. Упал с балкона, этаж 2, нужны порно фотки.
Телефон был в 2х сэрвисах. В одном отказали по внешнему виду, типа телефон дрова и делать мы его не будем, второй вроде как решился посмотреть и даже что то делал в нём.
Телефон понятное дело не включается, потребление 0, компьютер не видит.
Ага. Грели процессор под компаундом и модемный процессор...
Звоню клиенту и говорю, типа либо это китайский восстановленный труба, либо шансов мало. В общем клиент убедил меня, что телефон куплен официально. Ладно, значит так оно есть.
Разбираю, подключаю к блоку питания.
Кратковременное нажатие и потребление 0.12мА в течении 2 секунд говорит нам о исправном контроллере питания u2 (зачем его тогда перекатывали я хз, хотя... может и меняли с донора, что говорит о сколах на кромке напыления)

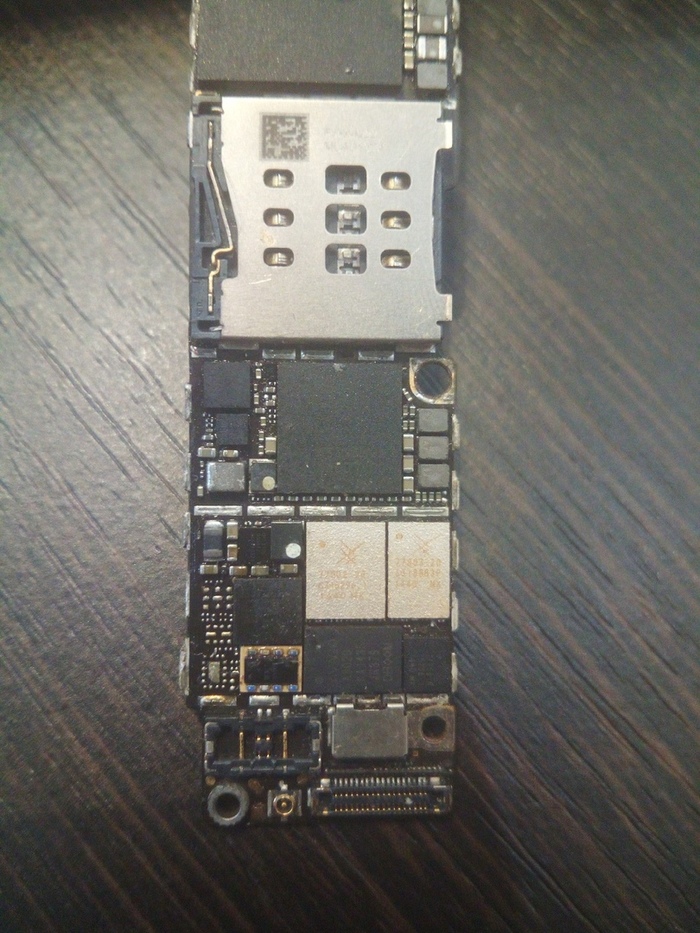

Так так: ещё и тигрис трогали.
Заменил рядом стоящий тристар на исправный и выкинул плату в мусорку телефон включился:
Ну думаю, всё ремонт закончен. Но телефон постоянно перезагружается, да и ещё не показывает зарядку+не подключается к компу.
Хм... Но нам то нужны данные...
Решил, что средний контакт аккумулятора отъехал, но там было всё в порядке, да и аккумулятор живой(хотя я бы заменил).
Ну решение пришло быстро. Меняем так называемый tigris charger, отвечающий за определение заряда и саму зарядку.
Снимаем его и наконец то выкидываем в мусорку:
Зачищаем и ставим всё это дело на место.
Телефон ведёт себя точно так же, как и до замены тигриса.
Снимаем и прозвоним контакт ap_to_tigris_swi. Он отвечает за запуск тигриса процессором.
Конечно же обрыв... Беда, требуется реболл процессора(ему уже делали прогревание) или "костыль".
Значит так. Звоню опять и уточняю дополнительную стоимость за реболл процессора или тот самый костыль, на котором ремонт сводится "умрёт когда вздумается"(когда так делаю, чувствую себя сволочью, типа накручиваю цену за ремонт и бла бла бла). У человека бюджет ограничен+какие то кредиты и т.д судя по его истории. В общем сошлись на втором варианте "костыля".
Далее ремонт аля "технический колхоз", при котором надёжность ремонта падает в разы, плюс ко всему крайне не рекомендуется заряжать телефон в автомобиле. Далее поясню почему.
А собирать наш "костыль" мы будем по такой незамысловатой схеме:
Цель - создать фальшивую генерацию сигнала процессора путём подтяжки земли и основной шины vcc_main (проще говоря - обыкновенного делителя напряжения).
Как это выглядит на схеме:
И так, что бы сгенерировать сигнал запуска тигриса, нужны 2 резистора 2.2к.
Берем давно усопшего донора и почитаем схемы:
Вот это войско нам и нужно. R0302, R0304.
Вот тут их найти:
Отпаиваем две штучки.
Вот они под 4х кратным увеличением(кончик иголки для масштаба):
Далее нужно спаять этот колхоз следуя схеме.
Вот что вышло(на фото ошибка. Я случайно припаял к выходу 5в на тигрис, но потом исправил):
Далее собираем окончательно схему и замазываем уф-маской:
Комп видит, телефон заряжается свои положенные. Делаем резервную копию.
Готово.
Звоню клиенту и говорю, что всё готово - забирайте.
И тут заявляет: увидел Ваш пост на Пикабу https://pikabu.ru/story/uvelichenie_pamyati_iphone_6_do_128g... , вы там память увеличивали. Хочу так же.
Я говорю не стоит - телефон скорее всего умрёт.
Настаивает.
Хорошо, делаем.
В итоге - телефон повис на яблоке (ранее прогретый процессор окончательно поплыл).
За данные человек расплатился и оставил этот телефон мне на опыты.
Хороший, и в то же время печальный конец ремонта.
Обьясню, почему данный костыль ненадёжен:
При первом же скачке напряжения сгорит тигрис и свободные 5 вольт побегут по основной линии питания, где располагаются абсолютно все микросхемы на плате. Восстановить в этом случае будет невозможно.
Конец)
