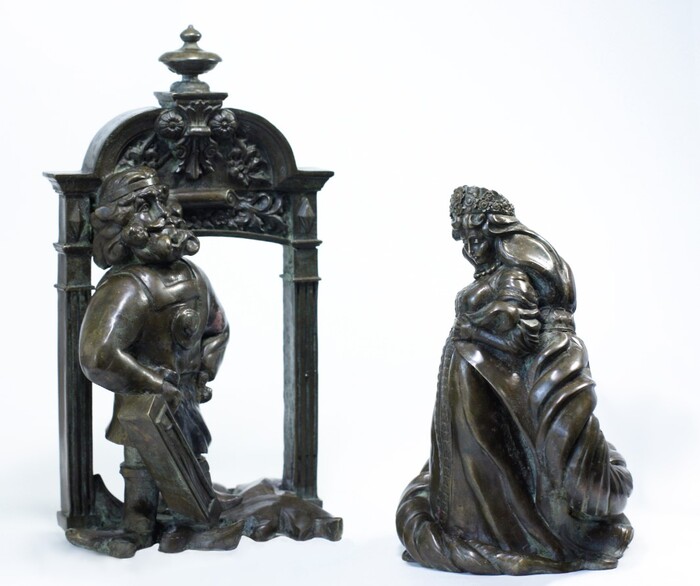

Вначале 2025 года я закончил работы по созданию трех фигур из серии малых городских скульптур для Тюмени. Все три композиции высотой от 15.5 см до 21 см которые будут установлены в городе – моего авторства. От эскизов и разработки визуальной концепции, до готовых 3D моделей, и печати мастер моделей на 3D принтере для дальнейшего перевода в металл и подготовки к установке.

Лев. Высота 15.5 см.

Права. Высота 15.5 см.

Деревянных дел мастер. Высота 21 см.

Создание каждой подобной фигуры от разработки эскиза, через 3D моделирование, 3D печать (или фрезеровку), формовку и художественное литье в металле занимает до двух месяцев. Конечно, некоторые этапы накладываются друг на друга и таким образом фактически затраченное календарное время на художественную часть может отличаться в сторону уменьшения. Но тогда нужно учитывать время и силы, потраченные на организационные моменты. На практике создание и установка каждого скульптурного объекта (любого размера) — это большой коллективный труд, который требует слаженной работы многих людей на всех этапах.

3D модели готовые к 3D печати, формовке и художественному литью были разработаны в ZBrush.

Давайте рассмотрим процесс разработки и создания серий малых городских скульптур с применением 3D печати и 3D моделирования на примере тюменского проекта.

Во второй половине 2024 года представители проекта «Тюмики – легенды тюменских улиц» обратились ко мне с предложением разработать и создать несколько малых скульптур для Тюмени. На тот момент у них были общие соображения на тему того что и зачем планируется делать, но нерешенной оставалась визуальная часть и итоговый формат фигур.

После предварительного обсуждения, было принято решение разработать первую пробную фигуру в предложенной мной оригинальной манере и стилистике. Опорной точкой была выбрана эстетика русских сказок и русского модерна, в частности. С определенными допущениями, разумеется.

Одним из основных моментов на которые опирался такой выбор - это желание избежать клише из диснеевских мультфильмов, которые уже широко применяются в аналогичных проектах. В русской культуре есть большой пласт прекрасных произведений, которые можно использовать для поиска опорной стилистики. Например, для первой разработанной фигуры были выбраны следующие произведения:

По итогам разработок вариантов эскизов, был слеплен следующий вариант тюмика по имени Лев. Выбранное решение соответствует сформулированной визуальной концепции, и фигура без дискуссий и дальнейших обсуждений ушла на 3D печать, формовку и художественное литье из металла.

После лепки в ZBrush модель уходит на печать с учетом определенных поправок на то что в дальнейшем она будет использоваться для литья.

С напечатанной фигуры снимается силиконовая форма и уже с помощью этой формы делается восковая мастер модель. На фотографии отсутствует рука так как она печаталась и формовалась отдельно в связи с конструкцией фигуры.

Затем она был припаяна в воске перед переводом в металл. Готовая восковая модель используется для литья по выплавляемым моделям и получается металлическая отливка.

Черновая отливка обрабатывается и патинируется до достижения финального результата.

Готовая фигура сразу же уехала в Тюмень, и работа двинулась дальше.

В пару ко Льву была заэскизирована, слеплена, напечатана и отлита девушка Права. Согласно изначальной концепции они должны стоять на мосту друг напротив друга. Общий визуальный стиль был уже найден, и работа продолжилась в том же русле.

После подготовительного этапа поисков была разработана модель следующего вида:

Разумеется не без сбора примеров и дополнительной информации и образцов. Как и в первом случае образы опираются на существующее культурное наследие, включая перосмысленные решения предшественников.

По описанной выше технологии, готовая 3D моделль была напечатана на 3D принтере став мастер моделью  готовой для дальнейшей формовки в  силиконе.

Мастер модель была заформована и получена восковая модель, которая была обработана и использована для дальнейшего литья.

Силиконовая форма, которая была снята с напечатанной мастер модели.

Отлитая фигура перед обработкой и патинированием.

Итоговый результат.

Деревянных дел мастер стал третьей фигурой, созданной мной для Тюмени. Выбранное решение включает в себя узнаваемый образ части деревянного наличника. При желании, наличник выбранный как часть композиции можно найти в городе.

В связи с добавлением дополнительных элементов высота всей скульптуры увеличилась с 15.5 см до 21 см, но технологический процесс остался тем же самым.

После предварительного обсуждения концепции была слеплена 3D модель в ZBrush.

Мастер модель напечатана на 3D принтере.

Восковая модель.

Восковая модель была переведена в металл путем литья по выплавляемым моделям.

Отливка была обработана и получился следующий результат.

Кроме того, всем фигурам были добавлены крепежи необходимые для установки в выбранных местах.

Вот все и готово. Еще раз хочу поблагодарить всех людей, которые приняли и еще будут принимать участие в проекте. Реализация таких проектов — это большой коллективный труд. Спасибо всем!

Моя группа в ВК с новостями по текущим проектам: https://vk.com/srediberez

🌸 Персонажа смоделировала в программе zbrush, после чего напечатала на фотополимерном принтере, обработала, покрасила, покрыла лаком.

В высоту фигурка 10 см, внутри полый. Надевается на палец =))

Думаю сделать еще полупрозрачную версию )

Продолжаю публиковать фотографии новых работ. Готова еще одна скульптура моего авторства для Тюмики - легенды тюменских улиц. Установка мини скульптур которые я слепил для Тюмени ожидается уже в этом году.

Высота композиции 15.5 см. Для сравнения высота "Деревянных дел мастера" из предыдущего поста - 21 см.

По традиции, фигура была слеплена в ZBrush, напечатана на 3Д принтере, заформоована и переведена в металл по технологии художественного литья по выплавляемым моделям.

Моя группа в ВК где публикую детали по текущим проектам: https://vk.com/srediberez

Делаю толстеньких сфинксиков, в высоту до кончиков ушек 8 см ✨

🩷 Я сделала модельку котика в программе ZBrush, печатаю на фотополимерном принтере, обрабатываю бормашинкой, обезжириваю, грунтую, крашу, покрываю лаком (использую полиуретановый), проклеиваю шарнироприемники тканью, чтобы краска не стёрлась, и собираю на резинку =)

🩷 Спасибо за внимание 🩷

Розовый лысый котик ручной работы, подвижный, в высоту 8 см

Модельку сделала в программе zbrush, напечатала на фотополимерном принтере, обработала, загрунтовала, покрасила, покрыла лаком, приклеила шарнироприемники тканью чтобы не стёрлась краска, собрала на резинку =)

Группа вк: https://vk.com/club215649145

Последний раз мы остановились на объединении сабтулов, погнали дальше!))

Пункт 10) Кнопка DynaMesh - это один из важнейших пунктов! Расскажу в рамках курса для начинающих кратко (могу сделать отдельный пост по вашему желанию).

🔹Все объекты (еще называют примитивы) состоят из полигонов. Соответственно, чем больше полигонов, тем выше детализация и наоборот. И особенность программы Zbrush состоит в том, что она этот процесс офигенно оптимизирует!

🔷То, что можно сделать Zbrush, вы вряд ли с такой же легкостью сделаете в blender и тд, комп просто улетит к чертям от такой перегрузки, просто эти программы для этого не предназначены, а это миллионы полигонов!)) Почему же так: В Zbrush есть волшебная кнопка - 🔹DynaMesh🔹! И Мы будем создавать модель через DynaMesh. Чтобы делать хорошо детализированных персонажей, мы должны выстроить сколько будет полигонов.

🔷Сначала посмотрите принцип работы кнопки DynaMesh на рисунке 20
🔹Чтобы открыть эту кнопку: для этого переходим в Geometry, затем в DynaMesh. Чтобы посмотреть сетку из полигонов, нажмите на кнопочку Line Fill PolyF (Рис 20). Немного увеличиваем полигоны в разделе DynaMesh (Рис 20.1 , рис 20.2 ), вы не обязаны повторять все в точности, покрутите ползунки, посмотрите что будет, можете побаловаться с количеством полигонов ! Вернуть назад можно сочетанием клавиш Ctrl + z.

🔷Позже, в пункте 11.1. , рис 25.3, я также расскажу про кнопку, которая оптимизирует полигональную сетку - ZRemesher.
🔷Обратите внимание, мы делаем кота для печати, поэтому нам важно сохранить хорошую детализацию, чтобы на печати не было видно полигонов!
Принцип работы DynaMesh - Рис 20

🩵КАК РАБОТАЕТ: DynaMesh ВАШ ЛУЧШИЙ ПОМОЩНИК! Нажимая кнопку, каждый раз строиться заново сетка! Например, если вы тяните полигоны кистью Move - они ломаются и мутируют :D А DynaMesh восстанавливает сетку.

Всегда после воздействия на наш объект - нажимаем DynaMesh )) так будет шикарная детализация!!! (Рис 20.3)

Продолжаем: Как включить DynaMesh УЖЕ НА КОТЕ

Обратите внимание, большое количество полигонов нормально для Zbrush, существует также кнопка ZRemesher для оптимизации сетки, но об этом я скажу в конце, как сделаем лапки и хвостик.
Вы можете начинать от меньшего к большему количеству полигонов!!!! То есть сначала детализировать с малым количеством полигонов, но по мере надобности (детализации) увеличивать!!!!

Действия можно возвращать, не забывайте ( есть еще способ: вверху, под настройкой кистей где интенсивность, размер, желтый ползунок "времени", можно возвращаться назад и вперед! Но учтите, если у вас какой-то Сабтул удалился, то вернуть вы его уже на сможете. Где дублировали ушко (кнопка Dublicate, можете в рисе 18 посмотреть), под ней есть кнопка Delete - она удаляет объект без возможности возврата!!!!

Пункт 11) Теперь рисуем, что душе угодно!
Сначала включите/проверьте симметрию! Кнопка Х
🔹Делаем глазки , щёчки, носик, не бойтесь экспериментировать , все предельно просто, надо просто натыкиваться :D

Важно: 🔷 ВСЕГДА идите от меньшего к большему. Сначала намечаем, где что будет анатомически!) Не переходите сразу к эстетике! иначе в конце будет не правильно выглядеть мордочка! Делаем легкими штрихами, где будут глаза, щечки, носик и тд можете действия отменять и разглаживать, экспериментируем!!!! Только потом по-тихоньку все детализируйте (не точечно) накидывайте.

🔹Как решили, где что будет находиться, переходим к эстетике.
!!! Помните правило: От меньшего к большему. От простого к сложному. Иначе никак.

Кистью Move можно вытянуть лапки

Пункт 11) Я специально хвост поставила не вместе с ушками. Для упражнения и укрепления! Делаем хвостик снова через доп объект, но на этот раз выбираем цилиндр ( Если забыли как добавить, смотреть Пункт 6, Рис 11 в Первой части)
🔷ВСЕ АНАЛОГИЧНО!!!
🔹Двигаем цилиндр только по цветным стрелочкам и кругам!!!! чтобы не нарушать симметрию!!!

🔹Снова объединяем хвост к телу!) Для этого переходим в правую панель, нажимаем Sabtool-> нажимаем на Merge -> для начала выберем первый сабтул, чтобы соединить тело с хвостом -> нажимаем MergeDown, соглашаемся, так как программа спрашивает, уверены ли ( Рис 19, Пункт 9).

🔹Теперь снова сделаем правильную сетку: Нам снова нужна чудо кнопка DynaMesh, для этого переходим в Geometry, затем в DynaMesh, снова нажмите на кнопку. (Чтобы посмотреть сетку из полигонов, нажмите на эту кнопочку Line Fill PolyF)

🔷Используем Shift чтобы разгладить хвостик и кисть Move чтобы поставить хвостик как вам хочется)

🔷Хотела бы добавить еще одну кисть (так как возможно многим она пригодиться) для ушей и хвостика - как сделать их пожирнее

🔷Как работает Кисть Inflat ДЛЯ НАГЛЯДНОСТИ:

Как работает Кисть Inflat НА ДЕЛЕ: У нас тонкий кончик у хвостика и основание ушек! давайте сделаем их побольше) :

* Шов образовался из-за искажения сетки под работой кистью Inflat, ушко и тело столкнулись (полигоны разных частей тела встретились друг с другом. Чтобы этот шов исчез, и полигоны объединились -> используем DynaMesh! :D

🔷По такому же принципу как и хвостик можете сделать хоть что! крылья, рожки и многое другое ))

Дополнительный пункт 11.1. Кнопка ZRemesher
ZRemesher - полезная кнопка для оптимизации сетки (посмотрите прошлую сетку - рис 23, и эту - рис 25.3). если у вас слишком много полигонов, не разглаживается, или вы на каком то этапе скульпта, просто не уверены, лагает комп и тд- можете использовать эту кнопку. Я ей редко пользуюсь, но это не значит, что она не нужна! в данном случае я не буду ее применять, вы можете по своему усмотрению.

Рис 25.3, ZRemesher

Пункт 12) Давайте немного побалуемся и придадим красоты :D (кратко, быстро). Для покраса и рендера нужно писать отдельную статью

🔹Нажимаем:

🔹Выбирайте любой материал, тыкайтесь, что душе понравится))

🔹Немного настроем свет:
Желтые лампочки - включен свет, всё жмякаем, не боимся!

Пункт 13) Сохраняем!
🔹Save As - кнопка для сохранения вашей работы.
🔹Когда откроете Zbrush и вам снова надо будет открыть вашу модельку -> кнопка Load Tool (напротив/слева от кнопки Save As)

🩵Вот и готово!!!

🩵Я вами горжусь, как минимум потому что долистали до этого момента
🩵Вы молодцы ! При желании, могу напечатать вам вашего котика
🩵Жду ваших результатов и мнения
🩵Я очень старалась сделать гайд простым и понятным для любого!
🩵Буду очень радааа вашей поддержке, я очень старалась :3

🔹Делать ли ещё такие гайды?

🔹Кого бы вы еще хотели видеть и какой сложности?)

🔹Думаю сделать гайд по кистям/текстурированию ;отверстия zbrush; по анатомии, так как я врач, неплохо в этом разбираюсь :D
🔹Делать ли продолжение семейства "круглых животных" ?))

🩵 Буду ждать ваших пожеланий 🩵
