Всем привет) Недавно принесли один интересный аппарат в ремонт, хочу поделиться с вами

Итак, это Vertu Constellation T, сенсорная и крайне дорогая звонилка. Необычный дизайн придаёт некий интерес к этому телефону)

Мне уже приходилось пару раз чинить такие, у них как правило две проблемы: быстро разряжается, не заряжается или заряжается, но под определённым углом

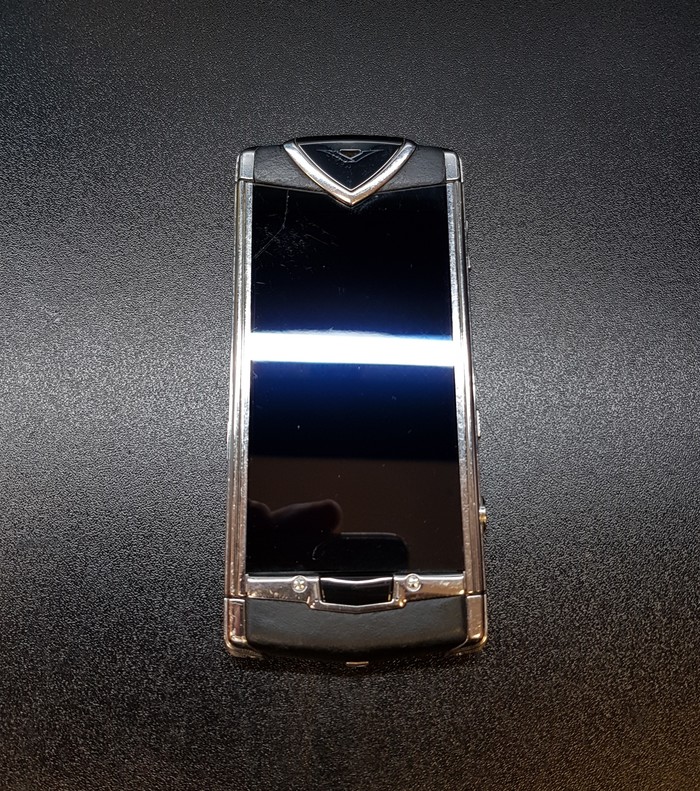

Такой вот девайс:

В целом ремонт телефона довольно простой, но есть несколько нюансов, о которых я сейчас расскажу


Разбирается телефон по контуру, минусовой отвёрткой. Отвёртка должна быть широкой и прочной, так как винты крепко закручены и можно сорвать головку болта

Далее желательно все снимаемые запчасти разложить как они снимались, так как запутаться потом очень легко. Например нижние боковые уголки отличаются от верхних, но я видел таких, кто их путал местами и они криво стояли

Вот эти пластиковые штуки ооочень легко потерять, особенно нижние

С переключателем на нижнем фото, тоже не всё так просто)) Внутри этого переключателя есть две длинные пружинки, которые упираются в пластиковые пеньки на самом телефоне, где она перемещается. Снять его очень просто, выкрутив боковую железку и вынув его, однако чтобы поставить его на место, нужно разделить переключатель на две части и будет доступ до пружинок с другой стороны, что позволит завести пружинки на пеньки (к сожалению забыл сфоткать как выглядит переключатель внутри)

Далее всё разбирается довольно просто, главное не забыть потом собрать его точно в таком же порядке

Есть ещё один нюанс: когда телефон разобран и можно вытащить плату, желательно снять все гильзы для винтов, которые держат корпус, потому что их потерять очень легко, а вот заменить чем то крайне тяжело. Всего их 8 штук. Чтобы не запутаться покажу на фото: маленьких квадратных гильз 7 штук, а вот восьмая находится на защёлке сим лотка. Я когда первый раз разбирал такой телефон доооолго искал восьмую гильзу)))

Процесс замены разьёма показывать не буду, покажу только новый и добавлю что он "перевёрнутый"

Аккумулятор окзался вздутый и 2011 года. Поставил аналогичный по маркировке от Nokia. (BL-6F)

Далее сборка телефона в обратном порядке, главное терпение и не торопиться, ну и пробный запуск:

Будут вопросы, спрашивайте)

Была у меня точка по ремонту телефонов, году так в 2011-2012 приходит мужик, приносит Vertu Ascent Ti у которого после сауны перестал показывать дисплей, не помню сколько точно он стоил на тот момент, но в памяти всплывают цифры поиска по интернету в несколько сотен тысяч рублей (если память не изменяет, то 406000 на каком то из сайтов, но это не точно).

Телефон оказался оригиналом. Его кто-то пытался разбирать и сорвали пару винтов. Я открутил винты, правда их пришлось выкинуть, дисплей был в окислах и даже замена разъема не помогла, но туда прекрасно встал дисплей от Nokia 6300, так как внутри Vertu всегда были обыкновенные телефоны Nokia Series 40, этот Vertu напоминал Nokia 6300. Я отмыл и пропаял разъем, осмотрел плату (вроде всё оказалось нормально) собрал телефон, взял две с половиной цены за ремонт (уже и не помню сколько по деньгам, порядка 7000 рублей вроде как) и отдал владельцу.

Он опять пришел через месяц, опять сауна, телефон в вечной перезагрузке. Клиент очень просил вытащить телефонную книгу, при помощи программатора UFS-3 извлек контакты, но прошивку найти не мог, тем более увидел в контактах телефоны весьма непростых людей нашего города, и много телефонов к которым была приставка "покер". Клиент наверное любитель азартных игр. Я отдал телефон со словами, что извини ничего сделать не могу.

Он пришел наверное через полгода с другим телефоном и показал этот Vertu, он был практически как новый. Клиент сообщил, что дочь поехала в Англию, он дал ей телефон, чтобы отдать в сервисный центр, у Vertu была пожизненная гарантия, они бесплатно его отремонтировали, поставили новый дисплей и новые винты. Думаю что они скорее всего просто в старый корпус установили полностью новую плату и дисплей. Потом был еще один Vertu Signature, но там была какая-то банальная поломка, что-то типа замены динамика, история его ремонта не отложилась в памяти.
