Создавал я как-то пост с вопросом про LED подсветку телевизора. Было предложено несколько вариантов, я остановился на самом простом в реализации. По просьбе @dorvei, выкладываю свою реализацию. На истину в первой инстанции не претендую, просто делюсь своим решением.
Железо.
LolinV3 DevBoard, aka NodeMCU:
ИК-датчик Vishay TSOP4838:
Прошивка ESP Easy, build R147. Прошивал через ESP8266Flasher, как это делать и подключать к Wi-FI подробно описанно здесь.
Подключение.
На ИК-датчике 3 ноги: 1 - выход (OUT), 2 - минус (GND), 3 - питание (Vs). Питается он, как и реле, от 5В.
Порядок подключения следующий:
1 нога - на пин GPIO-02 (D4);
2 нога - на пин GND (минус);
3 нога - на пин VIN (5В).
Реле подлючаем следующим образом:
Пин GND - на пин GND (минус);
Пин 5V - на пин VIN (5В);
Пин In - на пин GPIO-00 (D3).
Работа с прошивкой.
После того, как залили прошивку, подключились к Wi-Fi и подключили датчик, требуется настроить ПО. Для этого подключаемся к своей NodeMCU и видим такую картинку:
Переходим во вкладку Hardware, там надо настроить пин GPIO-02 на вход, пин GPIO-00 оставляем по умолчанию:
Далее, переходим во вкладку Devices, там видим список устройств. На данный момент он будет пуст, и это надо исправить. На любом номере нажимаем кнопку Edit и в списке устройст надо выбрать Infrared Input - TSOP4838:
В пункте 1st GPIO указавыем пин GPIO-02. Нажимаем Submit чтобы подтвердить изменения.
Далее варианты решения расходятся. У меня подсветка включается красной служебной кнопкой, выключается - синей, так они больше нигде не успользуются. Пробовал я привязывать к кнопке включения, но телевизор иногда на нее не срабатывает, и получалась ерунда с подсветкой. Я опишу свой вариант.
Чтобы привязать кнопку, надо узнать какой код она отсылает. Для этого переходим во вкладку Tools, и нажимаем кнопку Log. Жмакаем на красную служебную кнопку и в логе видим код (выделено красным). Тоже самое проделываем с синей кнопкой (выделено синим). Коды лучше записать.
Далее в той же вкладке Tools надо нажать на кнопку Advanced и в самом низу поставить галочку напротив пункта Rules:
Жмем Submit, чтобы подтвердить изменения. После этого в верхнем меню появится пункт Rules, нам тудой. В октрывшейся вкладке записываем следующий код (подставляя свои значения полученных кодов):
Жмем Submit, чтобы подвердить изменения. Можно перегрузить модуль для пущей уверенности.
После всех проделанных манипуляций подключаем свою LED-ленту и жмем на привязанные кнопки, чтобы проверить работспособность. Если все работает - поздравляю, Вы все сделали правильно.

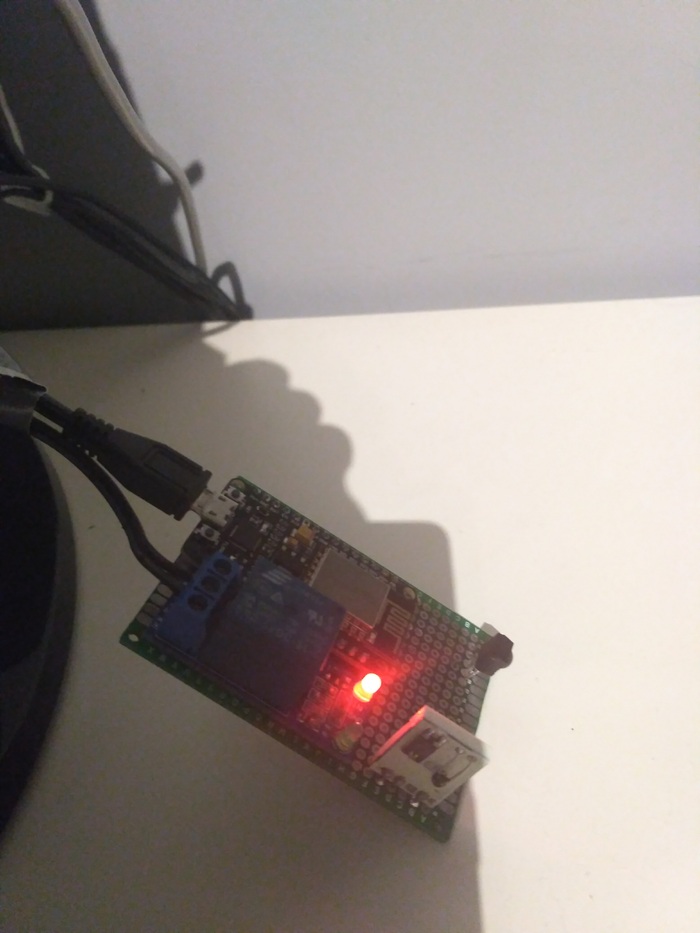

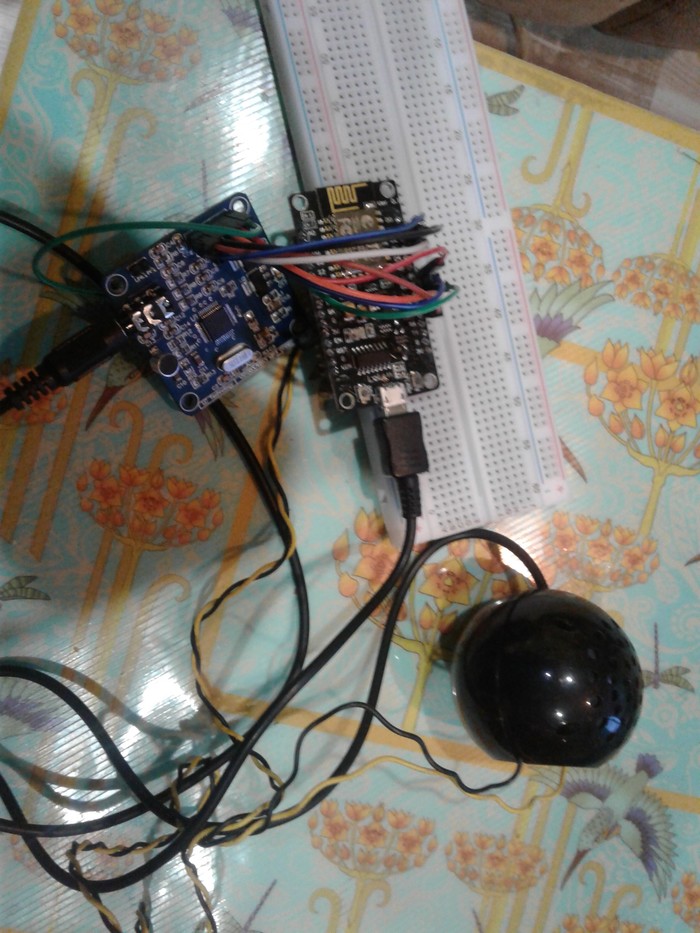

На последок прикреплю результаты своей работы. За плату не пинайте, я не электронщик. Тем более, что она прикрепленна на заднюю стенку ТВ и глаза никому не мозолит.
P.S. Если у кого возникнет вопрос "Почему NodeMCU, а Ардуина?", то отвечаю - у меня установленна система "умный дом" и моя подсветка в придачу к пульту управляется по Wi-Fi.
Извините за ошибки, спасибо за внимание.
