С задней стороны нет никаких признаков коррозии. Разбираю и смотрю что под радиатором системы охлаждения

Сразу видны окислы на компонентах цепи питания видеопамяти и разъёме доп.питания 12В

Кроме того, я заметил окислы под банками видеопамяти. На фото их заснять невозможно. Под видеопроцессором на первый взгляд всё чисто.

Было принято решение снимать все банки видеопамяти и убирать все видимые окисления на плате с заменой сгнивших smd элементов.

Все банки памяти сняты, отреболлены, контактные площадки на плате очищены от окислов. Шим-контроллер питания видеопамяти так же снят и почищен, его обвязка восстановлена

Видеочип я просто пропаял с флюсом на инфракрасной станции без снятия и реболла. Визуально он выглядел вполне нормально. Но на всякий случай сделал.

Теперь когда все компоненты отмыты и установлены на свои места, можно собирать видеокарту и пробовать включать

Изображение есть. Смотрю как видеокарта работает под нагрузкой в стресс-тестах и бенчмарках

Всё нормально. Никаких артефактов и отключений нет. Длительное тестирование прошло успешно. Видеокарту можно считать восстановленной.

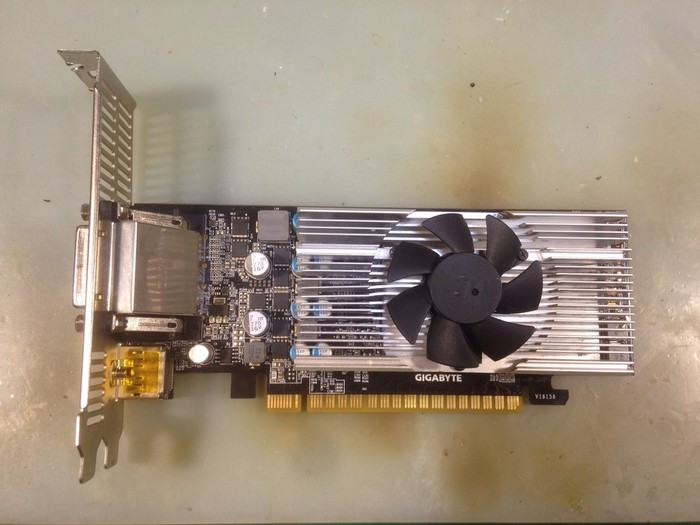

После вскрытия по внешнему виду текстолита мне сразу стало понятно по какому принципу работают "специалисты" данного "сервиса".

Видеокарту безжалостно прожарили

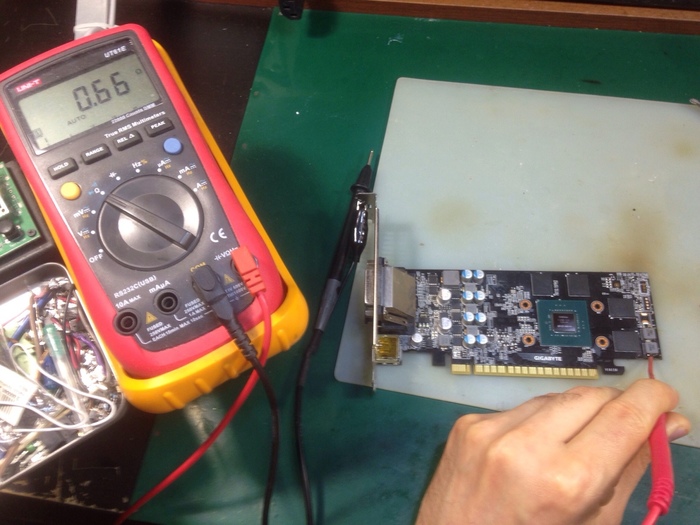

По замерам сопротивлений основных линий питания вроде бы всё нормально. Но шансов все равно мало.

После подключения видеокарты к лабораторному блоку питания, оказалось что на 5В стабилизаторе нет никаких напряжений.

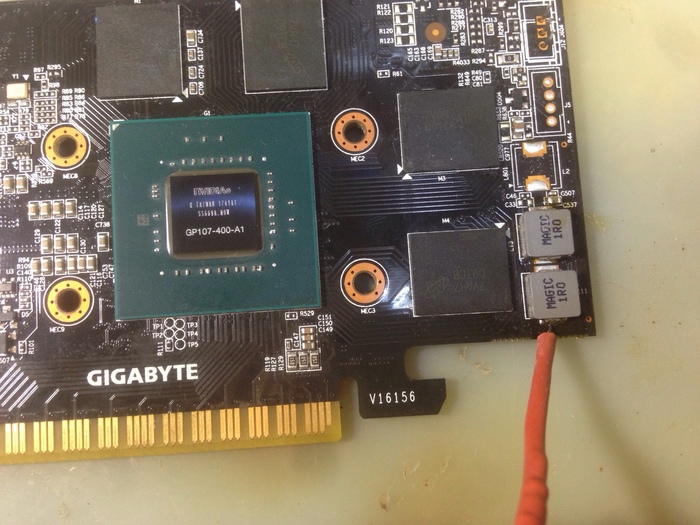

Разбираюсь почему нет даже 12В на входе стабилизатора. Оказалось, что с обратной стороны платы просто сбит нулевой резистор.

Ставлю резистор на место и 5В появляются.

Теперь потребление видеокарты от лабораторного блока питания вполне нормальное

Пробую запускать видеокарту в тестовом стенде. И получаю код B2. Стенд зависает на определении видеокарты

Придётся снимать все BGA микросхемы, ужаренные прогревастами из "сервисного центра". Есть подозрение, что видеочип и банки памяти "покачали" во время прогрева и под чипами слиплись шарики. Так же дешевый некачественный флюс, которым всё было залито, может быть причиной. Либо видеочип с памятью зажарили до смерти.

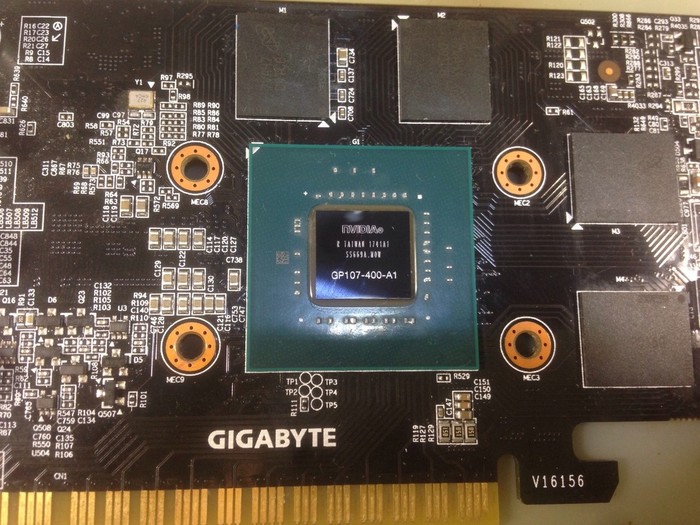

Аккуратно поднимаю видеочип - и действительно, под ним есть слипшиеся шарики. Под некоторыми банками памяти похожая картина.

Реболлю все микросхемы

Запаиваю отреболленый видеочип и все 4 банки памяти на место

Пробую теперь запускать видеокарту на тестовом стенде

Запуск успешный, видеокарта определилась, видеодрайвер установился

Проверяю работу карты под нагрузкой

Все стресс-тесты и бенчмарки успешно пройдены. В играх так же всё нормально

В результате видеокарта спасена.

Скорее всего изначально причиной неисправности был сбитый нулевой резистор над разъёмом Pci-e. Но в "сервисном центре" не стали ничего замерять и разбираться. Сделали что умеют лучше всего - прогрели и покачали видеочип. Не помогло. Отдали карту владельцу и сказали что ремонту не подлежит. К сожалению, это всё на что можно рассчитывать в большинстве сервисов...

Видеочипу действительно досталось после этих "специалистов". В итоге простой ремонт с заменой одного резистора превратился в муторную процедуру с устранением косяков криворуких специалистов-недомастеров.

К сожалению в такой ситуации дать гарантию на ремонт я не смогу. Неизвестно сколько проживут зажаренные "специалистами" микросхемы памяти и видеопроцессор. Но пока все тесты успешно пройдены.
