Всех приветствую)

Ещё один ноутбук от фирмы Dell был у меня в ремонте.

Проблема: не заряжается, тормозит при работе от БП.

Что ж, проблема давно известная и изученная многими ремонтниками. Поэтому сразу разбираю:

Сняв заднюю крышку, в глаза сразу бросается какая-то возня в области определения БП:

На всякий случай поменял транзистор с донора и проверил 33Ом резистор.

Проверяю, может проблема была в транзисторе:

Нет)
Остаются под подозрением сам блок питания (может там игла погнута, были случае уже), разъём питания (они тоже ломаются), и мультиконтроллер.

БП и разъём питания визуально осматриваем, прозваниваем мультиметром, если косяков нет, тогда скорее всего косяк в мультиконтроллере.

Я же перехожу к 3-му шагу.

Вот он зараза и его донор:

Многие скорее всего уже в курсе приколов этих мультиконтроллеров, но для тех кто в танке, поясню:
1 - мульты фирмы microchip необходимо устанавливать соблюдая не только их модель, но и версию загрузчика (они должны быть одинаковы);

2 - ставить мульт можно только Б/у, так как у новых, область загрузчика пустая и ноут просто не будет инициализироваться или даже включаться;

3 - область загрузчика один раз прошивается на заводе и все, на сколько мне известно, ещё не придумали способ прошивать загрузчик;

В моём случае мультиконтроллер MEC1404-NU, загрузчик: A2Q2F2.

Снимаем:

И ставим другой:

Но к сожалению этот оказался не рабочий.
Такое тоже случается. Беру другой и снова перепаиваю:

Снова проверяю сопротивления. Всё ок, можно включать:

Сообщение о нераспознанной зарядке ушло, блок стал корректно определяться:

А так же ноут перестал урезать частоту процессора до 0.99МГц, а значит он не тормозит:

На этом ремонт окончен.

Москва.

Всех приветствую)

Этот ремонт был сделан 25 марта, а очередь для его поста подошла только сейчас…

Итак. Ноутбук был куплен б/у, побывал уже в сервисе, и попал ко мне)

Проблема- выключается при 3D нагрузке, не работает веб-камера, плохо работает вай фай.

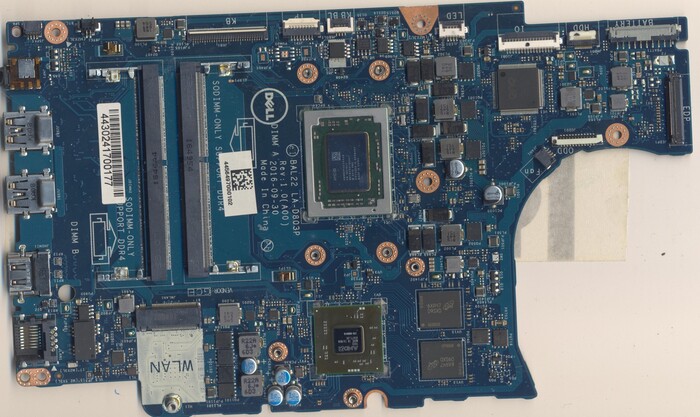

Я причину не сразу нашёл, хотя ее хорошо видно на фото ниже если увеличить изображение:

При более внимательном осмотре, обнаружил возле разъема подключения матрицы недодиф линию и плохо припаянный элемент:

Видимо рандомный конденсатор впаяли и хрен с ним)
Но так делать нельзя, поэтому сразу переделываю как правильно.

А правильно, это открыть схему, найти этот участок, узнать номинал конденсатора и припаять точно такой же:

В этом случае нужно 0.1U 6.3В.
Припаиваю конденсатор с донора, заодно допаиваю рядом стоящий элемент.

Теперь диф линия должна работать правильно.
Но это не основная проблема этого ноутбука)
Далее, по мере разбора, нахожу причину, почему не работает веб-камера и вайфай:

Обрыв провода в шлейфе матрицы, и повреждение кабеля антенны вайфай, а так же сломан коннектор этой антенны на самом модуле:

Но это легко устраняется. Вжух и кабель заменён:

Коннектор на модуле заменил на тоже донорский. Отпаял от какого-то модема вроде:

Обрыв провода в шлейфе матрицы под микроскопом:

Скорее всего это питание или сигнальный с веб-камеры.

Ну а теперь главная причина, почему же ноутбук выключался под нагрузкой?
А вот почему:

Механическое повреждение чипа видеопамяти.
Уж не знаю как умудрились его надломить, как-то получилось)

Решение только одно- менять.
Вжух, и готово:

После замены чипа видеопамяти, дискретка определяется нормально, и успешно прошла бенчмарк.

И веб-камера тоже заработала:

Но к сожалению, через себе или два, этот чип стал сыпаться артефактами.

Я его так же заменил уже бесплатно, по гарантии и по сей день ноутбук нормально работает)

Вот такой получился ремонт.

Москва

Dell Technologies заблокировали доступ и поддержку, но денег хотят.

Всех приветствую)

Собственно в какой-то момент просто пропала из диспетчера устройств дискретная видеокарта.
А так ноутбук работает.

Охлаждение для такой конфигурации конечно так себе…

На первый взгляд вроде всё нормально, но стоило перевернуть плату:

Есть залитие!

Рассмотрим чуть ближе:

Какая-то каша.
И ноутбук при этом нормально включается и работает))
Силовая часть не пострадала - это хорошо.

Немного почистив кистью, смотрим повреждения:

В основном пострадали логические элементы.
Как оказалось далее, они довольно специфические по своим параметрам и далеко не на каждом доноре такие есть.
Пришлось их заказывать в красно-белом, так как там они есть в наличии.

Все это дело чистим, паяем, восстанавливаем дорожки и так далее.

Так пострадал сетевой контроллер:

После пары часов кропотливой работы, проверяем результат:

Нашлась наша 2060)
Проверим ее в работе:

Функционирует) значит работа выполнена верно.

Жидкость попала через зазоры у кнопки включения. А так как эти логические элементы находятся возле неё, то соответственно залило всю логику:

Москва
