Увидела я рекламу недельного марафона по 3d max. И думаю: "давно ж хотела опробовать эту программку", а все никак, теперь ещё и декрет. Ну и записалась. Итогом марафона стали вот такие работки-рендеры.

⬇️ Из пяти представленных ниже рендеров, по мне, этот наиболее неудачный. Слишком всего много и ракурс наверное плох. Ну на то это и есть одна из первых работ.

⬇️А здесь, наоборот, чего-то не хватает.

⬇️ Здесь стояла задача сфокусироваться на одном объекте.

⬇️А тут была задача сделать по минимуму объектов и ограничиться солнечным светом.

⬇️А это самый первый рендер, но самый любимый. Очень все тут просто, всего мало, но получилось здорово и сочно.

Честно сказать, мне так понравилось это делать, прям загорелась, и хотелось бы попробовать моделировать сами объекты.

Может кто подскажет хорошие уроки по 3Дмакс? Потому что было предложено платное обучение, но 110 тыс за 6 месяцев обучения для меня, мягко сказать, дороговато. А для мамы в декрете это вообще 3.14здец, как дорого😐

Приветствую вас, сегодня пойдет разговор об программе для 3д моделировании.

Fusion 360 - это одна из лучших программ.  Ее программный комплекс сумел впитать в себя лучшие черты от других разработок Autodesk. В ее структуре есть свой облачный сервис, есть своя социальная сеть для общения людей внутри программы. Из этого выходит, что люди с разных уголков мира могут работать над общим проектом и обсуждать его тонкости.

Программа Fusion не требовательна к вашему железу, может использоваться на операционных системах Windows, Linux.

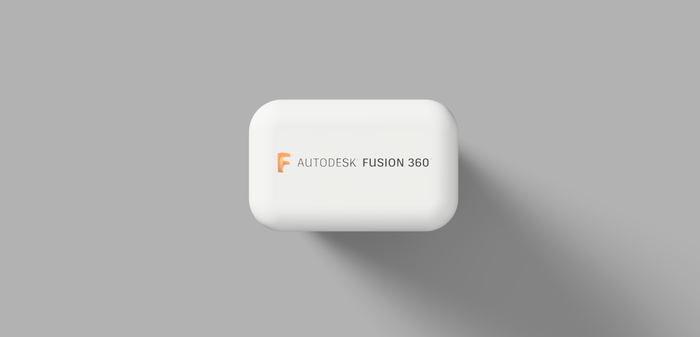

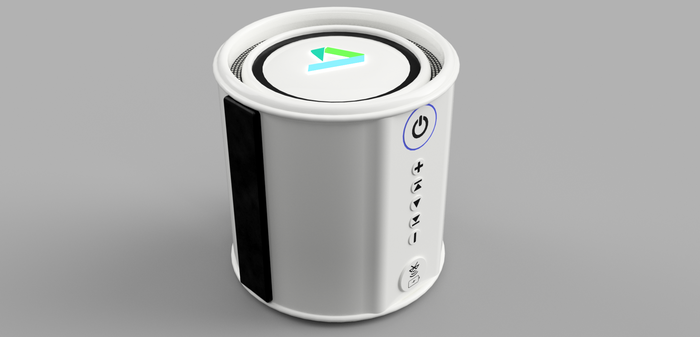

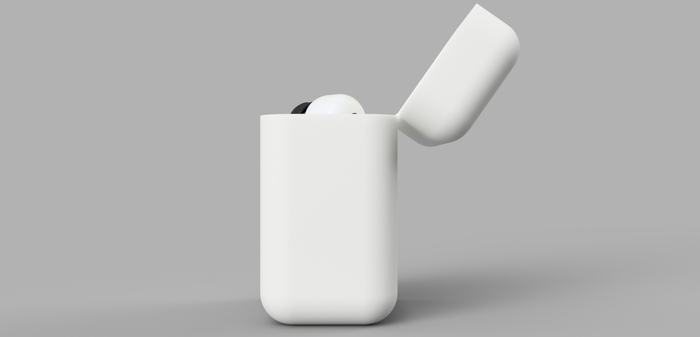

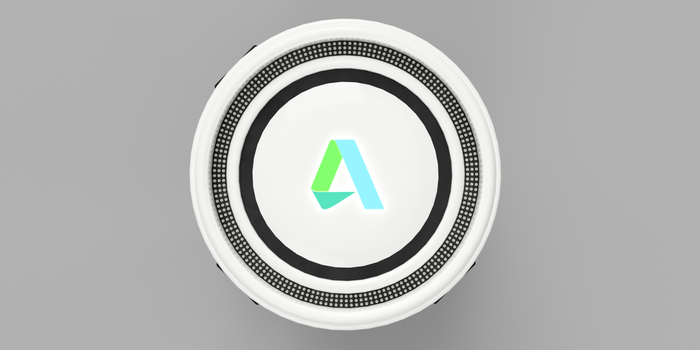

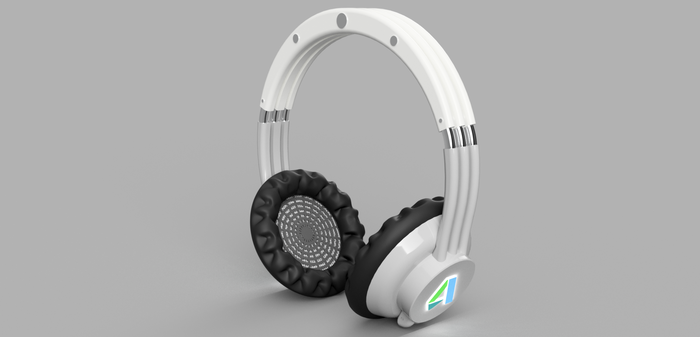

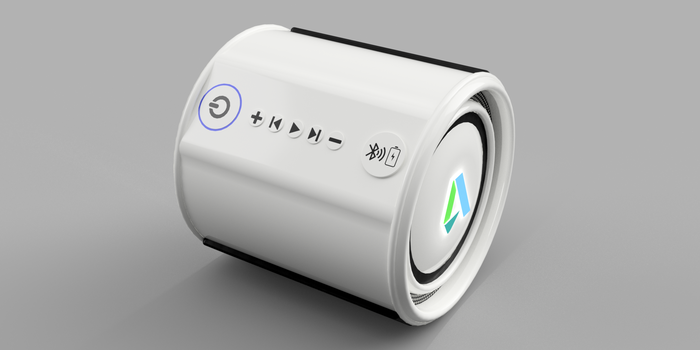

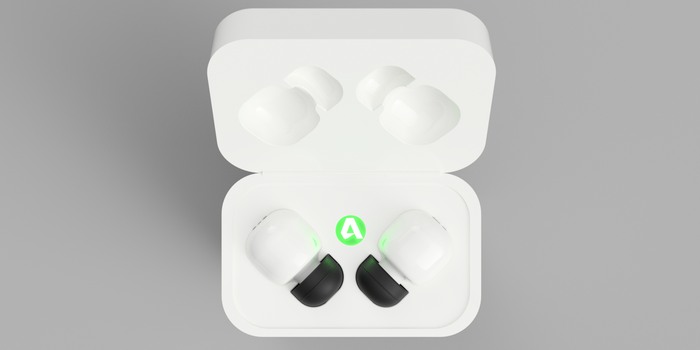

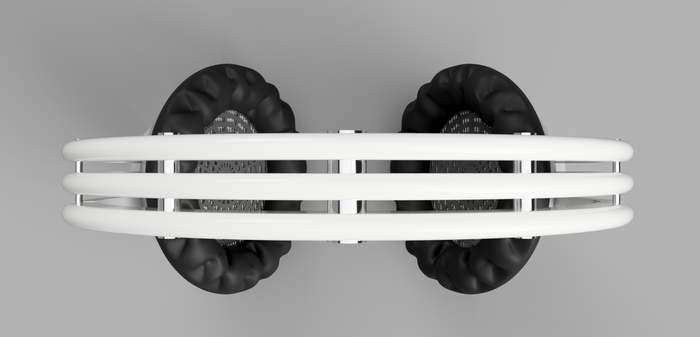

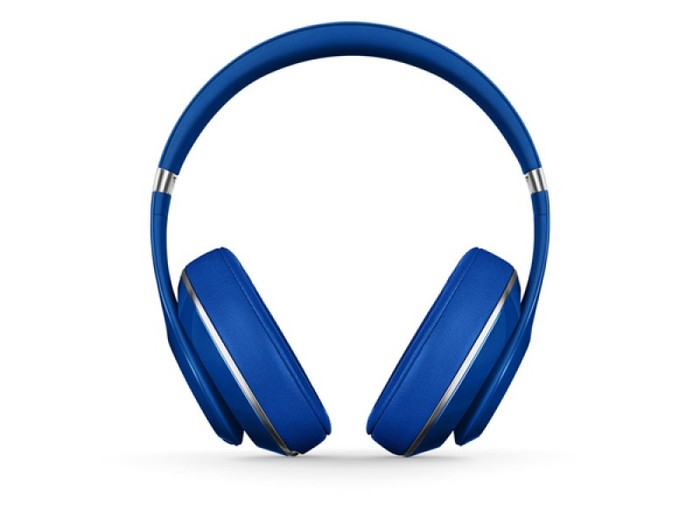

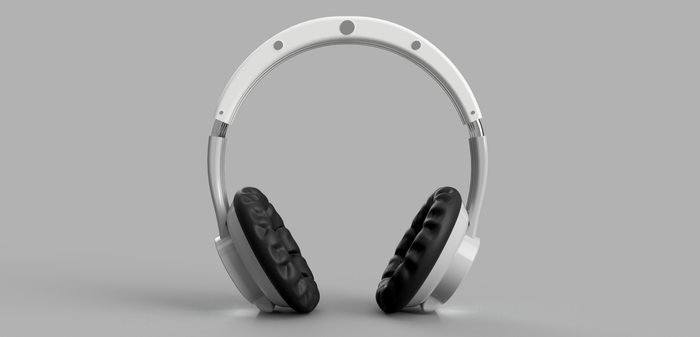

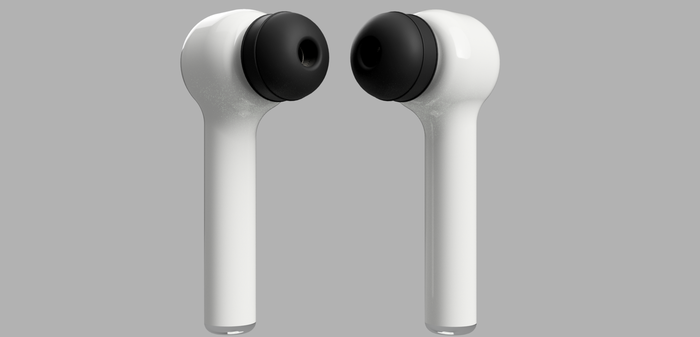

В ее возможностях заложены качества многоцелевой программы. Среда позволяет пройти все этапы – от зарождения идеи и эскиза модели, до инженерного анализа и производства. Обновления у fusion - это частое явление. С каждым обновлением добавляются новые возможности. Благодаря этому компании удается оставаться в лидерах на рынке 3D-проектирования, причем, не завышая цену за подписку. А получить fusion будучи без денег - возможно! Не нужно качать торренты, просто возьмите версию для студентов на 5-ти летний срок. Наверное я вас достал, но программа стоит своих денег. Об ее многочисленных преимуществах можно говорить бесконечно. Явно для большого круга людей эта программа подойдет. Для полного понимания  посмотрите фото. Больше примеров можно посмотреть в галереи проектов.

#анти_реклама
Статья не является рекламой, а лишь привлекает людей к индустрии манипуляторов. Также прошу простить за ошибки в речи. Всем пока!

https://vk.com/nel_now (много интересной информации)

Давным-давно (23 дня назад) я написал, что есть инструкция как сделать блок лего своими руками  в 3D для печати. Инструкции в нормальном виде я не нашёл, зато нашёл старые записи и пару фоток и решил сделать инструкцию сам. @Metuzel @mrparo @exby вы наконец-то дождались

Работаю в Autodesk Inventor Professional 2017, бесплатная студенческая лицензия, которая у меня кончится через неделю, а я только на 1 курс поступил. студенческую лицензию получить очень просто, с этим справится даже школьник (которым я и был 2 года назад)

Постараюсь объяснить всё максимально просто и понятно. Справка по поводу размеров тоже будет

Сильно не бейте и тапками не кидайтесь.

Сначала идёт текст, а потом картинка к нему

Для деталей лего есть несколько важных констант:

1) Шаг между соседними "кнопками" или отверстиями - 8мм

2) Толщина стенки блока - 1,2мм

ВАЖНОЕ ЗАМЕЧАНИЕ:

многие размеры детали кратны 1,2мм (диаметр "кнопки" 4,8мм=1,2*4)

1. Создаём 1 эскиз - контур блока

- создаём прямоугольник со сторонами 16*32мм

2. Используем операцию "Выдавливание" и выдавливаем наш кирпич на 9,6мм

3. На верхней грани создаём новый эскиз

- рисуем круг диаметром 4,6мм

- расстояние от центра круга до стенок 4мм

4. Выдавливаем кнопку уже знакомой нам операцией

5. Творим колдунство Используем "Прямоугольный массив"

- кликаем на "кнопку"

- кликаем на кнопку выбора 1 оси

- выбираем длинное ребро (оно нужно чтобы задать направление). Если "кнопки" множатся не в ту сторону, то нужно нажать на реверс (где красная и черные стрелки)
- задаём повтор 4 штуки

- задаём шаг 8мм

Аналогично выбираем ребро, повторы (2) и шаг (8) для второй оси

6.Операцией оболочка формируем полость

- выбираем команду оболочка

- задаём толщину стенки 1,2мм

- кликаем на нижнюю грань

На обратной стороне "кнопок" получились углубления, т.к. оболочка стремится везде сохранить заданную толщину. На оригинальном блоке есть такие углубления, так что всё ОК

7. Создаём эскиз на "потолке" блока

- пунктирно проецируем 3 "кнопки" (у меня не пунктирно сделано специально, чтобы на скринах было заметно. Я потом разобрался как сделать так, чтобы было всё видно вне зависимости от типа линий, но это было под конец)

- рисуем любую окружность

- при помощи зависимости "Касательность" закрепляем окружность.

- при помощи команды "Cмещение" строим вторую окружность со смещением 1,2мм

8. Выдавливаем "столбик"

- т.к. мы всё стараемся делать удобно для себя и правильно, то мы вместо выдавливания "по размеру" выберем выдавливание "до выбранного" выбираем нижнюю грань блока. Это нужно для того, чтобы можно было поменять высоту нашего блока изменив всего 1 значение (размер первого выдаливания)

9. Размножаем столбики (прямоугольный массив был в пункте 5)

10. Создаём новый эскиз на "потолке"

- проецируем всё пунктирно (у меня тут не пунктир и я объяснял почему)

- нажимаем F7, чтобы скрыть всё, что над эскизом

- по 2-м точкам и центру строим прямоугольник. Центр - центр средней окружности. Точку "цепляем" на спроецированную линию

- задаём ширину прямоугольника в 1,2мм

- делаем наш круг непунктирным

- командой обрезка обрезаем боковые стороны прямоугольника, лежащие внутри круга

11. Выдавливаем перегородку

12. Размножаем перегородку. В оригинале перегородки идут через 1 "столбик", но при 3D печати имеет смысл дополнительно усилить деталь

- Прямоугольный массив, 3 элемента, симметрично

13. Новый эскиз "на потолке"

- пунктирно проецируем две стенки и "кнопку"

-Я НАКОНЕЦ-ТО ПОНЯЛ КАК СДЕЛАТЬ ТАК, ЧТОБЫ ВСЁ БЫЛО ВИДНО

- прямоугольник по 2-м точкам и центру. Цепляем на проекцию стенки и окружности

- центр прямоугольника должен зацепиться за центр окружности (хз как нормально объяснить, но так и есть)

- ширину ставим 2мм (можно другую поставить)

- одну сторону прямоугольника делаем пунктирной

- "Дуга+центр", центр - центр окружности, цепляем за углы прямоугольника

- "Круговой массив", выделяем наш почти прямоугольник, 2бр (это значит 2 элемента), угол 90 градусов

14. Делаем ДВА выдавливания "до выбранного". Два выдавливания нужны чтобы сделать 2 массива

15. Размножаем выступы

Скрины самого блока скину в комменты, т.к. в посте кончилось место

Особая благодарность выражается Алексею Максимовичу Рытову, который научил меня 3D-моделированию
