Управление. На самолете реализовано "управление по проводам", причем собственной разроботки Яковлевцев (не взято, а значит и не обкатано на других самолетах). Схема проста: отклоняю ручку, сигнал идет в блок, там информация обрабатывается и сигнал идет на рулевую поверхность (элероны по крену, стабилизатор по высоте, руль направления по курсу). Причем умный блок ограничивает (!) отклонение руля до безопасной. Я, как летчик, могу взять ручку на себя до упора, а самолет отклонит ручку так, чтобы не свалиться или не достичь предельной перегрузки (ограничение тоже прошиты в блоке и зависят от 1)подвесок; 2) скорости)

Чтобы было понятнее, на старых самолетах с прямым управлением по тягам, затянув ручку управления до безумия на себя можно было либо свалиться в штопор (потерять устойчивость), либо отключиться от большой перегрузки (8ед), либо сломать самолет.

Система, как это модно в авиации, 4кратно дублирована. Это как у Вас одна мышка с 4мя сенсорами, 4проводами в 4USB одного компьютера. Канал, котрый "врет", отключается автоматически. Эта же система управления и ведет самолет по автопилоту. На автопилоте, в теории, можно пролететь от набора высоты на взлете, по маршруту, обратно на аэродром, по глиссаде посадки вплоть до 60м высоты (выпускать шасси и сажать надо самому)

Система управления может увести с заранее установленной "опасной высоты" (допустим 150м) на 100м выше и лететь в горизонте до тех пор, пока летчик не сообразит что произошло. Если пилот потерялся в облаках или ночью в пространственной ориентировке и внутреннее чувство кричит, что ты вверх колесами, а приборы говорят обратное, скорость вместо роста стремительно падает, достаточно нажать белую кнопку на ручке управления и самолет примет горизонтальное положение и опять же будет лететь в горизонте, пока летчик не вкурит, что к чему.

Думаете это все, что я расскажу про управление? Нет. На Яке впервые ввели систему репрограммирования управления, позволяющую прям в полете имитировать высокомаломаневренный (как Миг-29), маневренный (как Су-24) или тяжелый неманевренный (как ту-160) самолеты, включением режимов из задней кабины. Как это достигается? Пересчитываются коэффициенты отклонения ручки управления. Как чувствительность на мышке поменять.

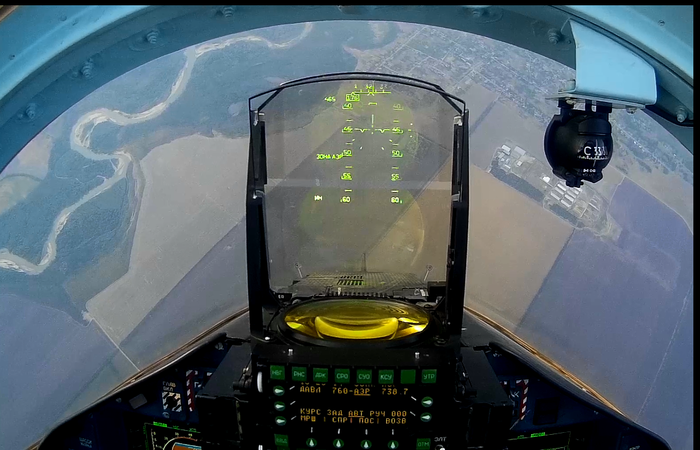

На самолете стоит ИЛС. Индикатор лобового стекла. Крайне полезная и интересная вещь. Наверное, каждый видел, как в небе перед летчиком зеленым цветом горит вся необходимая информация, циферки и полосочки. Да, это все реально и пилотировать можно только глядя вперёд на ИЛС. Там и скорость, и высота, углы крена/тангажа, курс. В режиме посадки еще и полоса обводится зеленым уветом и прям в торец линия снижения идёт. Интересное для себя сделал открытие, что под каким углом не посмотреть в ИЛС, он будет показывать без искажения (например при прицельном пикировании, перекрестие будет на мишени хоть я слева смотрю, хоть справа). Приближаясь или отдаляясь от прицела, размер изображения меняться не будет. Смысл как в коллиматорном прицеле автомата. В армию идут лучшие разработки.

На самолете стоят катапультные кресла К-36, модифицированные под Як (сняты лишние агрегаты, необходимые для катапультирования на сверхзвуке, кресло этим облегчено). При катапультировании кресла расходятся в разные стороны (влево и вправо), чтобы у летчиков парашюты раскрылись на безопасном расстоянии друг от друга.

Узорчик над головой пилотов -- пирошнур. При катапультировании он взрывается и кресло выходит через дырку в остеклении (фонаре кабины). Обычно, в самолетах фонарь отстреливается целиком, но в случае с Яком фонарь слишком большой и тяжёлый (на две кабины один) и отойти на безопасное расстояние не успеет. Получает ли летчик травму? Во-первых, есть зашитный шлем с маской, во-вторых жить хочется больше. По рассказам, раскаленое стекло остается на одежде и руках, поэтому летчики всегда должны летать в кожаных перчатках и при катапульировании опускать светофильтр шлема.

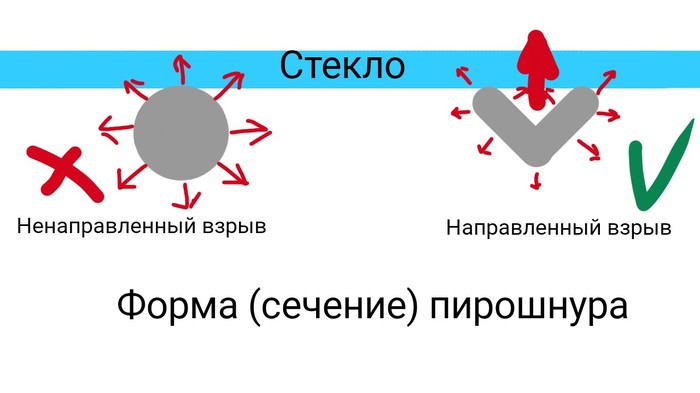

Если пирошнур не сработает, кресло пробъет его заголовником и все норм. Кстати, пирошнур особой формы, получается направленный взрыв, что тоже бережет голову летчика.

Надеюсь, все прочитавшие остались довольны и разобраться в технических аспектах самолета было не трудно. Спасибо за драгоценное внимание!

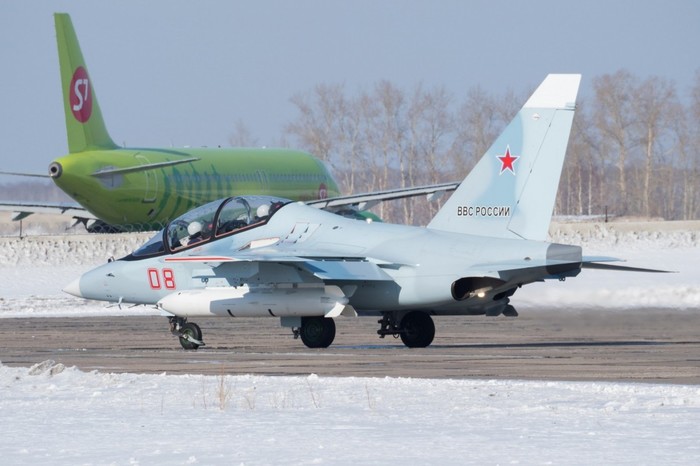

Огромное спасибо всем на меня подписавшимся и тем, кто интересуется авиацией. Хочу рассказать тонкости Як-130, надеюсь, многим будет интересно. Я фанат голубеньких Яков, так что прикреплять постараюсь именно их.

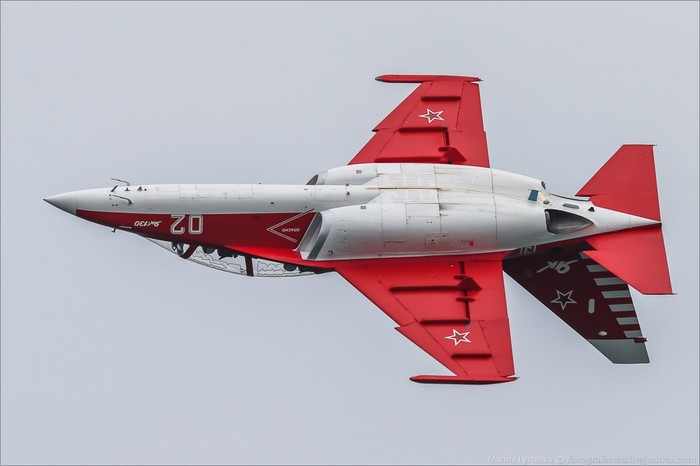

Первое, что я узнал о самолете, так это то, что у него огромная такая жопа.

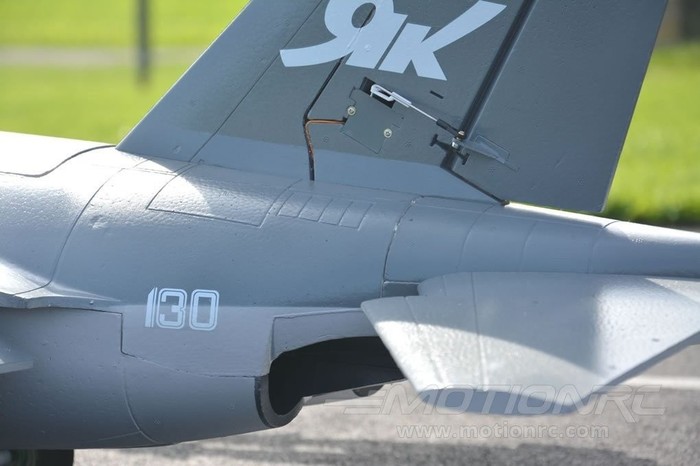

Еще на самолете непропорционально огромный киль. Был бы меньше -- на больших углах атаки он затенялся бы крылом, и самолет бы терял путевую устойчивость.

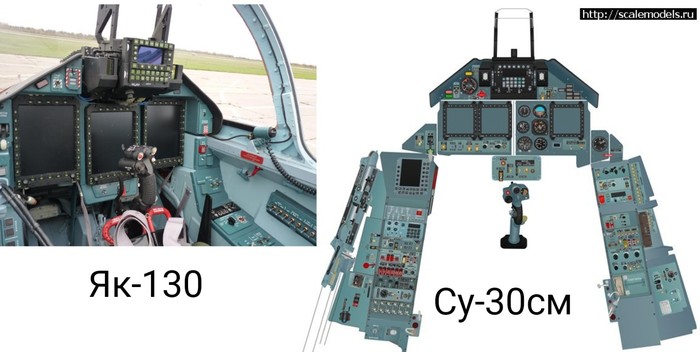

В общих чертах Як-130 является современным учебно-боевым самолетом. Современнее него только Су-57. Курсанты летают на нем с 2016г. Для погдотовки летчиков к двухдвигательным совершенным боевым самолетам как раз и нужен такой "маленький иструбитель". Маневренность не хуже Миг-29, а кабина еще проще, чем на Су-30см.

На Як-130 есть 9 точек подвески (!). Он может нести до трех тонн боевой нагрузки: 4 ракеты + 4 бомбы до 500кг и пушка? Можно вешать. Или вместо бомб подвесные топливные баки? Или блоки неуправляемых ракет? Или вместо упр ракет тепловые ловушки? Все зависит от задачи. Кстати, пушка ГШ-23Л, как на Су25 вешается под брюхо.

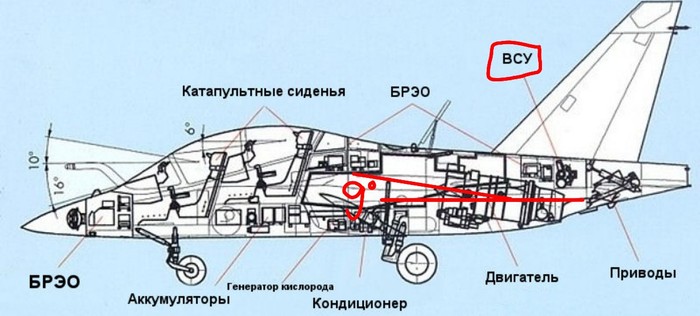

Двигатели самолета расположены под углом 9град относительно оси, так как над двигателями находится ВСУ. Видмо, по-другому сделать не получалось.

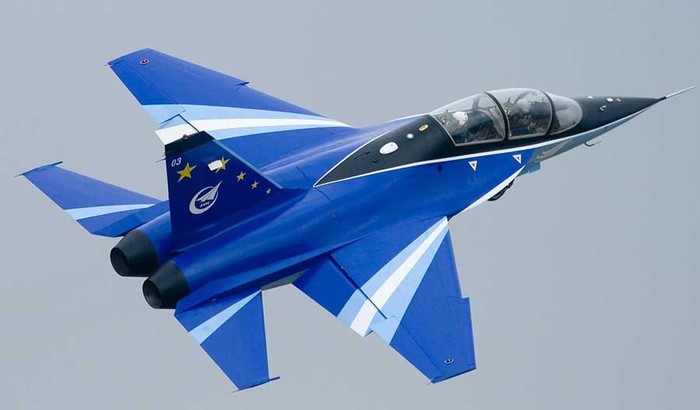

Як-130 разрабатывался совместно с итальянской и китайской компаниями. Китайцы пошли немного другим путем: отказались от ВСУ, поставили двигатели с форсажной камерой и получили сверхзвуковой учебно-боевой самолет L-15.

На крыле и стабилизаторе самолета есть уступы, "аэродинамический зуб". Если на крыле он нужен для устойчивого полета на больших углах атаки, но на руле высоты -- чтобы рулевая поверхность не попадала в струю выходящих газов двигателя. Просто вырезали мешающий кусок (на китайском L-15 уступа нет).

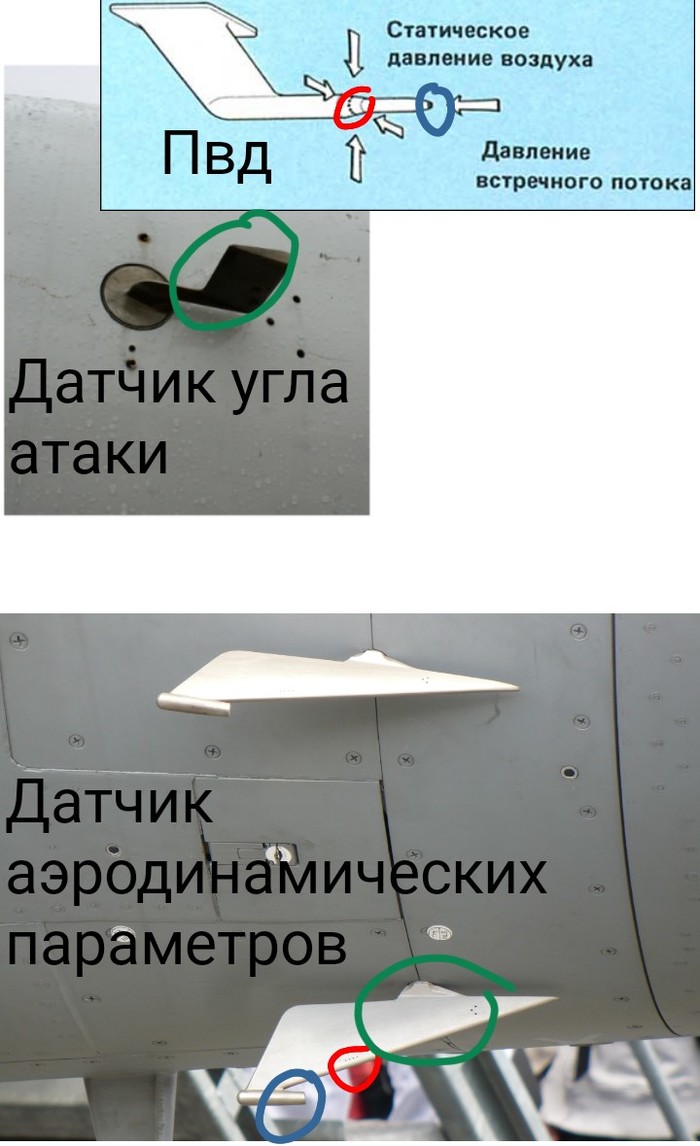

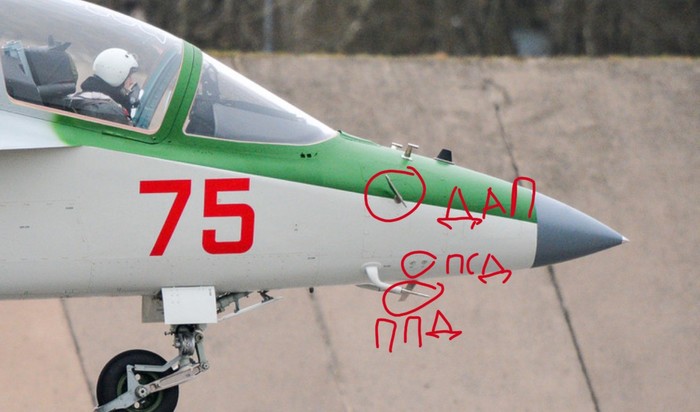

Интересное техническое решение: флюгер угла атаки объединили с ПВД (приемник воздушного давления) и получили "ДАП" (датчик аэродинамических параметров). Но для надежности на самолете ниже установлены два приёмника полного давления (ппд), два отверстия приемника статического давления (псд). Все на фотках. В итоге система дублирована 4кратно.

Особеннтстей еще много можно вспомнить, но, пожалуй, напишу еще один пост немного позже.

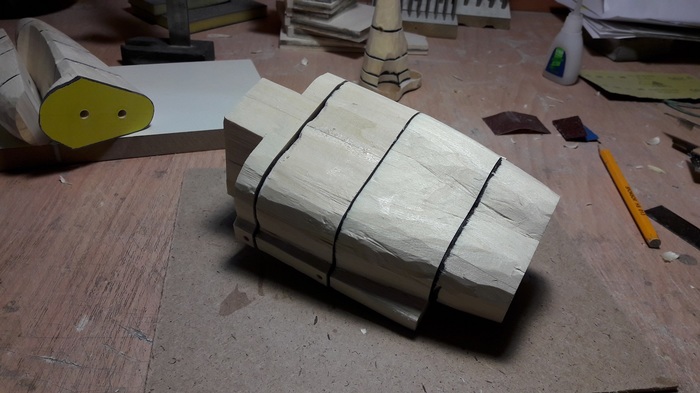

27. Черновое формирование внутренне поверхности «полочек» по шаблонам.

28. Чистовое.

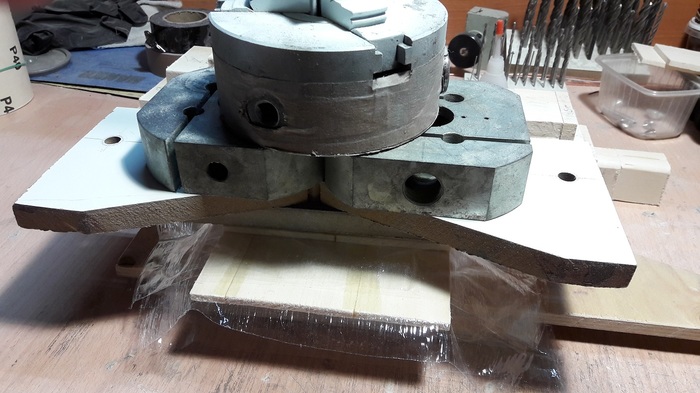

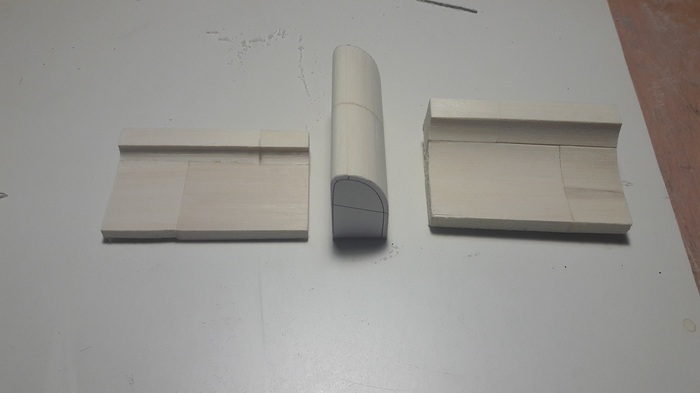

29. Склеивание дополнительного «бутерброда» для передней кромки «полочек».

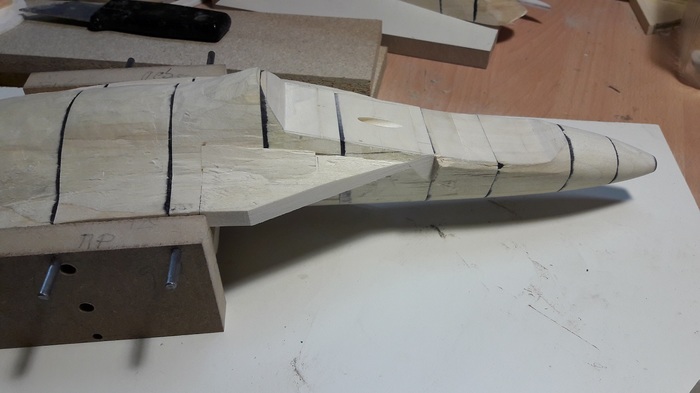

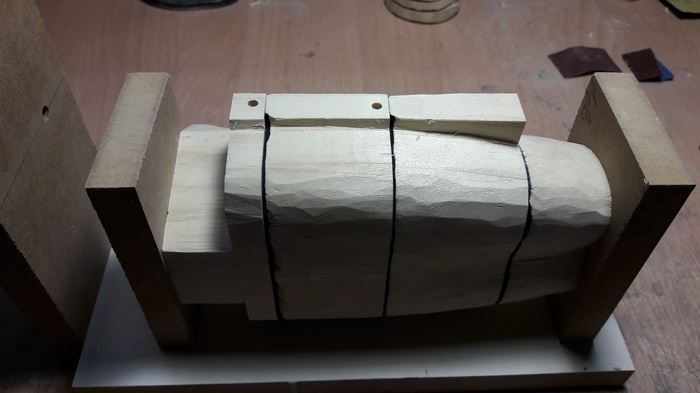

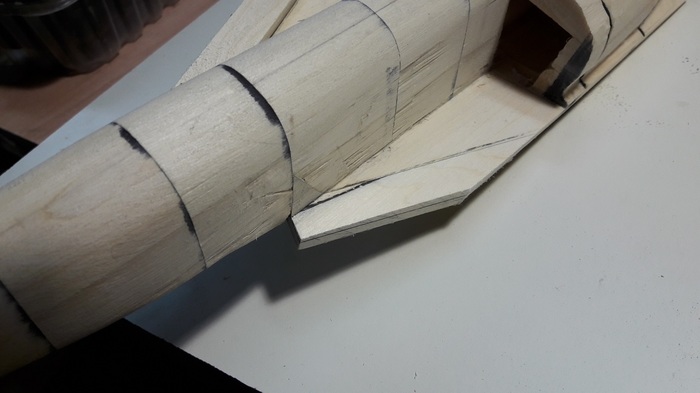

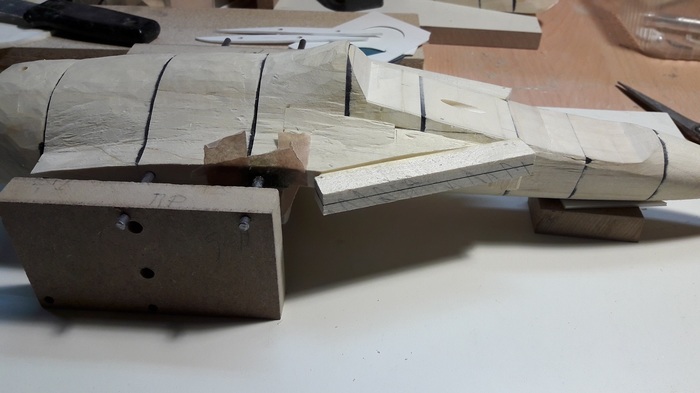

30. Установка фюзеляжа на стапель. Формирование выборки под кромку.

31. Разметка.

32. Приклеивание по разметке.

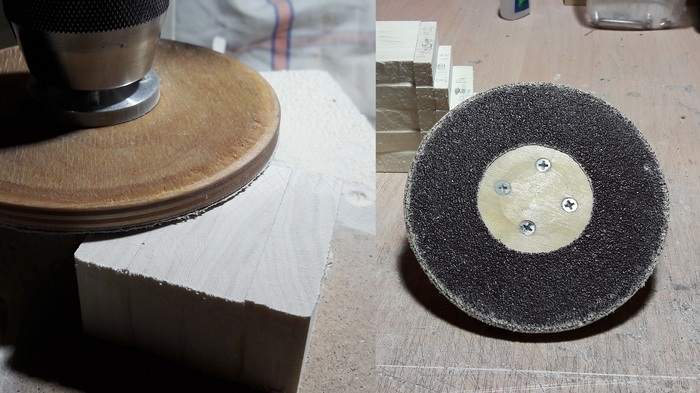

33. Восстановление внутренней плоскости «полочек».

34. Приклеивание хвостовой части к центральной. Приклеивание буковых реек к плоскостям примыкания консолей. Обрезка «полочек» по внешнему контуру.

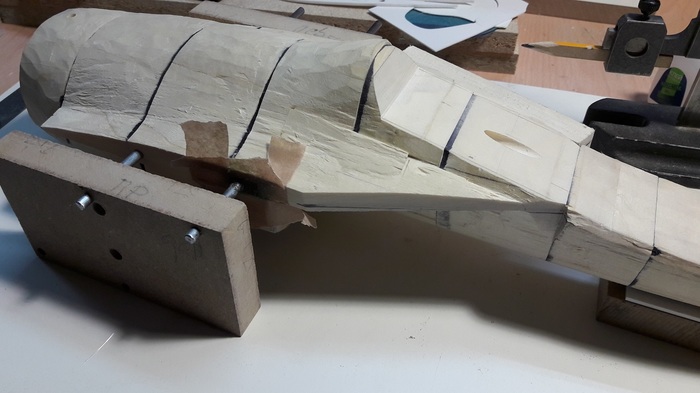

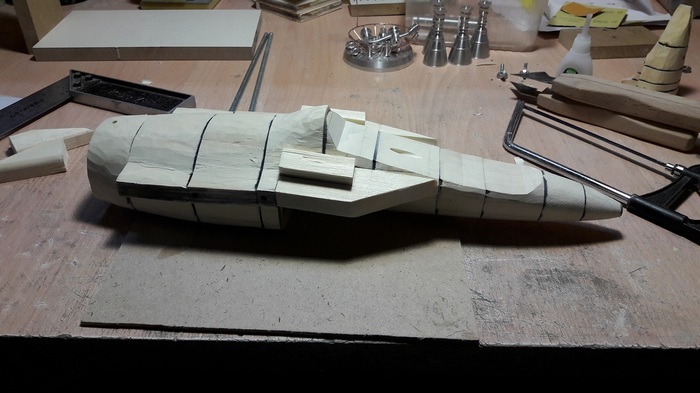

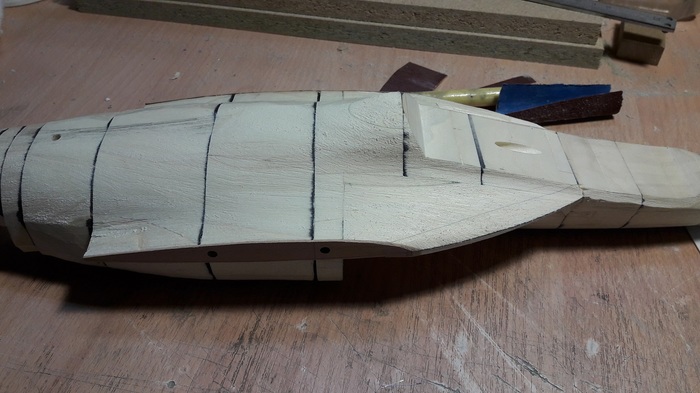

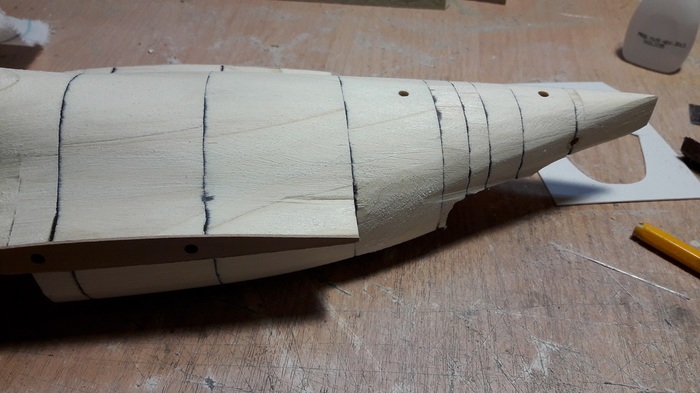

35. Черновое формирование верхней поверхности «полочек», и хвоста.

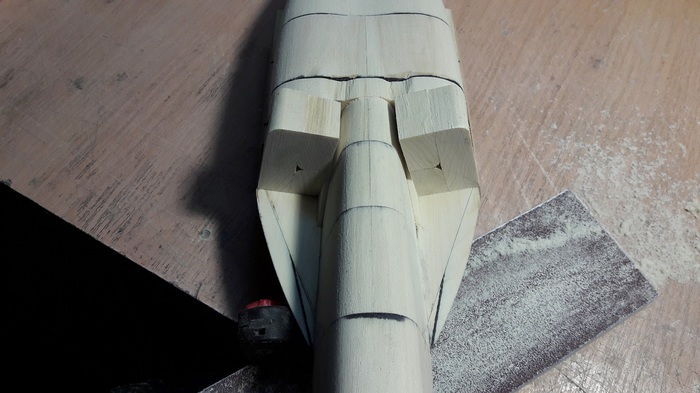

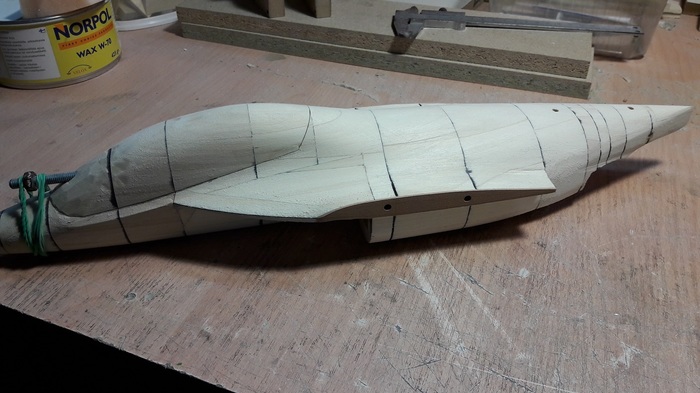

36. Черновое формирование боковых поверхностей хвостовой части фюзеляжа.

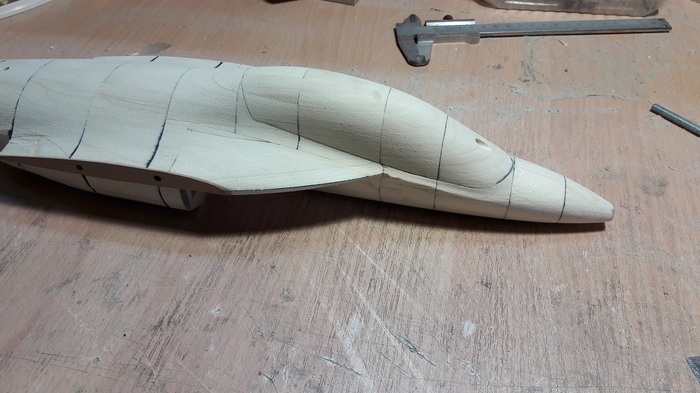

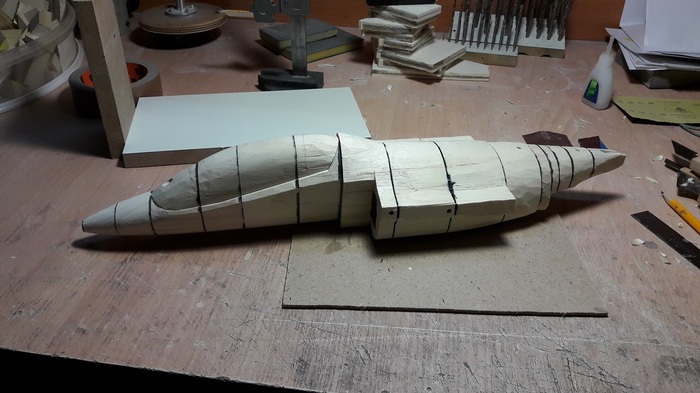

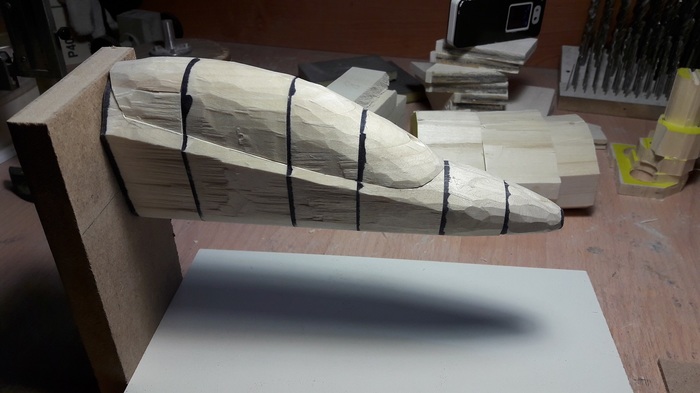

37. Черновое формирование задней поверхности фонаря в сопряжении с фюзеляжем.

38. Черновое формирование передней поверхности фонаря в сопряжении с фюзеляжем.

39. Черновое формирование нижней поверхности хвоста.

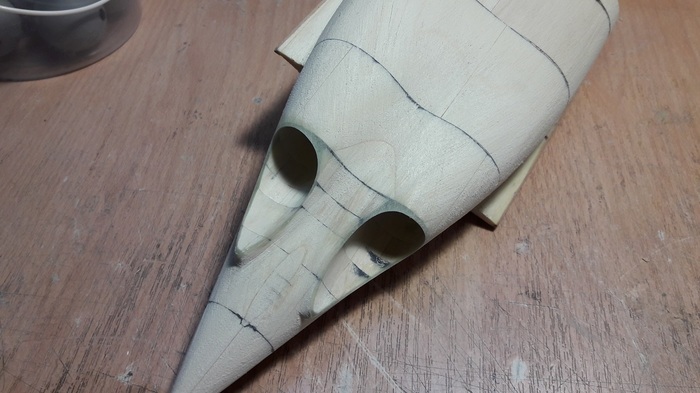

40. Восстановление кромки в районе сопел при помощи загущенной полиэфирной смолы.

41. Придание формы после отверждения смолы.

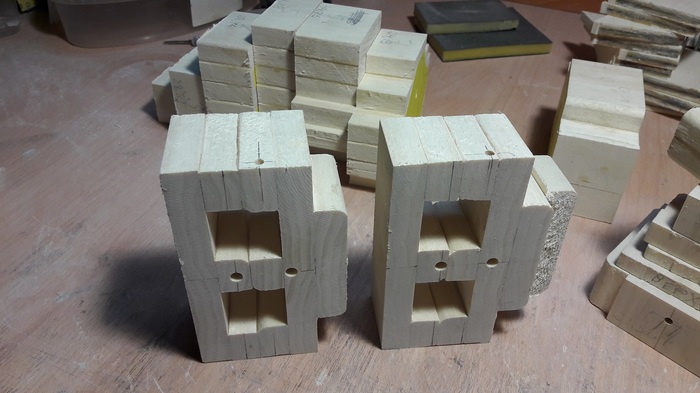

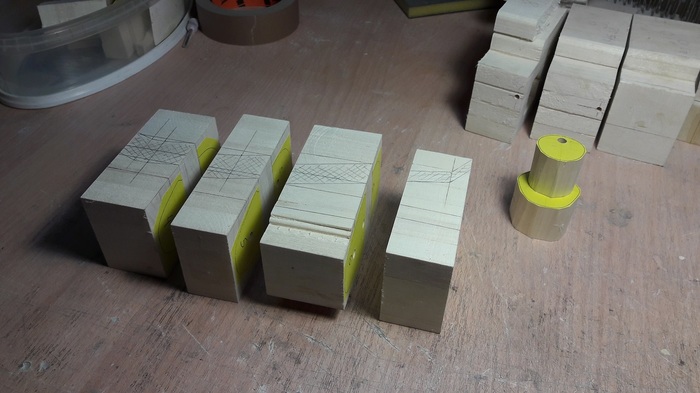

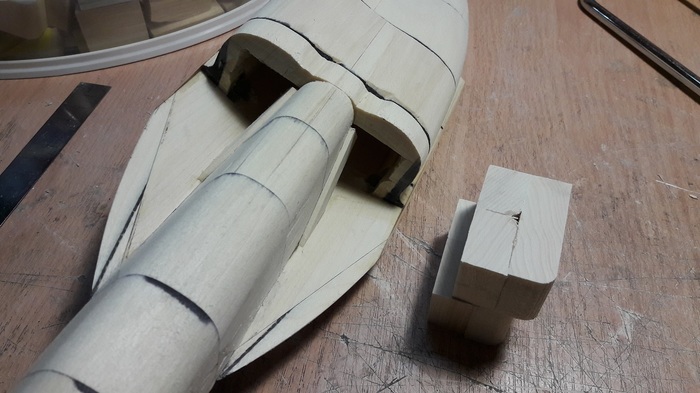

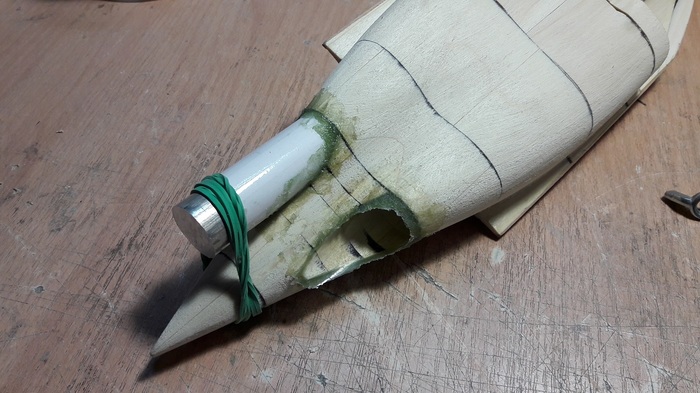

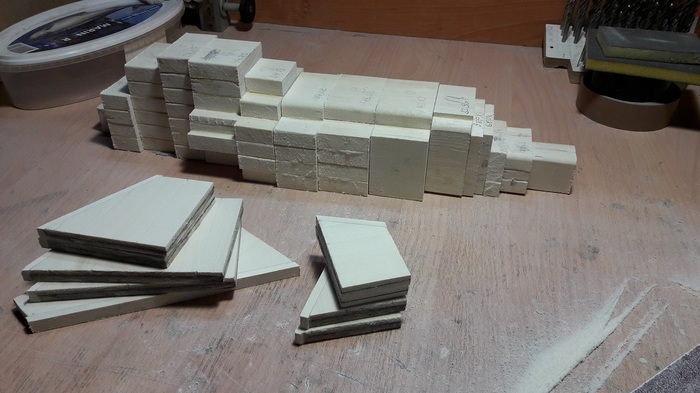

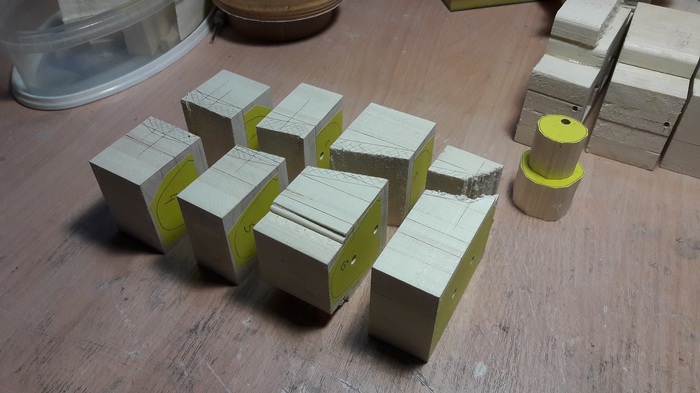

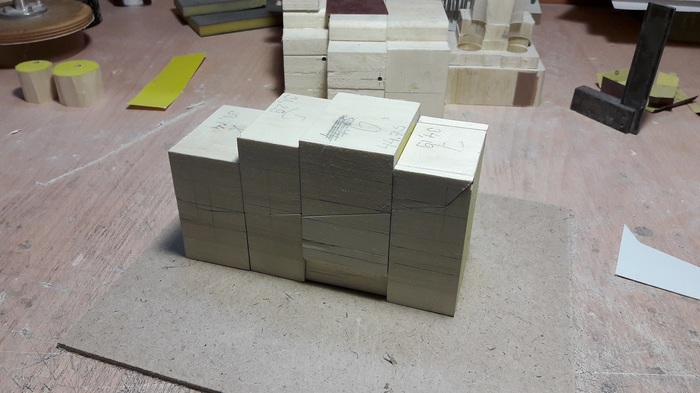

42. Заготовки для корпусов воздухозаборников.

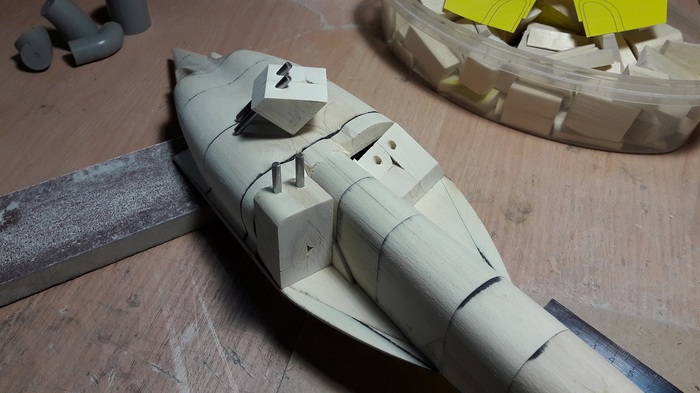

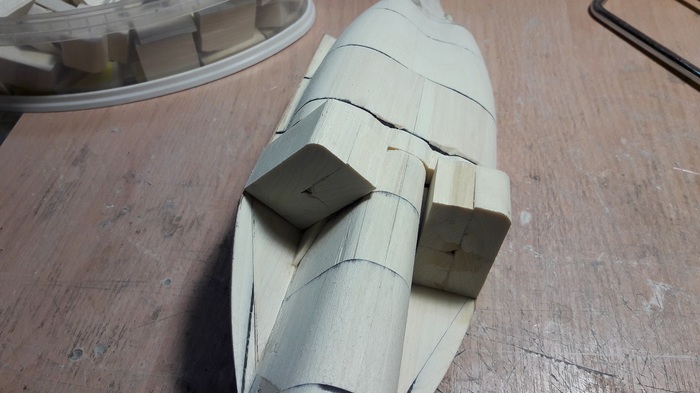

43. Примерка.

44. Подгонка.

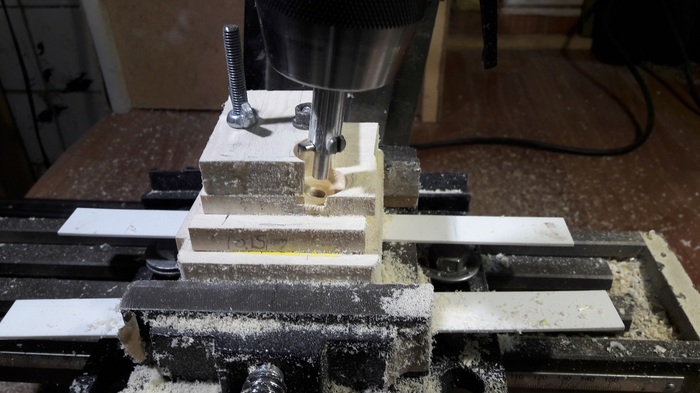

45. Разметка и сверление.

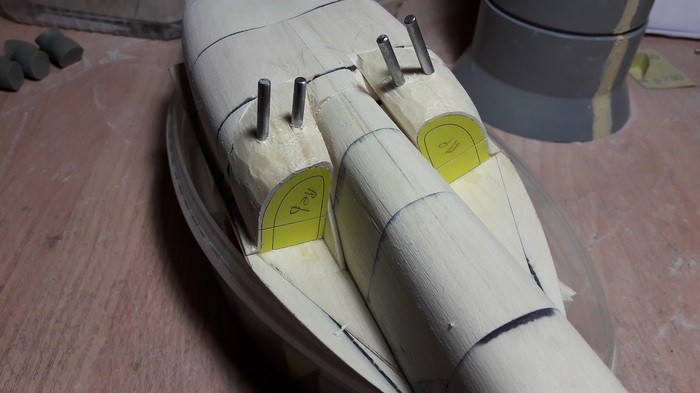

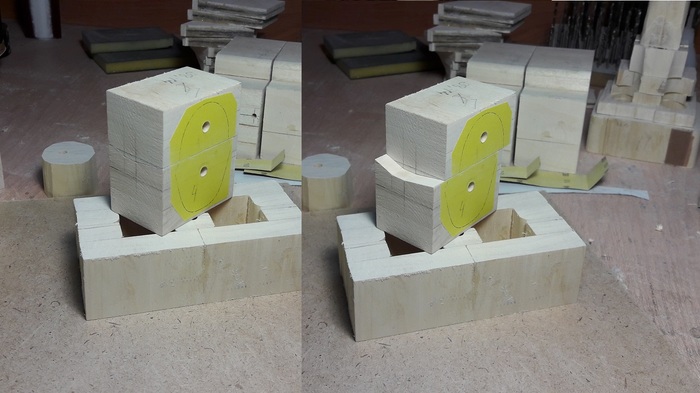

46. Парная подгонка, сборка на штифтах и вклеивание на свои места.

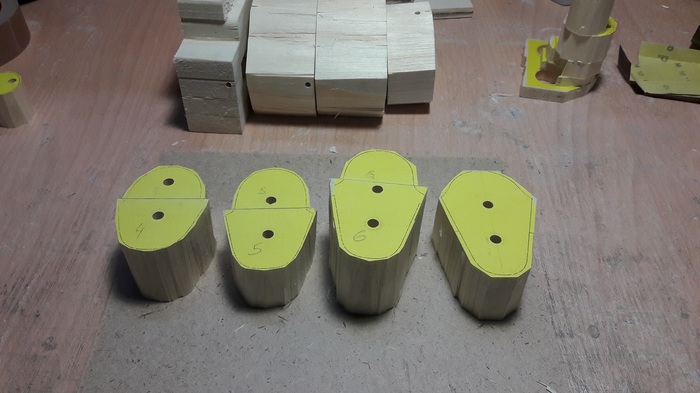

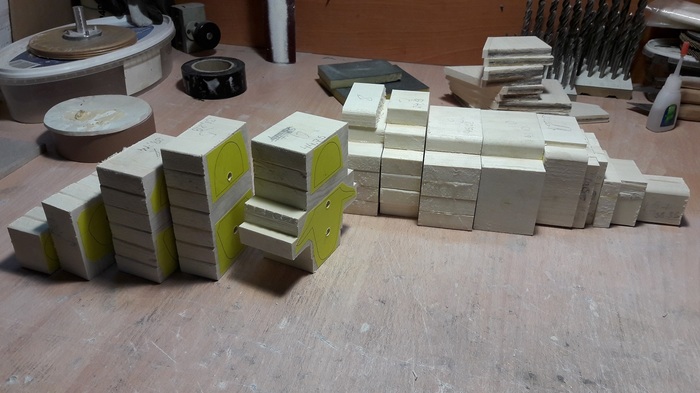

47. Приклеивание наклеек с контурами сечений.

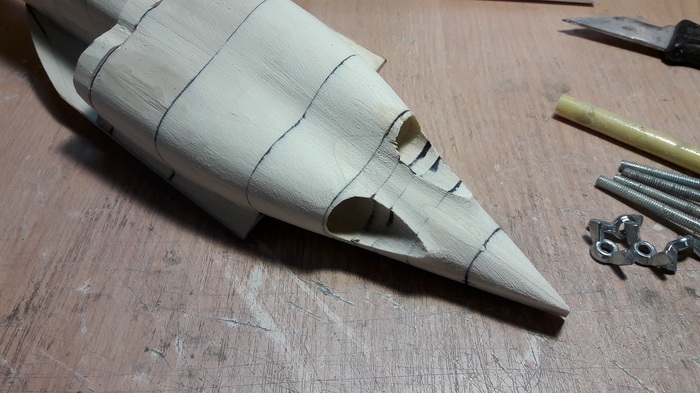

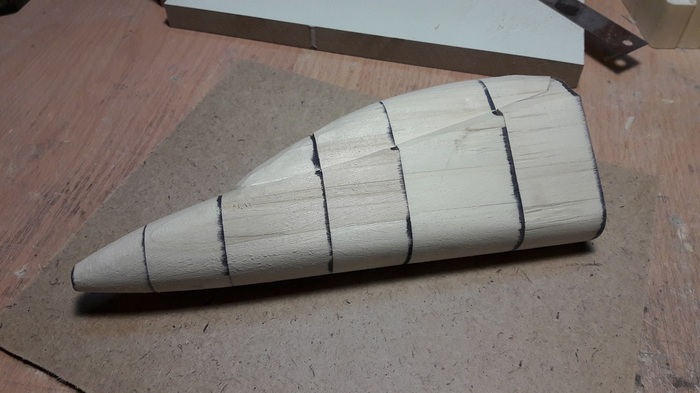

48. Грубая обрезка.

49. Заготовки для «бутерброда» передних кромок воздухозаборников.

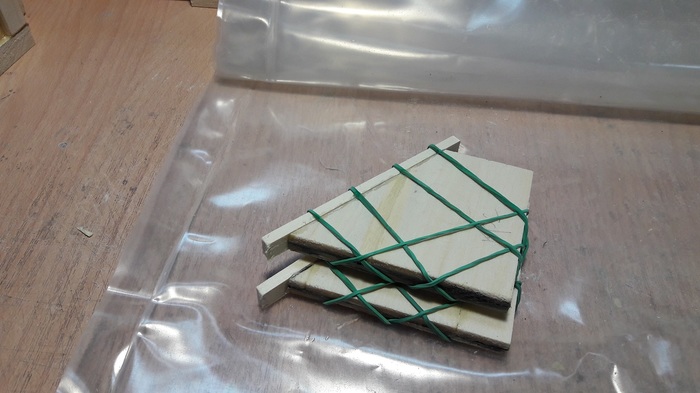

50. Примерка и склеивание.

часть 3

Самолёт Як-130 упал в Воронежской области при проведении планового учебно-тренировочного полёта, сообщает Министерство обороны России.

«12 апреля 2018 года около 09:40 в ходе проведения планового учебно-тренировочного полёта потерпел аварию самолёт Як-130 учебной авиабазы Краснодарского высшего авиационного училища лётчиков в городе Борисоглебск (Воронежская область)», — говорится в сообщении.

Отмечается, что командир экипажа доложил о возникновении технической неисправности одного из агрегатов машины. В свою очередь, руководитель полётов дал команду на катапультирование.

В результате оба пилота благополучно катапультировались, приземлились и самостоятельно вышли на связь с аэродромом, сообщили в МО. Самолёт упал в безлюдной местности, разрушений нет.
