Хахахах..Я обычно именно так и ремонтировал эти цифровики. Объектив выскакивал из пазов при нечаянном вкл в футляре даже. Давнёшь посильнее и готово-встаёт на место. На 1 месте-чёта мутно снимает,нерезко - протираешь объектив-всё чотка. на 2 месте- тёмна или очень светло снимает -убираешь функцию "М" ( мануал настройки) или убираешь " съёмка без вспышки". На 3 месте - ( зеркалки) чёта нерезка и мутна..- включаешь кнопку "А" на объективе, и просишь никогда, слышите долбоёжики,никогда не включайте кнопку "М". 4 место- какие-то пиксельные кадры, качество-гавно, раньше было класно-но влазило 10 кадров. Я сделяля чтобы влазило на ту же флешку 2000 кадров-но теперь - качество гавно. Ну тут без комментов.
Это сейчас я фотограф профессиональный, а году в 2017 только заползала в коммерческую съёмку, тихим шагами, из декрета. Деньги за съёмки были единственным моим, хоть и небольшим, но заработком.
Пишет знакомый, мол, тут у друга свадьба, ты ж снимаешь, фотоаппарат есть?
Я, наивное бурятское дитя, обрадовалась - заказ, по деньгам хорошо получится, свадьба же!
Неа.
Товарищ, без тени смущения, сообщает мне, что денег на фотографа нет, но он-то знает, что у меня есть камера! Можно же просто её у меня взять! Вот какой он сообразительный парень, как хорошо придумал!
Ну а я, по этой схеме, должна была сама(!) ему камеру привезти, показать, как там ей снимать, ну и он потом как нибудь её отдаст.
До сих пор вспоминаю, и поражаюсь незамутнённости своего знакомого.😄
Тогда я как-то неуклюже отказала, а сейчас отшила бы его с удовольствием, ещё и поржала от души.
Просто вот так, запросто, предложить мне рискнуть единственным рабочим инструментом, средством заработка, потому что на выпивку/украшения на машину/ведущего у них деньги есть, а фотик можно и стрельнуть, чо уж там. Ну а там, как пойдёт, может даже никто по пьяни не разобьёт мою камеру и вернётся она ко мне целой, возможно ещё и "спасибо " скажут 😄
Это были времена, когда цифровые фотоаппараты только начали появляться вместо плёночных.
- Ух-ты, дай посмотреть! И сразу видно картинку на дисплее! Супер! - фотоаппарат разглядывала моя знакомая - Оксана. Я дал ей посмотреть. Это был фотик моей сестры, она купила его за огромные по тем временам деньги, я попросил пофотографировать мероприятие. Оксана долго крутила его в руках, включила, выдвинулся телескопический объектив и тут же уронила объективом на пол. Сдвинулись кольца и объектив больше не складывался, не уезжал внутрь, и ничего не было видно на экране. Это конец.
Я позвонил в сервис-центр, мне сказали, что ремонт фотоаппарата обойдется как 90% стоимости фотоаппарата (вся моя зарплата). Я обращался к местным мастерам. Те говорили, что объектив рассыпется на десятки колец и линз - хрен соберешь. Просили денег за ремонт больше стоимости фотоаппарата. В конце концов я собрался и поехал в областной город (Ростов-на-Дону) где был сервис Олимпус. Пусть посмотрят.
Парень на ресепшене взял в руки фотоаппарат и попытался рукой поправить кольца объектива, но они встали криво и зафиксировались. Он приложил усилие, удерживая двумя руками и покрутил, как будто открывает банку варенья. Раздался щелчок и объектив выпрямился. Три секунды дела.
- Держите. Он работает.
Фотоаппарат и правда работал.
- Сколько с меня?
- Нисколько. Мы даже не занимались диагностикой. Забирайте.
Привет всем, носителям 49,5. У меня чуток пукан бомбанул от маркетплейсов, суть в чем, У супруги на носу юбилей, решил сделать ей подарок в виде фотоаппарата. Определился с типом и маркой, решил посмотреть на озон и мегамаркет и вот результат:
Я не могу понять, разница практически в 20 тысяч деревянных, на что они надеются?

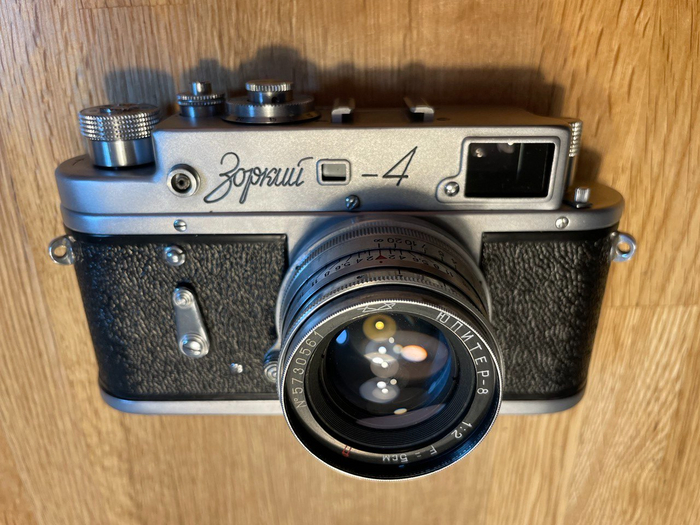

Посты с ремонтами идут неудачно, поэтому просто фото разобранного и собранного пациента.

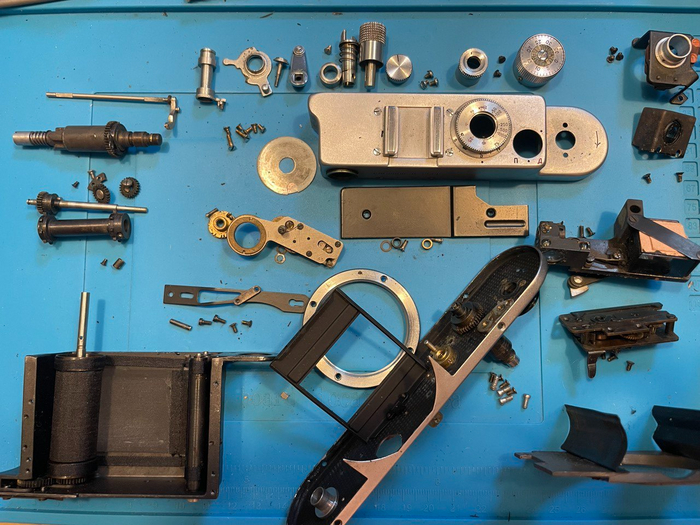

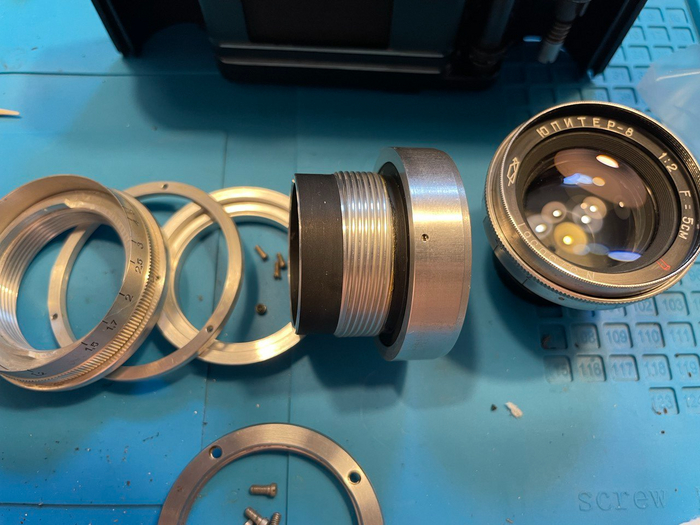

Полностью не работал, заедал затвор, замедлитель клинил. Весь разобран, промыт, смазан, отъюстирован, дальномер настроен, геликоид объектива так же смазан. Шторки затвора были целые, что безусловно благостно, поэтому сделан за день. Подкрашены мелкие коцки. Теперь в поиске нового владельца.

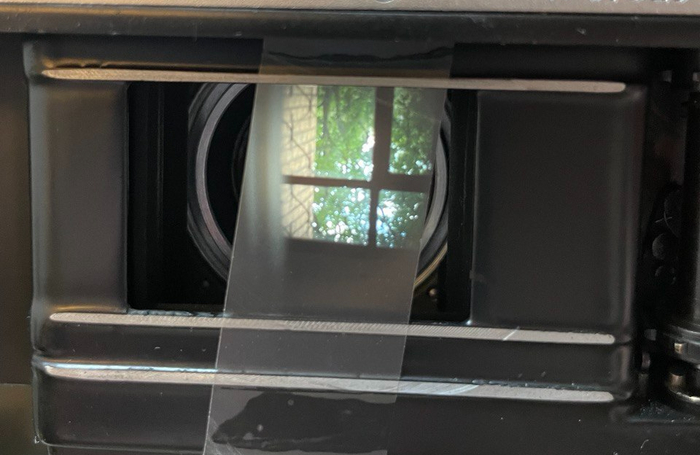

Юстировка рабочего отрезка выглядит так, по матовой ленте.
Попался мне в общем этот редкий зверь японского производства 59 года, Насколько я понял это весьма бюджетный фотик на момент создания, но при этом нес все современные функции и даже прыгающее зеркало! (эт когда зеркало всегда опущено, и поднимается только на момент спуска, это было далеко не везде в те года). Так же выпускались копии под названиями kaligar и soligor.
По лору продавца этот фотик был выслан мастеру на ремонт с еще одним фотиком вместе, но мастер решил что больше не мастер, и вернул фотики в пакетированном виде, собственно я в таком виде их оба у владельца и купил.
Эдакий лего для взрослых
Хорошо хоть фотоаппарат устроен крупными отдельными узлами и довольно понятно что куда и как собирать. Накинул шторки на затвор, чтобы понять как работает механизм и где начинаются - заканчиваются шторки, чтобы правильно изготовить новые.
тесемка от шторки отпала, поэтому он и был отправлен в ремонт. Кроме того шторки задубели и клинили при сборке корпус.
Вообще относительно всего что я разбирал, мне очень понравились многие технические решения, они простые и очень ремонтопригодные, кроме конечно микровинтов у которых слизывает шлиц и потом его только высверливать...
разбираем обратно
Вырезаем новые шторки, ткань конечно же изготовлена самостоятельно, по толщине больше чем ткань на 35мм фотоаппарат, поэтому здесь вообще идеально подошла, хотя из-за тесноты компоновки боялся что будет тереть.
Тут опять же интересно, что шторки и тесьма это одно целое, вырезается из одного куска
Приклеиваем на валы и накидываем борку(металлическая планка). Обычно как раз борка связует отдельно шторку и отдельно тесемки, процесс довольно трудоемкий становится. Тут же - ну очень быстро все делается и борка нужна лишь чтобы край шторки был тверд.
Проверяем чтобы наматывалось все ровно. Я сначала сделал только порванную шторку, но потом и вторую поменял, потому что
старая в трещинах и светится. И клинит в корпусе из-за того что подсохла.
собираем наконец все вместе.
не могу не обратить внимание на изящную настройку натяжения шторок. Обычно там контргайка и шпонка для контргайки, а тут - ничего такого, просто пружинная проволочка фиксирует вал, и все! Очень удобно настраивать, собирать. Восторг!
Накидываем узел счетчика кадров, он тоже был сломан.
Так же было слизано 2 резьбы крепления заводной ручки, а там нагрузка большая. Рассверлил нарезал новую резьбу м2.5 вместо м2. Хорошо что я запасливый и заранее купил метчики такого калибра и набор винтов из поднебесной. Редкие штуки между прочим!
На обратной стороне фотоаппарата есть узел синхронизации вспышки, но он изуродован, резьба шестерни слизана, провода замучены, поэтому решил что все-равно не буду пользоваться вспышкой. Закрыл крышечкой и перекрестил.
Собранный вид такой, отрегулировал работу зеркала, на фото не показать особо. Просто раньше не работало а теперь работает, ахах.
Видно что обклейки по бортам представляли собой какое-то покрытие без подложки, поэтому еще у прошлого мастера чтобы разобрать и добраться до винтов оно было уничтожено. Так же он падал и была сильно замята задняя крышка - ее выправил хоть чтобы закрывалась ровно и подкрасил, чтобы не бросалась в глаза позже. По хорошему ей надо крепко заняться, но нет таких тонких инструментов.
Такой вот побитый. Здесь видно что по бортам я снял все остатки старого покрытия.
Далее. Фотик редкий, объектива в комплекте не было, резьба м44. Таких нет кроме как от него и его клонов, на ибеях стоят прилично как и сам фотик, поэтому пока не подвернется удачный вариант - как затычку решил использовать объектив от Любителя , вот куплен донор
Смахиваем жалостную слезу и пускаем под нож.
Механизм затвора. Безжалостно удаляем. Корпус тоже. Изначально хотел по быстрой схеме поставить через проставку, но рабочий отрезок не позволил, объектив нужно засадить сильно глубже в байонет.
корпус и часть лишних деталей убираем в сторону.
Для сохранения диафрагмы и наличия бесконечности был изготовлен новый корпус на 3дпринтере. Ох и намучился я с ее приводом, который в оригинале был из жопы объектива.
вставлена задняя линза
Вставлены лепестки, собрана диафрагма с новым приводом в новом корпусе.
накинуто фокусировочное колечко как это привычно в современности.
вставлен корпус со второй линзой, сверху прижат еще одной распечатанной деталькой, которая фиксирует кольцо диафрагмы
Далее поставлена родная крышка-пыльник. Но она так плотно встала, что даже не пришлось ее как-то прокручивать и фиксировать. Герметичности в этой сборке все-равно уже нет и не будет.
Ну и вот такое вид в сборе. Верхнее кольцо - фокусировка, нижнее - диафрагма. меток еще на ней нет, потом добавлю.
Ну и обклейку сделал из кожзама примерно подходящего. Конечно не то, что надо, но тоже тонкое покрытие и уже не бросается в глаза что что-то не так.
Бесконечность имеется, качество оптики очевидно поганое, это триплет даже без просветления, но это было самым дешевым решением для затычки, которая выглядит не сильно инородно и в общем-то функциональна как-то. Стоит на полке собранный).
