Посмотрел этот давнишний пост и прослезился:) Такие же примерно удлинители я делал в детстве, более 10 лет назад (в 13 лет, 2011 год). Фоток не сохранилось, конечно же:) Хорошо, что сообразил не включать большую нагрузку, ибо уже знал, что это опасно. С паяльником подружился в 2010 году (в 12 лет). А теперь покажу свой новый самодельный удлинитель, который сделан из 4 розеток и какого-то старого пульта из карболита.

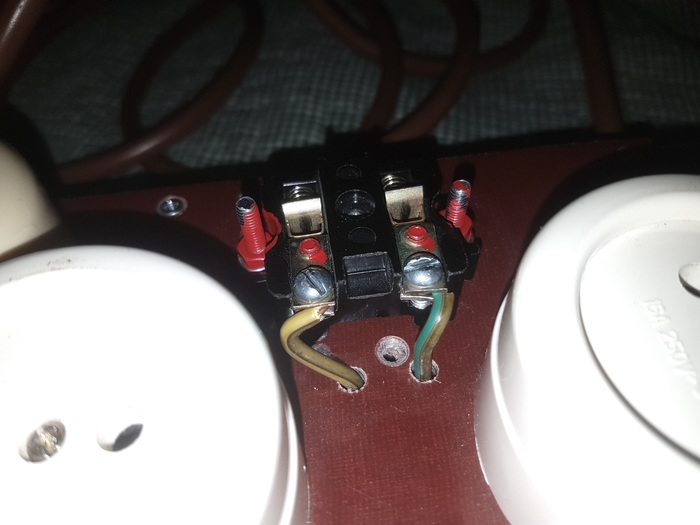

Сверху к бывшему пульту прикручен лист текстолита и к нему прикручены розетки, через отверстия в текстолите проведены провода.

Провод для заземления? Такой попался - из остатков отрезанных проводов.

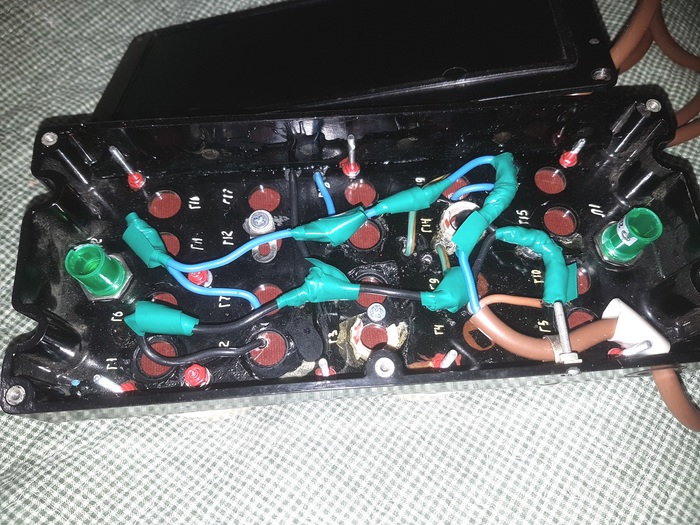

Провод внутри толстый, 2,5 квадрата, медный однопроволочный. Неаккуратно выглядит? Зато надёжно - под изолентой провода накручены и пропаяны (это обязательно!). Ко всему этому припаян гибкий шнур 2х1,5 квадрата.

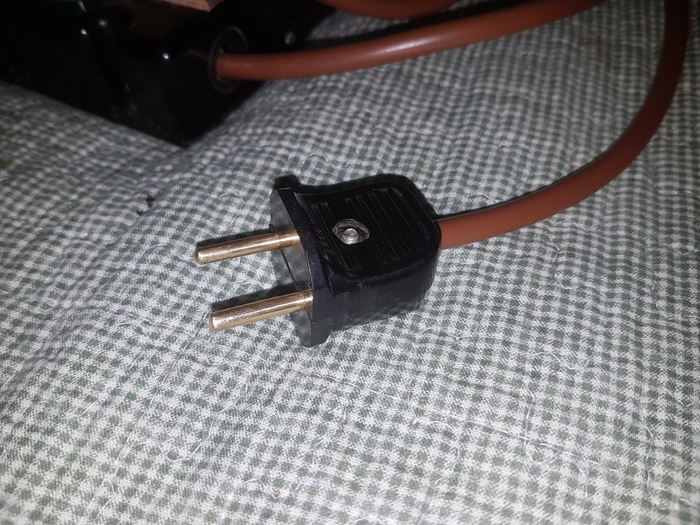

На шнуре старая карболитовая вилка с подпиленным под розетки с заземлением корпусом (если надо будет - заменю).

Планирую добавить ещё неоновые индикаторы, как раз на место остатков зелёных корпусов от старых. :)

Здравствуйте! Сейчас я буду сравнивать колодки для удлинителей разных времён и производителей, оценивать их по качеству и удобству.

Начнём с самой старой - советской красной колодки производства " МЗНВА" - Московского завода низковольтной аппаратуры. Корпус колодки сделан из красного и чёрного реактопласта - неплавящегося пластика.

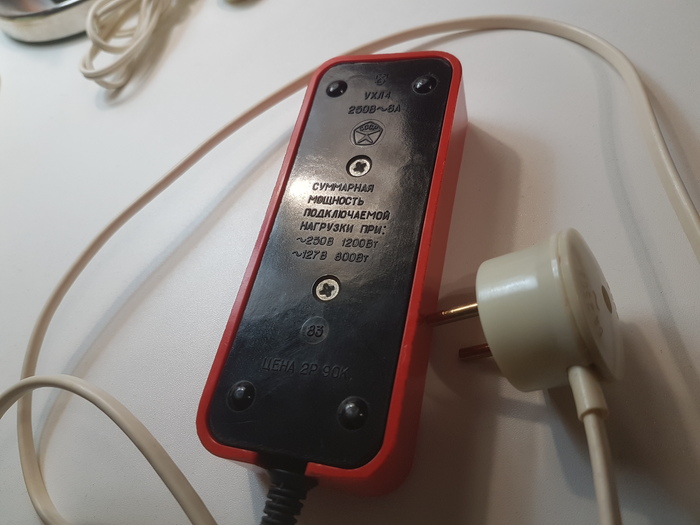

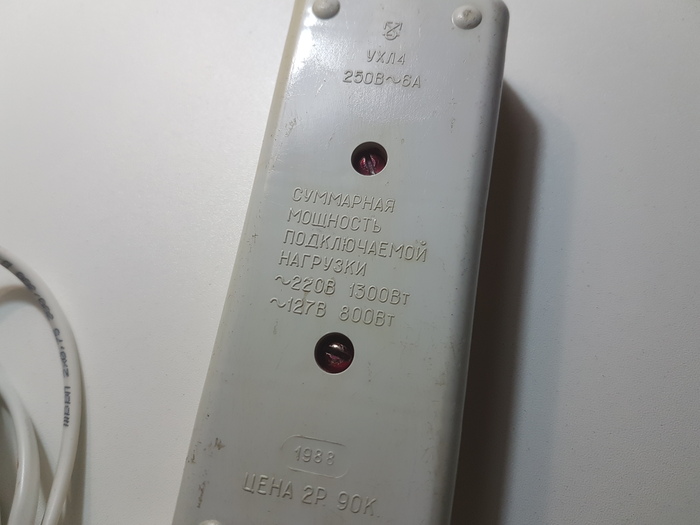

Сзади у неё указаны логотип, цена и характеристики. Год выпуска 1983. 6А, 250В.

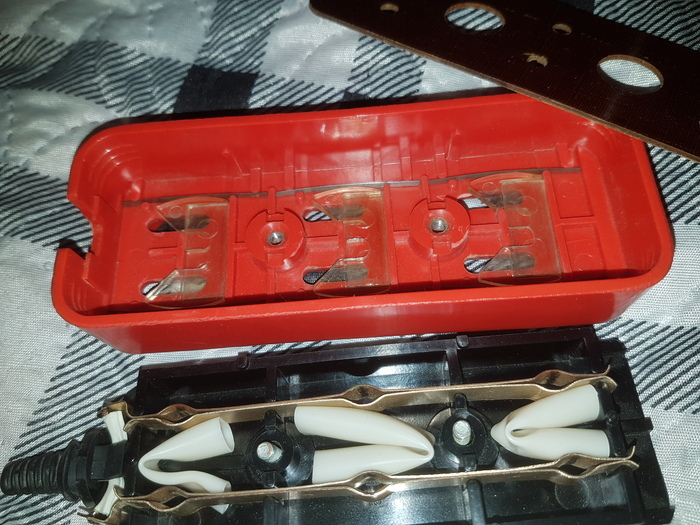

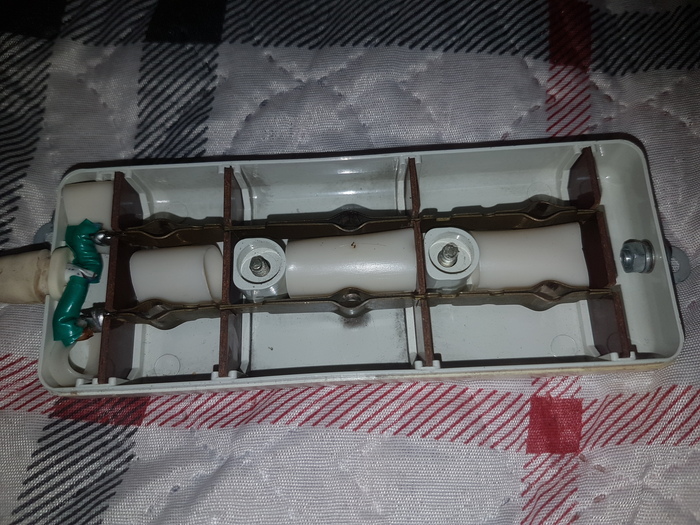

Внутри колодка выглядит так. Шины довольно толстые (может быть, и более чем на 6А, провод припаян. Сами шины держатся в основании весьма надёжно. Предусмотрены шторки, которые открываются путём сдвигания вилки в пазах. Недостаток колодки - не входят современные толстые вилки (можно расточить, но лучше не надо).

Моя оценка - 5- (за несовместимость с толстыми вилками).

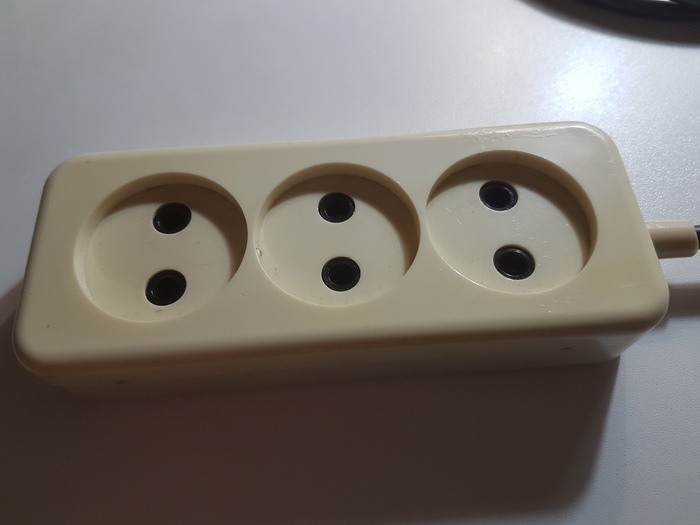

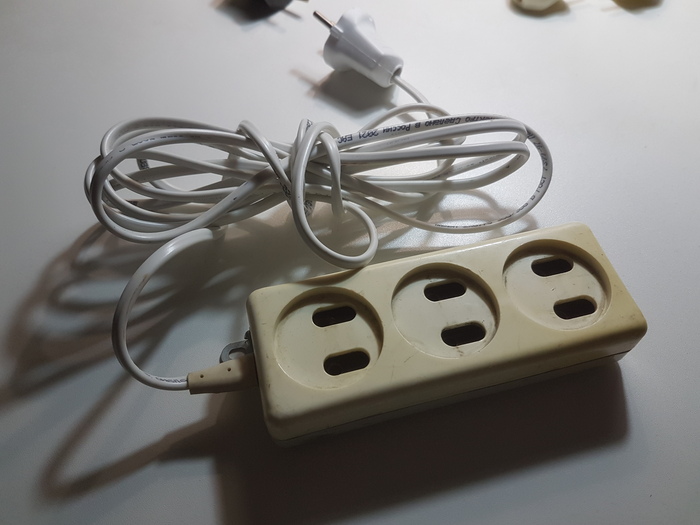

Вторая колодка - тоже МЗНВА, и тоже СССР, но более поздняя - 1988 год. Выглядит давно уже не очень, но с поставленными задачами справляется. Корпус уже из полистирола, пожелтевшего со временем, но ещё остаточно прочного.

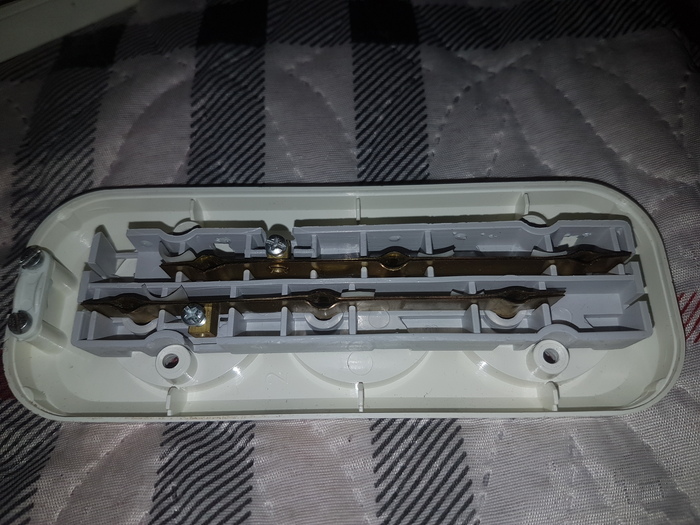

Внутри тоже толстые шины, но они держатся уже в съемных держателях из текстолита.

Оценка - 4.

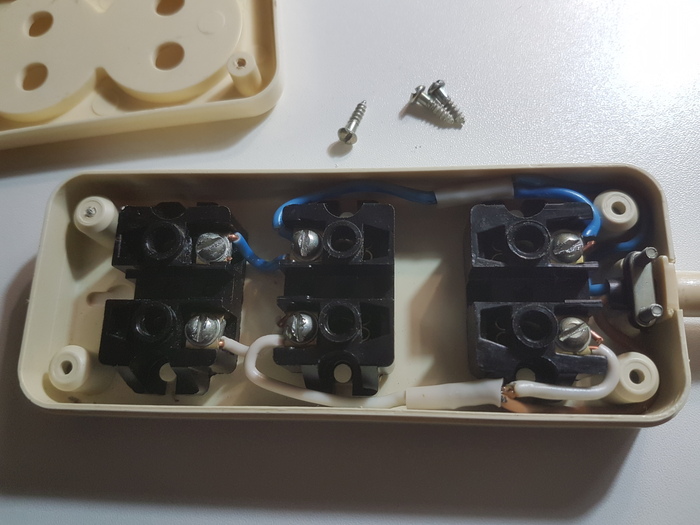

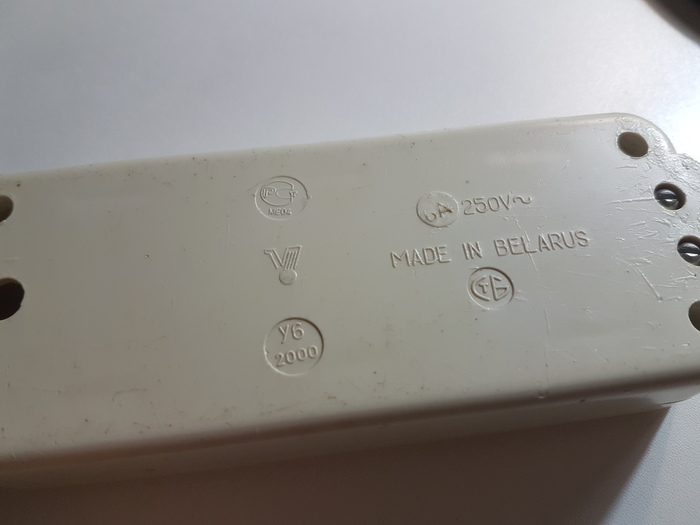

Третья колодка - белорусская, производства Бобруйского УПП БелТИЗ, 2000 года выпуска. Внутри у неё не шины, а раздельные розеточные механизмы (кстати, кто-нибудь встречал такие колодки и удлинители?) из карболита того же завода, соединённые шлейфом медным проводом. Сам корпус из АБС-пластика или полистирола, пожелтевший со временем, но достаточно прочный.

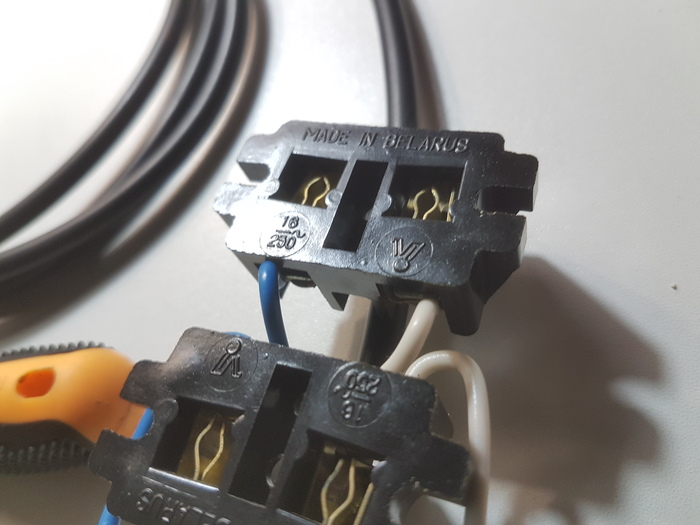

Контакты в механизмах лепестковые, а не подпружиненные, в этом недостаток колодки - после толстых вилок (они входят) тонкие уже будут хуже держаться. На колодке написано 6А, а на механизмах - 16А.

Оценка - 4 (за лепестковые контакты), 5 - за идею.

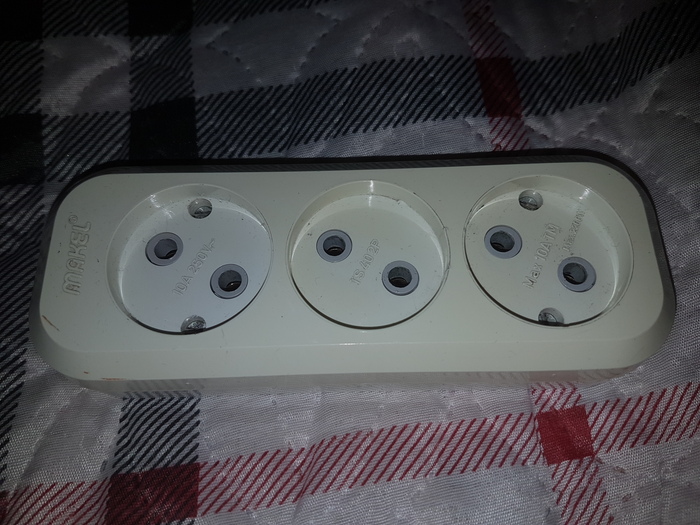

Следующая колодка - Makel турецкий, возраст примерно 10-12 лет. Корпус их АБС-пластика, который немного пожелтел, но сохранил прочность. Внутри - шины внутри специальной "капсулы".

Вот вскрытая "капсула", шины толстые, держатся надёжно, между ними изолирующая "стенка". Провод зажимается в специальных клеммах, приклёпанных к шинам (лучше дополнительно пропаивать).

Оценка - 5-.

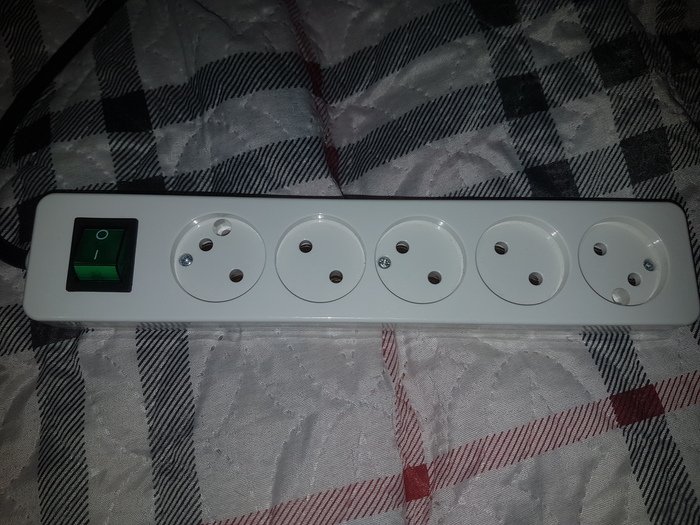

Колодка Эра с выключателем. Новая (покупал пару лет назад). Пластик прочный, белый, пока не изменил цвет. Внешне выглядит отлично.

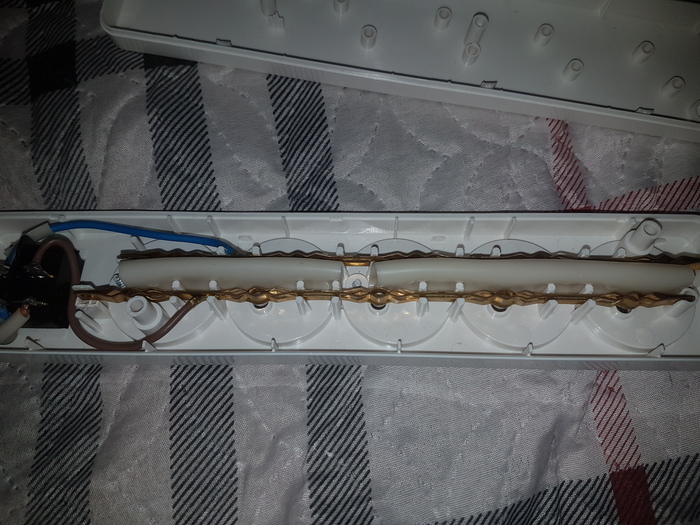

Выключатель был изначально присоединён проводами к шинам. Шины хорошие, но держатся в ножках-держателях, являющихся частью корпуса. Такое решение выглядит ненадёжным, известны случаи, когда ножки эти ломались и шины разъезжались, ухудшая контакт и иногда даже вызывая КЗ. На всякий случай проложены изолирующие трубки.

Оценка - 4- (за ненадёжные крепления шин).

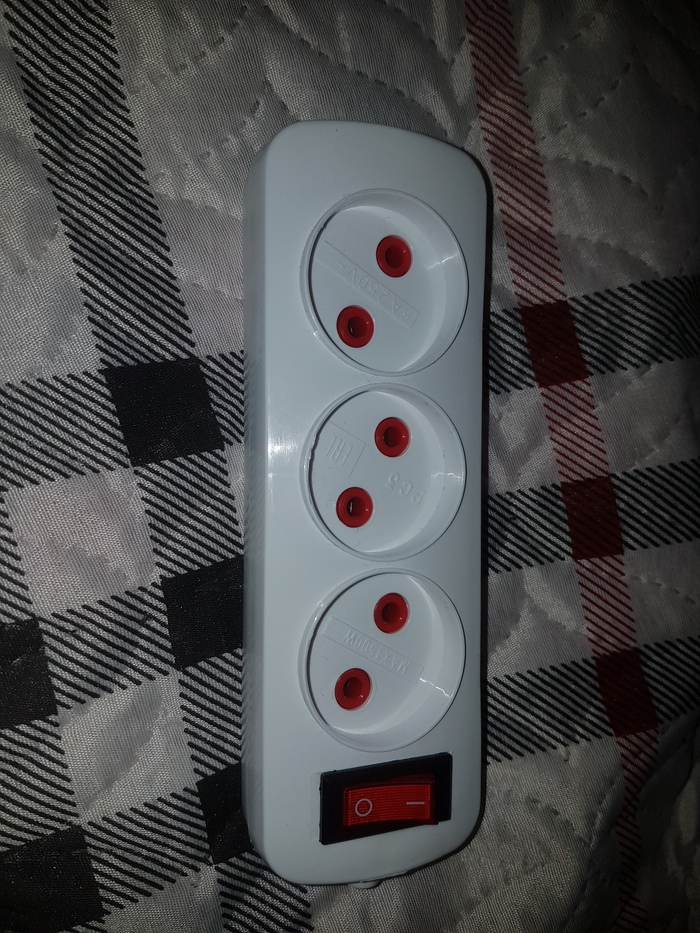

Дешёвая колодка с выключателем за 150 рублей. Корпус ужасного качества из мягкого пластика (полипропилен?), шины сомнительные, изолирующая вставка красного цвета из полупрозрачного пластика (вроде полипропилена, который отлично горит и плавится).

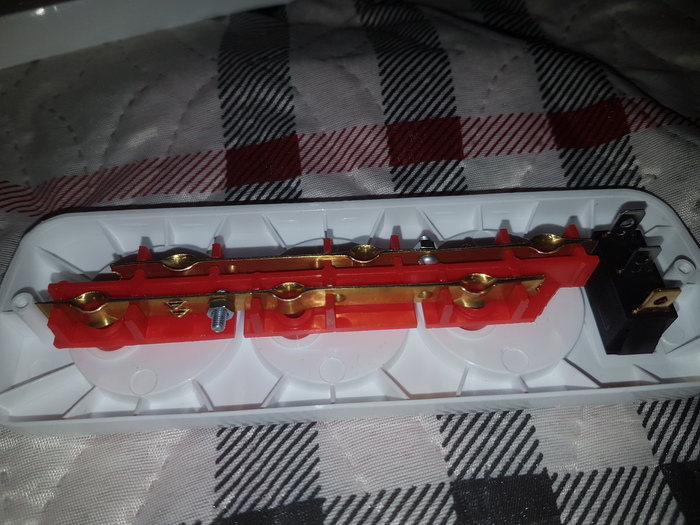

Сама изолирующая вставка и шины. Выключатель даже не соединён проводами. Зажим для шнура отсутствует, отверстие в корпусе только под тонкий шнур типа ШВВП-2х0.75. Сам корпус собирается лишь на два хлипких самореза. Весьма пожароопасное изделие.

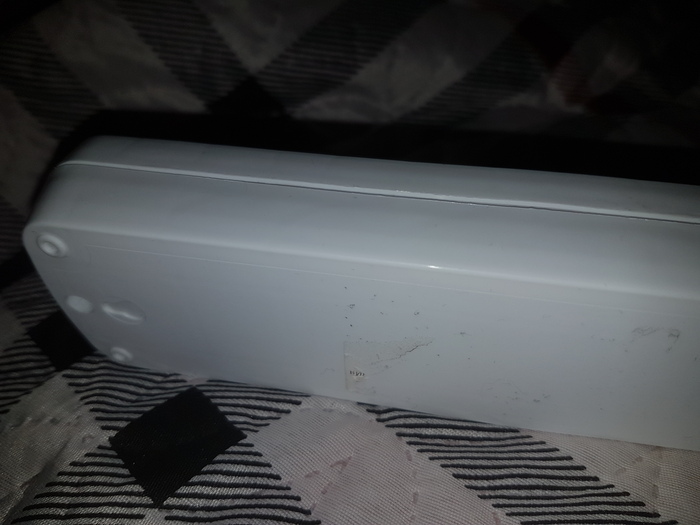

Корпус кривой, топорно сделан (фото плохо передают).

Оценка - 2.

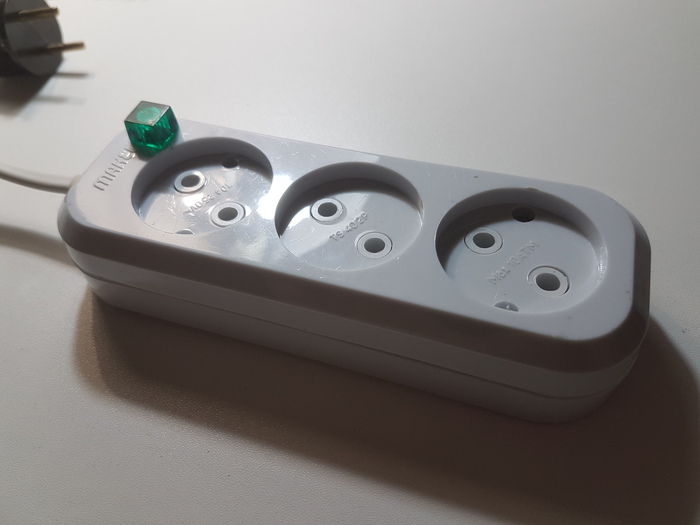

Сомнительная колодка Makel, купленная в 2022. Похоже на подделку, на упаковке была указана страна - Армения. Здесь уже моя доработка - неонка в зелёном стёклышке и изолента для стягивания шин.

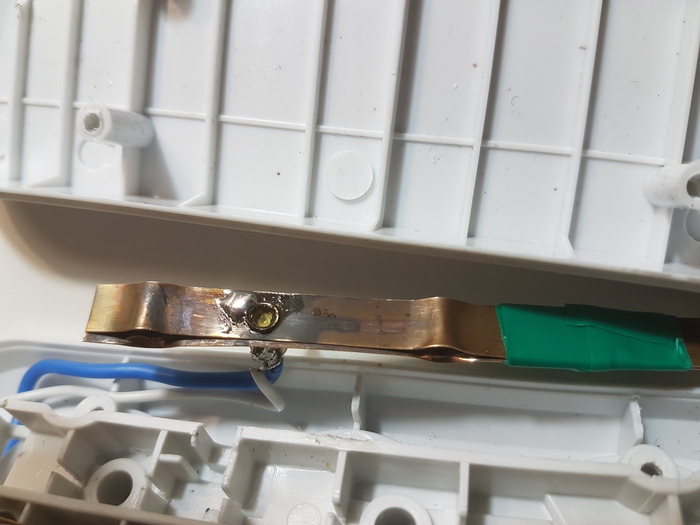

Внутри шины в изолирующей вставке, но она без нижней крышки (в отличие от оригинала). Шины из тонкого, хоть и упругого, сомнительного медного сплава, тонкие вилки слабо держат с самого начала. Потому пришлось их стянуть изолентой. Сам металл шин был окислён, пришлось чистить мелкой шкуркой. На второй фотографии - одна шина склёпана криво (со смещением).

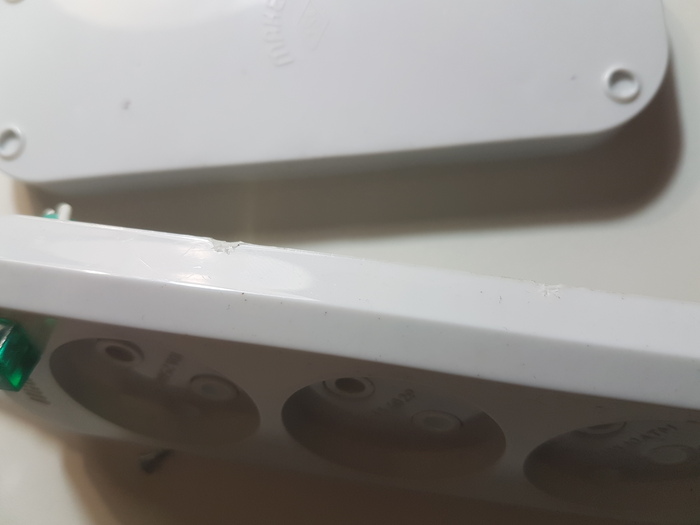

Корпус сделан неаккуратно и весь в царапинах. Материал корпуса - сомнителен, возможно, легко горюч.

Оценка - 3-.

Интересуют ваши мнения по колодкам других марок и их качеству.

Есть и такой тройник, и два удлинителя (красный 1983 года). Недостаток тройника - не входит не только в розетки с заземлением, но и в некоторые розетки без заземления, если они слишком глубокие (слабый контакт). Удлинители со шторками - нужно сдвинуть их вилкой, передвигая её в продольных пазах.

ЗЫ. В последний своими руками встроена неонка :)

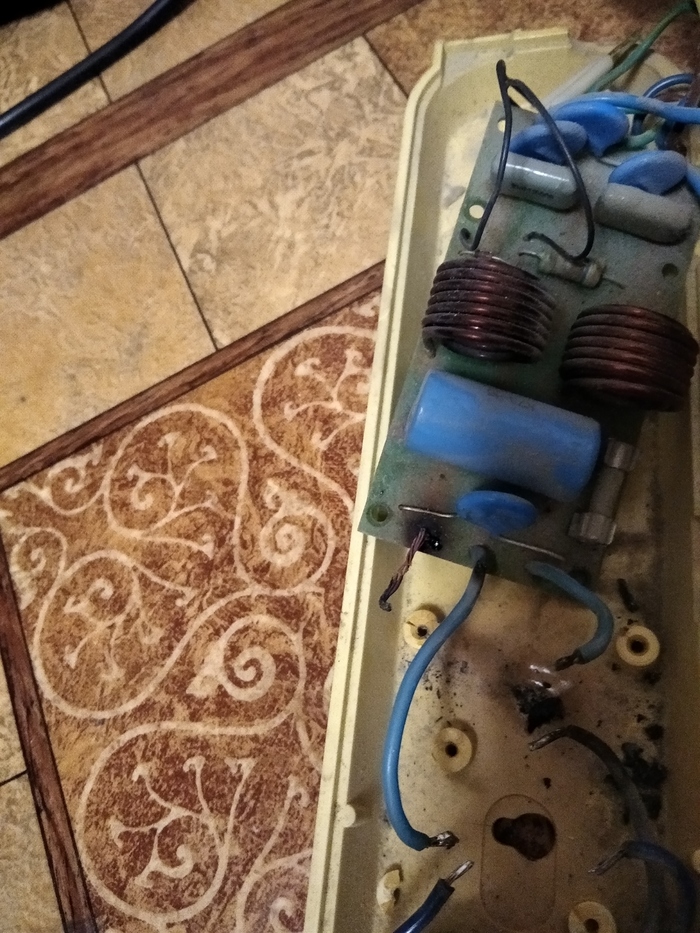

У вас могут быть проблемы. После 15 лет работы случилась бяка

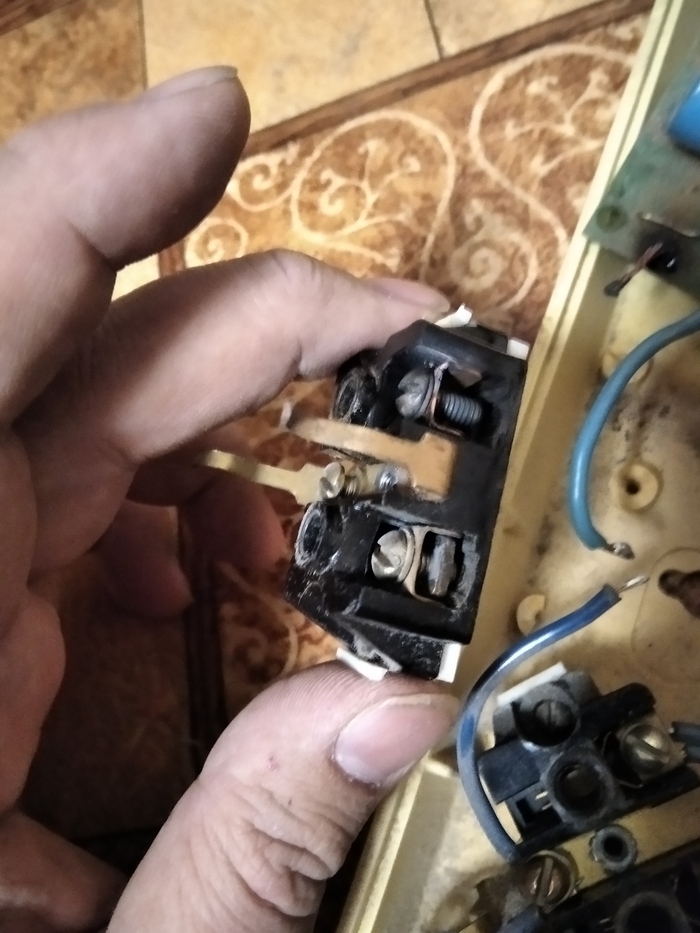

Ослаб зажим провода в одной из розеток и она перешла в режим нагревателя

От температуры провод отгорел. К счастью, возгорания не было, почуяв вонь сразу выключил.
