Новодельный ноутбук Asus F540B попал ко мне в руки вот в таком состоянии

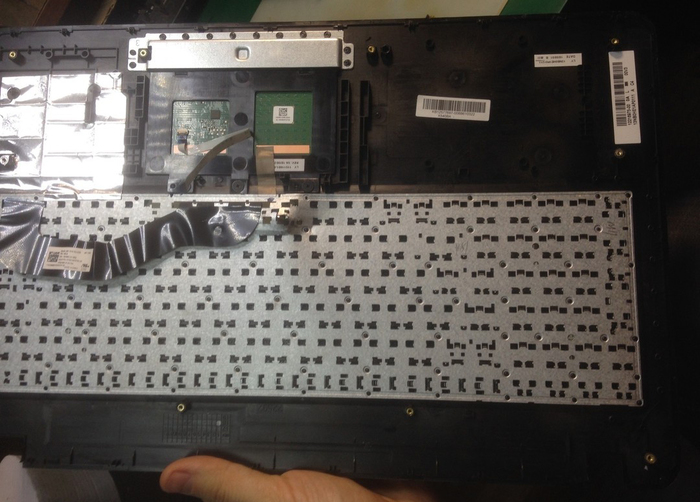

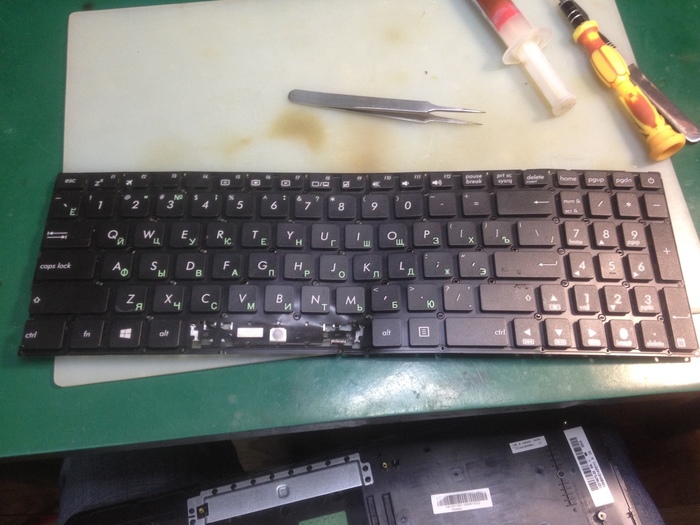

Что-то тяжелое упало на него и проломило верхнюю крышку вместе с клавиатурой

Клавиатуру однозначно под замену. А пока я её жду, разбираюсь со второй неисправностью. Ноутбук не включается. То есть совсем нет реакции на кнопку и нет индикации при подключении зарядного устройства. То есть совсем кирпич.

Да, кнопка включения находится на клавиатуре, которая сильно повреждена. Но на плате есть нераспаяная кнопка, при помощи которой можно запустить ноутбук без поиска сигнала power_on на мультиконтроллере.

Разбираюсь в чем проблема. Во время замеров заметил странные показания сопротивления на дросселе дежурного напряжения 3,3В. Сопротивление "плавает" от 100 Ом (что похоже на норму для данной платформы), до 2-3 Ом (что явно мало).

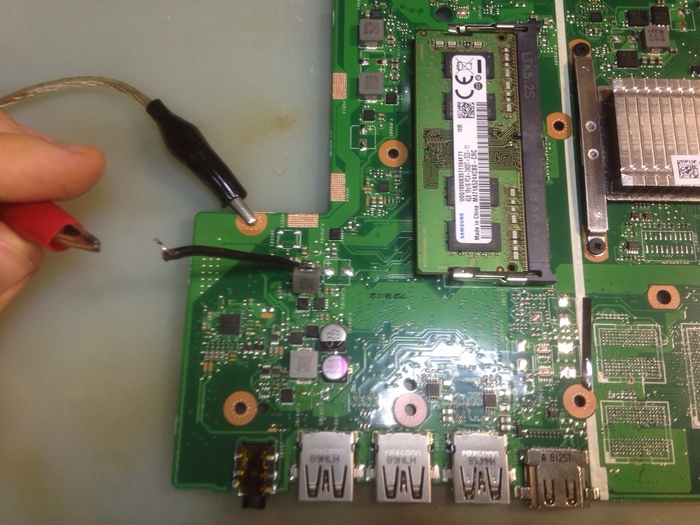

В таких ситуациях нужно смотреть на потребление "сомнительной" линии под напряжением. Снимаю дроссель и подаю 1В от лабораторного блока питания

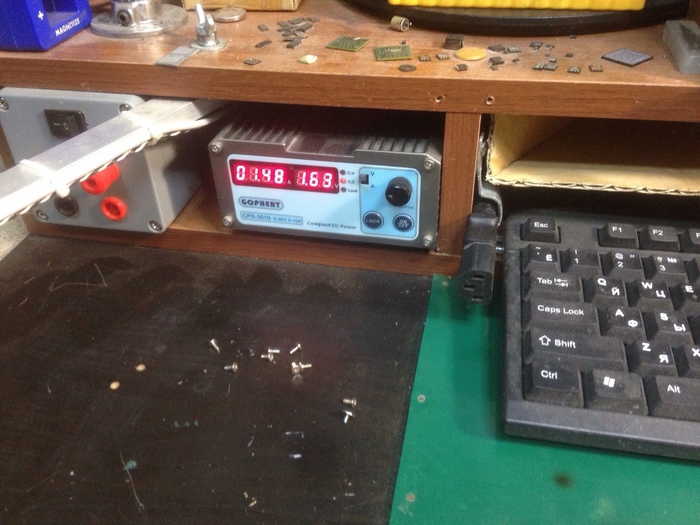

Потребление несколько милиампер, ничего необычного.

Постепенно повышаю напряжение, потребление почти не растёт. Но при напряжении около 2В потребление резко возрастает почти до 100мА, а при 2,5В на линии происходит короткое замыкание.

Виновник нашелся не сразу. Вот что показал тепловизор при напряжении около 2В:

А вот то же место на плате при напряжении 2,5В

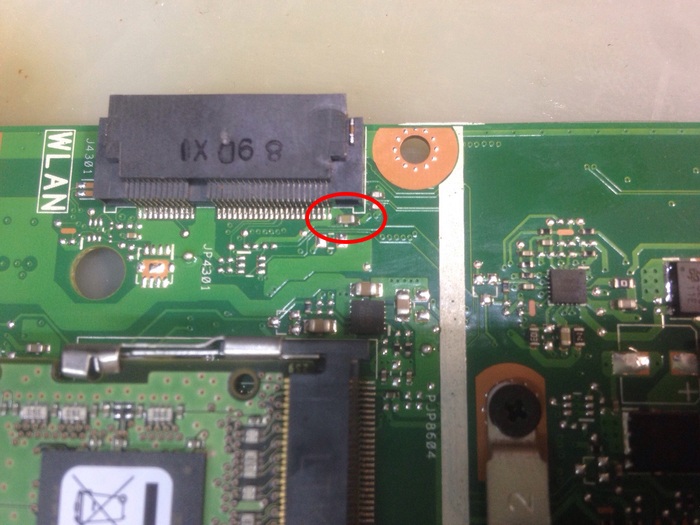

Вот и сам виновник, который уводил шим-контроллер дежурки в защиту сразу же после запуска 3,3В. Это керамический конденсатор в роли фильтра в самом неожиданном месте

Меняю подлого гавнюка

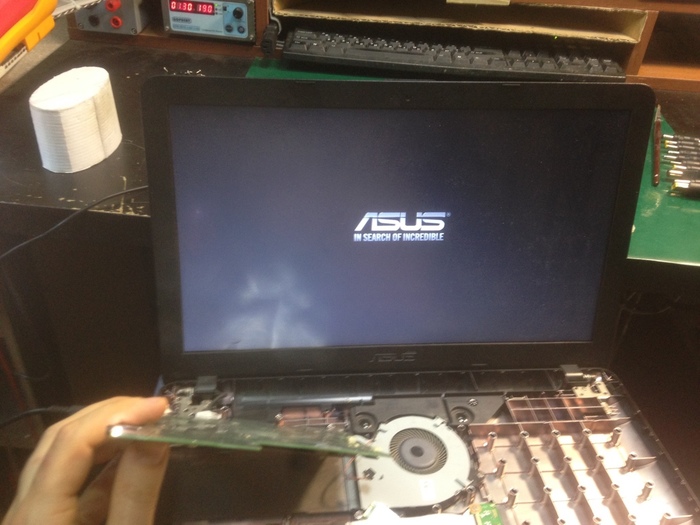

Теперь ноутбук включается и при подключении зарядного устройства (или лабораторного блока питания) загорается индикатор питания. Всё как и должно быть.

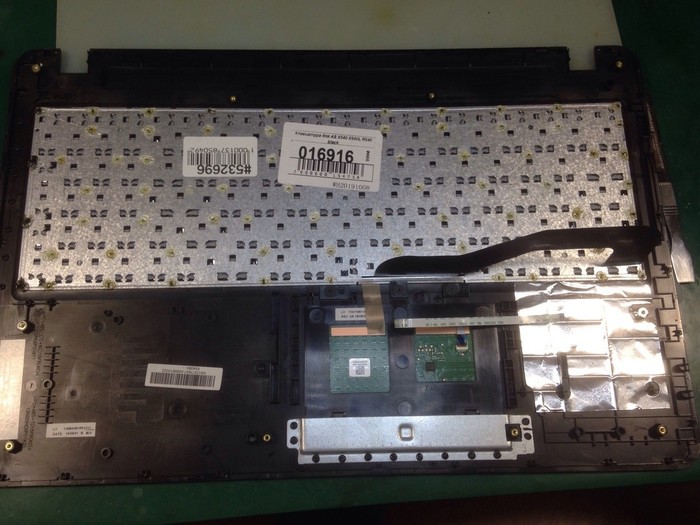

Как раз новая клавиатура подъехала. Меняю её

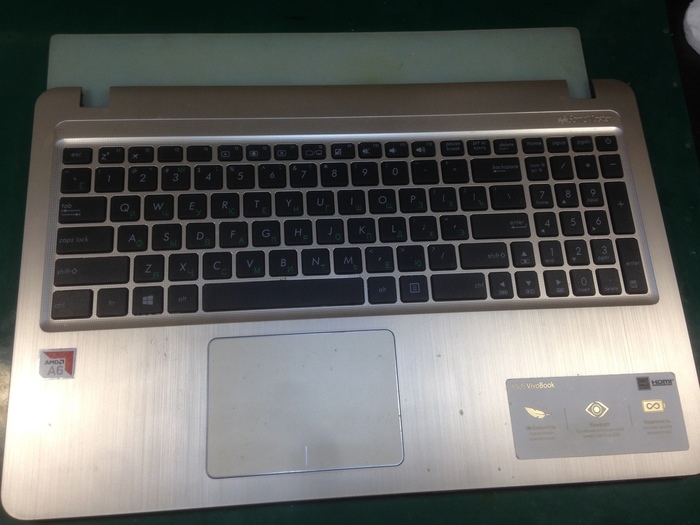

Теперь ноутбук почти как новый

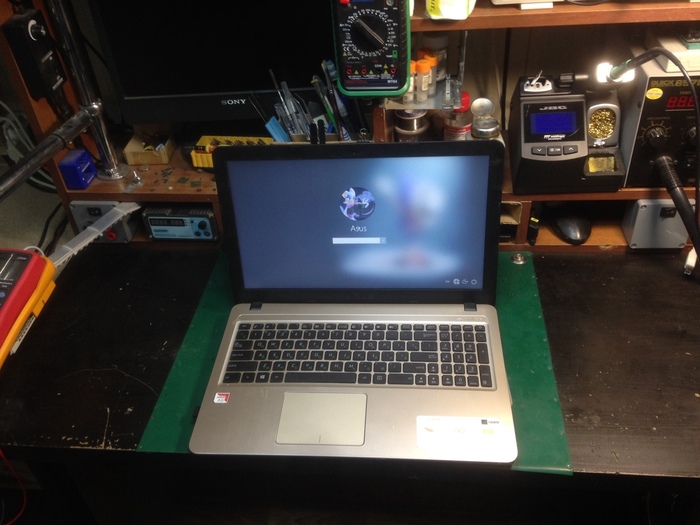

Аппарат работает, клавиатура тоже.
Как связан удар с ушедшим из номинала конденсатором я не знаю. Может совпадение, а может... удар произошел не просто так... кто знает. В любом случае ноутбук еще послужит своему владельцу.
