Готовый результат.
Покрасила моя супруга.
Вставил в глазницу поликарбонат 3мм.
В фильтрах спрятаны 2 кулера 6см, питание от аккумулятора 18650 на затылке с регулировкой оборотов.
Супруга сделала 3д модельку
Друг напечатал
Я склеил и зашпатлевал
Загрунтовал
Сохнет.
Ждет покраски
Всем привет! Недавно я изготовил своими руками макет пистолета Beretta M9 из игры Сталкер. Там он называется "Марта". По сути, игровая модель отличается от реальной только покраской и застариванием, которое я постарался повторить. Ниже, как всегда будет ссылка на ролик с изготовлением, а также шаблон макета. Тут вкратце поведаю о самоделке и её создании.

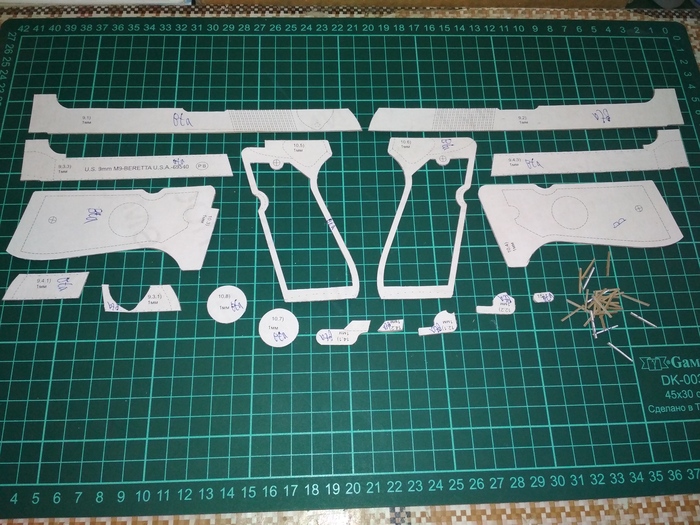

Детализация из картона толщиной 1мм.

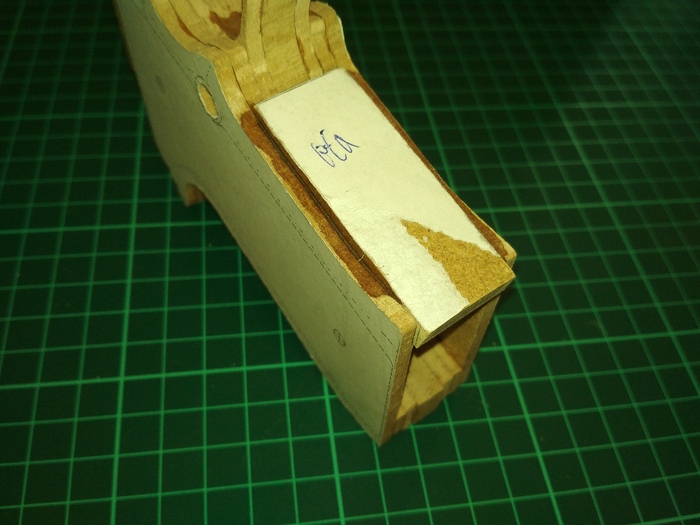

Поперечная передняя стенка рукоятки. Если вырезать по слоям, то она вечно расслаивается.

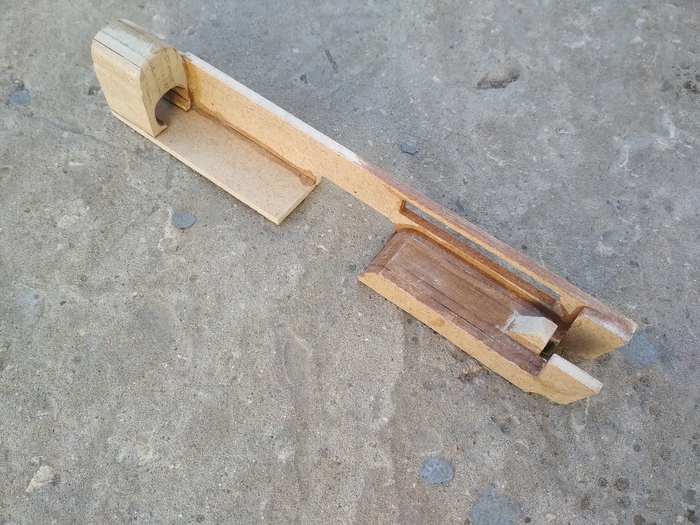

Вот как выглядит изнутри затвор. Состоит из передней части, заднего вкладыша и боковушек.

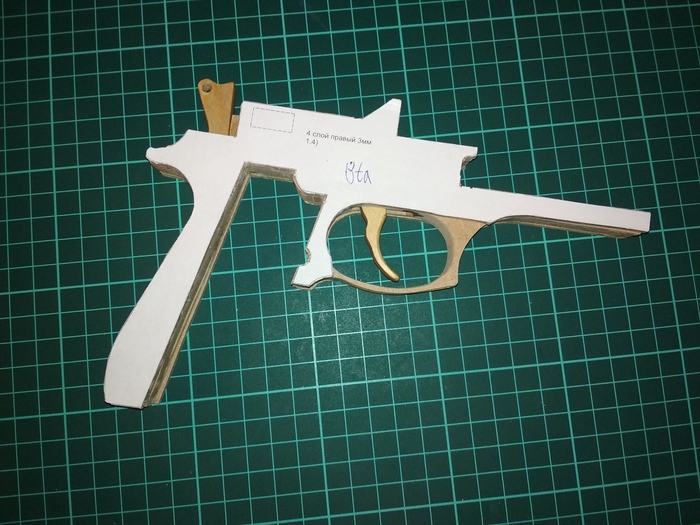

Самоделка состоит из слоёв МДФ, выпиленных электролобзиком, переплётного картона и бумаги. Чтобы уместить все механизмы, пришлось пожертвовать правильной шириной Беретты. Мой макет получился несколько толще.
Зато поместились все запланированные механизмы и подвижные элементы: подвижный спусковой крючок, курок, затвор, задержка затвора, а также кнопка фиксации магазина.
Спуск и курок двигаются по оси в виде гвоздика. Всё что должно возвращаться в начальное положение - возвращается при помощи пружин на сжатие.

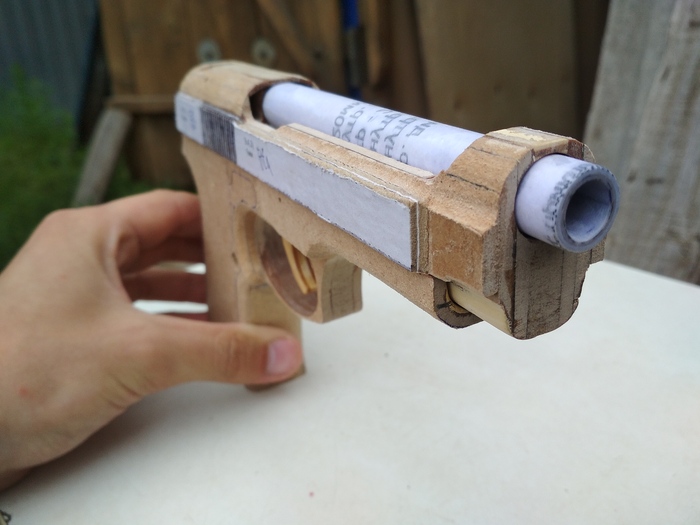

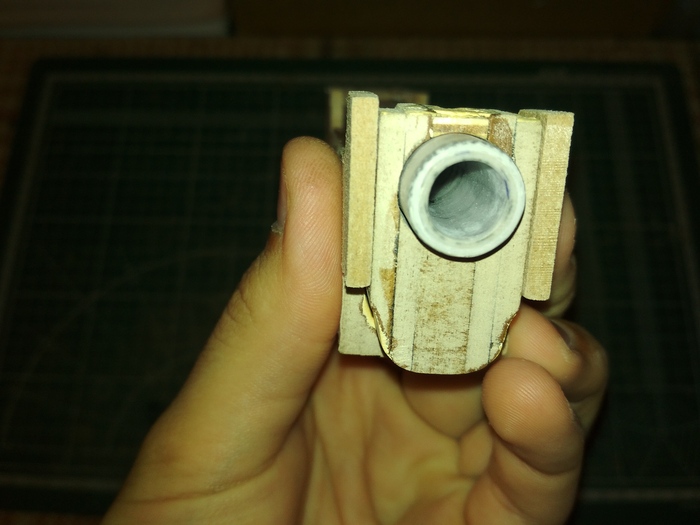

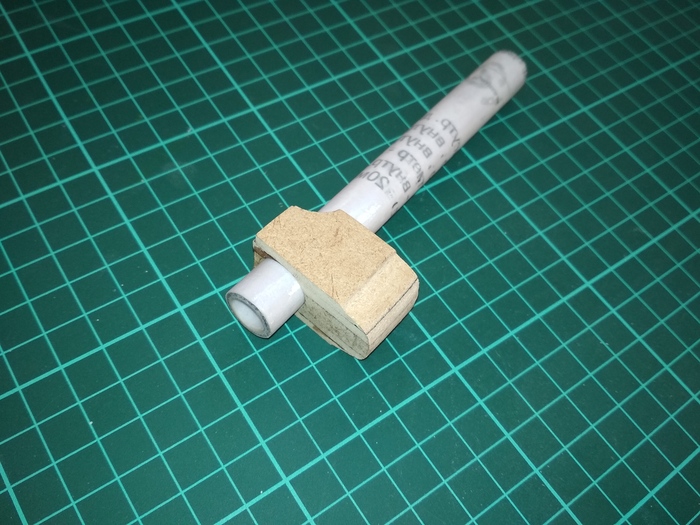

Ствол, скрученный из бумаги внутри передней части затвора.

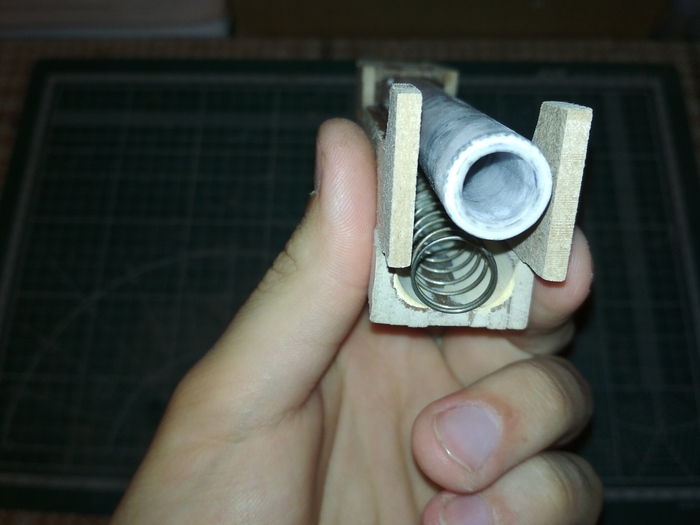

Пружина нашла себе местечко под стволом. Самое подходящее положение, где достаточно пространства для длинной пружины.

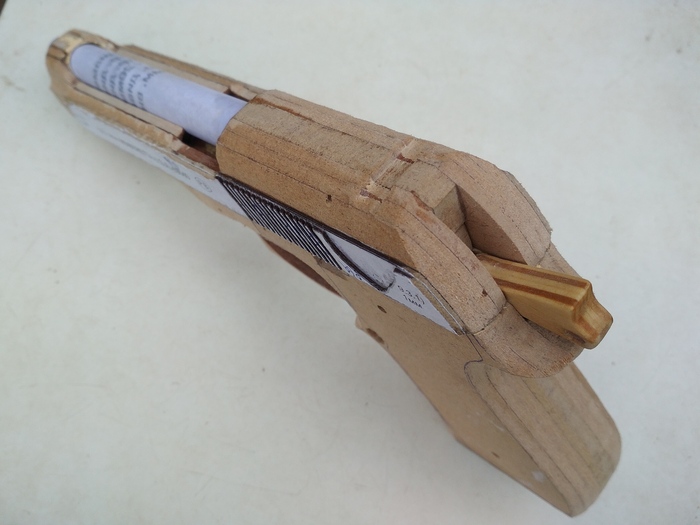

Самое сложное в поделке из дерева - затвор. Нужно избегать больших щелей между рамкой и главным механизмом, в то же время добиться безперебойного движения без лишнего трения, которое после покраски может вообще всё испортить. Также затвор своей передней частью должен свободно проходить через ствол и внутреннюю выемку рамки.

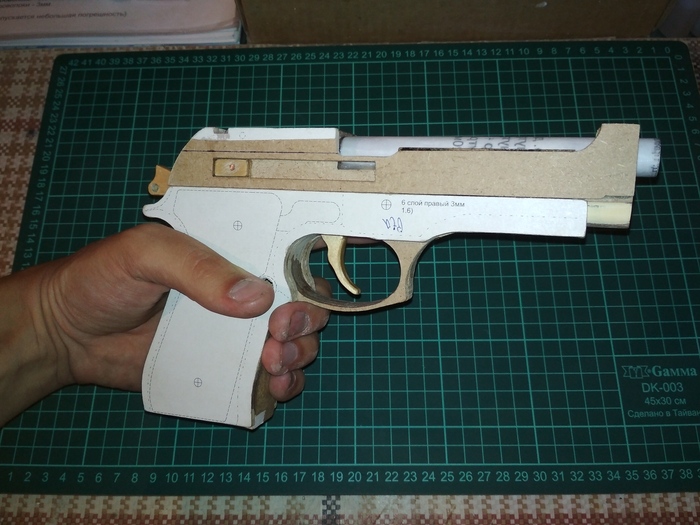

Ну и направляющие детали тоже следует подогнать под вырезы. Сначала примерка, потом сборка!

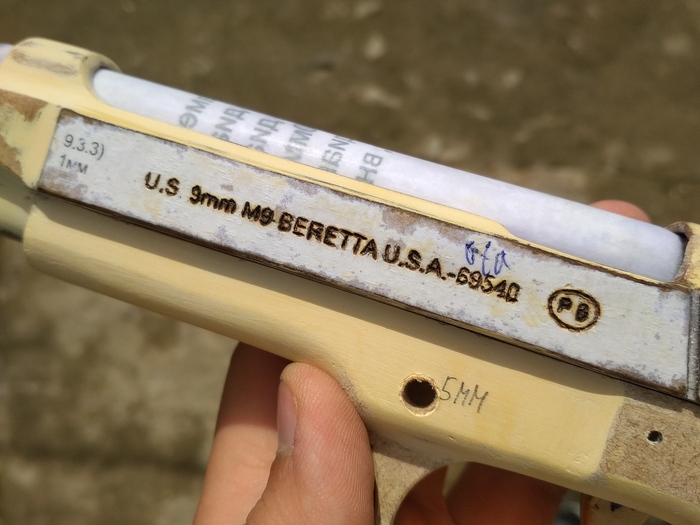

Далее приступил к обработке и приданию форм при помощи напильников и бормашины. Сначала необходимо выровнять перепады между слоями, затем уже делать спуски, закругляя углы.

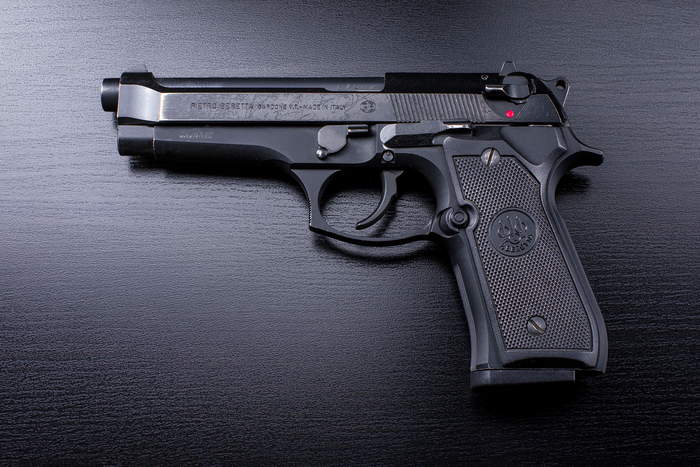

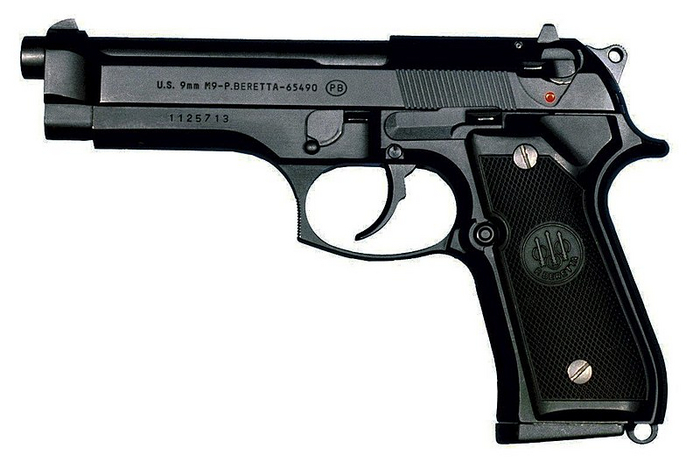

Надо отдать должное итальянским конструкторам данного пистолета. Дизайн у реального образца очень красивый, во многом благодаря форм-фактору.
До шпаклёвки лучше пройтись наждачной бумагой, чтобы сгладить обработанные области. Также перед шпатлеванием я привык пропитывать картонные элементы суперклеем, чтобы мохров не было.

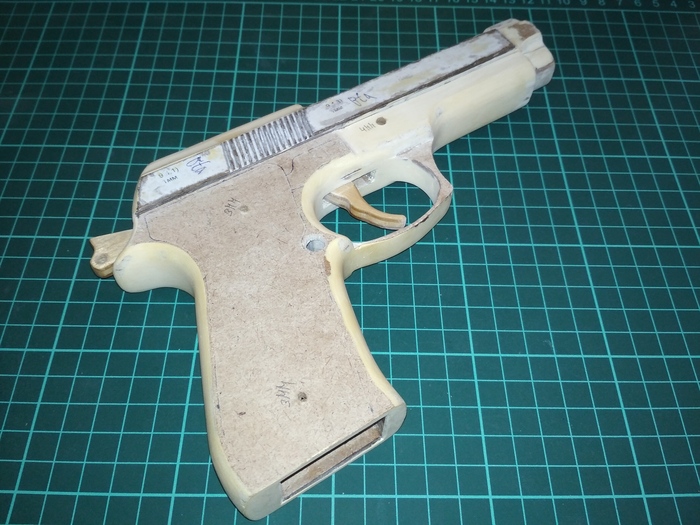

Даже плоскости лучше отшлифовать мелкозернистой наждачки. Даже у МДФ имеется текстура, которая видна после покраски, если забить на обработку.
Когда все поверхности избавлены от неровностей, можно приступать к добавлению мелочей. Вот тут я допустил ошибку. В сталкере используется модель 92FS, о чём говорят маркировки на итальянском. Я же сделал надписи, ориентируясь на американскую модификацию M9. Внешне они почти не отличаются, кстати.
Накладки рукоятки - отдельные составляющие. В качестве противоскользящих вставок использовал ребристые части одноразовой посуды.
МДФ, картон, пластик и качественная обработка.

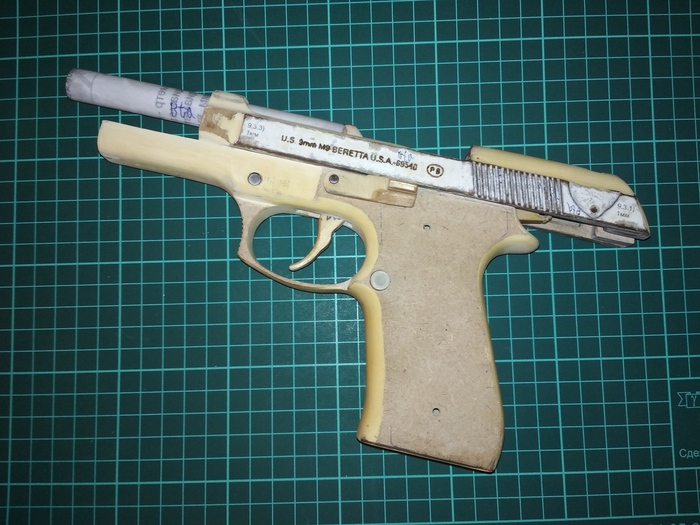

Кнопка фиксации магазина из бумаги на месте, как и затворная задержка из фанеры. Из фанеры делаю разную мелочёвку, в том числе мушку с целиком, спуск, курок. Фанера прочнее МДФ.

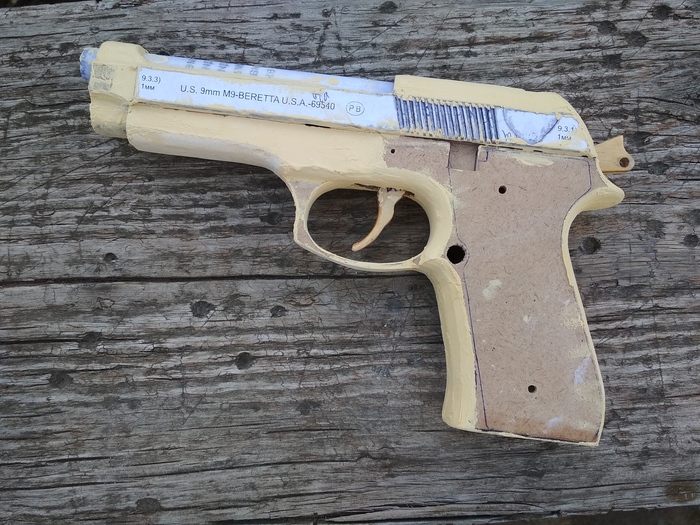

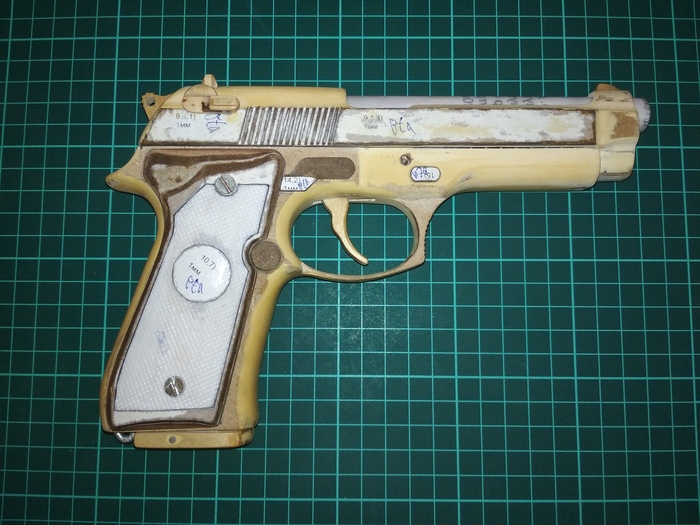

Вот так выглядит полностью детализированный макет Марты из Сталкер перед грунтовкой. Накладки фиксируются винтами под шлицевую отвертку.
Для покраски использовал чёрный матовый (Bosny flat black) и чёрный полуматовый (Vivido ral 9005) аэрозоли. Матовый для накладок, а полуматовый для всего остального. Чтобы приблизиться к игровому образцу, наносил потёртости методом сухой кисти, используя акриловый металлик. Ещё прошёлся по поверхностям наждачкой p1000 для добавления царапин. Вот что получилось:
Спасибо за внимание!
Видео:
Всем привет! Сегодня расскажу про свой новый макет - автомат ОЦ-14 "Гроза", который изготовил из дерева, картона и бумаги. Видео с изготовлением, а также шаблон будут в конце поста.
При создании я ориентировался на модель из игры Сталкер Тень Чернобыля. От настоящего образца отличается детализацией и цветовой палитрой. Отзеркаленность в расчёт не берём, ибо у сталкерских моделек с 2 сторон одинаковая текстура (разработчики не стали заморачиваться над тем, что особо не бросается в глаза), а потому окно затвора с левой стороны необязательно копировать во время рукоделия.
Вот тут есть предохранитель и окно затворной рамы...
И тут это всё есть. Ну, только рукоять затвора отсутствует.
В общем, перенёс шаблон на МДФ и фанеру, чтобы выпилить основные части поделки.
Самая главная часть Грозы - корпус, где ствольная коробка, цевьё, рукоять и плечевой упор являются одним целым.
Большая часть детализации (мелких элементов, без которых изделие будет смотреться халтурно) вырезана из переплётного картона толщиной 1мм при помощи канцелярского ножа.
Вот они слева направо: утолщения ствольной коробки, цевья, предохранитель, планка ГП и т.д.
Основной подвижный элемент - затвор. Собирается из нескольких слоёв, обрабатывается, после чего ставится в макет при склеивании частей.
Принцип работы простой: деталь движется назад, сжимая пружину. Эта же пружина возвращает механизм на место. По такому же принципу в макете работает клавиша спуска и защёлка для магазина. Банально, но приятно.
5 слоёв ствольной коробки склеены. Также собраны 5 слоёв магазина в одно целое. Для данных целей пользуюсь столярным ПВА.
Берётся первый срединный слой и к нему с 2 сторон присоединяются боковые, затем всё сжимается струбцинами.
Далее идёт черновая, чистовая и финишная обработка заготовки.
Черновая - включает в себя придание форм бормашиной
Чистовая - шлифовка обработанных мест наждачкой p60 и p120
Финишная - шпатлевание и шлифовка шпаклёвки, а также поверхностей наждачкой p120, p150, p200, p400.
Поскольку утолщения тоже участвуют в придании форм, то их следует приклеить перед обработкой.
Затем необходимо приклеить остальную детализацию, добавить заклёпки, штифты и т.п.
Самые явные отличия игровой Грозы от настоящей - отсутствие накладок на рукояти и утолщения под затвором, которые справедливы лишь для РПК и карабинов на их основе (это расширения под усиленный вкладыш ствола)
Уже после грунтовки я установил трубку подствольника, ствола, газовой трубки, а также мелочь на всё это.
В качестве утолщений для трубок очень хорошо подходит бумага, разрезаемая на полосы нужной ширины. Естественно, в ход идут черновики.
А после покраски чёрным аэрозольным акрилом и натирания "металлических" частей графитовой пудрой получился вот такой результат:
Всем спасибо за внимание! Буду рад, если посмотрите видео с изготовлением ОЦ-14 "Гроза":)
Всем привет! Сегодня расскажу и покажу, как сделать лёгкий макет РГ-6 из дерева, фанеры, картона и разных трубок. Данная поделка отлично подойдёт тем, кто впервые решил заняться рукоделием по тематике оружия, а также детям для дворовых игр в войнушку.
В конце поста будет подробное видео с изготовлением и ссылка на шаблон, а здесь вас небольшой обзор в текстовом варианте. Приятного чтения и просмотра:)
Давайте начнём с трубок. Они могут быть пластиковые, или картонные. Даже металлические подойдут. Я использовал то, что было в наличии.
Итак, нам понадобятся:
1) трубка с внешним диаметром 45мм и длиной 119,5мм (7шт.) для барабана РГ-6
2) трубка с внешним диаметром 55мм и длиной 172,2мм (1шт.) для фальш-ствола
3) трубка с внешним диаметром 20мм и длиной 163,2мм (1шт.) для оси вращения барабана
4) трубка с внешним диаметром 20мм и длиной 87,8мм (1шт.) для оси вращения фальш-ствола
5) трубка с внешним диаметром 25мм, внутренним диаметром 20мм и длиной 297,2мм (1шт.) для цилиндрической основы
6) трубка с внешним диаметром 20мм и длиной 255,5мм (1шт.) для приклада
Все цилиндры можно спокойно найти на Озоне, ну или в строительных магазинах. После того, как вы нарежете все трубчатые детали, рекомендую сразу выровнять торцы при помощи напильника, или наждачки на жёсткой основе.
Также вам понадобится переплётный картон толщиной 1мм, на который вы через копировальную бумагу перечертите контуры соответствующих выкроек (в шаблоне всё подписано). Детализацию с утолщениями нужно вырезать канцелярским ножом.
А из доски толщиной 25мм (она же "дюймовка") и 6мм МДФ, либо фанеры выпиливаем основные составляющие макета. Я использовал электрический лобзик, но ручной тоже подойдёт. Торцы выравнивал рашпилем и напильником.
Сборку можно начать с барабана. Здесь вообще ничего сложного. Берём 2 трубки, кладём на ровную поверхность и наносим на стык соединения суперклея. На весу присоединение лучше не проводить, поскольку одна часть будет смотреть влево или вправо, относительно другой.
После этого необходимо вставить и зафиксировать клеем заглушки в серединную трубку. Именно за счёт них барабан сможет вращаться на своей пластиковой оси.
При наличии какой-нибудь не очень жёсткой пружины можно замутить банальный, но тем не менее, интересный механизм. Нажимающийся спусковой крючок в любом случае лучше статичного. Всё это закроется слоями из картона.
В итоге после склеивания элементов получится несколько основных частей. Вот они слева направо:
Финальную сборку макета из дерева и картона в тексте уже не описать, слишком много нюансов, но в ролике всё изложено наиболее полно и понятно.
Напоследок, необязательная часть рукоделия, однако без неё результат выглядит не так интересно. Я про покраску. Можно взять недорогую моющуюся краску Olimp Paints Gamma, дабы использовать её для грунтования самоделки (поскольку она наносится кистью, хватает её на большое количество проектов), а потом всё задуть чёрным акриловым аэрозолем.
Теперь посмотрим на результат:)
Всего за неделю, без труднодоступных ресурсов можно изготовить неплохой макет российского револьверного гранатомёта с неполной разборкой. Самое то для новичков оружейного макетостроения. А если добавить шпаклёвки, чистовой обработки, то вообще получится шик.
фото в образе сталкера:)
Большое спасибо за внимание!!!
Видео:
Всем пикабутянам доброй ночи!
Друг семьи любит серию игр S.T.A.L.K.E.R., и я решила сделать ему что-нибудь, связанное с этой вселенной. Выбор пал на лого. В карусели ниже сам логотип серии, использованный в качестве референса, и итоговый результат.
Размер брелока получился 6,5х6,5 см без учёта длины цепочки
Долго-долго искала всякие варианты схем для вышивки. Не найдя ничего нормального (с хорошим уровнем детализации и цветовой палитры), решила сделать схему сама. Работа над схемой шла по кругу: сделала один вариант схемы -> провела тестовый отшив -> обнаружила недостатки -> переделала схему. Конечный вариант, который меня полностью устроил и по которому я в итоге сделала брелок, на фото ниже.
Схема с ключом для ниток Gamma. Размер 31х33 крестика. Для того, чтобы брелок получился двусторонним, схему просто отзеркалила и вышивала уже вторую часть.
Часть материалов у меня уже была, часть пришлось докупить (чёрные, жёлтые и меланжевые нитки, фурнитуру). Пришлось хорошо подумать над типом кольца для брелока: чтобы было надёжное, крепкое и выглядело хорошо. В итоге нашла подходящий вариант на озоне (ещё и продавался комплектом из 20 штук).
Материалы: пластиковая чёрная канва, нитки Gamma (0420, 0809, 0108, 3192, Р-35 и Р-38), замок декоративный "карабин" фирмы zlatka, фурнитура для брелоков, резак, ножницы, плоскогубцы, игла для вышивки №25, лампочка для более точечного света.
В самом начале, когда вырезала пластиковую канву, забыла добавить по 1 клетке с каждой стороны. Пришлось переделывать.) Вышивала в 2 нити, меланжевые делила на подходящие по переходу цвета отрезки. Очень весело было зашивать сектора чёрными нитками, лампочка была очень кстати. Вышила обе стороны, вырезала по контуру ножом. Сложила их вместе, сначала пришила замок "карабин", потом стала сшивать детали вместе швом "назад иголку". К фурнитуре для брелоков прилагались соединительные кольца, что, несомненно, является огромным плюсом. С помощью плоскогубцев закрепила кольцо на брелоке и стала любоваться красотой 😊 сам себя не похвалишь - никто не похвалит
Самое начало процесса (фото 1-2), почти готовая первая сторона (фото 3), две вырезанные стороны (фото 4), брелок с замком, но ещё без фурнитуры (фото 5), готовый брелок (фото 6).
Короткое видео с брелоком:
И да, всё время, пока я вышивала брелок, на фоне муж проходил S.T.A.L.K.E.R., так что вышивала я в атмосфере полного погружения =D
"Ты бы еще консервных банок насобирал" (с) Сидорович
P.S. Феникс, я не знаю, сидишь ли ты на Пикабу, но если вдруг увидишь пост - брелок тебя ждёт!
Приветствую тебя, сталкер!
Вылазка в Зону не за горами, а запас бинтов на исходе. Пора готовиться.
Внешний вид полученных бинтов максимально приближен к игровому.
Для изготовления бинтов понадобятся:
- бумага крафт (у меня 0,42×50м);
- бинт медицинский нестерильный 5м×10 см;
- ножницы;
- степлер (по желанию некоторые скрепляют уголки степлером, я просто заворачиваю);
- штамп с красными чернилами.
Отдельно расскажу про штамп.
Чтобы внешний вид был максимально антуражным, было принято решение не распечатывать на бумаге готовые шаблоны, а сделать на базе шаблонов штамп и ставить его на каждый бинт в отдельности.
В типографии сделали штамп по электронному шаблону за 750 рублей, плюс были приобретены подушечка и красная штемпельная краска. Итого - вечный штамп за 1000 рублей.
Чтобы примерить ширину полосы бумаги для упаковки бинта, достаю бинт из заводской упаковки и прикладываю к крафтовой бумаге. Я взяла запас справа и слева от бинта 3,5 см для заворачивания, но это чересчур много. Лучше брать 2-2,5 см максимум.
Отрезала бумажную полосу необходимой ширины и заворачиваю бинт в бумагу.
Получается бумажный цилиндр с бинтом внутри.
Заворачиваю бумагу внутрь отразовавшихся торцов цилиндра.
И прижимаю бинт со всех сторон, чтобы он стал максимально плоским.
Теперь моя любимая часть - проставление штампа на бинт.
Хорошенько прожимаю штамп в подушку, чтобы набралась краска
И штампую бинт, прислоняя штамп к бумаге перекатывающимся движением вверх-вниз.
Получается антуражный бинт, который можно продать или обменять.
В этот раз планирую сделать запас на 40 бинтов. Часть на базу, часть на продажу, часть отряду раздам.
Ссылки для покупки:
- бумага крафт - https://www.sima-land.ru/1256727/bumaga-kraft-0-42-h-50-m/?u...
- бинты - https://www.sima-land.ru/6249149/bint-medicinskiy-nesterilny...
Давно идея этого мини проекта в голове сидела. Наконец решил его воплотить в жизнь.
Попробовал создать подобие всем известного бункера. Благо строительного мусора ещё осталось много.
Началось всё опять стандартно: пол, две стены и погнали лепить декорации.
Снова пилю двери, люблю разные двери))
Ну а дальше понеслась мебель и другая мелочь.
Масштаб конечно неособо соблюдал. Но общие черты интерьер постарался воссоздать. Осталось пару деталей. Телевизор, ноутбук и ещё мелочевка.
Думаю, стоит ли делать самого хозяина бункера. Без него думаю он будет пустоват.
Если будет интересно, выложу окончательный вариант.
Всем спасибо за внимание!
