Всех приветствую!
Обратился тут ко мне человек ,который решил установить мод чип на Nintendo Switch Oled ,да вот что-то пошло не так и теперь приставка не запускается .Его теребит клиент которому он все это устанавливал , ну а он уже не знает ,что с ней сделать ,чтобы она пришла в состояние включение ,вот как то так.Ну и присылает мне вот такие фото.

И ещё вот такое

Просит меня сделать реболл emmc и подпайку под неё проводника ,ну и вообще посмотреть, что и как.
Приставка у меня и она действительно не загружается ни в одном из режимов ,ни сток ,ни атмосфера .

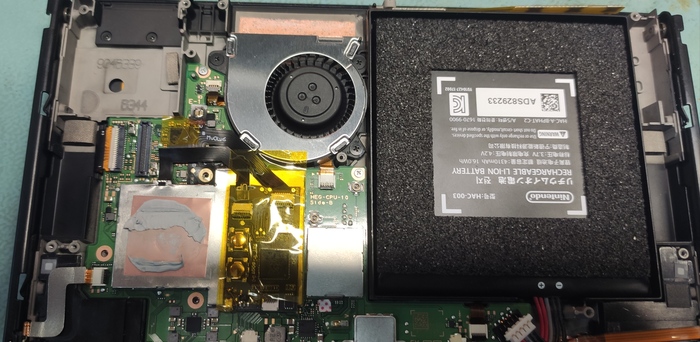

Разбираем и вот что видим.

А вот так выполнено подключение точки d0 ,под emmc .

Это самый некачественный из адаптеров и отваливается он почти сразу после установки.
Ну а особо усердные установщики ещё и умудряются повредить шары под микросхемой.

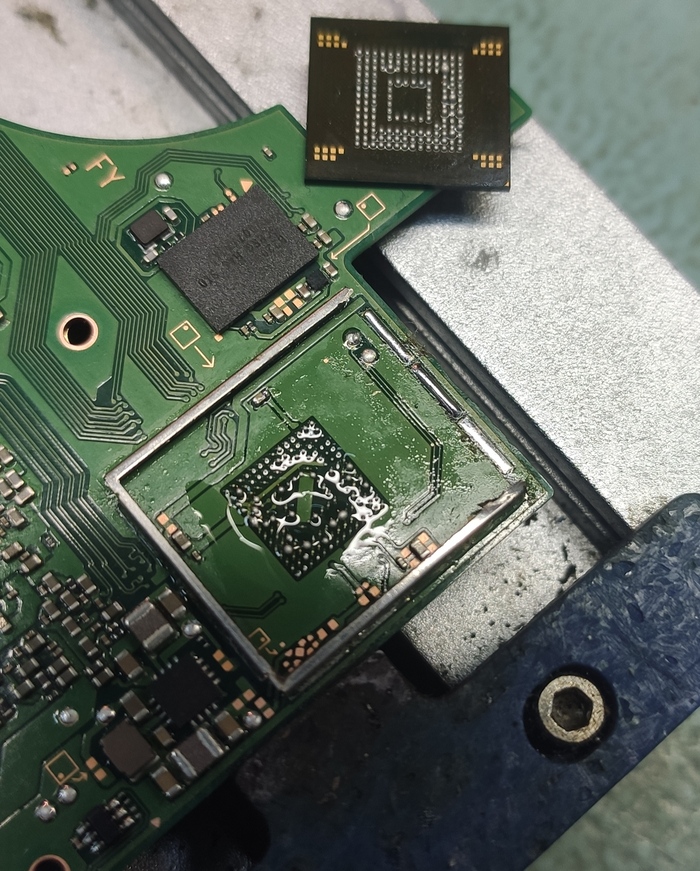

Поэтому быстренько вынимаем эту залипуху и отпаиваем emmc.

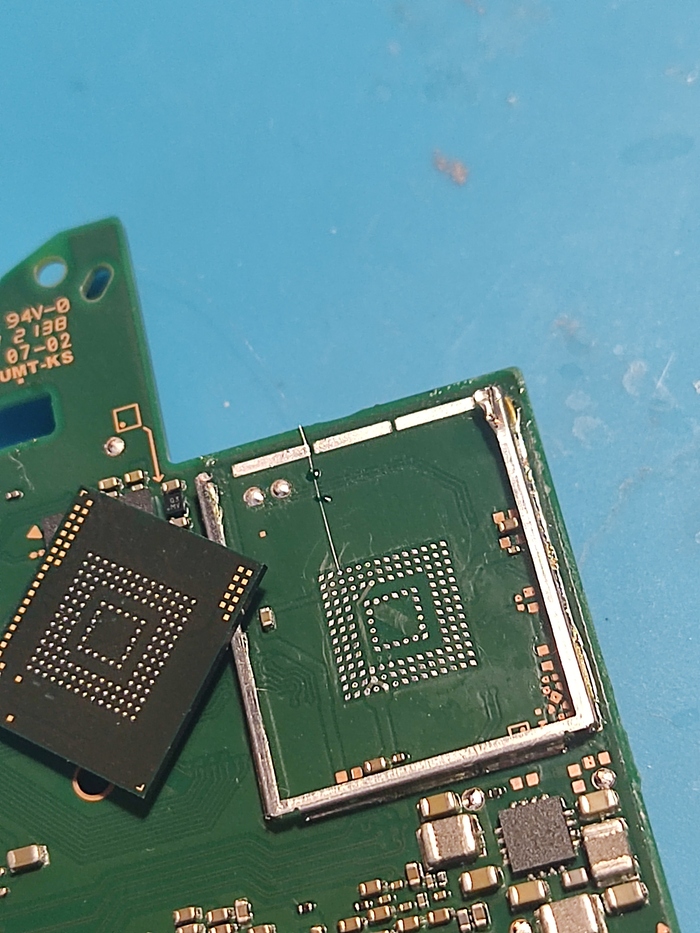

Зачищаем посадочное место ,накатываем микросхему .

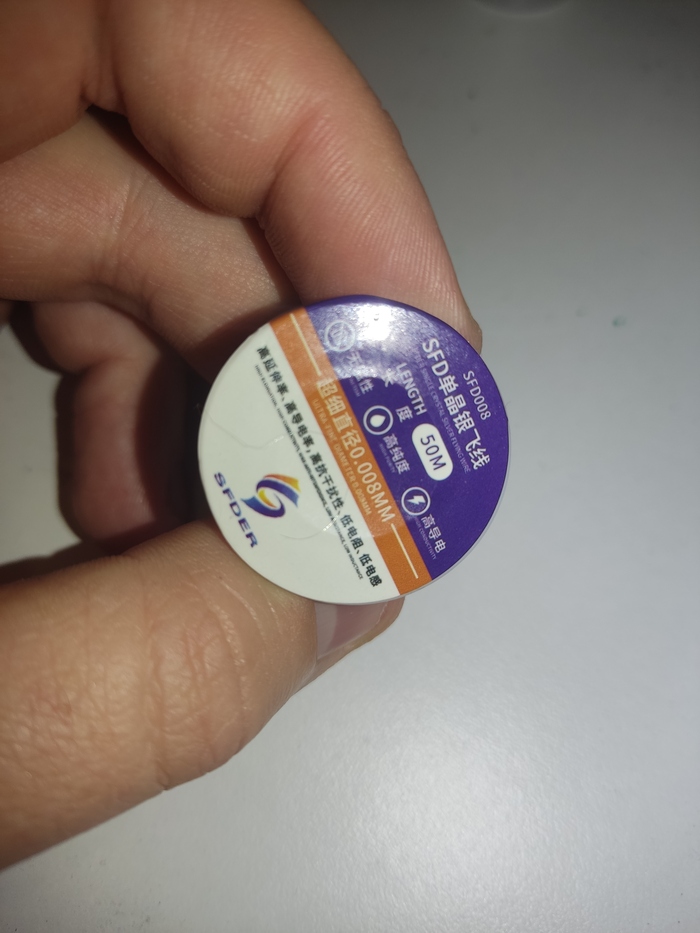

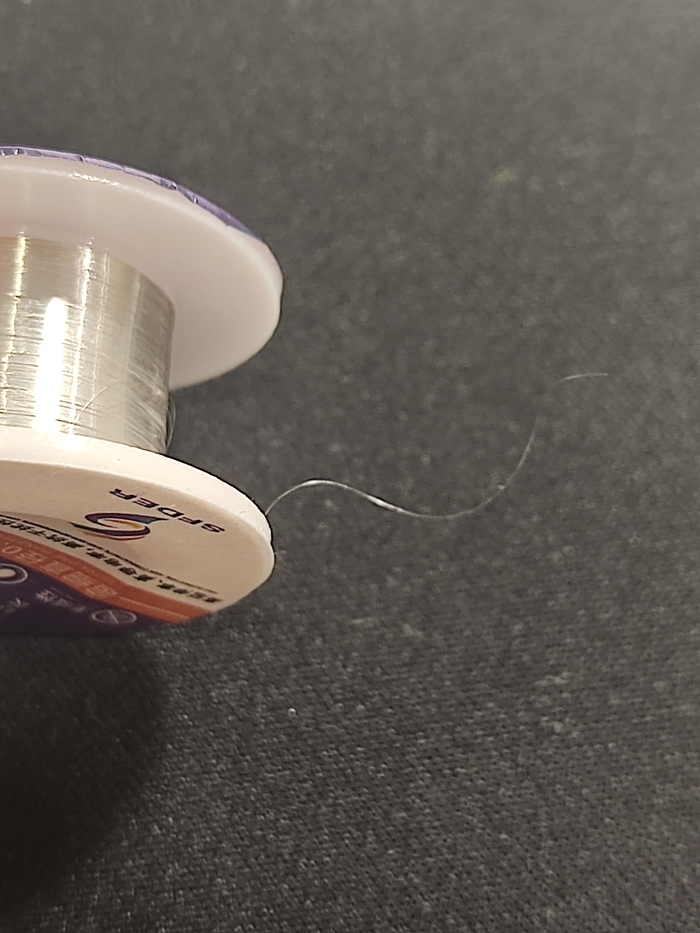

Берём вот такой проводок с Али.

Вот такой толщины ,вот такой ширины .
Подпаиваем его к точке d0 ,закрепляем УФ лаком.

Далее запаиваем микросхему и из свободного конца провода формируем завитушку которую опять закрепляем УФ лаком. И уже к ней подпаиваем проводник ,который пойдет непосредственно к точке подключения на мод чипе.Ну и напоследок фиксируем все поксиполом .

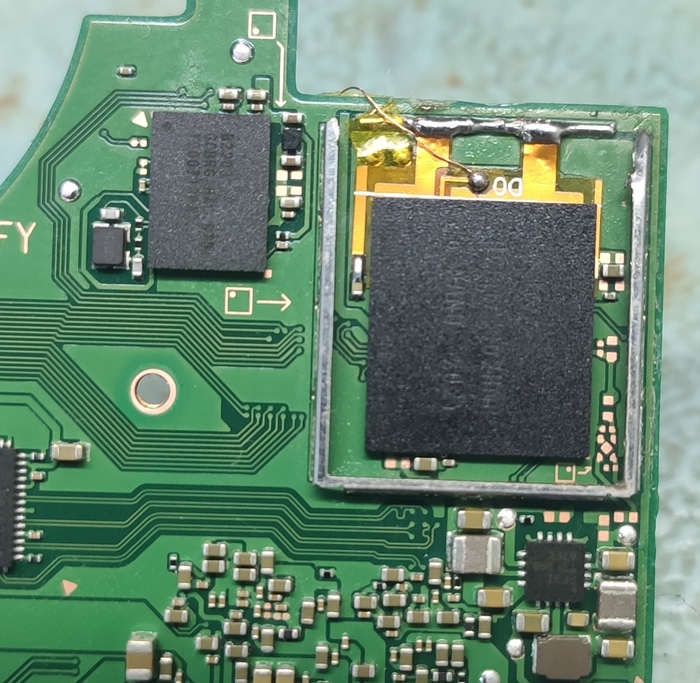

В итоге это выглядит так

Отмываем все вокруг .

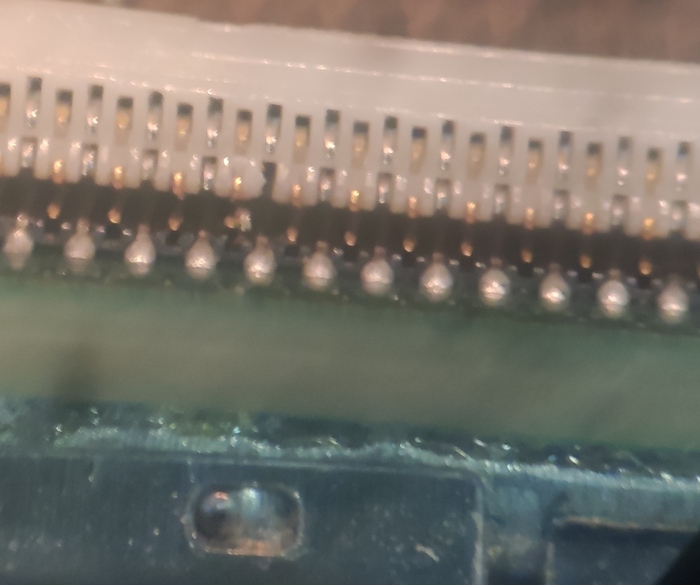

Собираем обратно ,но тут вылазиет ещё одна проблемка о которой меня предупреждал "мастэр" , это подгоревший разъем дисплея и немного разъехавшиеся ножки в нем.

Поправляю все это дело и запускаю.

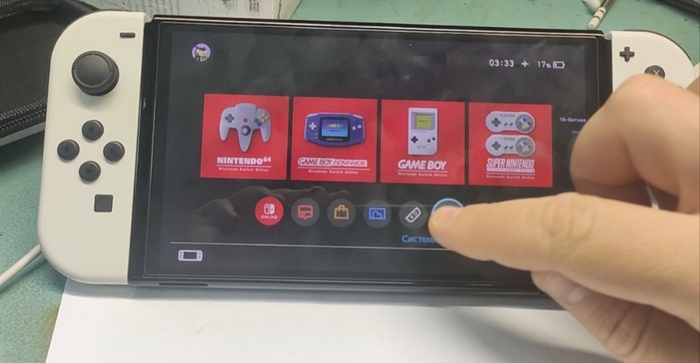

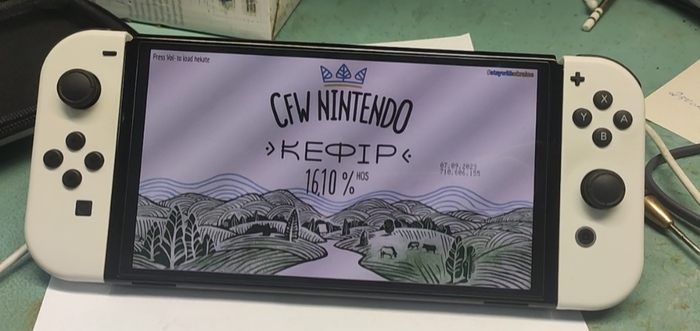

Ну и все работает!
По итогу один мастер заработал чуть меньше ,чем он рассчитывал ,т.к частью денег клиента пришлось поделиться со мной)Но я доволен и клиент надеюсь тоже)
Спасибо за внимание !
А обратится по вопросам ремонта материнских плат Nintendo Switch любого поколения ,можете ко мне по ссылке в моем профиле Пикабу.

Здрасти)
Случился тут один случай в ремонте у меня.
Прислали телефон из другого города iphone 11 pro max.
Проблема заключалась во внезапном вылете из приложений, перезагрузках и сопровождалось это дело фиолетовой фрагментацией на дисплее.
Судя по симптомам это отвал процессора.
Скажу так, 11 pro и 11 pro max поголовно страдают такой проблемой и причина тому - расположение процессора на самом краю в углу платы, рядом с сим коннектором

Тут можно даже не говорить о каком то механическом вмешательстве, тут чистая физика.
Щас буду объяснять

Итак.
Все же знакомы с физикой расширения в-ва?
Вот картинка

Суть:
Красный: главная печка на плате. Тут расположено ядро процессора и графический чип. Совмещены на одном кристалле.
Синий:
Тут самый лютый теплоотвод и тёплушка хорошо распределяется, уводя это дело на корпус.
Тут создаётся главное натяжение на плате.
Зелёный: среднее теплораспределение
Жёлтый: теплораспределения никакого нет.
Фиолетовая ровная стрелка: это то самое направление натяжения платы.

По факту это как зубы, если один давит, то толкает всё остальное.
Получается, что вот эта часть процессора

постоянно в расколбасе и даже при снятии процессора можно оторвать там контакты, вернее они уже оторваны, но держатся на залитом по их кругу компаундом.
Отсюда появляются проблемы с перезагрузками, отвалами wifi или пропажей изображения, а так же можно получать артефакты и перезагрузки.
А если добавить ещё и падения, то там будет фарш)

Ну а я что. Я тоже попался на этот лютый пиздец и пришлось искать замену всей материнки в сборе)

Но не суть.
Клиенту нужен телефон, данные не интересны.
Платит разумные деньги.
Поиск по авито я не рассматриваю, так как огромная лотерея нарваться либо на временно разблокированную доску, либо на лютый ударенный телефон, плата которой развалится в момент установки.
И даже покупка материнской платы отдельно в Китае, стоит не малых денег, а уж что там придёт в итоге, это загадка)

Поэтому у меня есть поставщик, который занимается обменками и есть телефоны, которые цех эпол завернул обратно, не обменяв на новые.
Такие телефоны в идеальном состоянии, не разбирались, но убивали их осознанно ради "потребительского экстремизма".
Тут либо шокером жгли, либо через неисправные провода.
Вот это мне и будет нужно.
Итак.
Купил я значит 2 телефона для этого дела

Начну с белого

На зарядку реакция есть, что уже радует, но как позже выяснилось, телефон был убит шокером. Проц в ауте...

По графику потребления при нажатии на кнопку включения поднималось 200мА тока и при отпускании кнопки всё падало в 0. Это работает система защиты контроллера питания от короткого замыкания.
Понятно. Минус 17 тысяч в трубу)

Тут у меня уже интереснее

Хоть нижних винтов в этом телефоне не было, он не открывался.
Подключаю блок питания к плате

Телефон рабочий, просто не заряжается.
Убит по USB проводу.
Взрываю плату

Что тут можно увидеть?

Красный: неисправный контроллер.
Зелёная стрелка: следы пребывания китайца. В заводском решении все стеклянные микросхемы чистые как новое зеркало.
Эта плата уже подверглась ремонту на заводе, видимо рама не села и делали перереболл, что видно по неотмытому карамельному флюсу по краю рамы.
Но делалось это на заводе, так как термопаста нанесена точно по заводским местам.

Ремонт простой:
Снял микру с донора, ошарил

Запаял и отмыл плату

Особо не парился с ошариванием межплатной рамы и просто посадил её на тот же припой, что и был

Далее проверяю свою работу

Заряд пошёл, сети видит, перезагрузок нет, фейс и прочая история работает.
Привожу плату в заводской вид

А так же организую приятный вид внутри телефона

А это остатки:

По итогу вышло следущее:
34 тысячи это закупка телефонов.
29 тысяч это ремонт и установка платы с донора в клиентский телефон.
Минус 5 тысяч я не заработал с этого, но зато имею 2 дисплея и 2 корпуса с требухой)

У клиента имеется полностью рабочий телефон с уже моей гарантией, без ошибки аккумулятора, но с ошибкой дисплея, так как его был царапанный, а тот который от платы был в идеале и естественно я захотел тоже с этого заработать, но клиент отказался, а убивать хороший дисплей перестановкой контроллера тачскрина я не захотел.
Как то так.

Задать вопрос по нерабочим яблокам можно мне в телегу или ютуб, а так же тут, если срочно пригорит по призыву @R.Fon

Увидимся на Таганке))

Особенно игровой...

Добрый.
Так в чём же отличие игрового телефона от обычного?
В большинстве случаев игровые трубки идут с дисплеями более 90гц.
В этом телефоне 144гц, но это не основное отличие.
Главное: разогнанный процессор.
И даже, если Вы купились на примечательный внешний вид и вообще не играете на нём, то как бы там ни было это не спасёт от отвала процессора.

Но скажу так:
Rog phone 3 намного устойчивей к поломкам, нежели Rog Phone 5 или 6.
Всё это из-за конструктива материнской платы и обилия шлейфов в телефоне.
В третьем с этим нормально

А вот в пятом вообще лютая дичь

Из-за нагрева и расширения аккумулятора со временем шлейфа натягиваются и начинают отказывать, что приводит сначала к отказу сим-карт, потом тригеров, а далее опционально либо вибро, либо звук.
Решается это заменой пары шлейфов и важно, что бы это был новый оригинал, а не снятый с донора, так как снятый долго не прослужит.
Ещё одно отличие от старой модели: сам проц. В пятёрке он слишком горячий и кристалл тупо начинает отказывать (реболл уже не помогает, отдал 4 рога подряд с неисправной графикой. Тупо умирает)
Процедура реболла процессора тут отличается от реболла одного чипа, как это показывал в предыдущем посте.
Тут используется проц и ОЗУ поверх него, так называемый бутерброд

Сначала снимается ОЗУ, потом проц, причём с этими чипами нужно уметь работать, так так перегрев или незначительный перекос при снятии убьют эти чипы.
А перекашивает их знатно, так их толщина чуть менее или около миллиметра.
Причина отвала кроется в безсвинцовом припое.
Он хрупкий и подвержен растрескиванию вследствии нагрев-охлаждение.
Образуются микротрещины, в них оксидная плёнка, потом окончательный отвал контакта и между ним сплошной слой окисления.
Бывает, что телефон сможет включиться на зарядке: это когда контроллер заряда чуть прогреет проц, микротрещина в контакте сузится от нагрева и припой порвёт оксидную плёнку, контакт временно восстановится и телефон запустится как ни в чём не бывало.
Но это до его охлаждения до комнатной температуры.
Потом по новой, а после и вовсе перестанет реагировать на любой раздражитель и при подключении к компьютеру будет падать в аварийную 9008)
Суть реболлинга:
Убрать безсвинец, залудить окисленные контакты и ошарить ядовитым свинецсодержащим припоем.
Почему лучше?
Свинец мягкий и менее подвержен к разрушению из-за нагрева.
Вот как выглядят отреболленные чипы

Далее это дело запаивается обратно.
Сначала процессор:

Потом ОЗУ

Сбоку это выглядит поинтереснее:

Далее смазка термопастой где потребуется

Окончательная сборка

И проверка

Красота!
Ещё послужит.

Стоимость реболла 10 тысяч, по времени полтора часа.

Задать вопрос по умершим рогам можно мне в телегу или youtube.
Инста моя более не работает, вернее не хочу там более тусоваться, не успеваю по всем соцсетям отвечать.
Если что-то срочное или какой то интересный вопрос, то зовите меня тут по призыву @R.Fon.

Увидимся на Таганке))

Добрый.
Очень я люблю эту серию процессоров с их бесконечным отвалом с разными красочными эффектами.
Пропажа звука, отлёт камер, отсутствие изображения или вовсе невключайка.
Причём проблема не всегда механическая, вернее она механическая, но не всегда этому надо помогать)
Обратился ко мне клиент по рекомендации от сервиса.
Роман, я в душе не помню кто ты, но спасибо)

В данном случае дисплей уже кидали новый, а значит дело в плате.
Штош.
Реболл процессора штука по сути не такая уж и сложная, просто с этим делом нужно потренироваться и тогда можно косить бабки особо не заморачиваясь)
Вот собсно воин без картинки.
Ясное дело, что часть модуля под замену, поэтому об успешности реболлинга мне подскажет верхняя его часть xD

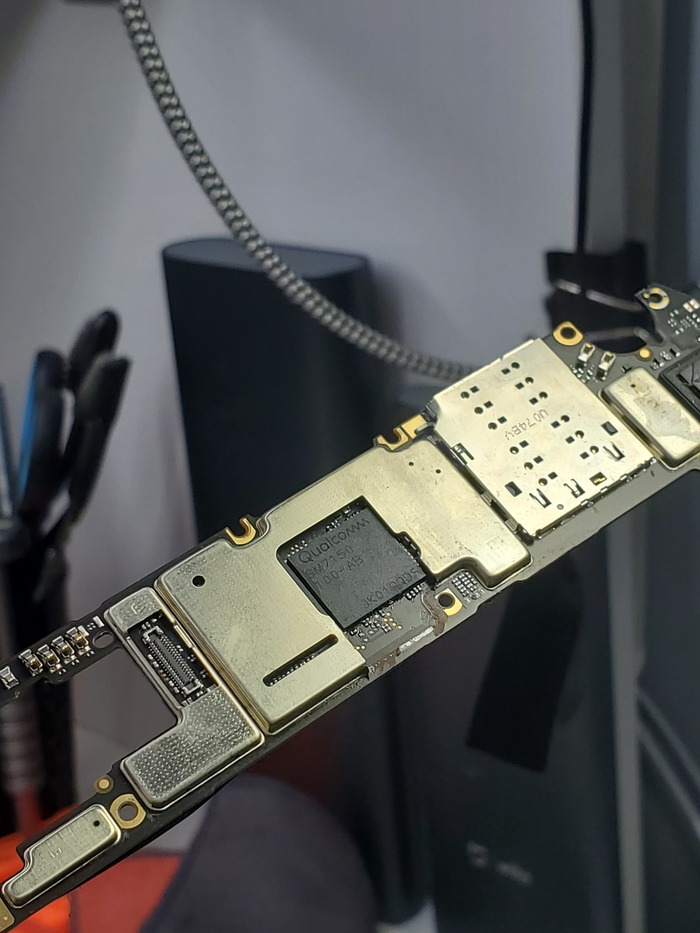

Материнская плата в этом телефоне выглядит просто

Ну здравствуй кормилец xD

Этот проц пихают в большинство моделей под названием lite и redmi, а так же затолкали в mi 11 lite (у которого ещё сканер отпечатка не правильно уложен на заводе и постоянно разваливается).

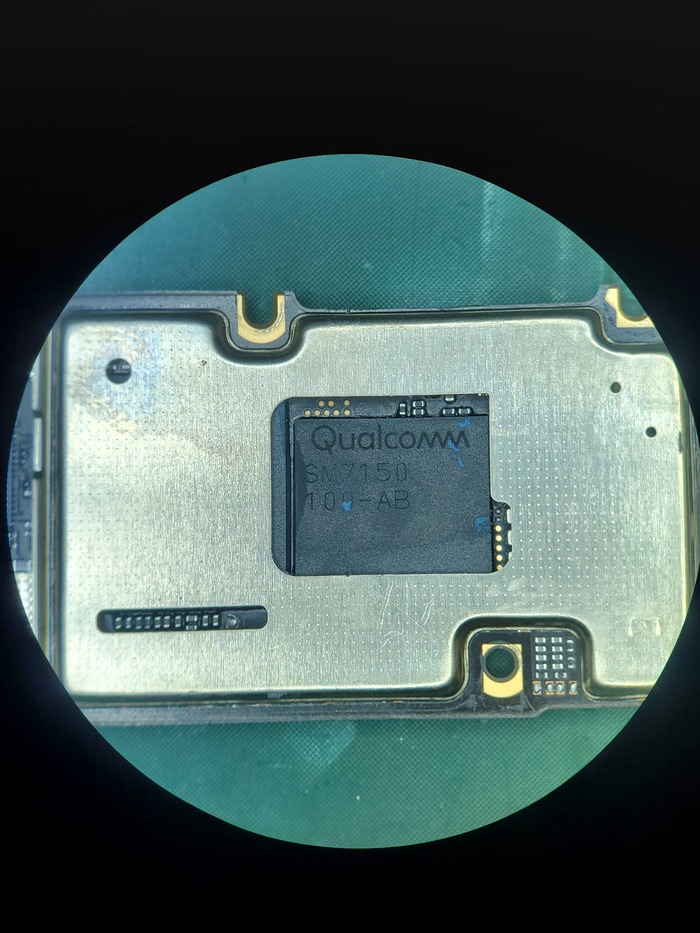

Варварски демонтажирую защитный экран для удобного доступа к чипу.

Почему не снимаю полностью?
Ну во первых не хочу греть плату после удара, ибо непредвиденно может отвалится что то ещё и будешь думать проц не сел или что то ещё отлетело, ну а во вторых вопрос эстетики тут не стоит, так как в первую очередь нужны данные.

Отвал данного чипа начался отседова (красные линии)

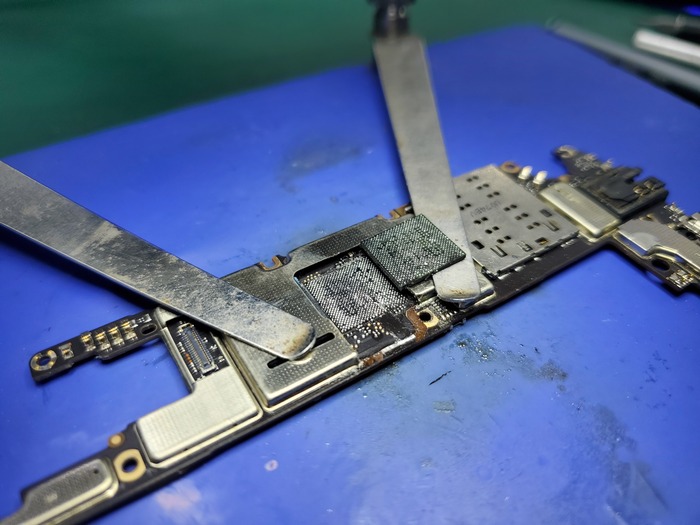

Смотреть тут особо нечего. Делаю переошаривание

И запаиваю это дело обратно

Вот теперь хорошо

Собсно 40 минут по времени и 10к за ремонт.

Правда на полке лежал дней 5 наверное в ожидании очереди на ремонт.

Дисплей клиент заменил в другом месте, ибо у меня чуть подороже)

Задать вопрос по восстановлению данных в дохлых телефонах можно мне в телегу, либо зовите меня тут по призыву @R.Fon

Увидимся на Таганке)
