Помогите опознать компонент (D3) на плате электронной сигареты
Доброго времени суток! Аппарат: IJOY GENIE PD270. Мод начинает жарить без кнопки фаер. Предположение такое, что в плату затекла жижа и случилось замыкание. Так как недавно была приобретена не очень удачная обслуга. Причем когда вставляешь АКБ и контакты замыкаются, мод жарит на всю. Открыл и увидел что сгорел компонент на посадочном месте D3. Маркировку узнать не могу. Так же не могу найти схему платы. Не подскажите, что это за компонент и какая у него может быть маркировка? Всем большое спасибо!
Нужна помощь в сборке схемы !
Помогите пожалуйста !Имеется схема
Нужна помощь по сборке схемы
К ней есть описание :Желательно в качестве нагрузки УМЗЧ использовать телефоны или динамик с сопротивлением более 20 Ом, хотя допустимо использовать нагрузку сопротивлением не менее 8 Ом.
L1 — катушка гетеродинного контура (6 витков провода ПЭЛ 0.8, бескаркасная, внутренний диаметр 4 мм).
VD1 — варикап для электронной настройки на частоту станции.
R4 — резистор для регулировки чувствительности (его сопротивление можно изменять в пределах 560 Ом...6,6 кОм).
R7 — резистор для электронной настройки на частоту станции.
R8 — регулятор громкости.
R9 — резистор, определяющий коэффициент усиления DA2 (1 кОм...З кОм). Чем больше значение R9, тем больше потребляемый УМЗЧ ток.
С5 — конденсатор, определяющий диапазон приема.
Если переключатель SA1 разомкнут, то выбран диапазон 65...74 МГц, если переключатель SA1 замкнут — 88... 108 МГц. С8 — конденсатор, определяющий тембр звукового сигнала. Настройка приемника выполняется в следующем порядке.
1. Подключают схему к ИП, устанавливают потенциометр R8 в положение минимальной громкости и подбором номинала R9 устанавливают ток потребления схемы около 15... 18 мА.
2. Отключают конденсатор С5 с помощью SA1 и укладывают диапазон 88... 108 МГц, раздвигая или сдвигая витки катушки L1.
3. Включают SA1 и подбором конденсатора С5 укладывают диапазон 65...73 МГц.
4. Подбором резистора R4 добиваются максимальной чувствительности приемника.
Подбором конденсатора С8 настраивают требуемый тембр звукового сигнала.
Подскажете - что чем можно заменить ?
Обзор вещей, которые уже пришли с Aliexpress
Ну вот! Наконец-то пришел заказ с алиэкспресс! Решил я сделать обзор.
Если что то не так, не надо лавину минусов. Я ж начинающий
Начнем!
Первое.

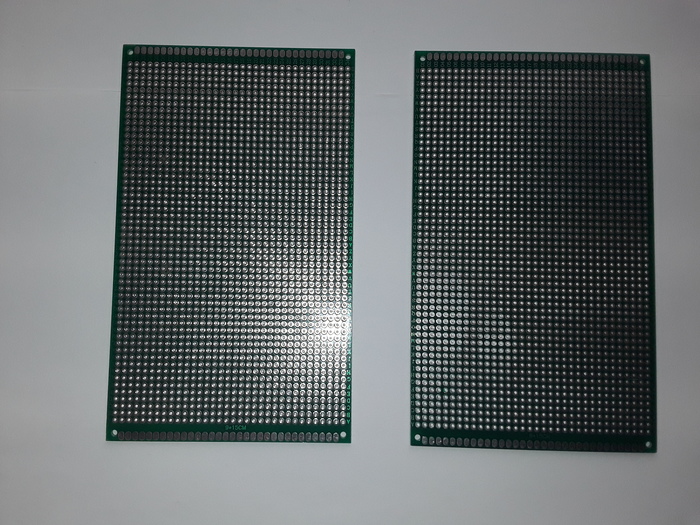

Пакетные печатные платы 15*9 см. 2 штуки. Шаг отверстий 2,54 см.
Если кто знает, подскажите, пожалуйста в комментариях какими ножницами их резать. Желательно фотку выложите, у кого такие ножницы есть.

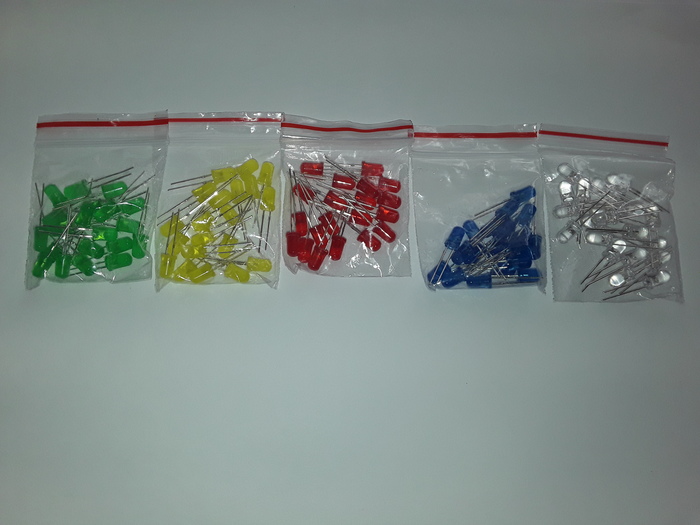

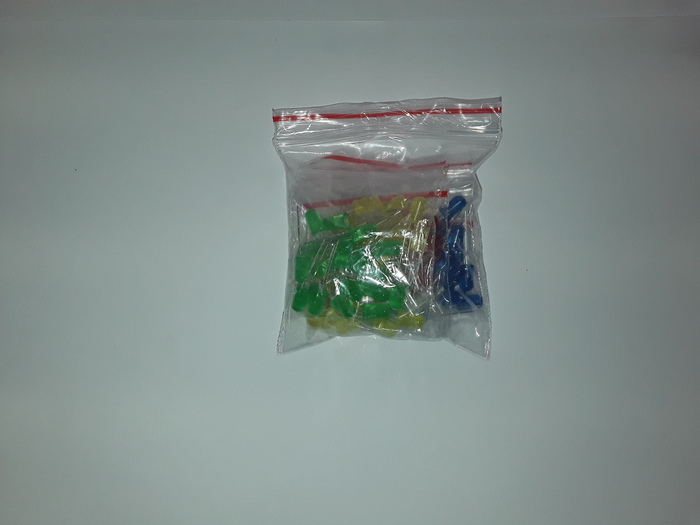

Вторая вещь. Конечно же светодиоды. Целых 100 штук по 5 цветов.
Ух! Аж спаять что-нибудь захотелось!

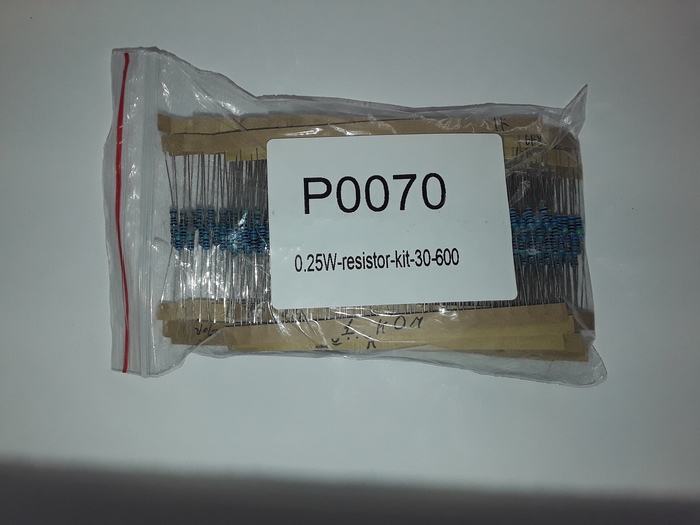

Третья вещь, это резисторы. 600 штук разных номиналов. По 0,25 Вт. От 10 Ом до 1 мОм. Подробнее про резисторы вы можете узнать здесь: https://pikabu.ru/story/rezistoryi_6843041?viev=amp . Это не реклама. Это мой пост, если что... и да, напишите в комментариях, кто-нибудь переходит по ссылкам, которые я делаю? Мне просто интересно...

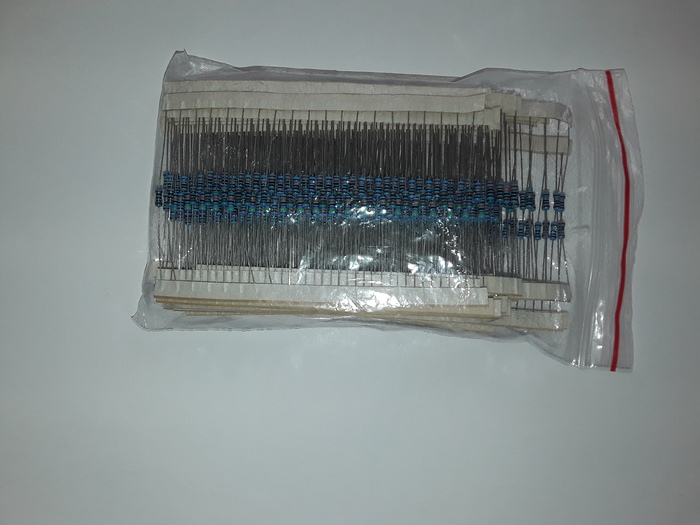

Ну и фотка самих резисторов.

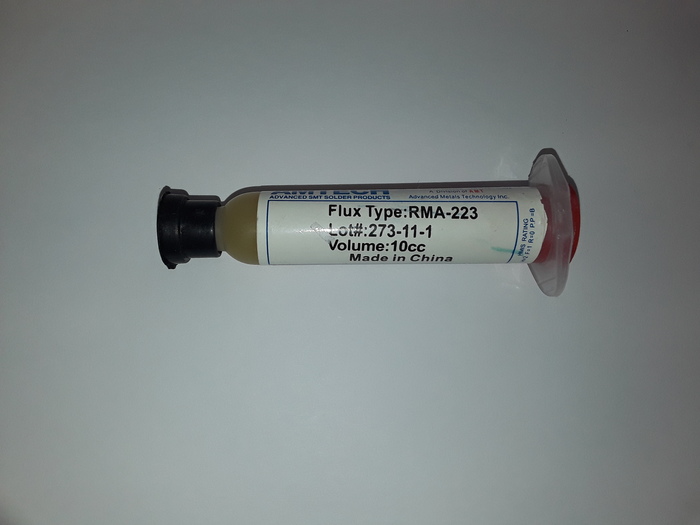

Четвертая вещь. Это флюс-гель.
Ну вот и все то, что уже пришло.

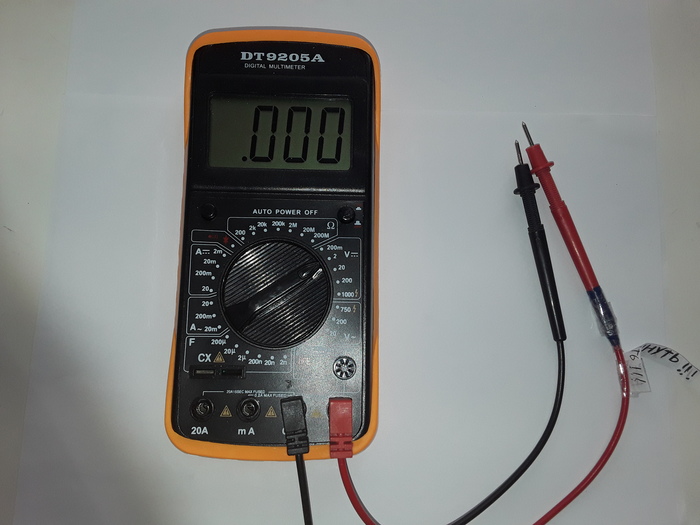

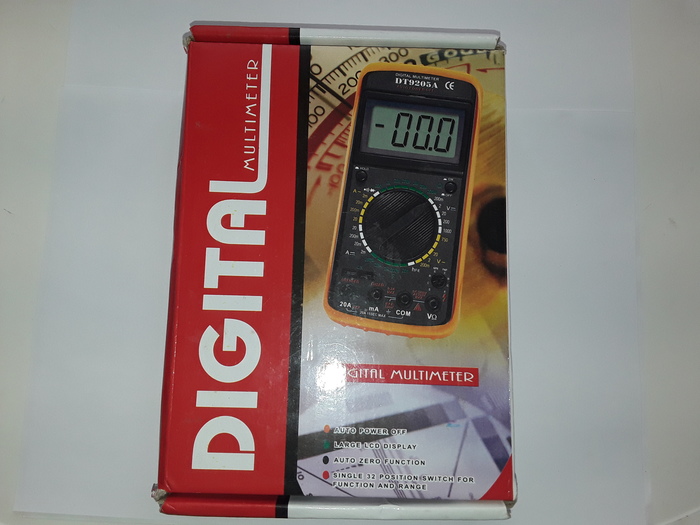

Расскажу-ка я о моем мультиметре. Хотя это и не из заказов, но я все равно расскажу...

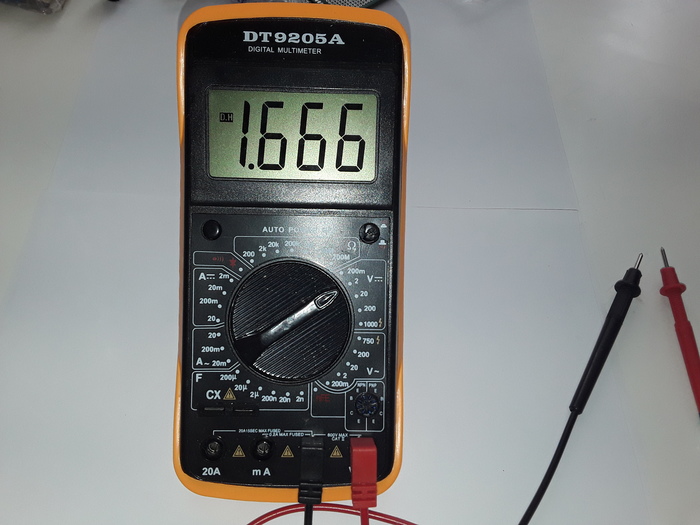

Не обращаем внимания на надпись НЕ ТЯНУТЬ . На красном шуме. У кого такой же мультиметр и проблема при его включении, надавливайте на кнопку включения резко. Тогда срабатывает. Мультиметр мериит сопротивление до 200 мОм, постоянное напряжение до 1000 Вольт, переменное до 750 Вольт, транзисторы мериит. Pnp и npn. Емкость. От 2 нФ до 200 мкФ. Переменный ток до 20 Ампер, постоянный ток тоже до 20 Ампер. Есть режим прозвонки (как и у всех нормальных мультиметров). Есть кнопка фиксации значения. Есть подставка.
Ну вот и все!
Подключение семисегментного индикатора к микросхеме CD4026BE1
Сначала поговорим о семисегментных индикаторах.
Семисегментные индикаторы нужны для индикации (логично, не правда ли?). Индикаторы могут выводить символы. Сам индикатор состоит из светодиодов, которые засвечивают свой сигмент. И поэтому, напряжение питания такого индикатора чаще всего составляет 3 Вольта, а ток 20 миллиАмпер (= 0,02 Ампера). При питании индикатора от напряжения выше 3 Вольт, нужно расчитывать резистор для индикатора, чтобы индикатор не сгорел. Немного о резисторах можно узнать здесь (не реклама) - https://pikabu.ru/story/rezistoryi_6843041?viev=amp . Это мой пост, если что.
А вот уже мой индикатор :) на микросхему не обращаем внимания
У семисегментного индикатора есть 8 выводов (выводы 1, 2, 4, 5, 6, 7, 9, 10.), засвечивающих свой сегмент. И еще 2 вывода - это катоды (выводы 3, 8). Отсчет выводов индикатора начинается с левого нижнего угла (вывод 1) и идет против часовой стрелки. Забыл сказать, что есть индикаторы с общим катодом и с общим анодом. Мы будем использовать с общим катодом. Семисегментные индикаторы бывают разных цветов. Бывают одноразрядные (могут выводить только один символ) и многоразрядные, то есть с возможностью вывода нескольких символов. У каждого сегмента есть свое буквенное обозначение.
Теперь поговорим о микросхеме CD4026BE. Эта микрохема - счетчик. Имеет 16 выводов.
Отсчет выводов нужно осуществлять от ямки на корпусе. Ставим микроконтроллер в плату. Ищем впадину на корпусе. Слева от впадины будет первая ножка.
Подачей на 1 ножку микросхемы сигнала высокого уровня происходит переключение счетчика на одну единицу.
Начнем собирать схему! На буду фоткать каждые 3 сделанные шага.
Подключаем плюс питания к 16 - ой ножке микросхемы, минус питания подключаем к 8 - ой ножке. Минус питания также подключаем к 15 - ой ножке.
Подключаем плюс к третьему и второму выводам. Подключаем резистор от минуса питания
100 - 1000 Ом к первому выводу.
Берем одноразрядный семисегментный индикатор. Подключаем его по схеме:
О питании:
Питание микросхемы составляет от 3 до 15 Вольт. Я подключил питание 5 вольт. При этом резисторы можно и не использовать. Подключаем плюс питания через кнопку к первой ножке микросхемы.
К кнопке подключаем конденсатор (до 1 - го мкФ). Можно подключать питание и смотреть на результат :) . Можно использовать 15 - тый вывод микросхемы для сброса счетчика. Подключаем резистор 2 кОм от минуса питания к кнопке. От этого же резистора тянем провод к 15 - тому выводу микросхемы. Кнопку подключаем к плюсу питания
Работа счетчика:
Можнр добавить еще один индикатор и микросхему. Для этого берем второй счетчик 4026 ставим его в плату, подключаем его так как и первую микросхему (конечно же с семисегментным индикатором). Только подключаем без резистора от первой ножки и кнопки переключения счетчика. Тянем провод от второй микросхемы к пятому выводу второй микросхемы. Объеденяем пятнадцатые выводы всех микртсхем и подключаем к кнопке сброса.
ВСЕ! у нас получился счетчик до 99! Можно подключить еще счетчиков. Только одной платы для этого точно не хватит ;)!
Помните, я стараюсь отвечать на все вопросы (заданные мне) в комментариях!
Всем пока!
